Optik Cihazlar için Tel Bağlama

Lazer diyotlar (LD'ler), fotodiyotlar (PD'ler), VCSEL'ler, optik alıcı-vericiler ve LiDAR bileşenleri de dahil olmak üzere optik cihazlar, kararlı optik performans ve uzun vadeli güvenilirlik sağlamak için son derece güvenilir elektriksel ara bağlantılara ihtiyaç duyar. Mevcut ara bağlantı teknolojileri arasında, tel bağlama Mükemmel yapıştırma hassasiyeti, düşük temas direnci ve yüksek hacimli üretimle uyumluluğu nedeniyle en yaygın olarak benimsenen çözümlerden biri olmaya devam etmektedir.

Geleneksel entegre devre paketlemesine kıyasla, optik cihaz paketlemesi, bağlama hassasiyeti, gerilim kontrolü, termal yönetim ve sinyal bütünlüğü konusunda daha katı talepler ortaya koymaktadır. İyi kontrol edilen bir tel bağlama işlemi, yalnızca elektriksel performansı iyileştirmekle kalmaz, aynı zamanda optik bağlantı verimliliğini korumaya ve cihaz ömrünü uzatmaya da yardımcı olur.

Bu kılavuz, optik cihazlar için komple tel bağlama işlemini, önerilen ekipmanı ve optik iletişim, VCSEL modülleri, lazer diyotlar, fotodiyotlar ve LiDAR sistemlerindeki tipik uygulamaları açıklamaktadır.

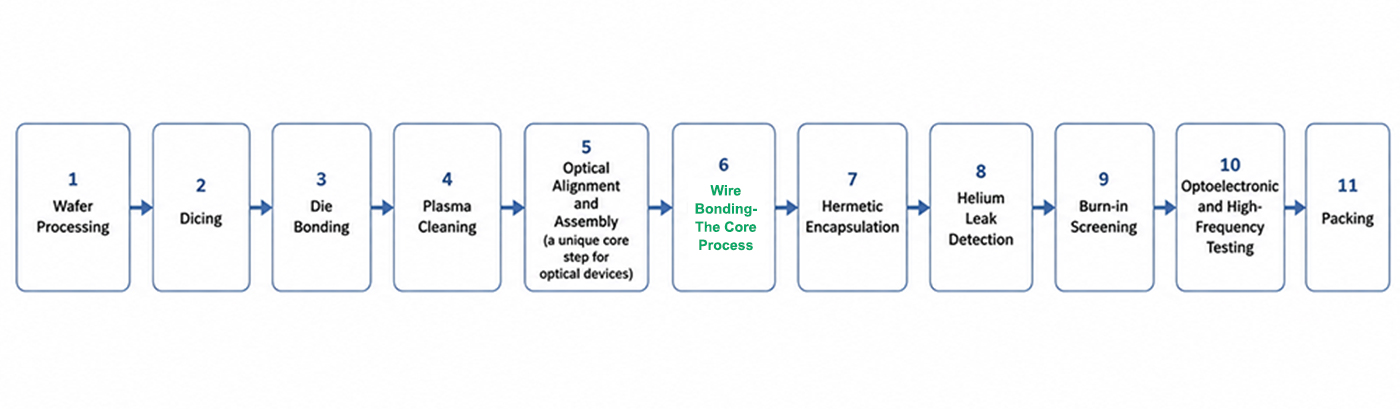

Optik Cihaz Tel Bağlama İşlemi

Tel bağlama, optik cihaz paketlemesinde en kritik adımlardan biridir ve elektriksel performansı, sinyal bütünlüğünü ve uzun vadeli güvenilirliği doğrudan etkiler.

1. Yonga Levha İşleme

Optik çipler, tek tek yongalara ayrılmadan önce yarı iletken levhalar üzerinde üretilir.

2. Küp küp doğrama

Kenar ve yüzey hasarını en aza indirmek için lazerle kesme veya ince bıçaklı testere kullanılarak tek tek yongaların ayrılması.

3. Kalıp Bağlama

Çipin bir alt tabakaya veya ısı emiciye takılması, genellikle yüksek güçlü lazerler için ötektik AuSn lehimleme yoluyla ve ±1-3 µm hassasiyetle gerçekleştirilir.

4. Plazma Temizleme

Yapıştırma işleminden önce oksitleri ve organik kalıntıları gidermek için yapıştırma pedlerinin yüzey aktivasyonu.

5. Optik Hizalama ve Montaj (optik cihazlar için benzersiz bir temel adım)

Fiberlerin/merceklerin aktif veya pasif hizalanması, bağlantı verimliliğini (nanometre hassasiyetinde) en üst düzeye çıkarmak için yapılır; bu, optik paketlere özgü bir özelliktir.

6. Tel Bağlama – Temel İşlem

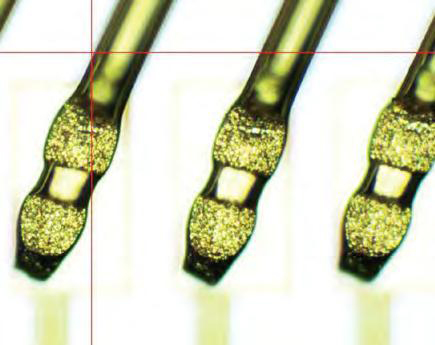

Bağlama yöntemleri Lazer diyotlar, VCSEL'ler ve yüksek hızlı fotodiyotlar için, kama bağlama yöntemi, bilye bağlama yöntemine göre daha düşük parazitik endüktans, daha düz halka profilleri ve kırılgan optik yüzeylerdeki mekanik stresi azalttığı için kesinlikle tercih edilir; bu da yüksek frekanslı sinyaller ve dar TO-can boşlukları için çok önemlidir.

Tel malzemeleri Altın tel (saflık ≥ %99,99), mükemmel oksidasyon direnci, tutarlı yapışma özelliği ve geniş bir işlem aralığı sunan endüstri standardıdır. Bakır tel daha ucuzdur ve %26 daha yüksek termal iletkenliğe (401 W/m·K) sahiptir, bu da ısı dağılımına yardımcı olur, ancak oksidasyonu önlemek için bir şekillendirme gazı (N₂/H₂) gerektirir ve daha sıkı işlem kontrolü ister. Paladyum kaplı bakır tel, maliyet ve korozyon direnci arasında dengeli bir uzlaşma sunar.

Kritik bağlama parametreleri Ultrasonik güç, yapıştırma kuvveti ve süre arasındaki etkileşim, yapıştırma kalitesini belirler. Yetersiz güç veya kuvvet zayıf yapıştırmalara yol açarken, aşırı değerler pedde krater oluşumuna veya çip hasarına neden olur. Au/Al pedler üzerinde 20–50 µm altın tel için tipik aralıklar güç 60-120 mW, kuvvet 20-50 gf, süre 10-30 ms'dir, ancak her cihaz için optimize edilmelidir.

Döngü profili ve tarama kontrolü : İndüktansı azaltmak ve kapağa kısa devre oluşmasını önlemek için döngü yüksekliği en aza indirilmelidir, ancak yeterli boşluk da sağlanmalıdır. Döngü geometrisi (standart, ters, düşük döngülü) ped düzenine göre seçilir. Kapsülleme sırasında, telin yanal yer değiştirmesi (yanal kayma) dikkate alınmalıdır.

Kalite güvencesi : Hat içi AOI, dikiş şeklini ve ilmek geometrisini kontrol eder. Tel çekme testleri, çekme kopma kuvvetini ölçer (MIL-STD-883 veya GR-468'e göre). Dikiş kesme testleri, arayüz mukavemetini değerlendirir. Yerinde ultrasonik izleme, gerçek zamanlı geri bildirim sağlayarak hatalı bağlantıların anında reddedilmesini mümkün kılar.

7. Hava Geçirmez Kapsülleme

Ambalajın (TO-can için paralel dikiş, kelebek/BOX için lazer kaynağı) inert gaz altında kapatılması.

8. Helyum Kaçağı Tespiti

Paketin hermetikliğini doğrular – lazer cihazları için zorunlu bir yeterlilik ölçütü.

9. Çalıştırma Testi

Erken arızaları ortadan kaldırmak için yüksek sıcaklıkta, yüksek güçte test uygulaması.

10. Optoelektronik ve Yüksek Frekanslı Testler

Testler arasında optik güç, eşik akımı, dalga boyu, duyarlılık ve S-parametreleri yer almaktadır.

11. Paketleme

Sevkiyat için son paketleme.

Optik Cihaz Paketlemesinde Tel Bağlamanın Önemi Nedir?

Minyatür optik çipler için yüksek yapıştırma hassasiyeti

Optik çip bağlantı pedleri son derece küçüktür – VCSEL pedleri 95 µm × 157 µm kadar küçük olabilir ve tel çapları yalnızca 20-25 µm'dir. Tel bağlama, mikron düzeyinde yerleştirme doğruluğu sağlayarak optik çiplerin hassas konumlandırma gereksinimlerini karşılar. Optoelektronik çipler bağlama gerilimine karşı oldukça hassastır; bu nedenle, altın top bağlama veya hassas kama bağlama neredeyse evrensel olarak kullanılır.

Kararlı elektriksel performans ve düşük temas direnci

Tel bağlama, ultrasonik enerji ve kuvvetle yönlendirilen arayüzde plastik deformasyon yoluyla metalurjik bir bağ oluşturur. Bu katı hal bağı, son derece düşük temas direnci sağlayarak yüksek frekanslı sinyallerin yüksek doğrulukta iletimini garanti eder. Optik iletişim cihazları için düşük parazitik endüktans özellikle kritiktir.

Esnek uyarlama için birden fazla tel malzemesini destekler.

Tel bağlama teknolojisi altın, bakır ve alüminyum telleri destekler:

Altın tel – Mükemmel kimyasal kararlılık ve oksidasyon direnci; optik cihaz ambalajı için tercih edilen malzeme. Altın tel bağlama, VCSEL'lerde ve diğer üst düzey cihazlarda olağanüstü performans göstererek müşteri spesifikasyonlarını aşmaktadır. %99,99 veya daha yüksek altın saflığı gereklidir.

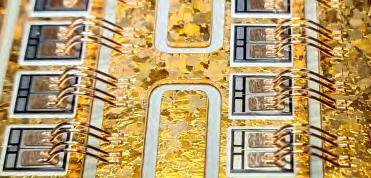

Bakır tel – 401 W/(m·K) termal iletkenliği, altından %26 daha yüksek olup daha iyi ısı dağılımı sağlar; maliyeti ise altın telin sadece %10-30'u kadardır. Bununla birlikte, bakır oksidasyona yatkındır ve daha dar bir işlem aralığına sahiptir. Oksidasyon, bağlama sırasında azot/hidrojen oluşturucu gaz verilerek azaltılabilir.
Paladyum kaplı bakır tel – Bakırın maliyet avantajını altının oksidasyon direnciyle birleştirerek optoelektronik ambalajlamada giderek daha fazla ilgi görmektedir.

Yüksek hacimli üretim için uygundur.

Tel bağlama, olgunlaşmış otomatik ekipmanlardan ve yerleşik süreçlerden faydalanır. Bağlama hatası oranları 25 ppm'nin altında olabilir ve bağlama pedi aralığı 20 µm kadar küçük olabilir, bu da optik cihazlar için seri üretim taleplerini karşılar. VCSEL dizileri gibi çok kanallı cihazlar için çok telli paralel bağlama desteklenir.

Önerilen Ekipmanlar

Teçhizat	Amaç	Başlıca Özellikler
Otomatik Tel Bağlayıcı	Hassas elektrik bağlantısı	Nanometre-seviye konumlandırma, sınırlı desteklerboşluk operasyonu, kama-bağ modu
Ötektik Kalıp Bağlayıcı	Yüksek-hassas çip yerleştirme	Yerleştirme toleransı ±1-3 µm
Plazma Temizleyici	Bağlantı pedlerinin yüzey aktivasyonu	Oksitleri ve organik kalıntıları giderir.
Otomatik Optik Muayene (AOI) Sistemi	Tahvil kalite denetimi	Dikiş şeklini ve tel halka profilini inceler.
Bilyalı Makas / Tel Çekme Test Cihazı	Bağ dayanımı doğrulaması	Bağlanma güvenilirliğini değerlendirir.

Tipik Uygulamalar

Optik alıcı-vericiler – Yüksek hızlı modüller için COB (çip-kart üzerine) entegrasyonunda yüksek yoğunluklu, çok kanallı tel bağlama
Lazer diyotlar – Çoklu sinyal, sıcaklık kontrolü ve güç kaynağı kablo bağlantıları gerektiren, kelebek paketler içinde yüksek güçlü, uzun mesafeli optik iletişim cihazları.
Fotodiyotlar – Kama bağlama ara bağlantılarına sahip TO-kutu paketleri
VCSEL modülleri – Lens hizalaması ve çok kanallı paralel tel bağlama gerektiren LiDAR ve 3D algılama uygulamaları; VCSEL üst kontakları için tercih edilen bağlantı yöntemi altın tel bağlamadır.
LiDAR bileşenleri – 128 kanallı optik faz dizileri (OPA) gibi karmaşık cihazlar için elektriksel kablo bağlama
Kızılötesi sensörler ve dedektörler – Bağ dayanımında yüksek tutarlılık gerektiriyor.

Optik Cihazlar İçin Kablo Bağlama Aleti Nasıl Seçilir?

Cihaz	Önerilen Makine	Öğe
VCSEL	Otomatik Kama Tel Bağlayıcı	HY-WB900
Lazer Diyot	Hassas Kama Bağlayıcı	HY-WBH790
Fotodiyot	Bilyalı/Kama Tel Bağlayıcı	HY-LS3000
Optik Alıcı-Verici	Yüksek Hızlı Otomatik Tel Bağlama Makinesi	HY-WB700P
LiDAR Modülü	Çok Kanallı Tel Bağlama Aleti	HY-HW3850

Neden Hyrnus'u Seçmelisiniz?

17+ Yıllık Deneyim
Özelleştirilmiş Çözümler
Küresel Teknik Destek
50'den fazla Ar-Ge ve Teknik Mühendis
40'tan fazla ülke ve bölgeye hizmet veriyoruz.
200'den fazla proje teslim edildi.

Komple bir optik cihaz ambalaj çözümü mü arıyorsunuz?

Optik cihazların tel bağlama yöntemiyle paketlenmesi, hassas kalıp bağlantısı, optik hizalama, kama bağlama ve hermetik sızdırmazlık gibi birden fazla temel işlem içerir ve bunların her biri özel ekipman ve süreç uzmanlığı gerektirir. Hyrnus ekibi, ekipman seçimi, süreç optimizasyonu ve üretim desteğini kapsayan optoelektronik endüstrisi için kapsamlı çözümler sunmaya kendini adamıştır.

Mühendislik ekibimizle iletişime geçin.

Sıkça Sorulan Sorular

Optik cihazların paketlenmesinde neden tel bağlama kullanılır?

Tel bağlama, olgun süreçler, yüksek otomasyonlu ekipman ve yüksek hacimli üretime uygunluk gibi ek avantajlarla birlikte güvenilir, düşük dirençli elektriksel bağlantılar sağlar. VCSEL'ler gibi sıcaklığa duyarlı cihazlar için, tel bağlama işlemi optoelektronik özellikleri bozmadan düşük sıcaklıklarda gerçekleştirilebilir.

Optik cihazlarda kablo bağlantısı için bakır tel kullanılabilir mi?

Evet. Bakır tel daha düşük maliyet ve daha iyi ısı iletkenliği sunar, ancak oksidasyona yatkındır ve daha dar bir işlem aralığına sahiptir. Optik cihaz paketlemesinde altın tel, en yüksek güvenilirlik seçeneği olmaya devam etmektedir. Tel malzemesi seçimi, paket tasarımı, işlem gereksinimleri ve güvenilirlik hedeflerine göre değerlendirilmelidir.

Optik cihazlarda kablo bağlama işlemi, standart entegre devre kablo bağlama işleminden nasıl farklıdır?

Başlıca farklılıklar şunlardır:

(1) Optik cihazlar, parazitik endüktansı azaltmak için top bağlama yerine neredeyse tamamen kama bağlama kullanır;

(2) Optik yüzeylere zarar vermemek için bağlama gerilimi daha sıkı kontrol edilmelidir;

(3) Yarı iletken malzemeleri korumak için düşük sıcaklıkta bağlama gereklidir;

(4) Kapak veya muhafaza ile temasını önlemek için halka yüksekliği kesinlikle kontrol edilmelidir.

Kablo bağlama güvenilirliği nasıl sağlanabilir?

Güvenilirlik şu yollarla kontrol edilmelidir:

(1) Proses parametrelerinin optimizasyonu – ultrasonik güç, yapıştırma kuvveti ve yapıştırma süresi;

(2) Temiz ve iyi metalize edilmiş bağlantı pedi yüzeylerinin korunması;

(3) Kısa devreleri veya paketle teması önlemek için döngü yüksekliğinin ve şeklinin sıkı kontrolü;

(4) Bilyalı kesme/tel çekme testleri ve yakma taraması yoluyla doğrulama. Çalışmalar, bağ telinin yüksekliğinin, çapının ve eğriliğinin bağ gerilimini önemli ölçüde etkilediğini göstermektedir.
