Kesme Testeresi

HY-WD1202, yüksek konumlandırma doğruluğuna sahip Y ekseni kapalı devre kontrolü için ithal RPS milleri, NSK hassas iletim parçaları ve Renishaw enkoderleri kullanır. NCS yükseklik ölçümü, BBD bıçak algılama, otomatik görüntü tanıma ve tekerlek üzerinde bileme özelliklerini destekler ve silikon, SiC/GaN levhalar, seramikler, PCB'ler ve optik cam için uygundur.Entegre devre, güç cihazı ve LED endüstrilerinde hassas kesim işlemleri için kullanılan dokunmatik ekranlı makine, tam basınç ve sıcaklık alarm korumasına sahiptir. Düzenli ve karmaşık iş parçaları için çoklu kesim modları sunan makine, sabit sıcaklıkta temiz odalarda seri üretim için uygundur.

HY-WD802, ithal çift yüksek hızlı mil, koaksiyel ve halka çift görüş sistemi, dahili NCS yükseklik ölçümü, BBD algılama ve tekerlek üzerinde bileme özelliği ile birlikte gelir. Mükemmel konumlandırma hassasiyeti için NSK şanzıman ve Renishaw kapalı devre doğrusal ölçek ile donatılmış olup, güç cihazı, IC ve optoelektronik seramik seri üretiminde silikon, SiC, GaN ve bileşik levhalar üzerinde hassas kesim yapar.

HY-WD681, 6/8 inçlik wafer'lar, seramik ve cam alt tabakalar için mikron hassasiyetinde kesim sağlar. Otomatik CCD görüntü hizalaması ve yüksek hızlı ayarlanabilir mil ile donatılmış olan bu cihaz, temiz oda alanından tasarruf sağlarken üretim istikrarını ve verimliliğini artırır; yarı iletken ara işlem ayırma ve Mini LED üretimi için idealdir.

HY-WD1201, 8-12 inç çerçeveler için 310 mm X/Y hareket mesafesiyle maksimum Φ300 mm iş parçalarını işleyebilir. Sağlam titreşim önleyici yapı, 0,003 mm Y ekseni konumlandırma hassasiyeti ve 380° θ ekseni dönüşü ile donatılmış olup, Φ58 mm bıçaklarla uyumlu 10000-60000 rpm iş mili taşır. Bıçak denetimi, otomatik bileme, 15 inç dokunmatik kontrol ve GEM iletişimi ile standart olarak sunulan bu 1150x102x1750 mm/1000 kg'lık makine, silikon levhalar, SiC, seramik, optik cam ve manyetik malzemeler için hassas kesim gerçekleştirir.

HY-WD801, 6-8 inç çerçeveli wafer'lar için 220 mm X/Y hareket mesafesiyle maksimum Φ210 mm iş parçalarını işleyebilir. HY-WD1201 ile aynı hareket hassasiyetine, mil performansına, bıçak korumasına ve kontrol sistemine sahiptir ve 0,1–1000 mm/s besleme, 10000–60000 rpm mil hızı ve maksimum Φ58 mm bıçakları destekler. Kompakt (1020x890x1750 mm, 800 kg) ve küçük boyutlu yapısıyla wafer'ların, optik bileşenlerin ve seramik alt tabakaların küçük ve orta ölçekli hassas kesimi için tasarlanmıştır.

HY-PD1202, 300×300 mm'lik büyük çerçevelere uygundur. Tam kapalı devre Y kontrolü, 310 mm'lik hareket boyunca 0,005 mm doğruluk sağlarken, Z tekrarlama hassasiyeti 0,003 mm'de kalır. Temassız yükseklik algılama, çift ışıklı görüş, bıçak denetimi ve ağır hizmet tipi millerle donatılmıştır. Optimize edilmiş mil yerleşimi ve büyük kare tepsi, verimliliği %5 artırır; merkezi yağlama, uzun vadeli hassasiyet sağlar ve seri üretim otomasyon hatları için tamamen GEM uyumludur.

HY-PD802, maksimum 210×210 mm çerçeveleri destekler. Tam kapalı devre Y ekseni ızgara ölçeği, 220 mm hareket mesafesi içinde 0,005 mm doğruluk sağlar, Z ekseni tekrarlama hassasiyeti 0,003 mm'ye ulaşır. Temassız bıçak yüksekliği sensörü, çift ışıklı görüş, bıçak kırılması algılama ve ithal çift iş mili ile donatılmıştır. 15 inç dokunmatik ekranlı kompakt, düşük gürültülü ünite, toplu kesim, otomatik hizalama ve kesme noktasından devam etme özelliklerini destekler ve yarı otomatik hatlar için GEM protokolü ile uyumludur.

HY-PD801Bu, maksimum 210×210 mm iş parçası boyutuna sahip, 8 inçlik yarı otomatik tek milli şerit kesme testeresidir. Sağlam çerçevesi ve geliştirilmiş X ekseni, verimliliği %5 artırır. Kare çerçeveler, dokunmatik ekran, özel kesme algoritması, otomatik bıçak ön ayarı ve bıçak kırılması algılama özelliği ile donatılmış olup, istikrarlı hassasiyet ve kolay bakım sağlar ve otomatik fabrika entegrasyonu için GEM protokolünü destekler.

HY-PD1201, 12 inç'e kadar iş parçalarını destekleyen çok fonksiyonlu bir bant kesme testeresidir. Y ekseni, üstün konumlandırma doğruluğu için tam kapalı döngü ızgara ölçek kontrolüne sahiptir. Standart olarak NCS temassız yükseklik ölçümü, koaksiyel ve halka çift ışıklı görüş sistemi ve ithal yüksek hızlı mil ile birlikte gelir. Kompakt, düşük gürültülü ve kullanıcı dostu olan bu testere, çoklu levha kesimi, otomatik görüntü tanıma ve kesintilerden sonra kesime devam etme gibi tam fonksiyonlarıyla tüm sert ve kırılgan malzemeler için hassas kesim sağlar.

HY-WD601, 6 inçlik yarı iletken ve sert kırılgan iş parçaları için tasarlanmıştır. İthal yüksek hızlı iş mili ve Y ekseni ızgaralı kapalı devre kontrolü ile donatılmış olup, ultra hassas kesim performansı sunar. Koaksiyel ve halka ışıklı görüş, NCS yükseklik ölçümü ve BBD bıçak algılama özellikleriyle donatılmış olup, yarı iletken paketleme, optoelektronik ve yeni enerji sektörlerinde çok malzemeli hassas kesim taleplerini karşılar. Dokunmatik ekranlı kullanım, tam güvenlik koruması ve çoklu akıllı kesim modlarına sahiptir.

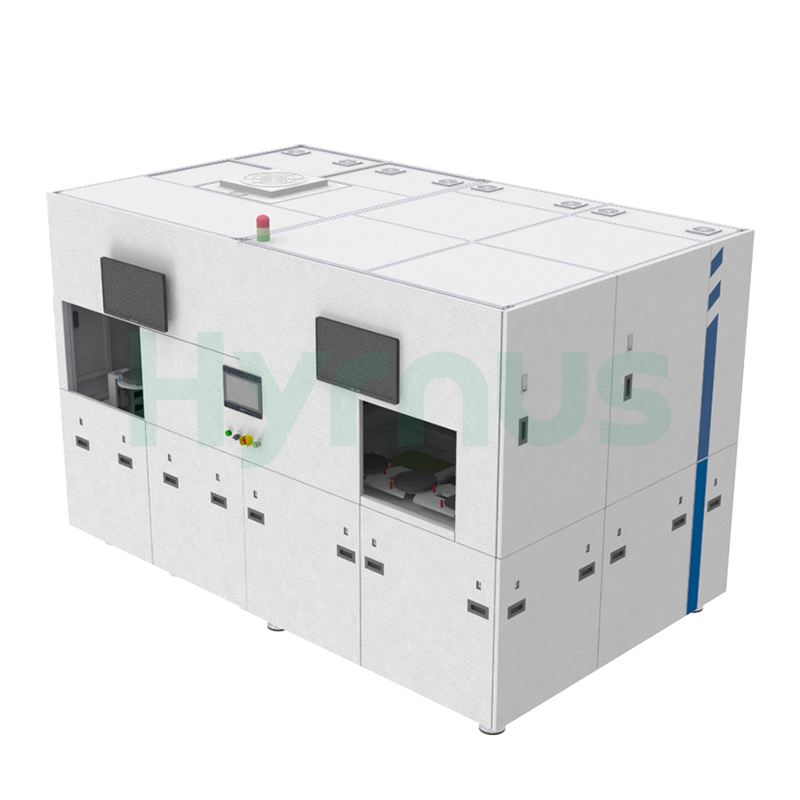

HY-IS1000, lazer modifikasyonu ve gofret ayırma işlemlerini birleştiren çift istasyonlu SiC külçe lazer dilimleme ve taşlama ekipmanıdır. Testere izi bırakmayan gofret ayırma için SiC külçelerinin içinde dahili modifiye katmanlar oluşturmak üzere ultra kısa darbeli lazer kullanır ve taşlanmış gofret TTV ≤1,1 μm ile yüksek verimlilik sağlar. Üçüncü nesil yarı iletken alt tabaka üretiminde vazgeçilmez bir seri üretim ekipmanıdır.
