Die Bonder

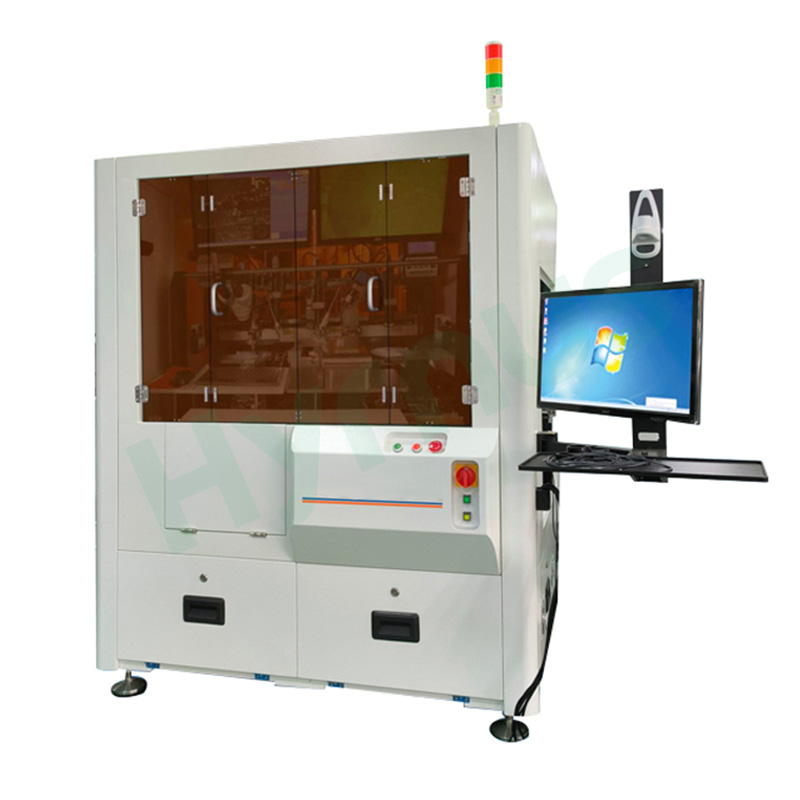

HY-DA300 Çoklu Çip Kalıp Bağlama MakinesiElektronik bileşenlerin paketlenmesinde çoklu çip tam otomatik yerleştirme süreçleri için özel olarak tasarlanmıştır ve elektronik bileşen üretiminde kilit ekipmanlardan biri olarak kabul edilmektedir.

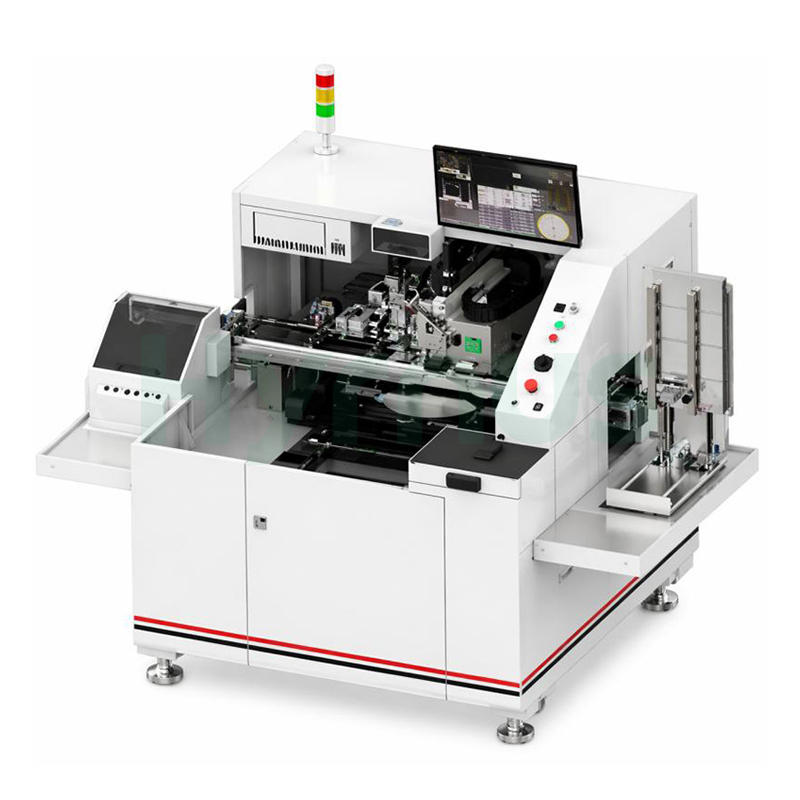

HY-PB300 Tam Otomatik Epoksi Kalıp Bağlayıcı Çoklu çip paketleme uygulamaları için tasarlanmıştır. Hassas dağıtım, kalıp yerleştirme, üst ve alt görüş konumlandırma, esnek PR tanıma ve doğru kuvvet kontrolünü entegre ederek hibrit devreler, COB, MCM, MEMS, RF ve optoelektronik modüller için istikrarlı ve verimli montaj sağlar.

HY-DB300FTam Otomatik Dağıtım ve Kalıp Bağlama Makinesi Yüksek hassasiyetli çoklu çip ve çip-wafer montajı için tasarlanmış, tam otomatik bir dağıtım ve kalıp bağlama makinesidir. 8 inç'e kadar wafer'ları, 0,2 × 0,2 mm'den 15 × 15 mm'ye kadar çipleri, wafer haritalamayı, çift görüşlü konumlandırmayı ve 5 mm'ye kadar 3D istiflemeyi destekler. Makine, ±3 μm yerleştirme doğruluğu ve saatte 1.200 adede kadar yerleştirme kapasitesi elde eder.

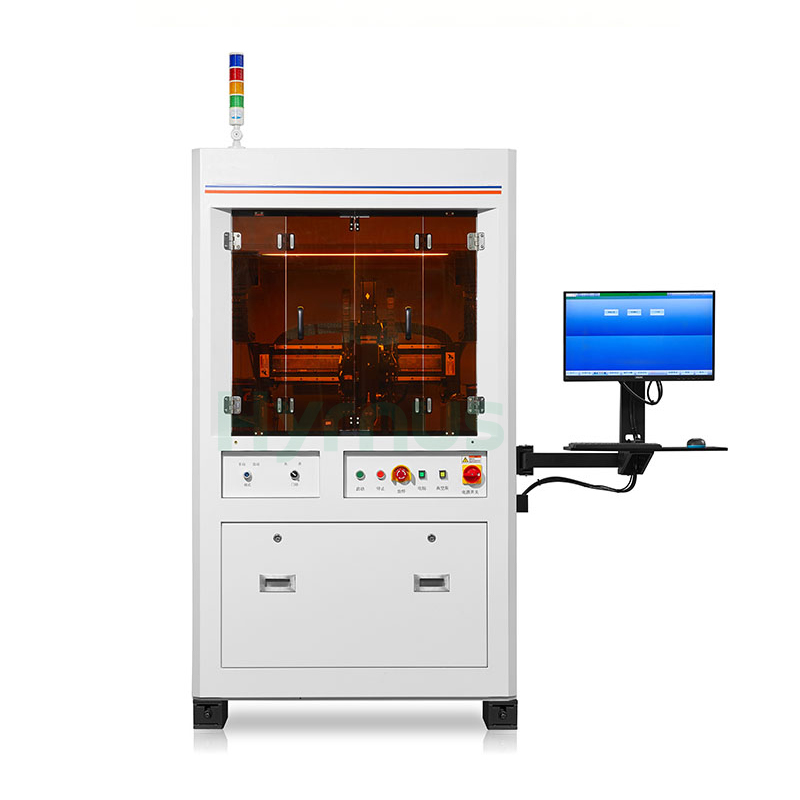

HY-UTB600, güç yarı iletkenleri, bakır alt tabakalar, terminal kablo demetleri ve bara sistemleri için özel olarak geliştirilmiş yüksek hassasiyetli otomatik ultrasonik kaynak ekipmanıdır. Güç modülleri, bakır iletken çerçeveler ve diğer elektronik bileşenler için metal terminallerin kaynak işleminde yaygın olarak kullanılır. Tam otomatik hat içi üretim kapasitesine sahip olup, kaynak hassasiyeti, üretim verimliliği ve düşük bakım maliyeti açısından üstün performans sunar.

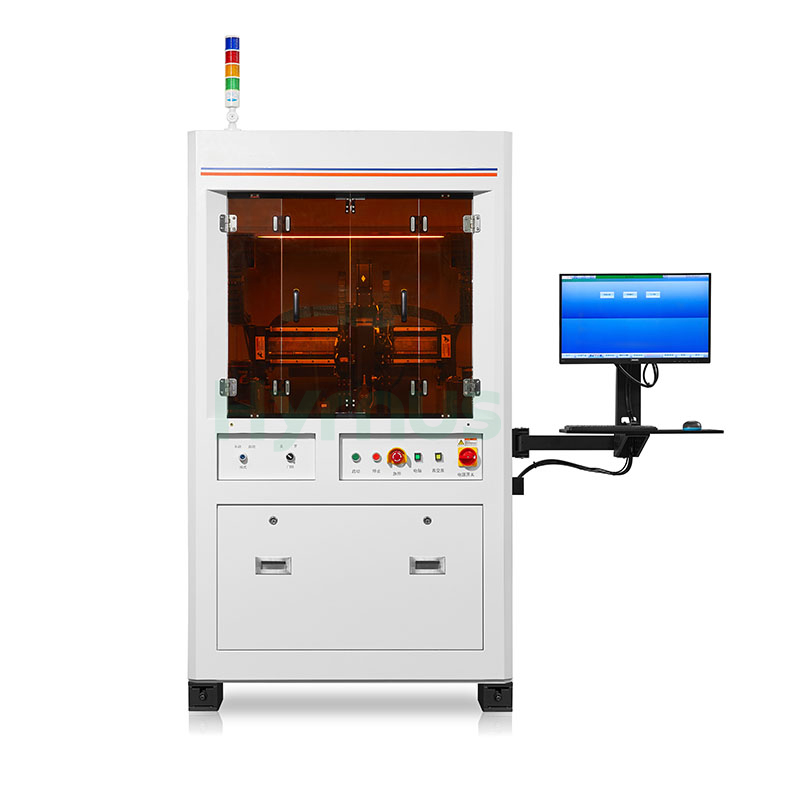

HY-UPB600, kararlı kaynak kalitesini garanti etmek için basınç, enerji ve kaynak süresinin tam süreç gerçek zamanlı izlenmesini sağlar; otomatik yükleme ve boşaltma, otomatik konumlandırma ve otomatik kaynak işlemlerini kapsayan tam otomatik çalışma özelliğine sahiptir. Dahili ürün temizleme fonksiyonunu entegre eder, 0° ile 360° arasında çok açılı kaynak yapmayı destekler ve hızlı değiştirmeye olanak tanıyan ve uzun vadeli sarf malzemesi maliyetlerini azaltan ana-köle kaynak ucu tasarımını benimser.

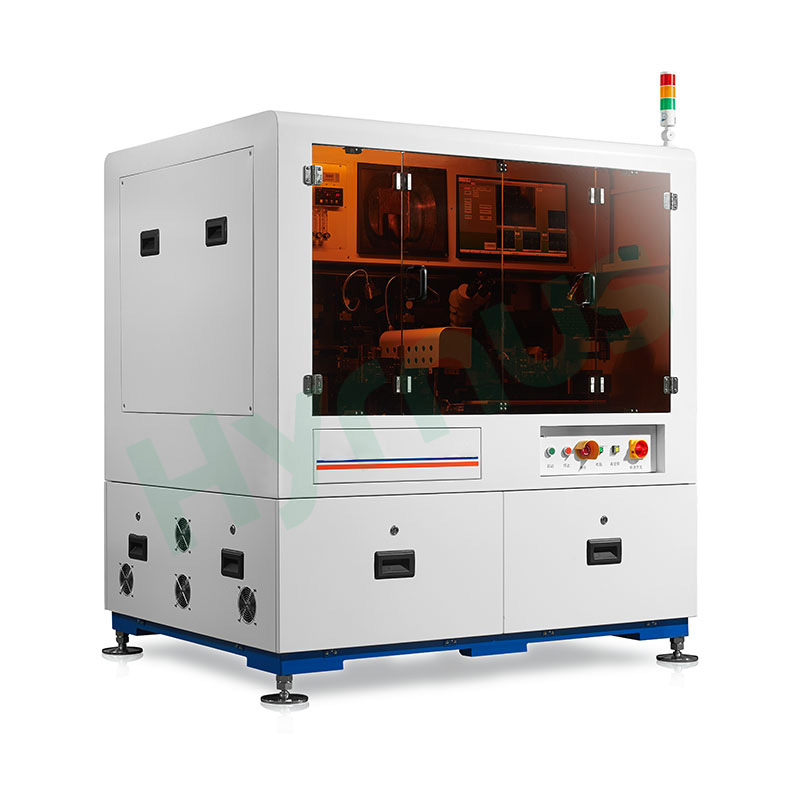

HY-GD4000, çip paketleme için ötektik bağlama ve yapıştırıcı kalıp yapıştırma işlemlerini birlikte gerçekleştirir. Çift bağlama kafası ve çift ötektik kademesiyle donatılmış olup, 12 istasyonlu otomatik nozul kütüphanesi ile yüksek verimlilik sunar. Bağımsız ZR ekseni, hassas bileşen yerleşimi ve tutarlı bağlama basıncı sağlarken, programlanabilir çok kademeli ısıtma, çoklu çip ve flip-chip montajı için çeşitli ötektik alaşımlara uyum sağlar. Entegre görüntüleme sistemi, otomatik yüksek hassasiyetli konumlandırma ve bağlama sonrası kalite kontrolünü gerçekleştirir.

HY-GD3000, programlanabilir montaj özelliğiyle çeşitli yapışkanlı çip paketleme uygulamalarına hizmet eder. Hat içi yüklemeyi, 300×200 mm fikstürleri, otomatik olarak değiştirilebilen 12 dağıtım ucunu, 12 nozulu ve 5 ejektör pimini destekler ve 12 inç'e kadar wafer'ları işleyebilir. Şırınga ve çoklu yapıştırıcı tepsisi dağıtımı, tam kapalı devre Z ekseni kuvvet kontrolü (min 10±1g) ve flip chip montajı özelliklerine sahiptir. Çift görüş sistemi, görselleştirilmiş, istikrarlı ve hassas mikroçip paketlemeyi mümkün kılar.

HY-GD800, COB/COC çoklu çip paketleme süreçleri için uygundur ve hem dağıtım kalıp yapıştırma hem de termal ötektik bağlamayı destekler. Çift tahrikli portal yapısı ve yüksek hassasiyetli CCD görsel konumlandırma sistemi ile donatılmış olan bağlama başlığı, her türlü çipi işlemek için nozullar ve dağıtım uçları arasında otomatik olarak geçiş yapar. Standart 2 inç ve 4 inç kalıp tepsilerinin yanı sıra, otomatik wafer yükleme ve boşaltma özelliğiyle 6 inç ve 8 inç wafer'ları da destekler. İsteğe bağlı bir alt tabaka taşıma rayı, otomatik üretim hatları oluşturmak için harici ekipmanlara bağlanabilir. Bağlama programları, tüm özelleştirilmiş üretim gereksinimlerine uyacak şekilde özel düzenlemeyi destekler.

HY-EBT505, TO56, TO9 ve TO38 tabanlarıyla uyumlu, TO paketleme için özel olarak tasarlanmış bir ötektik cihazdır ve tek bir taban üzerinde iki bileşenin eş zamanlı ötektik bağlanmasını sağlar. Görsel konumlandırma, doğrusal motor manipülatörü ve azot korumalı sabit sıcaklıkta ötektik tablası, ayrıca montaj hattı yükleme/boşaltma ve vakum alma algılama yapısı ile donatılmış olup, yüksek montaj doğruluğu ve istikrarlı bir işlem sunar, paketleme prosedürlerini basitleştirir ve üretim verimliliğini ve nihai ürün verimini artırır.

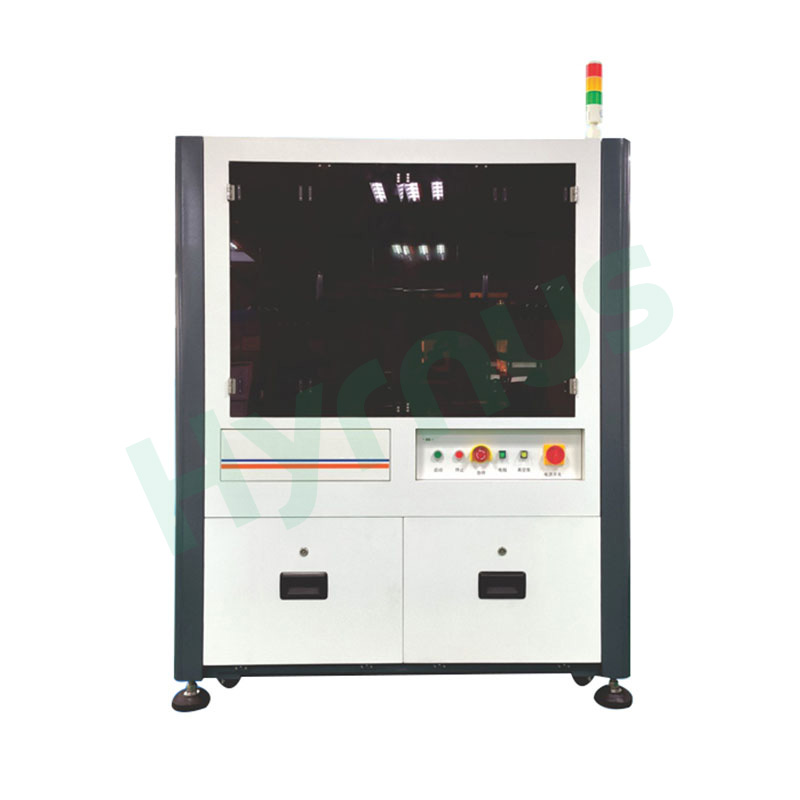

HY-DD560P, COB ve COC işlemleri için özel olarak tasarlanmış bir üretim ekipmanıdır. Esas olarak, alt tabakalar (PCB veya işlenecek diğer taşıyıcı malzemeler) ve çipler arasında epoksi dağıtımı ve kalıp bağlama işlemlerini gerçekleştirir. Otomatik yükleme/boşaltma, paralel dağıtım ve kalıp alma ve çoklu CCD görüntüleme konumlandırma telafisi ile tam otomatik iş akışını entegre eden bu ekipman, optoelektronik ve iletişim çiplerinin seri paketleme üretimi için uygun, istikrarlı ve yüksek hassasiyetli kalıp yapıştırma ve bağlama olanağı sağlar.

HY-MD561P, COB/COC çoklu çip paketleme için geliştirilmiştir. Doğrusal motor ve CCD görüntüleme konumlandırma sistemi, üç bağımsız alma ve yerleştirme başlığı ile donatılmış olup, 6 inçlik wafer'ların ve 2 inçlik waffle paketlerinin otomatik beslenmesini destekler. Dahili görüş düzeltme özelliğine sahiptir; isteğe bağlı şırınga dağıtım ve UV kürleme sistemleri, çip-alt tabaka yapıştırmayı gerçekleştirmek üzere yapılandırılabilir.

HY-SD8012 DÖrneğin, Ekipman Takın12"–6" wafer'larla uyumlu, gelişmiş bir yumuşak lehimleme kalıp bağlama cihazıdır ve ithal ekipman seviyesine ulaşan doğruluk ve hızla ince çip işleme yeteneğine sahiptir.
