Kablo Bağlantısında En Sık Görülen Arızalar Nelerdir?

Tel bağlama, yarı iletken paketlemede en yaygın kullanılan ara bağlantı işlemlerinden biridir. Bir yarı iletken yonga ile bir kurşun çerçeve, alt tabaka veya paket terminali arasında elektriksel bir yol oluşturur. Bağlama arayüzü, tel halkası veya çevreleyen paket yapısı düzgün bir şekilde kontrol edilmediğinde, üretim, güvenilirlik testi veya saha operasyonu sırasında kusurlar ortaya çıkabilir.

Tel bağlama işleminden sonra başarısız olan bir paket, mutlaka tek bir ekipman sorununa işaret etmez. Asıl neden, yüzey koşulları, ped metalizasyonu, bağlama teli, işlem parametreleri, aletler, alt tabaka desteği veya daha sonraki paketleme gerilimi ile ilgili olabilir. Bu nedenle, gerçek arıza modunu belirlemek, etkili bir düzeltici eyleme doğru atılan ilk adımdır.

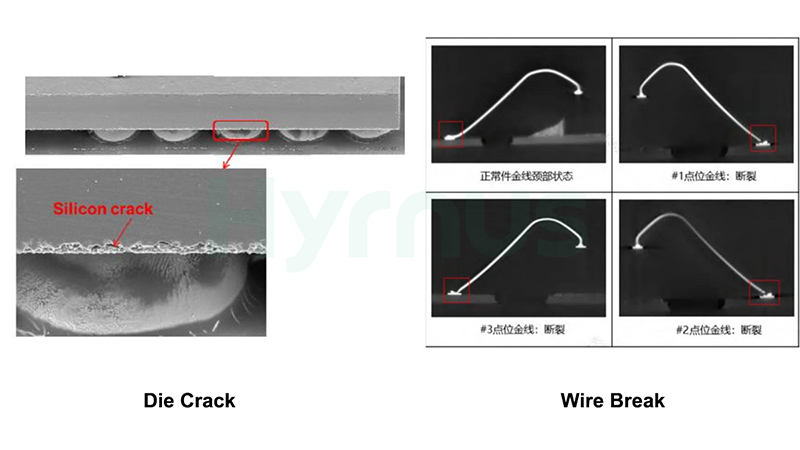

1. Yaygın Kablo Bağlantı Arıza Modları

Tahvil Kaldırma veya Açık Tahvil

Bağlantı kopması, top bağlantısının veya dikiş bağlantısının pedden, kurşun çerçeveden veya alt tabakadan ayrılması durumunda meydana gelir. Elektriksel test, tel çekme testi veya görsel inceleme ile hemen tespit edilebilir, ancak zayıf bağlantılar termal veya mekanik stres sonrasında aralıklı veya açık devrelere de dönüşebilir.

Topuk Çatlağı ve Tel Kırılması

Topuk, bağlı tel ile serbest tel halkası arasındaki geçiş bölgesidir. Aşırı deformasyon, uygun olmayan halka profili, alet geometrisi, tekrarlanan bükülme veya termal döngüler bu bölgede çatlaklara neden olabilir. Topuk çatlağı, tel elektriksel olarak açık hale gelene kadar büyüyebilir.

Platformda Krater Oluşumu veya Metalizasyon Hasarı

Aşırı yapıştırma kuvveti veya ultrasonik enerji, yapıştırma pedine, altta yatan dielektrik veya silikon yapıya zarar verebilir. Tipik sonuçlar arasında ped soyulması, alüminyum sıçraması, pedin altında krater oluşumu veya kalıp çatlaması yer alır. Bu kusurlar her zaman üst yüzeyden görünmeyebilir ve kesit veya akustik analiz gerektirebilir.

Top, Dikiş ve Kuyruk Oluşum Kusurları

Dengesiz elektronik alev söndürme koşulları, kirlenmiş tel, aşınmış kılcal borular veya yanlış parametreler, şekilsiz serbest hava topları, merkezden kaymış top bağları, zayıf dikiş bağları, kısa kuyruklar veya yapışmayan parçalar üretebilir. Bu kusurlar işlem tutarlılığını azaltır ve yeniden işleme veya kaçma riskini artırabilir.

Halka Deformasyonu ve Tel Kısa Devresi

Yanlış halka yüksekliği, açıklığı veya yörüngesi, bitişik tellerin birbirine temas etmesine veya paket, kalıp kenarı veya kalıp bileşiğiyle temas etmesine neden olabilir. Kalıplama sırasında telin kayması, özellikle uzun veya ince tellerde, kısa devrelerin bir diğer olası kaynağıdır.

2. Kablo Bağlantı Arızasının Başlıca Nedenleri

Yüzey Kirlenmesi ve Oksidasyon

Organik kalıntılar, toz, parmak izleri, silikon kirliliği ve yüzey oksitleri, etkili yapışma alanını azaltabilir ve kararlı arayüz temasını engelleyebilir. Kirlilik, gelen malzemelerden, kalıp yapıştırmadan, temizlik maddelerinden, depolamadan, elleçlemeden veya yakındaki işlemlerden kaynaklanabilir. Görsel olarak temiz bir ped bile moleküler kirlilik taşıyabileceğinden, proses kontrolü yalnızca görsel incelemeden daha güvenilirdir.

Dengesiz veya Yanlış Bağlama İşlemi Penceresi

Ultrasonik enerji, yapıştırma kuvveti, yapıştırma süresi ve aşama sıcaklığı birlikte çalışır. Yetersiz girdi, küçük bir yapıştırma alanı ve zayıf arayüz oluşumuna neden olabilir. Aşırı girdi ise teli aşırı deforme edebilir, ped metalizasyonuna zarar verebilir, topuk çatlaklarına veya krater oluşumuna yol açabilir. Optimum ayarlar, tel çapına ve malzemesine, ped bileşimine, paket desteğine, alet geometrisine ve ekipman durumuna bağlıdır.

Kablo ve Ped Malzemesi Uyumluluğu

Altın, bakır, paladyum kaplı bakır, gümüş ve alüminyum teller sertlik, oksidasyon davranışı ve intermetalik oluşum açısından farklılık gösterir. Örneğin, bakır tel, altından daha sert olduğu ve ped yapısına daha fazla baskı uygulayabileceği için genellikle daha dar bir işlem aralığı gerektirir. Ped kaplama kalınlığı, homojenliği ve depolama koşulları da bağlanabilirlik ve uzun vadeli güvenilirliği etkiler.

Kılcal Damar, Kama ve Ekipman Durumu

Aşınmış, kırılmış veya kirlenmiş bir kılcal boru veya kama, bağ şeklini ve sürtünme koşullarını değiştirebilir. Ultrasonik dönüştürücü performansındaki, bağ başlığı kalibrasyonundaki, tel kelepçelerindeki, EFO stabilitesindeki, ısıtıcı sıcaklığındaki veya Z ekseni kontrolündeki varyasyonlar da tutarsız sonuçlar yaratabilir. Takım ömrü, yalnızca görünüme göre değil, bağ sayısı sınırları ve kalite eğilimleri üzerinden yönetilmelidir.

Termomekanik Gerilim ve Termal Genleşme Katsayısı (CTE) Uyumsuzluğu

Çip, tel, ped ve kalıplama bileşiği arasındaki termal genleşme katsayılarındaki (CTE) uyumsuzluklar, sıcaklık değişimleri sırasında termomekanik gerilime neden olur. Bu gerilimin döngüsel yapısı, termal yorulma arızasına yol açar; çatlaklar oluşur ve yayılır, sonunda sinyal bozulmasına veya açık devrelere neden olur. Güç döngüsü ve sıcaklık döngüsü testlerinde, tel bağlantısının kopması, ömrü sınırlayan önemli bir arıza modudur.

3. Tel Bağlantı Güvenilirliğini Artırmanın Yolları

Kontrol Yüzeyi Temizliği

Kalıpların, kurşun çerçevelerin ve alt tabakaların kullanım, depolama ve temizleme gereksinimlerini tanımlayın. Plazma temizliği Plazma temizleme, yapıştırma işleminden önce birçok organik kalıntıyı giderebilir ve seçilen yüzeyleri aktive edebilir; ancak gaz türü, güç, işlem süresi ve malzeme uyumluluğu doğrulanmalıdır. Aşırı işlem hassas yüzeyleri değiştirebilir, bu nedenle plazma temizleme evrensel bir ayar yerine kontrollü bir işlem olarak ele alınmalıdır.

Doğrulanmış Bir İşlem Penceresi Oluşturun

Ultrasonik enerji, kuvvet, süre ve sıcaklığı birlikte değerlendirmek için tasarlanmış deneyler kullanın. Seçilen yöntem, beklenen malzeme ve ekipman varyasyonlarında kabul edilebilir çekme veya kesme dayanımı, kararlı bağ geometrisi ve ped hasarı olmaması sağlamalıdır. Genellikle, bir hata sınırına yakın çalışan bir yönteme kıyasla, pencerenin ortasında çalışan bir işlem daha sağlamdır.

Tel Bağlama Makinesinin Bakımını ve Kalibrasyonunu Yapın

Belirli aralıklarla kılcal boruları, kamaları, tel kelepçeleri, EFO bileşenlerini ve ultrasonik dönüştürücüleri inceleyin. Bağlama kuvvetini, kademe sıcaklığını, konumlandırma doğruluğunu ve ultrasonik performansı doğrulayın. Önleyici bakım kayıtları, verim kaybına neden olmadan önce kademeli sapmaları belirlemek için arıza eğilimleriyle ilişkilendirilmelidir.

Gelen Malzeme Kontrolünü Güçlendirin

Tel saflığını, çapını, mekanik özelliklerini, makara depolama ve raf ömrünü belirtin. Ped yüzeyini, metal kaplama kalınlığını, kurşun çerçeve durumunu ve alt tabaka temizliğini kontrol edin. Malzeme ikameleri, yalnızca boyut eşdeğerliğine dayanarak piyasaya sürülmek yerine, yapıştırma denemelerinden ve güvenilirlik doğrulamalarından geçmelidir.

Üretim Sürecinde Denetim ve İstatistiksel İzleme Kullanın

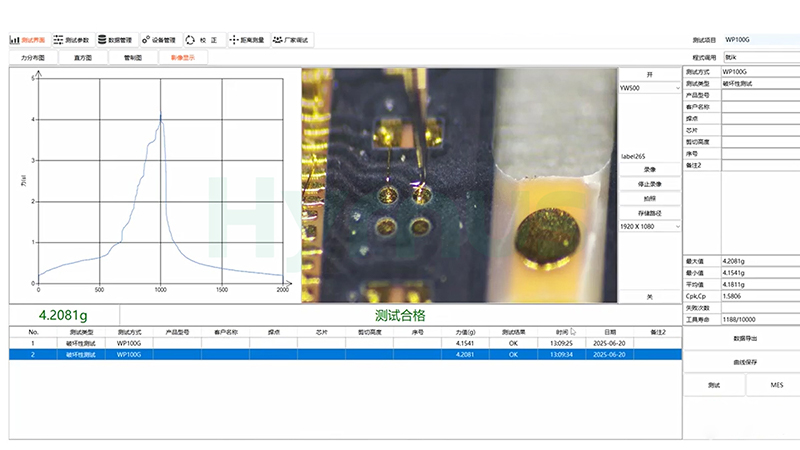

Görsel veya görseli birleştirin otomatik optik inceleme Gerektiğinde tel çekme, bilye kesme veya bağ kesme testleri ile birlikte kullanılır. İstatistiksel süreç kontrolü yoluyla bağ boyutlarını, arıza modlarını, çekme veya kesme sonuçlarını, yapışmama olaylarını ve alet kullanımını takip edin. Trendleri izlemek, yalnızca nihai geçme/kalma denetimine güvenmekten daha etkilidir.

Arıza Moduna Uygun Düzeltici Eylemi Belirleyin

Zayıf bir bağ tespit edildiğinde ultrasonik gücü veya kuvveti otomatik olarak artırmayın. Öncelikle bağın nerede ve nasıl koptuğunu belirleyin. Kusura bağlı olarak optik mikroskopi, çekme testi arıza sınıflandırması, taramalı elektron mikroskopi, kesit alma, element analizi ve akustik görüntüleme kullanılabilir. Düzeltici işlem, doğrulanmış mekanizmayı hedeflemelidir.
