Kalıp Bağlama Nedir? Entegre Devre Paketlemesinde İlk Kritik Adım

June 10, 2026

12 yılı aşkın süredir kalıp bağlama, tel bağlama, kalıplama ve IC paketleme otomasyonu alanlarında deneyime sahibim. Üreticilerin paketleme verimliliğini ve üretim etkinliğini artırmalarına yardımcı olmaya odaklandım.

David Chen - Teknik Danışman | Yarı İletken Paketleme Çözümleri

Kalıp bağlamaÇip yapıştırma, kalıp montajı veya çip bağlama olarak da bilinen bu işlem, yarı iletken paketlemedeki ilk, en temel ve kritik süreçtir. Basitçe ifade etmek gerekirse, bir yarı iletken kalıbının bir kurşun çerçeveye, alt tabakaya, paket tabanına veya gofret seviyesindeki taşıyıcıya doğru, sağlam ve istikrarlı bir şekilde monte edilmesi işlemidir.

Şöyle açıklanabilir: Bir evin sağlam bir temele ihtiyacı olduğu gibi, entegre devre paketlemesi de güvenilir kalıp bağlamasına ihtiyaç duyar. Kalıp bağlamasındaki herhangi bir kusur, tel bağlamayı, kalıplamayı, test etmeyi ve uzun vadeli güvenilirliği doğrudan etkileyecektir.

Yarıiletken Paketlemede Kalıp Bağlamanın Konumu

Standart yarı iletken arka uç paketleme akışı: Yonga taşlama → Yonga dilimleme → Kalıp bağlama → Tel bağlama → Kalıplama → Kesme ve şekillendirme → Kaplama → Test etme → Bantlama

Açıkça görüldüğü üzere, çip paketlemeye girdikten sonraki ilk adım kalıp birleştirme işlemidir.

Kalıp Bağlama İşleminin Üç Temel Fonksiyonu

1. Mekanik Sabitleme

Kalıp, tel bağlama, kürleme, şekillendirme ve termal döngü işlemleri sırasında kayma, deformasyon, soyulma veya çatlamayı önlemek için sıkıca sabitlenmiştir.

2. Isı Dağıtım Yolu

Çip, çalışma sırasında ısı üretir ve çip yapışma katmanı ana ısı dağıtım kanalı görevi görür. Zayıf ısı dağıtımı, aşırı ısınmaya, kullanım ömrünün kısalmasına ve ani arızalara yol açar. Yüksek güçlü cihazlar, IGBT'ler ve otomotiv çipleri, termal iletkenlik konusunda son derece yüksek gereksinimlere sahiptir.

3. Elektrik Bağlantısı

İletken yapıştırıcılar, ötektik alaşımlar ve lehimler, elektriksel iletim veya topraklama sağlayarak devre kararlılığını artırır ve gürültü girişimini azaltır.

Dört Ana Kalıp Bağlama Teknolojisi (Tam Karşılaştırma)

Teknoloji	Temel İlke	Avantajlar	Sınırlamalar	Tipik Uygulamalar
Epoksi / Gümüş Macun Bağlama	İletken/yalıtkan yapıştırıcı bağlama	Düşük maliyet, kolay işlem, geniş uyumluluk	Orta düzeyde ısı iletkenliği, yavaş kürleşme	LED'ler, transistörler, standart entegre devreler, tüketici elektroniği
Ötektik Kalıp Bağlama	AuSn alaşımının eritilmesi ve bağlanması	Ultra yüksek ısı iletkenliği, yüksek güvenilirlik, yüksek sıcaklık dayanımı	Yüksek ekipman maliyeti, sıkı süreç	Otomotiv, güç entegre devreleri, lazer diyotlar, RF cihazları
Lehimleme Kalıp Bağlama	Yüksek sıcaklıkta lehim macunu/levha bağlama	Yüksek mukavemetli, titreşime dayanıklı, uzun ömürlü	Karmaşık süreç, dar sıcaklık aralığı	IGBT, yüksek güçlü modüller, yüksek voltajlı cihazlar
Vakumlu Sıcak Presleme Bağlama	Vakum + ısı + basınç entegrasyonu	Boşluksuz, yüksek homojenlik, yüksek hassasiyet	Yüksek maliyet, düşük verimlilik	MEMS, optik cihazlar, yüksek hassasiyetli sensörler

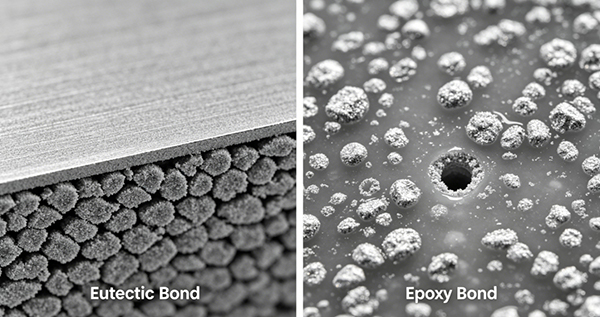

eutectic bonding process

Kalıp Bağlama İşleminin Başlıca Kalite Göstergeleri

1. Konum Doğruluğu

Çip hizalama hatası, tel bağlantısının başarısız olmasına yol açar.

2. Bağlanma Dayanımı (Kesme Kuvveti)

Yetersiz mukavemet, ısıl işlem döngüsünden sonra soyulmaya neden olur.

3. Boşluk Oranı

Daha yüksek boşluk oranları = daha kötü ısı dağılımı = güç cihazları için daha yüksek arıza riski.

4. Bağlantı Hattı Kalınlığı (BLT) Düzgünlüğü

Talaş düzgünlüğünü, tel halkası şeklini ve kalıplama kalitesini etkiler.

5. Eğilme, Çarpılma veya Kırılma Yok

Çip eğimi doğrudan kablo kopmasına ve paket çatlamasına neden olur.

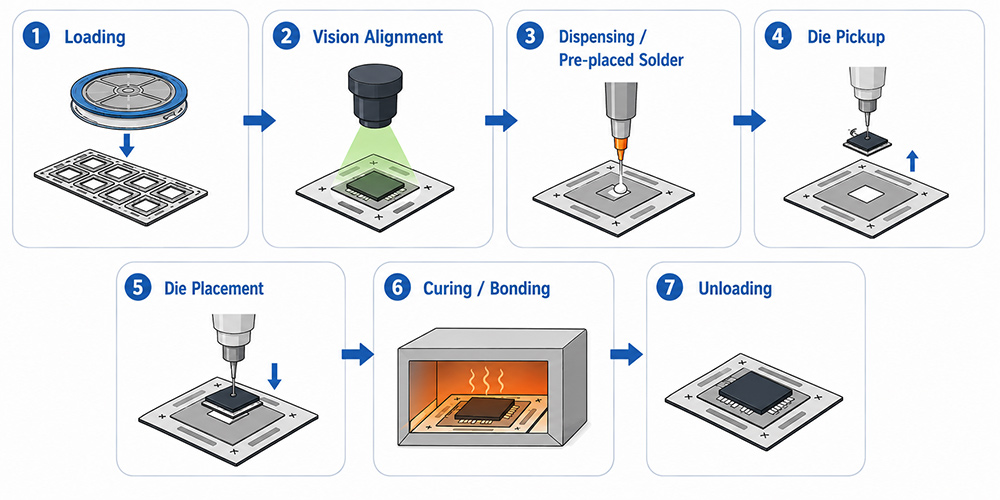

Tam Otomatik Kalıp Bağlama İşlemi

Adım 1: Yükleniyor

Yonga halkası/mavi bant yükleme; otomatik alt tabaka veya kurşun çerçeve besleme.

Adım 2: Vizyon Uyumlaması

Yüksek hassasiyetli görüntüleme sistemi, mikron düzeyinde hizalama için kalıp ve alt tabaka işaretlerini bulur.

Adım 3: Lehim Dağıtma / Önceden Yerleştirilmiş Lehim

Gümüş macunu, iletken epoksi, lehim veya AuSn ön kalıbının otomatik olarak dağıtılması.

Adım 4: Kalıp Alma

İğne kalıbı kaldırır → vakum nozulu yavaşça alır → talaşlanmayı önler.

Adım 5: Kalıp Yerleştirme

Yüksek hassasiyetli hareket platformu, kalıbı kontrollü basınçla doğru bir şekilde yerleştirir.

Adım 6: Kürleme / Bağlama

Epoksi: termal kürleme
Ötektik: yüksek sıcaklıkta erime ve katılaşma
Lehim: yeniden akışlı bağlama

Adım 7: Boşaltma

Bir sonraki aşamaya geçildi: tel bağlama.

Kalıp Bağlama Kalitesini Etkileyen Başlıca Faktörler

1. Yapıştırıcı / Lehim Kalitesi

Viskozite, saflık, raf ömrü ve karıştırma oranı, yapışma mukavemetini doğrudan etkiler.

2. Dağıtım Hacmi

Yetersiz hacim zayıf yapışmaya yol açar; aşırı hacim ise taşmaya ve pedin kirlenmesine neden olur.

3. Ekipman Hassasiyeti

Görüntü doğruluğu, platform tekrarlanabilirliği, nozul kontrolü ve basınç kararlılığı.

4. Sıcaklık Profili

Hızlı ısıtma yüksek boşluk oranlarına neden olur; yetersiz sıcaklık eksik kürleşmeye yol açar; aşırı sıcaklık ise kalıba zarar verir.

5. Çevre Temizliği

Toz, nem ve yağ kirliliği, yapışma kaybına, boşluklara ve düşük güvenilirliğe neden olur.

Zayıf Kalıp Bağlanmasından Kaynaklanan Ciddi Kusurlar

Kalıp kayması → kablo bağlantısı hatası
Düşük yapışma gücü → termal şok sonrası kalıp soyulması
Yüksek boşluk oranı → Güç cihazlarında aşırı ısınma ve yanma
Yapıştırıcı taşması → ped kirlenmesi → zayıf bağlantılar ve tel kopması
Kalıp yongası → Doğrudan hurdaya çıkarma ve düşük verim

Sektör profesyonellerinin sıkça söylediği gibi: Sağlam kalıp yapıştırma, sağlam ambalajlama sağlar; zayıf kalıp yapıştırma ise tüm süreci mahveder.

Çip bağlama, entegre devre paketlemesinde en temel, kritik ve hataya en duyarlı adımdır. Mekanik kararlılığı, termal performansı, güvenilirliği ve nihai verimi belirler. Tüketici elektroniği, otomotiv çipleri, güç cihazları, optik iletişim modülleri veya MEMS sensörleri olsun, yüksek hassasiyetli kalıp bağlayıcılar Laboratuvarlar, pilot üretim hatları ve seri üretim için vazgeçilmez ekipmanlardır.
