DIP-8 Paketleme Çözümü: Çift Hatlı Paketleme için Tam Proses Akışı, Ekipman ve Kalite Kontrolü

DIP-8 Paketleme Çözümü: Çift Hatlı Paketleme için Tam Proses Akışı, Ekipman ve Kalite Kontrolü

June 10, 2026
Genel Bakış
DIP-8 (Çift Sıralı Paket), endüstriyel, güç yönetimi, otomotiv, enstrümantasyon ve eski elektronik uygulamaları için en yaygın kullanılan delikli yarı iletken paketlerinden biri olmaya devam etmektedir. Olgun üretim süreci, mükemmel mekanik güvenilirliği ve düşük üretim maliyeti sayesinde DIP-8, birçok analog ve karışık sinyal cihazı için pratik bir seçim olmaya devam etmektedir.
Bu kılavuz şunları açıklamaktadır: paket özellikleri, yaygın uygulamalar, üretim süreci ve önerilen ekipmanlar Tam bir üretim çözümü sunarken.



DIP-8 Paketi Nedir?
DIP-8, 2,54 mm aralıkla iki paralel sıra halinde düzenlenmiş sekiz uca sahip standart bir delikli pakettir. Montajı, incelenmesi, değiştirilmesi ve onarılması kolaydır; bu da onu prototipleme ve yüksek güvenilirlik gerektiren ürünler için uygun hale getirir.

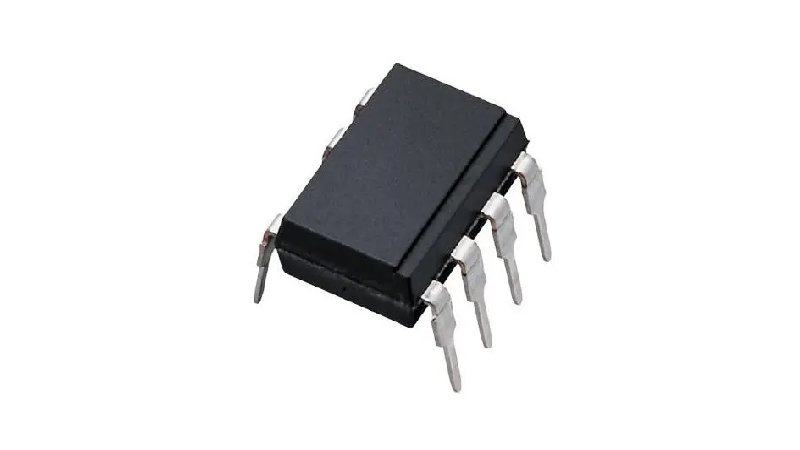

 DIP-8 package
Başlıca Özellikler
DIP (Dual In-line Package), yarı iletken tarihinde en uzun ömürlü paket biçimlerinden biridir. Serinin standartlaştırılmış modeli olan DIP-8, aşağıdaki temel avantajları sunmaktadır:
  • Güvenilir PCB montajı için delikli paketleme.
  • Birçok kompakt SMT paketine göre daha iyi ısı dağılımı.
  • Olgun ve uygun maliyetli üretim.
  • Yüksek mekanik dayanıklılık.
  • Standartlaştırılmış boyutlar ve geniş bileşen uyumluluğu.





Tipik Uygulamalar
  • İşlemsel yükselteçler
  • Gerilim karşılaştırıcıları
  • Zamanlayıcı IC'leri
  • EEPROM'lar
  • Arayüz IC'leri
  • Optokuplörler
  • Güç yönetimi entegre devreleri
  • Endüstriyel kontrol elektroniği
  • Otomotiv elektroniği
  • Tüketici ürünleri.







DIP-8 için Tam Üretim Süreci
DIP-8, birleşik DIP proses akışını takip eder. Proses zincirinin tamamı aşağıda detaylı olarak açıklanmıştır.

Adım 1: Gofret Hazırlığı
Amaç: Ham silikon levhayı ambalaj kalınlığına kadar inceltmek, kenar gerilimini gidermek ve düz bir yüzey elde etmek.
Alt adımlar: Taşlama → Kenar yuvarlama → Parlatma → Balmumu ile montaj
Başlıca Kontrol Parametreleri:
  • Son kalınlık: 150–200 μm
  • Toplam Kalınlık Değişimi (TTV): ≤ ±5 μm
  • Yüzey pürüzlülüğü (Ra): ≤ 0,05 μm
  • Kenar kırılması: ≤ 50 μm

Adım 2: Gofretleri Kesme (Testereyle Doğrama)
Amaç: Tüm yonga levhasını ayrı ayrı yongalara ayırmak.
Yöntem: Mekanik elmas bıçakla doğrama.
Başlıca Kontrol Parametreleri:
  • Kesme genişliği: 30–60 μm
  • Talaş boyutu: ≤ 5 μm
  • Kalıp boyutu toleransı: ± 25 μm
  • Kesme derinliği Yonga kalınlığı: + 10–20 μm

3. Adım: Plazma Temizleme
Amaç: Kalıp ve kurşun çerçeve yüzeylerindeki kirleticileri ve oksitleri gidermek, kalıp yapışmasını ve tel bağlama yapışmasını iyileştirmek için yüzey enerjisini aktive etmek.
İşlem Gazı: O₂/Ar karışımlı plazma.
Başlıca Kontrol Parametreleri:
  • Temizleme süresi: 60–180 saniye
  • RF gücü: 100–300 W
  • Gaz akışı (O₂): 50–200 sccm

Adım 4: Kalıbı Takın
Amaç: Yapıştırıcı kullanarak kalıbı kurşun çerçeve kalıp pedine hassas bir şekilde yapıştırmak.
Yöntem: Gümüş epoksi dağıtımı → kalıp yerleştirme → kademeli kürleme fırınlama
Başlıca Kontrol Parametreleri:
  • Yerleştirme doğruluğu (XY): ± 25 μm
  • Yapıştırıcı tabaka kalınlığı: 20–50 μm
  • Kürleme sıcaklık profili: 120°C → 150°C (adım adım)
  • Kalıp kesme dayanımı: ≥ 2,5 kg

Adım 5: Tel Bağlama
Amaç: Metal teller kullanarak kalıp pedleri ve iç kurşun çerçeve parmakları arasında elektriksel bağlantılar oluşturmak.
Yöntem: Ultrasonik termokompresyon bilye bağlama (altın veya bakır tel).
Başlıca Kontrol Parametreleri:
  • Tel çekme dayanımı (25 μm Au): ≥ 5 gf
  • 1. bağlama topunun çapı: 45–55 μm
  • 2. dikiş çapı: 60–80 μm
  • Halka yüksekliği: ≤ 150 μm

Adım 6: Kalıplama (Transfer Kalıplama)
Amaç: Koruyucu gövde oluşturmak için kalıbı ve bağlantı tellerini epoksi kalıplama bileşiği ile kaplamak.
Yöntem: Transfer kalıplama.
Başlıca Kontrol Parametreleri:
  • Kalıp sıcaklığı: 175°C ± 5°C
  • Sıkıştırma basıncı: 80–120 T
  • Kürlenme süresi: 60–120 saniye
  • Kalıp gövdesindeki boşluk oranı: ≤ %1



Adım 7: Kesme ve Şekillendirme

Amaç: Bağlantı çubuklarını kesmek ve pimleri standart DIP konfigürasyonuna getirmek.
Başlıca Kontrol Parametreleri:
  • Pim düzlemselliği: ≤ 0,1 mm
  • Pim aralığı 2,54 mm : ± 0,05 mm
  • Pim dikliği: ≤ 2°



Adım 8: Test Et ve Sırala

Amaç: Elektriksel parametre testlerini gerçekleştirmek ve sağlam parçaları arızalı parçalardan otomatik olarak ayırmak.
Test Maddeleri: Açık devre/kısa devre testi, fonksiyonel test, DC parametrik test, sıcaklık karakteristikli numune testi.

Adım 9: Görsel / Kalite Kontrolü
Amaç: Görünüm, iç yapı ve süreç güvenilirliğinin kapsamlı bir şekilde incelenmesi.
Muayene Yöntemleri:
  • AOI: Kalıp yüzeyindeki kusurlar, pim deformasyonu, işaretleme netliği
  • X-ışını (örnekleme): iç boşluklar, tel taraması, kalıp yerleştirme
  • Çekme-kesme testi (örnekleme): tel çekme dayanımı, kalıp kesme dayanımı


DIP-8 Üretim Hattı Ekipman Yapılandırma Özeti
İşlem AdımıÖnerilen Ekipmanlar
Gofret ÖğütmeHY-AT9530 Otomatik Öğütücü
Kenar YuvarlamaHY-WC615 Kenar Yuvarlayıcı
ParlatmaHY-SP910 Parlatıcı
Mum MontajıHY-SW360 Mum Montaj Makinesi
Gofret DoğramaHY-WD1202 Çift Milli Kesme Testeresi
Plazma TemizlemeHY-EI160 Elektrikli Süpürge
Kalıp EklemeHY-DD560P Otomatik Dağıtım ve Kalıp Birleştirici
Tel BağlamaHY-WB200 Otomatik Tel Bağlama Makinesi
KalıplamaHY-PS8120 Kalıplama Sistemi
Kesme ve ŞekillendirmeHY-TF200L Otomatik Trim
Test Et ve SıralaHY-TT1801 Test ve Bantlama Entegre Makinesi
AOI DenetimiHY-BI300 Görünüm Kontrol Makinesi
X-ışını MuayenesiHY-XR5010 X-ışını Muayene Ekipmanları
Çekme-Kesme TestiHY-PT8100 İtme-Çekme Kuvveti Test Cihazı
*Ekipman uyumluluğu notuKalıplama, kesme/şekillendirme ve kalıp takma aletleri için özel değiştirme kitleri gerekmedikçe, tüm ön uç (taşlama/kesme/temizleme) ve arka uç (test/muayene) ekipmanları, tüm DIP ailesi (6-40 pim) genelinde paylaşılabilir ve gelecekteki genişleme için yüksek hat esnekliği sunar.





Neden HYRNUS'u Seçmelisiniz?

HYRNUS, gofret hazırlama, kalıp bağlama, tel bağlama, kalıplama, kesme ve şekillendirme, test ve denetim dahil olmak üzere eksiksiz yarı iletken paketleme çözümleri sunmaktadır. Anahtar teslim çözümlerimiz, müşterilerimizin üretim verimliliğini artırmalarına, tutarlı kaliteyi sağlamalarına ve küresel teknik destekle ölçeklenebilir DIP paketleme hatları kurmalarına yardımcı olur.







Özet ve Öneriler

DIP-8, standartlaştırılmış tasarımı, güvenilir performansı ve ekonomik üretim süreci sayesinde kendini kanıtlamış bir yarı iletken paketleme yöntemi olmaya devam etmektedir. Üreticiler, optimize edilmiş üretim süreçlerini uygun ekipman ve sıkı kalite kontrolüyle birleştirerek istikrarlı ve yüksek verimli üretim elde edebilirler. HYRNUS, DIP-8 paketleme sürecinin her aşaması için eksiksiz ekipman çözümleri sunmaktadır.İhtiyaçlarınıza uygun DIP-8 ekipman konfigürasyonu için bizimle iletişime geçin.







Sıkça Sorulan Sorular

DIP-8 paketi nedir?
DIP-8 (Dual In-line Package, 8-pin), yarı iletken montajında ​​en klasik standart paket biçimlerinden biridir.
DIP-8'in başlıca uygulama alanları nelerdir?
Op-amplar, karşılaştırıcılar, zamanlayıcılar, regülatörler, EEPROM'lar, optokuplörler ve sürücü entegre devreleri. Tüketici elektroniği, endüstriyel, otomotiv, iletişim, tıbbi ve hobi amaçlı kartlarda kullanılırlar.
Diğer DIP'lerden farkları nelerdir?
DIP-14/16 daha uzun ancak yine de dar gövdelidir, aynı 120T kullanılır. DIP-28/40 geniş gövdelidir ve 180T ile ağır hizmet tipi kesim gerektirir. İşlem aynıdır.
DIP-8'in geçerliliğini yitirdiğini mi düşünüyorsunuz?
Hayır. Güvenilirliği ve maliyeti nedeniyle endüstriyel/otomotiv (uzun ömürlü), prototipleme/devre kartları ve yüksek güç/voltaj uygulamaları için hâlâ vazgeçilmezdir.
