SOP8 (SOIC8) Entegre Devre Paketleme Hattı Çözümü

June 17, 2026

SOP8 entegre devre paketlemesi için, gofret hazırlığından kalıp yapıştırmaya, son test ve paketlemeye kadar uzanan, özlü bir ekipman ve süreç çözümü.

HYRNUSKalıp boyutuna, kurşun çerçeve tasarımına, yapıştırma malzemelerine, test gereksinimlerine ve hedeflenen üretim hacmine göre bağımsız makineleri, yarı otomatik hatları veya entegre paketleme hatlarını yapılandırır.

Çözüme Genel Bakış

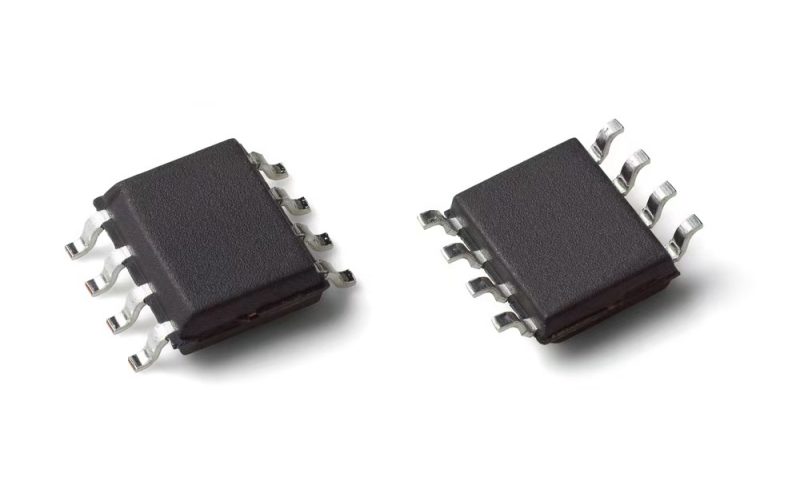

SOP8, diğer adıyla SOIC8, yaygın olarak kullanılan sekiz bacaklı bir yüzey montajlı pakettir. Kompakt boyutu, olgun üretim süreci, SMT uyumluluğu ve verimli üretimi, onu güç yönetimi entegre devreleri, operasyonel yükselteçler, arayüz cihazları, bellek ürünleri ve kontrol entegre devreleri için uygun hale getirir.

Tipik Uygulamalar

Güç yönetimi entegre devreleri
İşlemsel yükselteçler
EEPROM ve bellek entegre devreleri
Arayüz ve sürücü entegre devreleri
Sensör kontrol entegre devreleri
Tüketici ve endüstriyel elektronik cihazlar

SOP8 Paketleme Süreci

Yonga Levha Hazırlığı → Yonga Levha Kesimi → Plazma Temizleme → Kalıp Bağlama → Tel Bağlama → Kalıplama → Kesme ve Şekillendirme → Test ve Sıralama → AOI ve Paketleme

Süreç Açıklaması

1. Gofret Hazırlama

Yonga levhası, SOP8 paketleme için gerekli kalınlığa kadar inceltilir ve parlatılır. Temel gereksinimler arasında kalınlık homojenliği, yüzey kalitesi ve yonga levhası eğrilme kontrolü yer alır.

2. Gofret Doğrama

Hassas bir kesme testeresi, silikon levhayı ayrı ayrı kalıplara ayırır. Kesme doğruluğu, kenar kırılması, çatlaklar ve kirlenme kontrol altında tutulmalıdır.

3. Plazma Temizleme

Plazma işlemi, kalıp ve kurşun çerçeveden tozu, organik kalıntıları ve yüzey kirliliğini gidererek kalıp yapıştırma, tel bağlama ve kalıp yapışmasının güvenilirliğini artırır.

4. Kalıp Takma

Kalıp, gümüş epoksi veya belirtilen başka bir yapıştırma malzemesi kullanılarak SOP8 kurşun çerçeve kalıp pedine hassas bir şekilde yerleştirilir.

Kalıp yerleştirme doğruluğu
Yapışkan hacim
Eğimli kalıp
Kürleme sıcaklığı ve süresi

5. Tel Bağlama

Altın tel, bakır tel veya başka uygun bir yapıştırma malzemesi, kalıp pedlerini kurşun çerçeve parmaklarına bağlar. Bağlantı pozisyonu, halka profili, kuvvet, ultrasonik enerji ve bağlantı kalitesi sabit kalmalıdır.

6. Kalıplama

Epoksi kalıplama bileşiği, kalıbı ve bağlantı tellerini sararak elektriksel yalıtım, neme dayanıklılık ve mekanik koruma sağlar. Tam otomatik bir kalıplama sistemi, özel bir SOP8 kalıbı ile yapılandırılabilir.

7. Kesme ve Şekillendirme

Kurşun çerçeve bağlantı çubukları çıkarılır, paketler ayrılır ve kurşunlar gerekli martı kanadı şekline getirilir. Kurşun boyutları, adım aralığı, düzlemsellik ve çapaklar önemli kontrol unsurlarıdır.

8. Test Etme ve Sıralama

Üretimi tamamlanmış cihazlar açık devre/kısa devre, fonksiyonel ve elektriksel parametre testlerinden geçer. İşlem, cihazları otomatik olarak geçme/kalma durumuna veya elektriksel kalite derecesine göre sıralar.

9. AOI Muayene ve Paketleme

AOI, paket gövdesini, bağlantı uçlarını, işaretlemeleri ve görünür kusurları kontrol eder. Onaylanmış cihazlar, bantlı makaraya, tüplere veya tepsilere paketlenebilir.

Önerilen Ekipman Yapılandırması

İşlem	Önerilen Ekipmanlar	Ana Fonksiyon
Gofret Öğütme	HY-TP9730 Yonga Taşı Taşlama Makinesi	Yonga levha inceltme ve kalınlık kontrolü
Gofret Doğrama	HY-WD681 Otomatik Yonga Dilimleme Testeresi	Hassas kalıp ayırma
Plazma Temizleme	HY-EI160 Vakumlu Plazma Temizleyici	Yüzey aktivasyonu ve kirlilik giderme
Kalıp Ekleme	HY-MD660 Kalıp Bağlayıcı	Kalıp alma, hizalama ve yerleştirme
Tel Bağlama	HY-GB2012 Tel Bağlama Makinesi	Elektriksel ara bağlantı
Kalıplama	HY-PS8120 Otomatik Kalıplama Sistemi	Transfer kalıplama ve paket koruma
Kesme ve Şekillendirme	HY-TF100 Otomatik Kesme ve Şekillendirme Sistemi	Kurşun kesimi, paket ayırma ve şekillendirme
Test ve Sıralama	HY-TS950 Taret Test Cihazı	Elektrik testleri ve otomatik sıralama
AOI	HY-BI300 AOI Muayene Makinesi	Paketleme, yönlendirme, işaretleme ve yüzey incelemesi

*Son ekipman seçimi, gofret boyutuna, kalıp boyutlarına, kurşun çerçeve formatına, test süresine, giriş/çıkış yöntemine ve hedeflenen verimliliğe bağlıdır.

Çözümün Avantajları

SOP8 paketleme ve test süreçlerinin ana noktalarını kapsar.
İstikrarlı ve yüksek hacimli üretim için uygundur.
Bağımsız makineleri, yarı otomatik hatları ve entegre hat konfigürasyonlarını destekler.
Seçilen ekipman, takım, kalıp, fikstür ve program değişiklikleri yoluyla diğer SOP paketlerini destekleyebilir.
Kurulum, devreye alma, deneme üretimi ve operatör eğitimi sağlanabilir.

Proje Yapılandırması İçin Gerekli Bilgiler

Yonga levha boyutu, kalıp boyutları ve kalıp kalınlığı
SOP8 paket çizimi
Kurşun çerçeve çizimi ve şerit yerleşimi
Kalıp yapıştırma ve tel bağlama malzemeleri
Elektrik test kalemleri ve cihaz başına test süresi
Gerekli verim
Giriş, çıkış ve paketleme formatları
Hedef otomasyon seviyesi
Fabrika alanı ve altyapı koşulları

Özelleştirilmiş SOP8 Ambalaj Çözümü Talep Edin

HYRNUS, ürün yapınıza, işlem rotanıza, üretim kapasitenize ve fabrika koşullarınıza bağlı olarak tek tek makineleri veya komple bir SOP8 paketleme ve test hattını yapılandırabilir. Teknik değerlendirme için lütfen paket çiziminizi, ön çerçeve bilgilerinizi, test gereksinimlerinizi ve hedef çıktınızı sağlayın.

İhtiyaçlarınıza uygun SOP8 ekipman konfigürasyonu için HYRNUS ile iletişime geçin.
