TO252 (DPAK) Güç Yarı İletken Paketleme Hattı Çözümü

HYRNUS MOSFET'ler, Schottky diyotlar, doğrultucular, TVS cihazları ve diğer güç yarı iletken ürünleri için TO252 (DPAK) paketleme ekipmanı ve üretim hattı çözümleri sunmaktadır.

Kalıp boyutuna, kurşun çerçeve tasarımına, kalıp yapıştırma malzemesine, tel bağlama yöntemine, paket yapısına, elektriksel test gereksinimlerine ve hedeflenen üretim kapasitesine bağlı olarak, bağımsız makineler, yarı otomatik hatlar veya tam otomatik paketleme ve test hatları yapılandırabiliriz. İşlem kapsamı, gofret arka taşlama, gofret kesme, kalıp yapıştırma, tel bağlama, kalıplama, kalıp sonrası kürleme, kesme ve şekillendirme, işaretleme, son test, sıralama ve paketlemeyi kapsayabilir.

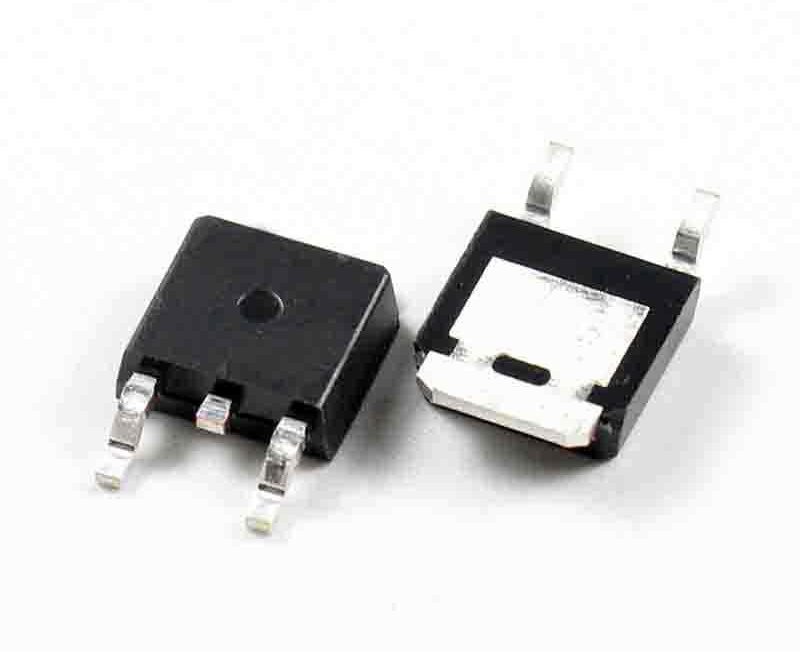

TO252, diğer adıyla DPAK, güç yarı iletken cihazlarında yaygın olarak kullanılan bir yüzey montajlı pakettir. Kompakt gövdesi SMT montajıyla uyumludur, açıkta kalan metal çıkıntı ve kurşun çerçeve ise yarı iletken yongadan baskılı devre kartına verimli bir termal yol sağlar.

Daha büyük delikli güç paketlerine kıyasla, TO252 otomatik montaj ve yerden tasarruf sağlayan PCB tasarımı için daha uygundur. Genellikle tüketici elektroniği, otomotiv elektroniği, endüstriyel güç kaynakları ve yeni enerji sistemlerinde yüksek hacimli uygulamalar için tercih edilir.

TO252 Paketinin Başlıca Faydaları

Özellik	Üretim ve Ürün Faydası
SMT Uyumluluğu	Otomatik yerleştirme ve lehimleme montajını destekler.
Kompakt Boyut	PCB alan gereksinimlerini azaltır ve daha yüksek bileşen yoğunluğunu destekler.
İyi Termal Performans	Kurşun çerçeve ve montaj pedi üzerinden etkili bir ısı transfer yolu sağlar.
Maliyet Verimliliği	Nispeten ekonomik paket yapısıyla yüksek hacimli üretim için uygundur.
Yüksek Otomasyon Potansiyeli	Sürekli kalıp yapıştırma, tel bağlama, kalıplama, şekillendirme ve test işlemleri yoluyla işlenebilir.
Uygulama Güvenilirliği	Tüketici elektroniği, endüstriyel ve otomotiv sınıfı güç uygulamaları için tasarlanabilir.

Tipik Uygulamalar

Uygulama Alanı	Tipik Ürünler
Tüketici Elektroniği	PD hızlı şarj cihazları, adaptörler ve akıllı ev güç modülleri
Güç Yönetimi	Anahtarlamalı güç kaynakları, DC/DC dönüştürücüler ve LED sürücüleri
Otomotiv Elektroniği	Akü yönetim sistemleri, ECU'lar, motor sürücüleri ve araç içi güç modülleri
Endüstriyel Kontrol	Endüstriyel güç kaynakları, kontrol modülleri ve sürücü sistemleri
Yeni Enerji	Fotovoltaik invertörler için enerji depolama sistemleri ve yardımcı güç kaynakları
Güç Ekipmanları	UPS sistemleri ve diğer güç dönüştürme ekipmanları

TO252 Cihazının Başlıca Bileşenleri

1. Kurşun Çerçeve

Kurşun çerçeve genellikle bakır alaşımından yapılır. Elektrik bağlantıları, termal yol ve mekanik destek sağlar. Boyutsal doğruluğu, yüzey durumu, kaplama kalitesi ve kalıp pedi düzlüğü, kalıp yapışmasını, tel bağlamayı, kalıplamayı ve nihai şekillendirme kalitesini etkiler.

2. Yarı İletken Kalıp

Yarı iletken yonga, anahtarlama, doğrultma veya güç kontrolü işlevini yerine getirir. Yonga kalınlığı, kesme kalitesi, yonga yüzey durumu ve arka yüz metalizasyonu, yonga yapışma kalitesini, termal direnci ve uzun vadeli güvenilirliği etkileyebilir.

3. Topraklama Teli

Bağlantı teli, kalıp pedleri ile kurşun çerçeve arasında elektriksel bağlantı oluşturur. Akım kapasitesine, ped tasarımına, döngü geometrisine ve güvenilirlik gereksinimlerine göre alüminyum tel, kalın alüminyum tel, şerit veya başka bir ara bağlantı yöntemi seçilebilir.

4. Kalıplama Bileşiği

Kalıplama bileşiği, kalıp ve iç bağlantılar için elektriksel yalıtım, neme dayanıklılık ve mekanik koruma sağlar. Malzeme seçimi ve kalıplama parametreleri, boşlukları, katman ayrılmasını, tel kaymasını, çapak oluşumunu ve paket gerilimini kontrol etmek için koordine edilmelidir.

TO252 Ambalajlamada Karşılaşılan Başlıca Zorluklar

1. Kalıp Bağlantı Kalitesi ve Termal Performans

TO252 cihazları çalışma sırasında ısı üretir. Yarı iletken yonga ile kurşun çerçeve arasındaki arayüz, termal direnci, elektriksel performansı ve güvenilirliği doğrudan etkiler. Proses, yonga konumunu, eğimi, yapıştırma hattı kalınlığını, boşluk oranını, yapıştırıcı kaplamasını, lehim ıslatmasını ve yapışma gücünü kontrol etmelidir.

2. Kararlı Tel Bağlantısı

Güç cihazları, tutarlı akım taşıma kapasitesine ihtiyaç duyar. Tel bağlama işlemi, bağlama pozisyonunu, kuvveti, ultrasonik enerjiyi, bağlama süresini, tel çapını ve halka geometrisini doğru bir şekilde kontrol etmelidir. Kararsız parametreler, zayıf bağlara, ped hasarına, tellerin kalkmasına, anormal halkalara veya artan elektriksel dirence neden olabilir.

3. Kalıplama Tutarlılığı

Kalıplama işlemi, tel kayması, eksik dolum, boşluklar, katman ayrılması, aşırı çapak veya paket çatlaması oluşturmadan kalıp ve tel bağlantılarını korumalıdır. Kalıplama makinesi, kalıp tasarımı, kalıplama bileşiği, transfer koşulları ve kürleme profili, cihaz yapısına uygun olmalıdır.

4. Kesim ve Şekil Doğruluğu

SMT paketi olarak TO252, kontrollü uç geometrisi ve eş düzlemlilik gerektirir. Kesme ve şekillendirme ekipmanı, çapakları, paket gerilimini, uç deformasyonunu ve gövde çatlamasını en aza indirirken uç boyutlarını korumalıdır.

5. Etkin Son Test ve Sıralama

Yüksek hacimli üretim, yalnızca doğru elektriksel testler değil, aynı zamanda istikrarlı besleme, yönlendirme, temas, sınıflandırma ve veri kaydı da gerektirir. Test cihazı, cihaz tipine, test süresine, sınıflandırma sayısına, sıcaklık gereksinimlerine ve hedef UPH'ye göre seçilmelidir.

6. Üretim Maliyet Kontrolü

Paket maliyeti, cihazın rekabet gücünü doğrudan etkiler. Hat planlaması sırasında ekipman kullanımı, hat otomasyonu, geçiş süresi, verimlilik, sarf malzemesi kullanımı, bakım gereksinimleri ve genel ekipman etkinliği dikkate alınmalıdır.

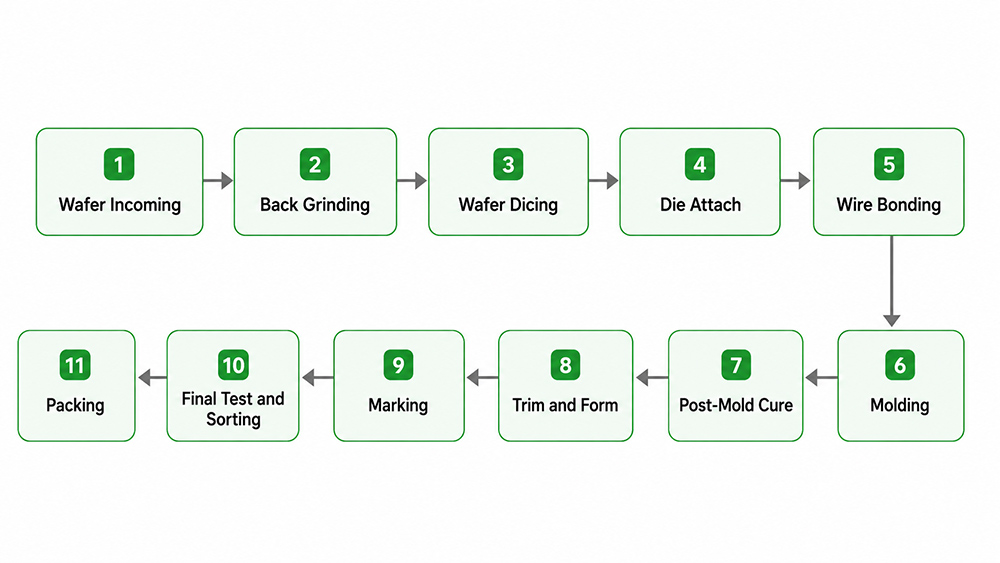

TO252 Paketleme Sürecinin Tamamlanması

1. Yonga Levhası Giriş Kontrolü

Gelen gofretlerin incelenmesi, öğütme ve kesme işleminden önce gofret modelini, boyutlarını, kalınlığını, görsel durumunu, gofret haritasını, kalıp düzenini, arka yüz durumunu ve işlem lot bilgilerini doğrular.

Temel Proses Kontrolleri

Yonga levhası tanımlama ve izlenebilirliği
İlk gofret kalınlığı ve eğrilme
Harita ve sokak düzeni
Yüzey ve kenar durumu
Arka yüzey metalizasyon veya kaplama durumu

2. Yonga Levhasının Arka Yüzeyinin Taşlanması

Yonga levhasının arka yüzeyinin taşlanması, yonga levhasını paket yüksekliği, termal performans, kalıp mukavemeti ve sonraki işlemler için gerekli olan hedef kalınlığa indirger.

Temel Proses Kontrolleri

Son gofret kalınlığı
Kalınlık homojenliği
Gofret bükülmesi
Yüzey pürüzlülüğü
Kenar kırılması
Öğütme sonrası temizlik ve işleme

3. Gofret Doğrama

Dilimleme testeresi, kesme hatlarına göre gofreti ayrı ayrı kalıplara ayırır. Her bir kalıbın kurşun çerçeve kalıp pediyle eşleşmesi ve güvenilir bir şekilde alınıp yerleştirilebilmesi için istikrarlı bir kesim kalitesi gereklidir.

Temel Proses Kontrolleri

Kesme hassasiyeti
Kalıp boyut tutarlılığı
Yonga ve çatlak kontrolü
Bıçak ve mil durumu
Kesme yüzeyi temizliği
Yonga haritası ve kalıp takibi

4. Kalıp Takma

Yarı iletken yongayı, TO252 kurşun çerçevesinin ısı dağıtıcı pedine yerleştiren yonga bağlayıcı cihaz kullanılır. Cihaz tasarımına ve termal gereksinimlere göre iletken epoksi, lehim, ötektik bağlama veya başka bir nitelikli bağlantı yöntemi kullanılabilir.

Temel Proses Kontrolleri

Kalıp konumu ve dönüşü
Eğimli kalıp
Yapıştırıcı veya lehim hacmi
Bağlantı hattı kalınlığı
Yerleştirme kuvveti
Isıtma ve kürleme profili
Boşluk oranı ve yapışma dayanımı

Önerilen ekipman

Gofret Öğütücü

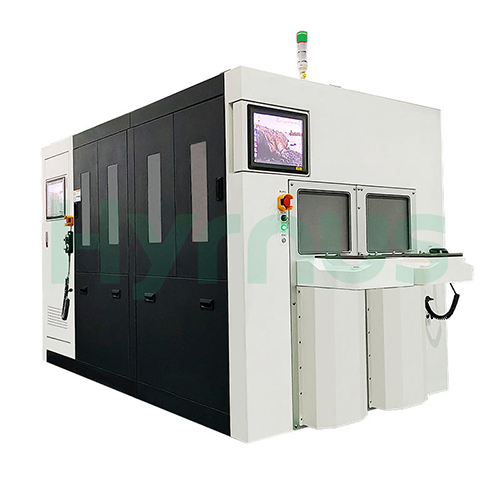

HY-WT3005 Tam Otomatik Ultra Hassas Yonga İnceltme Makinesi.
Kesme Testeresi

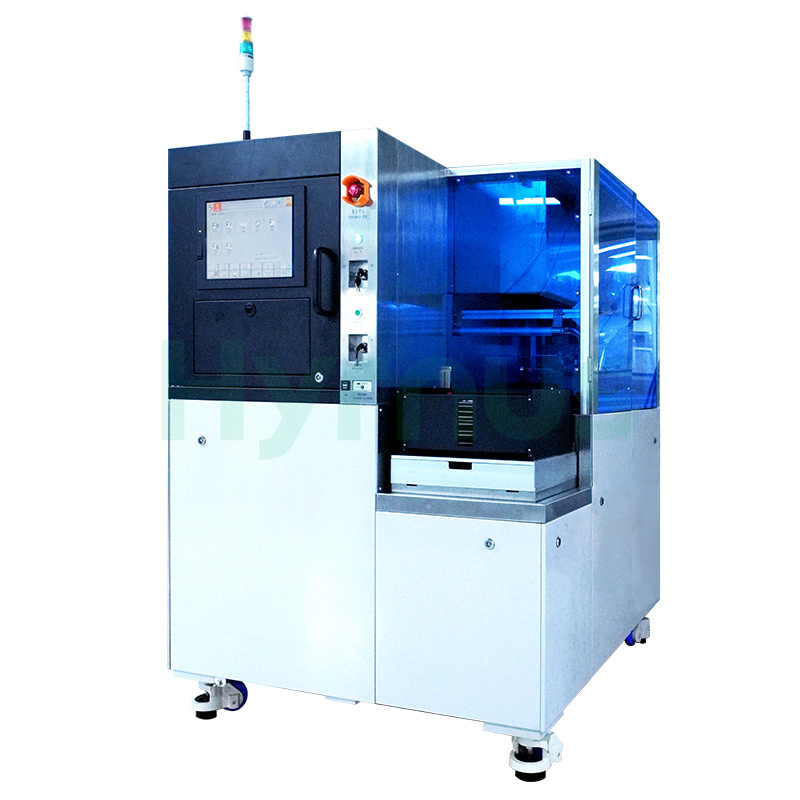

HY-WD1202 Yonga Levha Ayırma ve Kesme Testeresi.

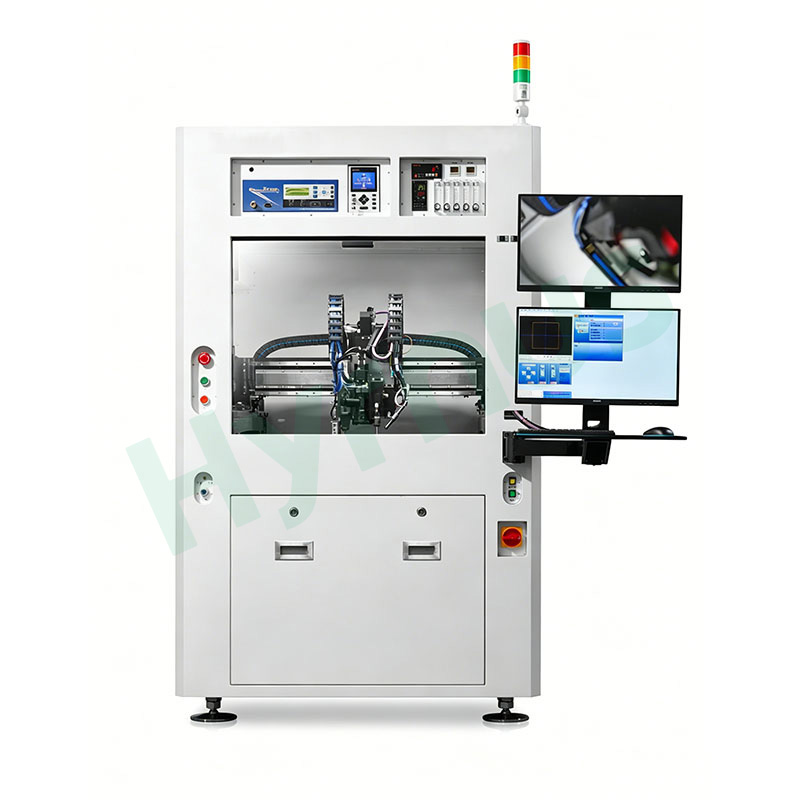

Die Donder
HY-GD800 Tam Otomatik Çok Fonksiyonlu Kalıp Bağlama Cihazı. Tipik yerleştirme doğruluğu, nihai ürüne ve işlem konfigürasyonuna bağlı olarak ±5 μm ve ±0,1°'ye ulaşabilir.

5. Tel Bağlama

Tel bağlama, kalıp pedleri ve kurşun çerçeve arasında elektriksel bağlantı oluşturur. Bağlama platformu, kılcal boru veya kama, tel malzemesi, tel çapı, ultrasonik sistem ve bağlama programı, cihaz yapısına göre seçilmelidir.

Temel Proses Kontrolleri

Bağlanma pozisyonu
Bağlayıcı güç
Ultrasonik enerji
Birlikte vakit geçirme
Tel çapı
Döngü yüksekliği ve açıklığı
Çekme dayanımı ve bağ kalitesi

6. Kalıplama

Transfer kalıplama yöntemi, kalıbı, bağlantı tellerini ve kurşun çerçevesinin bir kısmını epoksi kalıplama bileşiğiyle kaplar. Bu işlem yalıtım, neme karşı direnç ve mekanik koruma sağlar.

Temel Proses Kontrolleri

Kalıp sıcaklığı
Basıncı ve hızı aktarın
Diş çürüğü dolgusu
Tel süpürme
Boşluklar ve eksik dolgu
Flaş ve sızıntı
Katman ayrılması riski
Paket stresi

7. Kalıp Sonrası Kürleme

Kalıplama işleminden sonra, kalıp sonrası kürleme, kalıplama bileşiğinin çapraz bağlanmasını tamamlar ve mekanik, yalıtım ve neme karşı direnç özelliklerini stabilize eder.

Temel Proses Kontrolleri

Kürleme sıcaklığı
İyileşme süresi
Yükleme yöntemi
Lot ayrımı
Fırın homojenliği
Süreç izlenebilirliği

8. Kesme ve Şekillendirme

Kesme ve şekillendirme ekipmanı, kurşun çerçeve bağlantı çubuklarını çıkarır ve kabloları SMT montajı için gerekli TO252 geometrisine göre şekillendirir.

Temel Proses Kontrolleri

Kurşun boyutları
Kurşun eş düzlemliliği
Oluşturma açısı
Çapak kontrolü
Paket gövde koruması
Besleme ve şerit konumlandırma stabilitesi

Önerilen ekipman

Tel Bağlama Makinesi

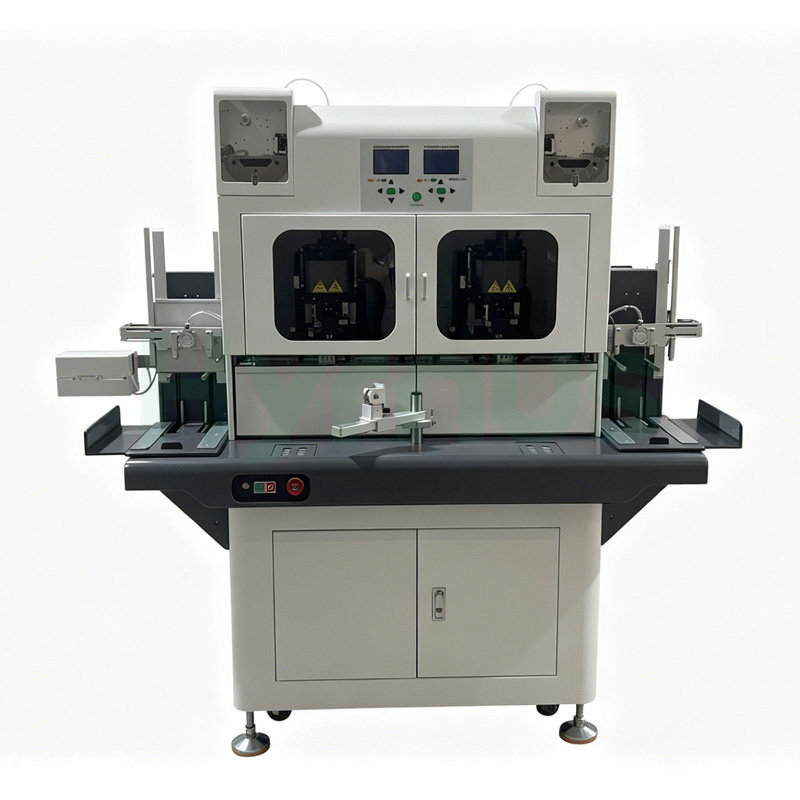

HY-HW3850 Otomatik Ultrasonik Ağır Alüminyum Tel Kama Bağlayıcı
Kalıplama Kalıbı

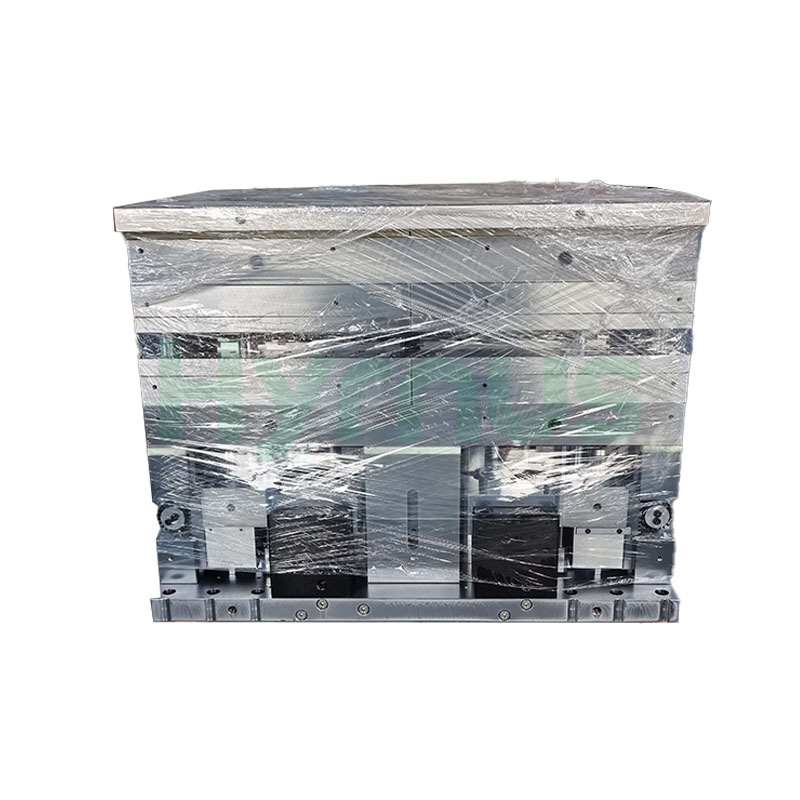

HY-PM252-6R Kalıplama Kalıbı
Gıda İşleme ve Catering

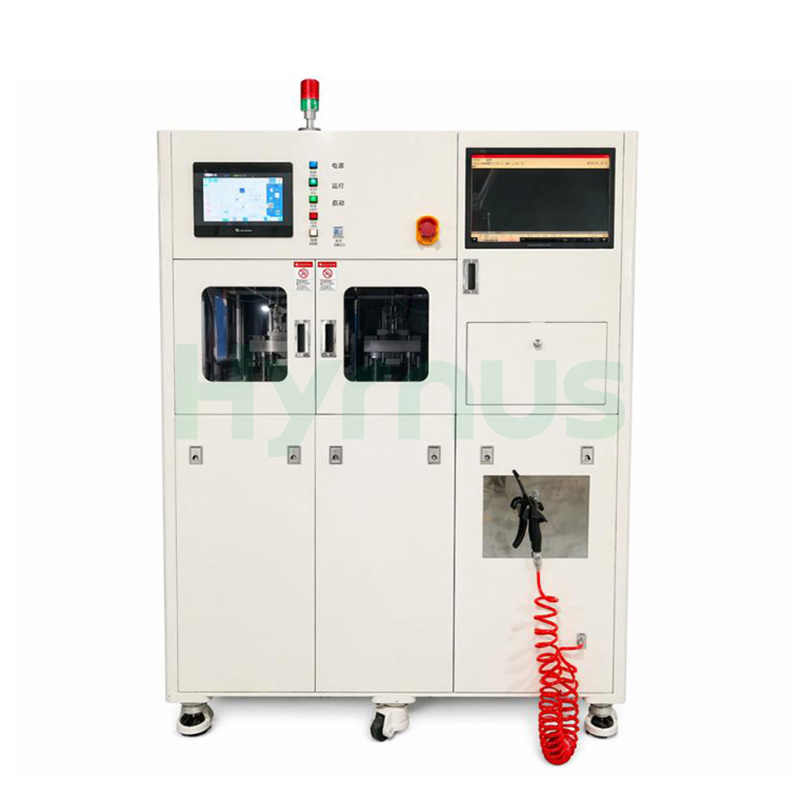

HY-TF210 Otomatik Kesme ve Şekillendirme Sistemi

9. İşaretleme ve Görsel İnceleme

İşaretleme sistemi, ürün tanımlama ve izlenebilirlik bilgilerini ambalaj yüzeyine uygular. İşaret konumunu, içeriği, netliği ve ambalaj görünümünü doğrulamak için bir görüntüleme sistemi entegre edilebilir.

Temel Proses Kontrolleri

Ürün modeli
Parti veya lot numarası
Tarih kodu
Üretici bilgileri
İzlenebilirlik kodu
Karakter ve görünüm değerlendirmesi

10. Son Test ve Sıralama

Son test ünitesi, elektrik test sonuçlarına göre bitmiş cihazları besler, konumlandırır, temas ettirir, test eder ve sıralar.

Temel Proses Kontrolleri

Arıza gerilimi
Kaçak akım
Dirençli
Eşik gerilimi
İleri gerilim
Statik elektriksel parametreler
Özelleştirilmiş cihaz parametreleri
Kutu sınıflandırması ve veri kaydı

11. Paketleme

Onaylı TO252 cihazları, müşteri taşıma ve SMT montaj gereksinimlerine göre paketlenir. Paketleme özellikleri, yönlendirme, miktar, etiketleme, nem koruması ve izlenebilirliği tanımlamalıdır.

Temel Proses Kontrolleri

Bantlı ve makaralı ambalaj
Uygun olduğu durumlarda tüp veya tepsi ambalajı.
Yönlendirme kontrolü
Etiketleme ve parti kaydı
Nem bariyerli ambalaj
Son çıkış kontrolü

Test Kolu

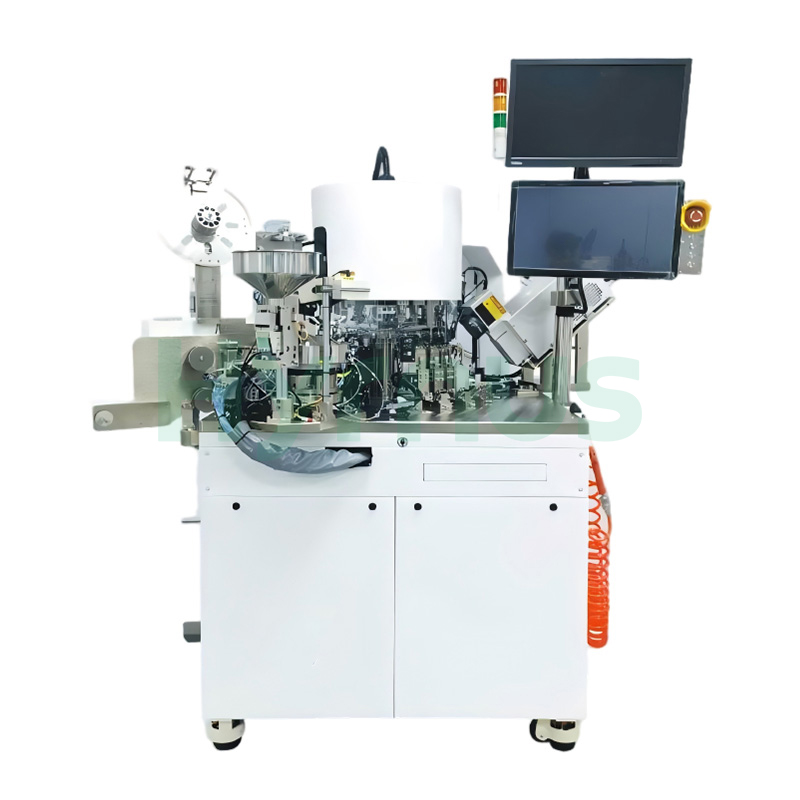

HY-TS980 Taret Test Cihazı

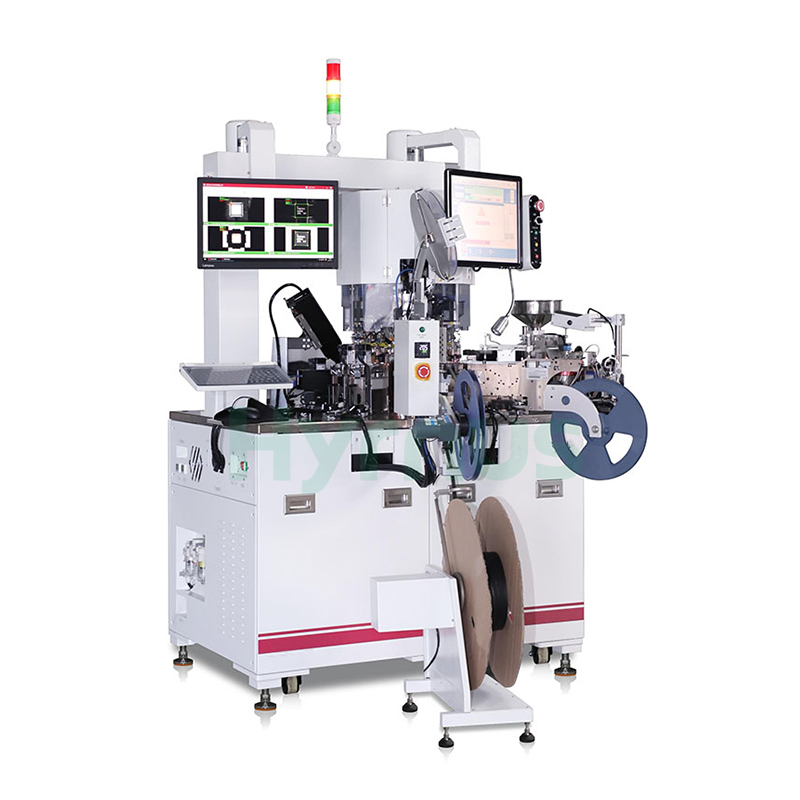

Taret Sıralayıcı
HY-TH800 Taret Tipi Entegre Sistem

Önerilen Ekipman Yapılandırması

İşlem	Önerilen Yapılandırma	Birincil İşlev
Gofret Arka Taşlama	HY-WT3005	Otomatik gofret inceltme, kalınlık kontrolü, hizalama, temizleme ve taşıma
Gofret Doğrama	HY-WD1202	Kesme hassasiyeti ve talaş kontrolü ile gofret ayırma
Kalıp Ekleme	HY-GD800	Kalıp alma, görüş hizalaması, yapıştırıcı veya lehimleme işlemi ve yüksek hassasiyetli yerleştirme
Tel Bağlama	HY-HW3850	Kalıp ile kurşun çerçeve arasındaki elektriksel bağlantı
Kalıplama	HY-PM252-6R	Transfer kalıplama ve paketleme kapsülleme
Kalıp Sonrası Kürleme	Kürleme Fırını	Kalıp sonrası kontrollü kürleme ve parti yönetimi
Kesme ve Şekillendirme	HY-TF210	TO252 kurşun kesme ve şekillendirme
İşaretleme	Otomatik Lazer Markalama Sistemi	Ürün tanımlama ve izlenebilirlik işaretlemesi
Son Test ve Sıralama	HY-TS980	Elektrik testleri, sınıflandırma ve otomatik cihaz sıralaması
Paketleme	HY-TH800	Yönlendirme kontrolü, sayım, paketleme ve etiketleme

Esnek Üretim Hattı Konfigürasyonları

Bağımsız Ekipman

Laboratuvarlar, süreç geliştirme, pilot üretim veya mevcut bir fabrikadaki bazı işlemlerin değiştirilmesi ve genişletilmesi için uygundur.

Yarı Otomatik Hat

Otomatik konumlandırma, işleme, inceleme ve veri kaydı kullanılırken, seçilen manuel yükleme veya transfer adımları korunarak tutarlılık artırılır ve iş gücüne bağımlılık azaltılır.

Tam Otomatik Hat

Otomatik besleme, malzeme transferi, çevrimiçi denetim, sıralama ve üretim verisi yönetimi yoluyla ekipmanları birbirine bağlayarak işlemler arasındaki elleçlemeyi azaltır ve yüksek hacimli üretimi destekler.

Çoklu Paket Uyumluluğu

Bazı makineler, fikstürleri, rayları, kalıpları, temas parçalarını, takımları ve proses programlarını değiştirerek TO252, TO220 veya diğer ilgili güç paketlerini destekleyebilir. Uyumluluk, gerçek paket boyutlarına, kurşun çerçeve yapısına, proses parametrelerine ve verimlilik gereksinimlerine göre değerlendirilmelidir.

Özelleştirilmiş TO252 Ambalaj Çözümü Talep Edin

Bize cihaz çiziminizi, kurşun çerçeve bilgilerini, proses akışını, hedef kapasiteyi, otomasyon gereksinimlerini ve fabrika koşullarını gönderin. HYRNUS projeyi değerlendirecek ve uygun bir bağımsız makine konfigürasyonu veya komple TO252 paketleme ve test hattı önerecektir.

Mühendislik Ekibimizle İletişime Geçin

Sıkça Sorulan Sorular

Bu hat, farklı TO252 cihazları için özelleştirilebilir mi?

Evet. Yapılandırma, kalıp boyutuna, kurşun çerçeve tasarımına, kalıp yapıştırma malzemesine, yapıştırma yöntemine, kalıplama yapısına, test programına, giriş ve çıkış formatına ve hedef verime göre ayarlanmalıdır.

Makineler ayrı ayrı satın alınabilir mi?

Evet. Müşteriler tek bir makine, birbirine bağlı birkaç işlem veya komple bir paketleme ve test hattı seçebilirler.

Bu ekipman TO220 ürünlerini de destekleyebilir mi?

Bazı ekipmanlar, fikstürler, kalıplar, raylar, takımlar, temas parçaları veya programlar değiştirildikten sonra TO220 veya ilgili güç paketlerini destekleyebilir. Nihai uyumluluk, ürün çizimlerinden ve proses gereksinimlerinden doğrulanmalıdır.

HYRNUS kurulum ve süreç desteği sağlıyor mu?

Anlaşmaya varılan proje kapsamına bağlı olarak, destek; kurulum, devreye alma, deneme üretimi, operatör eğitimi, bakım eğitimi ve sürekli teknik yardımı içerebilir.
