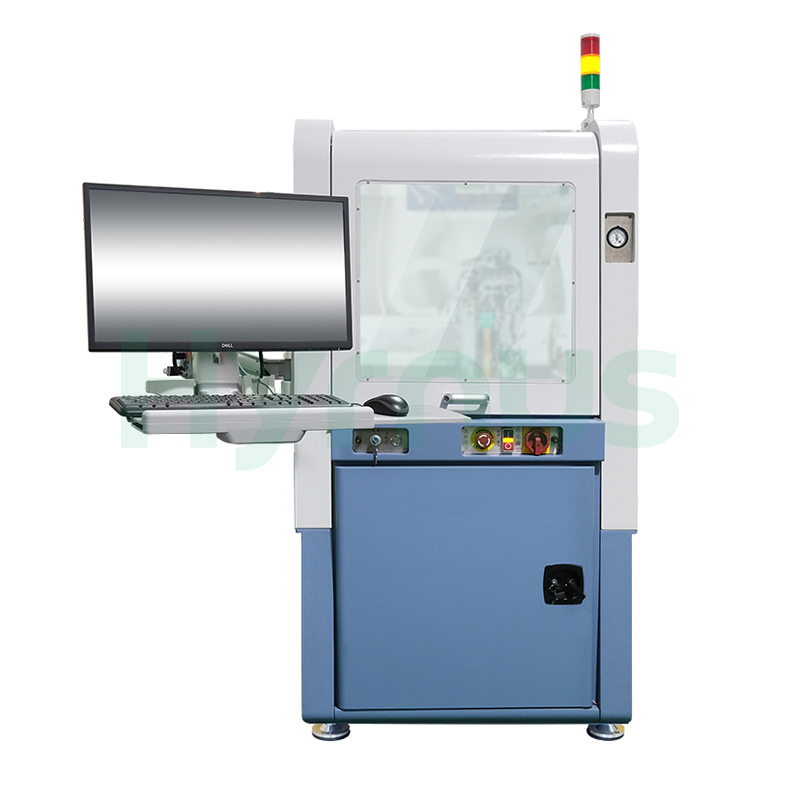

HY-DM300 Pnömatik Dağıtım Makinesi Elektronik bileşenlerin paketlenmesinde çoklu çip tam otomatik dağıtım süreçleri için özel olarak tasarlanmıştır ve elektronik bileşen üretiminde kilit ekipmanlardan biri olarak kabul edilmektedir.
Marka :
HYRNUSÜrün No. :
HY-DM300Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYüksek Hassasiyetli Otomatik Yapıştırıcı Dağıtıcı Pnömatik Dağıtım Makinesi
Ürün Tanıtımı
HY-DM300 Pnömatik Dağıtım MakinesiElektronik bileşen paketlemesinde çoklu çip dağıtım süreçleri için tasarlanmıştır. Kararlı ve hassas dağıtım sağlamak için portal tipi çift tahrikli bir platform kullanır ve güvenilir ürün hizalaması için yüksek hassasiyetli görüş konumlandırma sistemi ile donatılmıştır. Sistem, maksimum 150 mm taşıyıcı genişliğine sahip konveyör hattı çalışmasını destekler ve standart SECS-GEM protokolü aracılığıyla bilgi yönetimi gereksinimlerini karşılar. Musashi pnömatik dağıtım valfi, ±2 μm'ye kadar temas tipi hat içi yükseklik ölçüm doğruluğu, hızlı ürün değişimi ve esnek dağıtım deseni ayarları ile hibrit devreler, COB, MCM, MEMS, RF ve optoelektronik modüller için uygundur.
Ekipman Performansı
| HAYIR. | Özellik |
| 1 | Dağıtım doğruluğunu ve istikrarını sağlamak için tasarlanmış çift tahrikli portal platformu. |
| 2 | Çeşitli dağıtım prosesi gereksinimlerine uygun, hızlı ürün değişimi imkanı sunar. |
| 3 | Yüksek hassasiyetli görüş konumlandırma fonksiyonu |
| 4 | Bilgi yönetimi gereksinimlerini karşılar, standart SECS-GEM protokolünü destekler. |
| 5 | Konveyör hattı işletimi, maksimum uyumlu taşıyıcı genişliği 150 mm |
| 6 | Tek valfli konfigürasyon, Musashi pnömatik valf |
| 7 | Temas tipi yükseklik sensörü ile entegre hat içi yükseklik ölçümü, ±'ye kadar yükseklik ölçüm doğruluğu.2 μm |
| 8 | İsteğe bağlı vakum pompası ve hava kompresörü |
| 9 | Birden fazla yaygın önceden tanımlanmış dağıtım deseni, özel dağıtım desenlerini destekler. |
Teknik Özellikler
| HAYIR. | Parametre | Özellikler |
| 1. | Konumlandırma Doğruluğu | ±1 μm |
| 2. | Minimum Dağıtım İğne Çapı | Ø0,25 mm |
| 3. | Ray Yüksekliği | 900 ± 20 mm |
| 4. | Dağıtım Yöntemi | Pnömatik emme / Piezo valf / Vidalı valf |
| 5. | Görüntü Tanıma Sistemi | 5 megapiksel, birden fazla tanıma algoritmasını destekler. |
| 6. | Derinlik Kontrol Aralığı | Maks. 16 mm |
| 7. | Yükseklik Ölçümünün Doğruluğu | ±5 μm/±2um |
| 8. | Boy Ölçme Yöntemi | Temaslı veya temassız |
| 9. | Maksimum Taşıyıcı Boyutu | 210 mm × 150 mm |
| 10. | Dağıtım Modeli | Birden fazla yaygın önceden ayarlanmış desen, özel dağıtım desenlerini destekler. |
| 11. | Işık kaynağı | Koaksiyel ışık, halka ışık |
| 12. | İşletim Sistemi | Windows 10 |
| 13. | Basınçlı Hava İhtiyacı | 0,4-0,6 MPa, akış hızı >150 L/dak |
| 14. | Vakum Hattı Basıncı | ≤ -85 kPa |
| 15. | Ortam Nem Oranı | <%60 bağıl nem |
| 16. | Ekipman Net Ağırlığı | 1,3 ton |
| 17. | Giriş Gerilimi | AC 220V ± %10 |
| 18. | Nominal Güç | 1 kW |
| 19. | Nominal Frekans | 50/60 Hz |
| 20. | Ayak izi (G×D×Y) | 970 mm × 1570 mm × 2040 mm |
