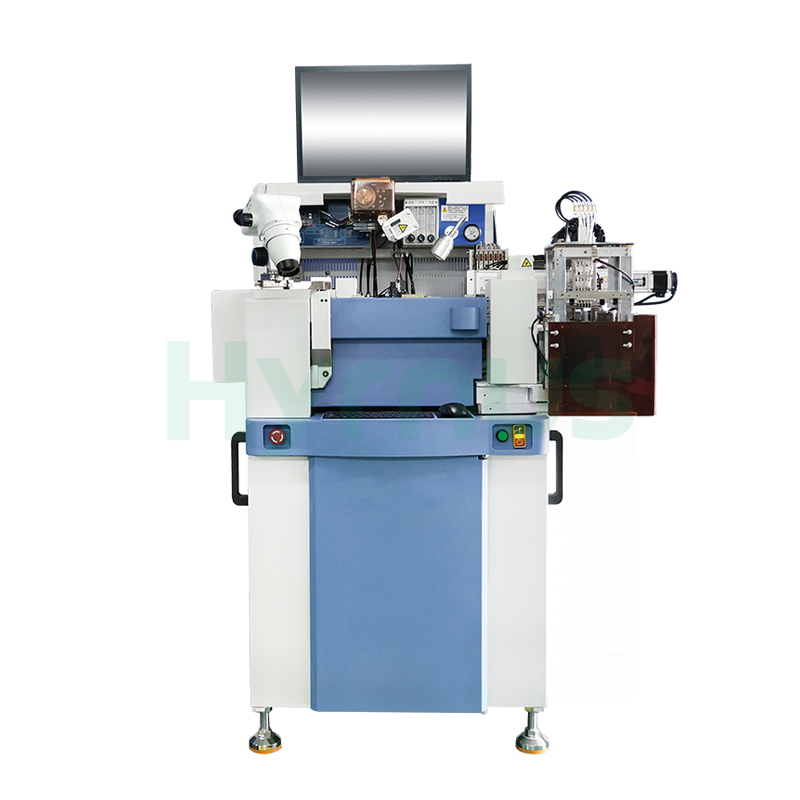

HY-WB400/HY-WB400P Tel Bağlama Makinesi Optik iletişim cihazı paketlemesinde çok düzlemli ara bağlantı için tasarlanmış, eğilebilir ve dönebilir bir iş tutucu tel bağlama sistemidir. Otomatik malzeme taşıma, özelleştirilebilir fikstürler, programlanabilir optik yol ve yüksek hassasiyetli XYZR doğrudan tahrik sistemine sahiptir. Hızlı geçiş ve PR Look Ahead özelliğiyle yüksek UPH (işlem başı üretim) ve verimli üretim performansı sunar.
Marka :
HYRNUSÜrün No. :
HY-WB400 / HY-WB400PSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYarı İletken Top Bağlayıcı Optik İletişim Bileşenleri Tel Bağlama Makinesi
Ürün Tanıtımı
HY-WB400/HY-WB400PTel Bağlama Makinesi Bu ürün, optik iletişim bileşenlerinin üretiminde çipler ve pinler arasındaki çok düzlemli ara bağlantı işlemine daha iyi uyum sağlamak üzere özel olarak tasarlanmış, eğilebilir/döndürülebilir bir iş tutucuya sahiptir. Optik iletişim bileşenlerinin paketlenmesi ve üretiminde kilit ekipmanlardan biri olarak kabul edilmektedir.
Özellikler
| HAYIR. | Özellik |
| 1 | Verimli malzeme taşıma ve sıkıştırma sistemi, otomatik yükleme ve boşaltma, müşteri ürünlerine göre özelleştirilebilir magazin ve fikstürler. |
| 2 | Programlanabilir optik yol sistemi |
| 3 | Verimli ve yüksek hassasiyetli XYZR direkt tahrik sistemi |
| 4 | Hızlı ürün değişimi, 30 dakikadan az sürer. |
| 5 | PR Look Ahead fonksiyonu, piyasadaki en yüksek üretim verimliliği (UPH) >1K @ 4-wire TO56 |
Teknik Özellikler
| HAYIR. | Parametre | Özellikler |
| 1. | İş Tutucu (Özelleştirilebilir) | |
| 2. | İş Tutucu Z Seyahati | 17 mm |
| 3. | Isıtıcı Sıcaklığı | Oda sıcaklığı ~ 300°C |
| 4. | İş parçası tutucu XY aralığı | 72 mm × 46 mm |
| 5. | İşletim Sistemi | Windows |
| 6. | Bağ Kurma Seyahati | 60 mm × 45 mm |
| 7. | Minimum Bond Ped Eğimi | 45 μm |
| 8. | Bağlanma Doğruluğu | ±3 μm @ 3σ |
| 9. | Tel Çapı | 18 μm ~ 50 μm |
| 10. | Maksimum Kablo Uzunluğu | 7 mm |
| 11. | Minimum Döngü Yüksekliği | 60 μm |
| 12. | Döngü Yüksekliği Doğruluğu | ±25,4 μm |
| 13. | Tel Salıncak | ±25 μm |
| 14. | Döngü Kontrolü | Tamamen programlanabilir |
| 15. | Optik Yol | 2~4 / 1.6~3.6 sürekli zoom, programlanabilir otomatik odaklama |
| 16. | Standart Bağlama Hızı | TO56 UPH >1K @ 4-telli (3 dönüşlü döngü) |
| 17. | Çip Konum Toleransı | X: ±190 μm, Y: ±140 μm |
| 18. | Çip Açısı Toleransı | Dönme ±45° |
| 19. | Ultrasonik Güç | 0~2 W |
| 20. | Bağlayıcı Güç | 0~360 g |
| 21. | Giriş Gerilimi | AC 220V ± %10 (50 Hz) |
| 22. | Basınçlı Hava İhtiyacı | 0,35~1 MPa, Φ10 hava bağlantı parçası |
| 23. | Ağırlık | Net ağırlık: 700 kg |
| 24. | Nominal Hava Tüketimi | 150 L/dak @ 0,5 MPa |
| 25. | Boyutlar (G×D×Y) | 1250 × 950 × 2100 mm |
| 26. | Döngü Modları | Q döngüsü / S döngüsü / BGA-Büküm |
| 27. | Sıkıştırma Plakası Yüksekliği | 5,2 mm |
| 28. | Kaynaklanabilir Düzlem Açıları | 0° / 12° / 90° / 270° |
Kullanım şartları
| No | Öğe | Gereksinimler |
| 1. | Ortam Sıcaklığı (Oda Sıcaklığı) | 15°C ~ 30°C |
| 2. | Ortam Bağıl Nem | %30 ~ %60 (yoğuşma yok) |
| 3. | Titreşim | Titreşim, ekipmanın doğruluğunu etkileyebilir; titreşim kaynaklarından uzak durun. |
| 4. | Güç Gereksinimleri | 1. 220V AC ± %10 |
| 2. Güç ≥ 2000W | ||
| 3. Frekans: 50Hz ± 1Hz | ||
| 5. | Topraklama | Uygun şekilde topraklanmalıdır. Topraklama özellikleri için yerel yönetmeliklere uyun. |
| 6. | Diğerleri | - Güç kaynağının makineye yakın bir yerde bulunduğundan emin olun. |
| - Sahada kurulumdan sonra, tesviye aleti ile hassas tesviye yapılması gerekmektedir. | ||
| - Makineyi gürültü, titreşim, yüksek ısı veya yağ kirliliğinin olduğu alanlarda kullanmayın. | ||
| - Makineyi soğutma fanlarının, havalandırma deliklerinin veya yağ kirliliği kaynaklarının yakınına kurmaktan kaçının. | ||
| 7. | Gerilim | 220V ± %10 |
| 8. | Sıklık | 50/60Hz |
| 9. | Topraklama | Topraklanmış olmalıdır. |
| 10. | Güç | ≥2000W |
| 11. | Arayüz Spesifikasyonu | 10A, Tek fazlı 3 telli |
