HY-SP855 tek taraflı bakır parlatıcı Yarı iletken sert ve kırılgan malzemeler için hassas taşlama ve parlatma işlemlerini gerçekleştirir. PLC dokunmatik kontrolü ve dahili disk şartlandırıcısı ile donatılmış olup, değişken frekanslı sürücü, kapalı devre basınç kontrolü ve plaka su soğutması özelliklerine sahiptir. Şartlandırılmış plaka düzlüğü 0,01 mm'ye ulaşarak, yüksek hassasiyetli alt tabaka seri üretiminde istikrarlı ve homojen bir işleme sağlar.
Marka :
HYRNUSÜrün No. :
HY-SP855Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaPLC Dokunmatik Kontrollü ve Disk Şartlandırıcılı Tek Taraflı Hassas Bakır Parlatma Makinesi
Ürün Tanıtımı
HY-SP855seri tek taraflı hassas bakır parlatma makinesi Çeşitli yarı iletken sert kırılgan malzemeler için yüksek hassasiyetli tek taraflı taşlama ve parlatma sağlar. PLC dokunmatik ekran kontrol sistemi ve dahili bağımsız disk şartlandırıcısı ile entegre edilmiş olup, tüm istasyonlarda istikrarlı çalışma ve mükemmel homojenlik için değişken frekanslı sürücü, kapalı devre basınç kontrolü ve sabit sıcaklıkta taşlama plakası su soğutması kullanır. Şartlandırmadan sonra, taşlama plakası düzlüğü 0,01 mm'ye ulaşır ve üstün TTV ve yüzey pürüzlülüğü performansı ile yüksek hassasiyetli yarı iletken alt tabakaların seri üretimini güvenilir bir şekilde destekler.
Ürün Avantajları
1. Bu tek taraflı hassas taşlama makinesi, yüksek taşlama verimliliği ve istikrarlı çalışma özelliğiyle gelişmiş mekanik yapı ve çoklu gelişmiş kontrol teknolojilerini benimser.
2. Makinenin tamamı PLC + dokunmatik ekran kontrol sistemi ile donatılmıştır. Bu sayede yüksek sistem kararlılığı ile basit parametre ayarı ve çalıştırma imkanı sağlanır.
3. Ana motor, yumuşak başlatma ve yumuşak durdurma özelliği sağlamak için değişken frekanslı hız kontrolü kullanır, böylece mekanik darbeyi ve iş parçası hasarını azaltır.
4. İş parçasına uygulanan taşlama basıncı, ultra yüksek basınç doğruluğu ve kararlılığını sağlamak için elektro-pnömatik oransal valf aracılığıyla kapalı devre basınç kontrolü ile hava silindirleri vasıtasıyla uygulanır.
5. Üst baskı plakası, tüm çalışma istasyonlarında tutarlı taşlama sonuçları sağlarken verimli işlem hızını da koruyan aktif tahrikli bir tasarıma sahiptir.
6. Öğütme plakası, bulamaç verimliliğini en üst düzeye çıkaran ve plaka deformasyonunu en aza indiren sirkülasyonlu su soğutma sistemi ile donatılmıştır.
7. Dahili bir disk şartlandırıcı entegre edilmiştir. Şartlandırma işleminden sonra taşlama plakasının düzlüğü 0,01 mm'ye ulaşabilir.
Uygulama Alanları
Esas olarak safir alt tabakalar, galyum nitrür (GaN), optik cam levhalar, silisyum karbür (SiC) alt tabakalar, safir epitaksiyel levhalar, silisyum levhalar, seramik levhalar, kuvars kristalleri ve diğer yarı iletken alt tabakalar dahil olmak üzere sert ve kırılgan malzemelerin tek taraflı hassas taşlama ve parlatma işlemlerinde kullanılır.

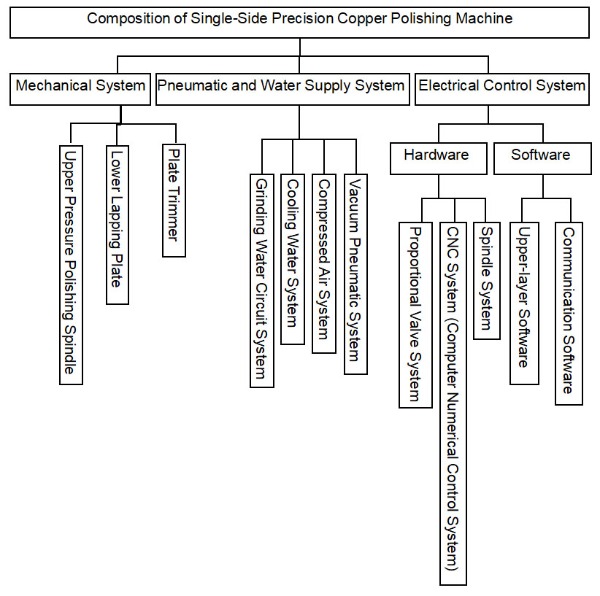

Ürün Bileşimi
Bu makine, mekanik sistem, pnömatik ve su besleme sistemi ve elektrik kontrol sisteminden oluşan modüler bir tasarıma sahiptir. Her bağımsız alt sistem, istikrarlı çalışma, hassas basınç kontrolü ve kolay bakım sağlar.
Teknik Parametre
| Parametre Adı | Parametre Değeri |
| Model | HY-SP855 |
| Taşlama Plakası Özellikleri (mm) | 855×255×12 |
| Seramik Plaka Çapı (mm) | 360 |
| Ana Motor Gücü | 11 KW / 380 V |
| Basınç Plakası Motor Gücü | 0,2 KW / 380 V (4 adet) |
| Giyinme Motoru Gücü | 0,2 KW / 380 V |
| Parlatma Plakasının Maksimum Dönme Hızı | 100 devir/dakika (maks.) |
| Ekipman İstasyonlarının Sayısı | 4 istasyon |
| Çalışma Modu | Yarı otomatik (manuel yükleme/boşaltma) |
| Zamanlama Aralığı | 0-999 dakika |
| Maksimum Ayar Basıncı | 300 kgf (kişi başına) |
| Minimum Ayar Basıncı | 20 kgf (kişi başına) |
| Hava Kaynağı | 0,4-0,6 MPa (kuru ve yağsız) |
| Nihai Vakum Basıncı (KPa) | -90 |
| Soğutma Suyu Basıncı | ≤ 2 kgf/cm² |
| Su Akış Hızı | 15 L/dakika |
| İç Mekan Sıcaklığı | 15℃-25℃ |
| Bağıl Nem | ≤ %80 |
| TTV (μm) | 4 inçlik 7 parçalı seramik plakaların işlenmesinden sonra ≤ 5 μm |
| Yüzey Pürüzlülüğü Ra (nm) | 20 nm |
| Toplam Ekipman Gücü (kW) | 12 kW |
| Toplam Ekipman Ağırlığı (kg) | Yaklaşık 3500 |
| Genel Boyutlar (Uzunluk × Genişlik × Yükseklik) | 1200×2150×2250 mm |
| Ana Plaka Sıcaklık Sensörünün Doğruluğu | ±5℃ |
| Verim | ≥ 1320 adet/gün |
Ana Ekipman Sistemi
| Sistem Kategorisi | Bileşen | Özellikler / Marka |
| Mekanik Yapı | Metal levha | Ulusal Standart 50×50×5 Kare Boru + Endüstriyel Sınıf Fırın Boyalı Dış Çerçeve |
| Parçalar | Yüzey Anodizasyon İşlemi Görmüş Paslanmaz Çelik 304 / AL6061 | |
| Mil | Şirket İçi Üretim (Temel Patent) | |
| Çalışma Döner Tablası | Şirket İçi Üretim (Temel Patent) | |
| Ana Motor | Tung Yuan | |
| Redüktör | Jiepai / Chengda | |
| Elektrik Kontrol Sistemi | PLC | Panasonic / Mitsubishi / Delta |
| Dokunmatik Ekran | Touchwon / Weintek / Advantech | |
| Güç Koruması | Kaçak Devre Kesici (Mean Well / Schneider) | |
| DC Güç Kaynağı | Anahtarlamalı Güç Kaynağı (Mean Well / Schneider) | |
| Pnömatik Sistem | Hava Silindiri | SMC / CKD / FESTO |
| Basınç Kontrolü | SMC / CKD / FESTO | |
| Basınç Düzenlemesi | SMC / CKD / FESTO | |
| Basınç Göstergesi | SMC / CKD / FESTO | |
| Solenoid Valf | SMC / CKD / FESTO |
Ürün Detayları
HY-WT9730, 12 inç'e kadar wafer'ları destekler. 3 adet hava yataklı taşlama mili ve 4 adet iş parçası hava yataklı mili ile donatılmış olup, kaba taşlama, ince taşlama ve parlatma işlemlerini entegre eder. Tamamen robotik iş akışı, gofret transferini, işlemeyi, temizlemeyi ve boşaltmayı otomatik olarak tamamlar; yalnızca manuel kaset beslemesi gereklidir. Ultra hassas Z ekseni beslemesi, üstün gofret düzlüğü ve hasarsız ayna cilalama sağlarken, sağlam çerçevesi istikrarlı seri üretimi garanti eder.
HY-SP910, basit kurulum, kolay kullanım ve istikrarlı performans için PLC ve dokunmatik ekran kontrol sistemi ile donatılmıştır. İnce bileşenler üzerinde ultra hassas tek taraflı parlatma işlemi gerçekleştirir ve yarı iletken alt tabakaları (safir, SiC, silikon ve epitaksiyel levhalar), optik cam levhaları, kuvars kristalleri, seramik levhaları, paslanmaz çelik iş parçalarını ve fiber optik konektörleri destekler.
