Yarı iletken paketleme için Tam Otomatik Çip Görünüm Kontrol Sistemi

HY-BI300 Tel Bağlama ve Çip Görünümü Kontrol Makinesi3,2 μm piksel hassasiyeti ve ±2 μm algılama doğruluğu ile %100 tam kapsama alanı sağlayan bu cihaz, tel kırılması, eksik bağlantılar, bilye kayması, soğuk bağlantılar, çapraz tel kısa devreleri ve çizikler, talaşlanma, kirlenme ve yapıştırıcı kalıntıları dahil olmak üzere kalıp yüzeyindeki anormallikleri tespit eder. Tescilli nokta bulutu algoritması, çapraz tel ve geniş alan derinliği senaryolarında görüntüleme engellerini aşarken, tel genişliği yüzdesi algılamalı çok katmanlı görüntü yakalama, gerçek zamanlı incelemeden proses optimizasyonuna kadar kapalı döngü bir veri zinciri oluşturur. Hem bağımsız çevrimdışı hem de hat içi konfigürasyonları destekleyen HY-BI300, otomotiv elektroniği ve endüstriyel sınıf üretim için kritik bir verim güvencesi olarak işlev görerek, yukarı akış kalıp bağlama, tel bağlama ve ayırma işlemlerine sorunsuz bir şekilde entegre olur. RGB çok kanallı ışık kaynağı ve ultra alan derinliği füzyon teknolojisi, karmaşık topografyada güvenilir algılama sağlar. Yönlendirilmiş programlama, yapay zeka destekli denetim algoritmaları ve kapsamlı üretim verisi izlenebilirliği ile bu AOI sistemi, iş gücüne bağımlılığı azaltır, kusur tespitini hızlandırır ve yüksek güvenilirlik gerektiren yarı iletken montaj hatlarında ilk geçiş verimliliğinde ölçülebilir iyileştirmeler sağlar.

Uygulama Senaryoları

Sadece 2 boyutlu görsel inceleme gerektiren hatlar: Standart tel bağlama işlemleri ve genel Bellek/Entegre Devre ucu bağlama işlemleri

Yüksek UPH (işlem başı üretim) gerektiren, maliyete duyarlı ve düşük 3D inceleme gereksinimlerine sahip uygulamalar.

Temel Algoritma ve Performans Özellikleri

Nokta bulutu algoritması, çapraz tel ve geniş alan derinliği senaryolarındaki görüntüleme zorluklarının üstesinden gelir. Çok katmanlı görüntü yakalama ve tel genişliği yüzdesi kusur tespiti, kusursuz bir veri bağlantısı kurmak için uygulanarak "gerçek zamanlı inceleme – hassas analiz – süreç optimizasyonu"nun tam süreçli kapalı döngü yönetimini oluşturur.

---

Yüksek Hızlı Uçuş Yakalama

Ultra Derin Odak Sentezi

Yüksek Hassasiyetli 3D Muayene

---

Yapay Zeka Destekli Programlama



Ürün Özellikleri

Bu sistem, çapraz tel kısa devreleri, anormal tel halkaları, kırık teller, bilye kayması, soğuk bağlantılar, düzensiz tel çapı ve yeniden bağlama sorunları gibi tel bağlama kusurlarını tespit ederken, çizikler, kırılmalar, yabancı parçacıklar, yapıştırıcı kalıntıları, çatlaklar ve yetersiz veya eksik işaretleme gibi kalıp yüzey kusurlarını ve ayrıca ped oksidasyonu, kirlenme ve boyutsal sapma gibi paket alt tabaka kusurlarını da belirler.

Tek katmanlı çapraz tel muayenesinin sınırlamalarını çok katmanlı algoritmalar ve tel genişliği yüzdesine dayalı kusur tespiti ile aşan sistem, kendi geliştirdiği nokta bulutu algoritması ve ultra derinlikli alan birleştirme teknolojisi ile çapraz tel ve geniş derinlikli alan senaryolarında güvenilir muayene sağlar. Sistem, geleneksel 3D hat tarama teknolojisine kıyasla üstün hassasiyet ve kare hızı sunar, esnek entegrasyon için hem bağımsız çevrimdışı hem de hat içi üretim modlarını destekler ve hızlı reçete kurulumu için yönlendirmeli programlama özelliğine sahip taşınabilir, kullanıcı dostu bir arayüze sahiptir.

Başlıca Özellikler

Öğe	Detaylar
Piksel Hassasiyeti	3,2 μm
Görüş Alanı (FOV)	22 mm × 22 mm
Alan Derinliği	200 μm
2B Muayene Doğruluğu	±2 μm
Tam İnceleme	%100
Döngü Yüksekliği Ölçümü	±10 μm
Uyumlu Ürün Boyutu	50~300 mm (Uzunluk) × 50~100 mm (Genişlik) × 0,1~5 mm (Kalınlık)
Uyumlu Dergi Boyutu	60~310 mm (Uzunluk) × 60~110 mm (Genişlik) × 110~170 mm (Kalınlık)

Parametre Özellikleri

Öğe	Parametre
Ekipman Adı	Tel Bağlama ve Kalıp Görünüm Kontrol Makinesi
Model	HY-BI300
2B Hassasiyet	3,2 μm
Görüş Alanı	22 mm × 22 mm
Tespit Edilebilir Lehim Bağlantı Hataları	Hata genişliği ≥ 3 Piksel, kontrast ≥ 30 bit: Lehim bağlantısı yok, lehim bağlantısı kayması, lehim bağlantısı boyutu, golf topu
Tespit Edilebilir Tel Bağlantı Hataları	Hata genişliği ≥ 3 Piksel, kontrast ≥ 30 bit: Hizalanmamış tel, eksik tel, kırık tel, tel kayması (serpantin yay), yeniden yapıştırma, yatay sarkma, paralel tel, fazla kuyruk
Tespit Edilebilir Kalıp Hataları	Hata genişliği ≥ 3 Piksel, kontrast ≥ 30 bit: Kalıp kırılması, kalıp dönmesi, kalıp eksikliği, köşe kırılması, siyah nokta, kayma, çizik, yabancı madde bulaşması, yapışkan kaplama
Yüzey Boyutu	50~300 mm (Uzunluk) × 50~100 mm (Genişlik) × 0,1~5 mm (Kalınlık)
Uyumlu Dergi Boyutu	60~310 mm (Uzunluk) × 60~110 mm (Genişlik) × 110~170 mm (Kalınlık)
Ekipman Boyutları	950 × 1500 × 1900 mm
Ağırlık	1500 kg ± 5%
Güç	2,5 kW

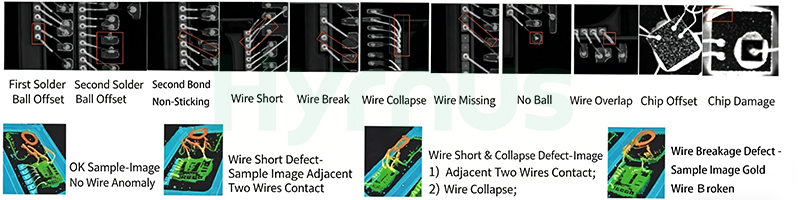

Muayene Maddeleri

Kablo Kopması	Kayıp Tahvil	Çizikler	Hizalama Hatası / Açısal Sapma
Kablo Demeti	Bağlantı Pedi Hizalama Hatası	Çatlama	Gümüş Tutkal/Epoksi Taşması
Tel Çökmesi	Anormal Top Çapı	Oksidasyon	Yontulma
Anormal Tel Arkı	Çip Görünüm Kusurları	Kirlenme	Eksik Çip

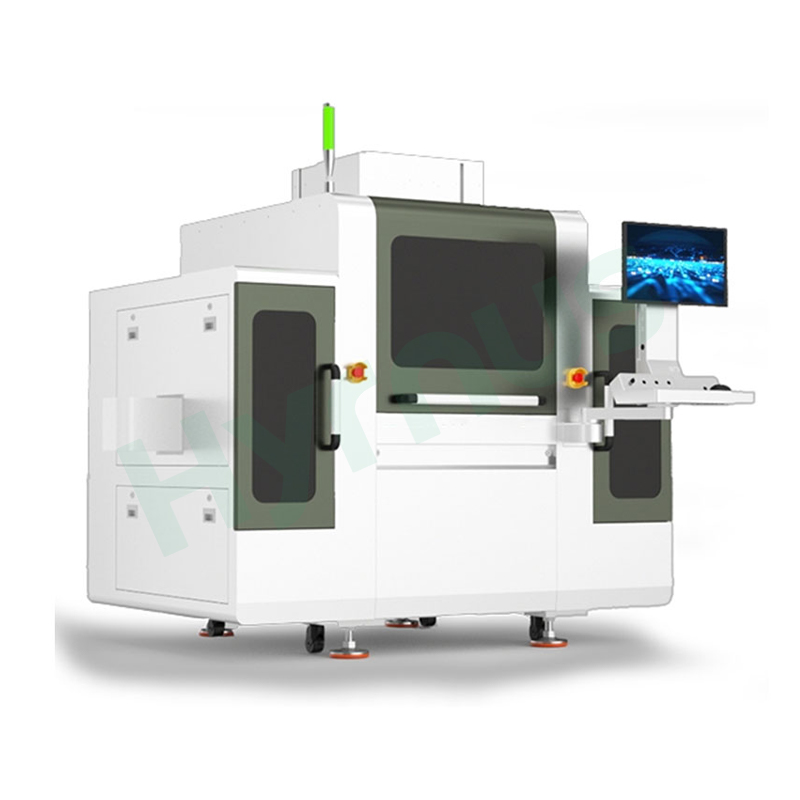

Ürün Detayları



Sıkça Sorulan Sorular

HY-BI300'ün işleyebileceği maksimum alt tabaka boyutu ve kalınlığı nedir?

HY-BI300, 50 mm ile 300 mm arasında uzunluğa, 50 mm ile 100 mm arasında genişliğe ve 0,1 mm ile 5 mm arasında kalınlığa sahip alt tabakaları destekler. Uyumlu magazin boyutları 60–310 mm uzunluk, 60–110 mm genişlik ve 110–170 mm yükseklik aralığındadır ve standart yarı iletken paketleme formatlarında geniş uyumluluk sağlar.

HY-BI300'ün 2 boyutlu inceleme doğruluğu ne kadar yüksek?

Sistem, 3,2 μm piksel hassasiyeti ve ±2 μm 2D inceleme doğruluğu sunarak, 3 piksel genişliğindeki kusurları minimum 30 bit kontrast eşiğiyle tespit edebiliyor. Bu hassasiyet seviyesi, otomotiv ve endüstriyel sınıf kalite standartları için kritik önem taşıyan mikro ölçekli tel ve kalıp yüzey anormalliklerinin güvenilir bir şekilde tanımlanmasını sağlıyor.

HY-BI300 hem çevrimdışı hem de hat içi üretim modlarını destekliyor mu?

Evet, HY-BI300, bağımsız çevrimdışı toplu denetim modunda veya tamamen entegre hat içi konfigürasyonda çalışabilir. Üretim akışlarını aksatmadan, yukarı akış kalıp bağlama ve tel bağlama ekipmanlarıyla ve aşağı akış ayırma işlemleriyle sorunsuz bir şekilde arayüz oluşturarak, mevcut üretim iş akışlarını bozmadan anahtar teslimi bir kalite kontrol düğümü olarak işlev görür.
