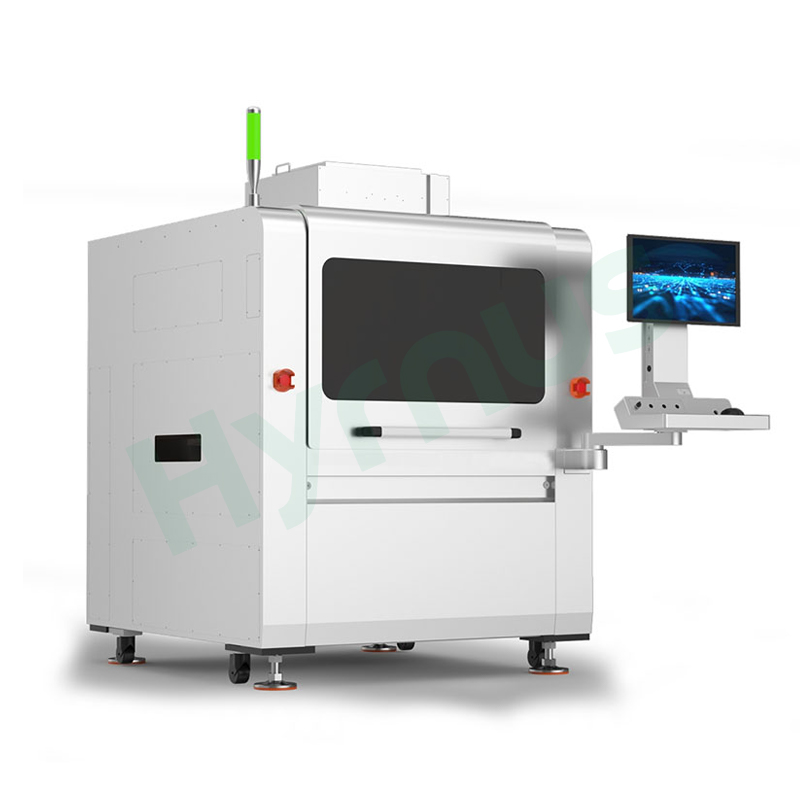

Yüksek Performanslı Tel Bağlama ve Çip Görünümü Kontrol Makinesi

Nokta bulutu algoritmaları, çapraz teller ve geniş alan derinliği içeren senaryolardaki görüntüleme zorluklarının üstesinden gelir. 2D+3D çift modlu inceleme, 2D'nin tüm görünüm kusurlarını kapsamasını sağlarken, 3D de üst düzey ürünler için katı inceleme standartlarını karşılamak üzere tel halkası yüksekliğini doğru bir şekilde ölçer. Çok katmanlı görüntü yakalama ve tel genişliği yüzdesine dayalı kusur değerlendirmesi ile sistem, veri bağlantısının önündeki engelleri kaldırır ve "gerçek zamanlı inceleme – hassas analiz – süreç optimizasyonu"nun tam bir kapalı döngü yönetimini oluşturur.

RGB Çok Kanallı Işık Kaynağı

Çok Kanallı Füzyon Teknolojisi

Altın Tel Çıkarma Algoritması

Yüksek Hızlı Uçuş Yakalama

Ultra Derin Odak Sentezi

Yüksek Hassasiyetli 3D İnceleme

Yapay Zeka Destekli Programlama

İnceleme Sonucunun Yeniden Değerlendirilmesiment

Ürün Özellikleri

Çapraz tel kısa devresi, anormal tel halkası, kırık tel, altın/alüminyum bilye kayması, soğuk bağlantı, düzensiz tel çapı

Yüzey çizikleri, kırıklar, yabancı parçacıklar, yapıştırıcı kalıntıları, çatlaklar, kötü işaretleme

Ped oksidasyonu, kirlenme, boyut sapması

Tek katmanlı çapraz tel muayene sorunlarını çözer.

Çok katmanlı algoritmaları ve tel genişliği yüzdesi bazlı hata tespitini destekler.

Hassasiyet ve kare hızı açısından geleneksel 3D çizgi tarama teknolojisine kıyasla önemli ölçüde daha üstün performans sergiliyor.

Bağımsız çevrimdışı veya hat içi üretimi destekler.

Çapraz telli ve ultra geniş alan derinliği senaryolarında tel bağlama ve kalıp görünümü incelemesi için kendi geliştirdiğimiz nokta bulutu algoritması + ultra geniş alan derinliği füzyon teknolojisi.

Taşınabilir ve kullanıcı dostu arayüz, yönlendirmeli programlama özelliğiyle birlikte.

Başlıca Özellikler

Öğe	Özellikler
Piksel Çözünürlüğü	3,2 μm
2B Muayene Doğruluğu	±2 μm
Tam İnceleme	%100
Döngü Yüksekliği Ölçümü	±10 μm
2B Piksel Çözünürlüğü	2,5 μm
2B Görüş Alanı (FOV)	10 mm × 10 mm
3B Piksel Çözünürlüğü	3,2 μm
3B Görüş Alanı (FOV)	22 mm × 22 mm
Alan Derinliği	200 μm
Uyumlu Ürün Boyutları	50~300 mm (Uzunluk) × 50~300 mm (Genişlik) × 0,1~30 mm (Yükseklik)

Parametre Özellikleri

Öğe	Parametre
Ekipman Adı	Tel Bağlama ve Kalıp Görsel Kontrol Makinesi
Model	HY-BI300P
2B/3B Doğruluk	2D: 2,5 µm
	3D: 3,2 µm
Görüş Alanı	2D: 10 mm × 10 mm
	3D: 22 mm × 22 mm
Tespit Edilebilir Lehim Bağlantı Hataları	Hata genişliği ≥ 3 Piksel, kontrast ≥ 30 bit: Bağlantı yok, bağlantı kayması, bağlantı boyutu, bağlantı kalınlığı, golf topu hatası
Tespit Edilebilir Kablo Arızaları	Hata genişliği ≥ 3 Piksel, kontrast ≥ 30 bit: Yanlış bağlantı, eksik tel, kırık tel, tel kayması (yılan gibi kıvrılma), yeniden bağlama, tel sarkması (yatay), köprülenmiş tel, fazladan kuyruk, tel sarkması (dikey), tel halkası yüksekliği, çapraz tel aralığı
Tespit Edilebilir Kalıp Hataları	Hata genişliği ≥ 3 Piksel, kontrast ≥ 30 bit: Kalıp kırılması, kalıp dönmesi, kalıp eksikliği, kalıp çatlağı, mürekkep lekesi, kalıp kayması, çizik, yabancı madde bulaşması, epoksi kaplama, kalıp eğimi
Yüzey Boyutu	50~300 mm (Uzunluk) × 50~300 mm (Genişlik) × 0,1~30 mm (Yükseklik)
Ekipman Boyutları	1400 × 1550 × 1750 mm
Ağırlık	1500 kg ± 5%
Güç Derecelendirmesi	2,5 kW

Muayene Maddeleri

Kablo Kopması	Kayıp Tahvil	Çizikler	Hizalama Hatası / Açısal Sapma
Kablo Demeti	Bağlantı Pedi Hizalama Hatası	Çatlama	Gümüş Tutkal/Epoksi Taşması
Tel Çökmesi	Anormal Top Çapı	Oksidasyon	Yontulma
Anormal Tel Arkı	Çip Görünüm Kusurları	Kirlenme	Eksik Çip

Ürün Detayları
