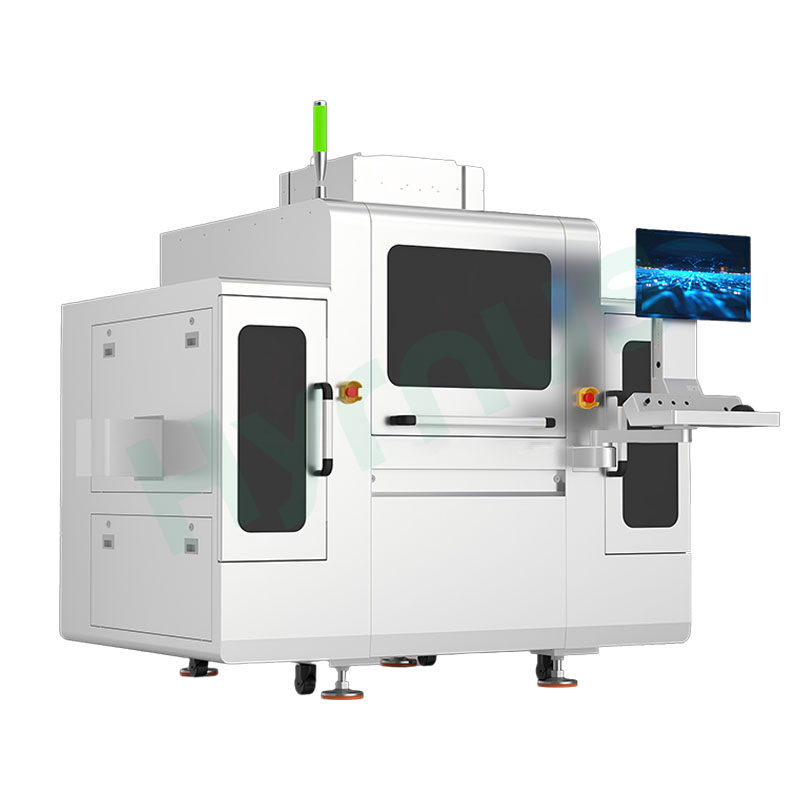

HY-BI300R Aoi TestiYüksek performanslı yarı iletken paketleme uygulamaları için tasarlanmış, gelişmiş bir 2D+3D entegre AOI inceleme platformudur; tel bağlama ve yonga yüzeyi incelemesini yüksekliğe duyarlı 3D ölçüm yetenekleriyle birleştirir.
Marka :
HYRNUSÜrün No. :
HY-BI300RSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYarı İletken Paketleme Uygulamaları için AOI Muayene Ekipmanları
Ürün TanıtımıHY-BI300R AOI MuayenesiHY-BI300R, kırılma, eksik bağlantılar, kayma, çapraz tel kısa devreleri, sarkma, halka yüksekliği sapması ve adım varyasyonu gibi tel bağlama kusurlarının yanı sıra, yonga yüzeyi kusurlarını (yonga, çizik, kirlenme, epoksi kaplama ve yonga eğimi) tespit ederken, altın top yüksekliği profillemesi, tel halka geometrisi ve alt tabaka eğrilmesi değerlendirmesi için kritik 3D işlevselliği de ekler. Yinelemeli çekirdek algoritma iyileştirmesiyle 85 patentli teknoloji üzerine kurulu olan HY-BI300R, hem 2D hem de 3D modlarında 3,2 μm çözünürlük, ±10 μm halka yüksekliği ölçüm doğruluğu ve %100 tam inceleme kapsamı sunar. Tescilli nokta bulutu algoritması, ultra alan derinliği füzyonu ve çok kanallı aydınlatma, karmaşık, yüksek yoğunluklu ara bağlantılarda güvenilir kusur tespiti sağlar. Yapay zeka destekli programlama, reçete oluşturmayı basitleştirirken, gerçek zamanlı yeniden değerlendirme ve kapalı döngü veri izlenebilirliği sürekli süreç optimizasyonunu sağlar. Üretim hattına sorunsuz entegrasyonla hem çevrimdışı hem de hat içi konfigürasyonları destekleyen bu denetim sistemi, otomotiv elektroniği, optik cihazlar ve yüksek güvenilirlik gerektiren yarı iletken üretim ortamları için gereken hassasiyeti, kararlılığı ve veri zekasını sunar.
Uygulama Senaryoları
2 boyutlu incelemeye dayalı olarak 3 boyutlu işlevsellikle geliştirildi.
Altın top yüksekliği, tel halka yüksekliği ve cihaz eğriliği gibi yüksekliğe duyarlı özelliklere sahip ürün serileri için uygundur.
Temel Algoritma ve Performans Özellikleri
Nokta bulutu algoritmaları, çapraz kablolar ve geniş alan derinliği içeren senaryolardaki görüntüleme zorluklarının üstesinden gelir. 2D+3D entegre inceleme, üst düzey ürünlerin katı inceleme standartlarını karşılar. Çok katmanlı görüntü yakalama ve kablo genişliği yüzdesine dayalı kusur tespiti ile sistem, veri bağlantısının önündeki engelleri kaldırır ve "gerçek zamanlı inceleme – hassas analiz – süreç optimizasyonu"nun tam süreçli kapalı döngü yönetimini oluşturur.
RGB Çok Kanallı Işık Kaynağı
Çok Kanallı Füzyon Teknolojisi
Altın Tel Çıkarma Algoritması
Yüksek Hızlı Uçuş Yakalama
Ultra Derin Odak Sentezi
Yüksek Hassasiyetli 3D İnceleme
Yapay Zeka Destekli Programlama
İnceleme Sonucunun Yeniden Değerlendirilmesimgiriş
Ürün Özellikleri
Çapraz tel kısa devresi, anormal tel halkası, kırık tel, altın/alüminyum bilye kayması, soğuk bağlantı, düzensiz tel çapı
Yüzey çizikleri, kırıklar, yabancı parçacıklar, yapıştırıcı kalıntıları, çatlaklar, kötü işaretleme
Ped oksidasyonu, kirlenme, boyut sapması
Tek katmanlı çapraz tel muayene sorunlarını çözer.
Çok katmanlı algoritmaları ve tel genişliği yüzdesi bazlı hata tespitini destekler.
Hassasiyet ve kare hızı açısından geleneksel 3D çizgi tarama teknolojisine kıyasla önemli ölçüde daha üstün performans sergiliyor.
Bağımsız çevrimdışı veya hat içi üretimi destekler.
Çapraz telli ve ultra geniş alan derinliği senaryolarında tel bağlama ve kalıp görünümü incelemesi için kendi geliştirdiğimiz nokta bulutu algoritması + ultra geniş alan derinliği füzyon teknolojisi.
Taşınabilir ve kullanıcı dostu arayüz, yönlendirmeli programlama özelliğiyle birlikte.Başlıca Özellikler| Öğe | Özellikler |
| 2B Piksel Doğruluğu | 3,2 μm |
| Görüş Alanı (FOV) | 22 mm × 22 mm |
| Alan Derinliği | 200 μm |
| Uyumlu Ürün Boyutu | 50–300 mm (Uzunluk) × 50–100 mm (Genişlik) × 0,1–30 mm (Yükseklik) |
| Uyumlu Dergi Boyutu | 60–310 mm (Uzunluk) × 60–110 mm (Genişlik) × 110–170 mm (Yükseklik) |
| 2B Muayene Doğruluğu | ±2 μm |
| Tam İnceleme | %100 |
| Döngü Yüksekliği Ölçüm Doğruluğu | ±10 μm |
Parametre Özellikleri| Öğe | Özellikler |
| Ekipman Adı | Tel Bağlama ve Çip Görünümü Kontrol Makinesi |
| Ekipman Modeli / Model | HY-BI300R |
| 2B/3B Doğruluk | 2B: 3,2 μm 3B: 3,2 μm |
| Görüş Alanı (FOV) | 22 mm × 22 mm |
| Tespit Edilebilir Bağlantı Kusurları | Hata genişliği ≥ 3 Piksel, kontrast ≥ 30 bit: Bağlantı yok, bağlantı kayması, bağlantı boyutu, bağlantı kalınlığı, golf topu |
| Tespit Edilebilir Kablo Arızaları | Hata genişliği ≥ 3 Piksel, kontrast ≥ 30 bit: Yanlış yerleştirilmiş tel, eksik tel, kırık tel, tel kayması (serpantin ilmek), yeniden yapıştırma, tel sarkması, köprülenmiş tel, fazla kuyruk, dikey tel, ilmek yüksekliği, tel aralığı |
| Tespit Edilebilir Çip Hataları | Hata genişliği ≥ 3 Piksel, kontrast ≥ 30 bit: Çip kırılması, çip dönmesi, çip eksikliği, kalıp çatlağı/kenar kırığı, mürekkep lekesi, kayma, çizik, yabancı madde bulaşması, epoksi kaplama, çip eğimi |
| Yüzey Boyutu | 50–300 mm (Uzunluk) × 50–100 mm (Genişlik) × 0,1–30 mm (Yükseklik) |
| Uyumlu Şarjör Taşıyıcı Boyutu | 60–310 mm (Uzunluk) × 60–110 mm (Genişlik) × 110–170 mm (Yükseklik) |
| Ekipman Boyutları | 2322 × 1300 × 1700 mm |
| Ağırlık | 1500 kg ± 5% |
| Güç Tüketimi | 2,5 kW |
Muayene Maddeleri
Kablo Kopması | Kayıp Tahvil | Çizikler | Hizalama Hatası / Açısal Sapma |
Kablo Demeti | Bağlantı Pedi Hizalama Hatası | Çatlama | Gümüş Tutkal/Epoksi Taşması |
Tel Çökmesi | Anormal Top Çapı | Oksidasyon | Yontulma |
Anormal Tel Arkı | Çip Görünüm Kusurları | Kirlenme | Eksik Çip |
Ürün Detayları
Sıkça Sorulan Sorular
Sistemlerimiz, kırılma, eksik bağlantı, çapraz tel kısa devreleri, top kayması, soğuk bağlantılar ve anormal arklar gibi tel bağlama kusurlarının yanı sıra çizikler, talaşlanma, kirlenme, çatlaklar ve yapıştırıcı kalıntısı gibi kalıp yüzeyi kusurlarını da tespit eder. HY-BI300R, top yüksekliği, tel halka profili ve alt tabaka eğriliği için 3 boyutlu ölçüm özelliği ekler.
Özel nokta bulutu algoritmaları, ultra alan derinliği füzyonu ve çok katmanlı görüntü yakalama ile birleştirilerek, kablolar arası ve geniş alan derinliği sorunlarının üstesinden gelinir. Çok kanallı RGB aydınlatma, karmaşık ve yoğun bağlantılı hatlarda güvenilir arıza tespiti sağlar.
Evet. Her iki model de bağımsız çevrimdışı çalışmayı veya kalıp bağlama, tel bağlama ve ayırma işlemleriyle hat içi entegrasyonu destekler. Yönlendirilmiş programlama ve yapay zeka destekli kurulum, hızlı reçete oluşturmayı ve sorunsuz iş akışı benimsemeyi sağlar.
±2 μm doğrulukla %100 tam denetim, manuel denetim iş gücünü azaltır, kusurları erken tespit ederek sonraki aşamalardaki verim kayıplarını önler ve sürekli süreç optimizasyonu için üretim verilerinin izlenebilirliğini sağlar; bu da doğrudan daha yüksek ilk geçiş verimi, daha düşük hurda maliyetleri ve yüksek güvenilirlik gerektiren otomotiv ve endüstriyel sınıf uygulamalarında müşteri güveninin artması anlamına gelir.
HY-BI300P Aoi Makinesi aşağıdaki özelliklerle donatılmıştır: Yarı İletken Paketleme Sonrası 2D+3D Tam Boyutlu Kalite Kontrol Ekipmanı, tel bağlama (altın tel / alüminyum tel bağlama) ve çip görünümündeki tüm kusurları kapsar.
HY-BI300 Aoi Ekipmanı Bu, yarı iletken arka uç kalite güvencesi için tasarlanmış, tamamen otomatik bir 2D AOI inceleme sistemidir ve SIP, COB, IC, güç cihazları, optik iletişim ve LED paketleme uygulamalarında tel bağlama ve yonga yüzeyi kusurlarını ele alır.
