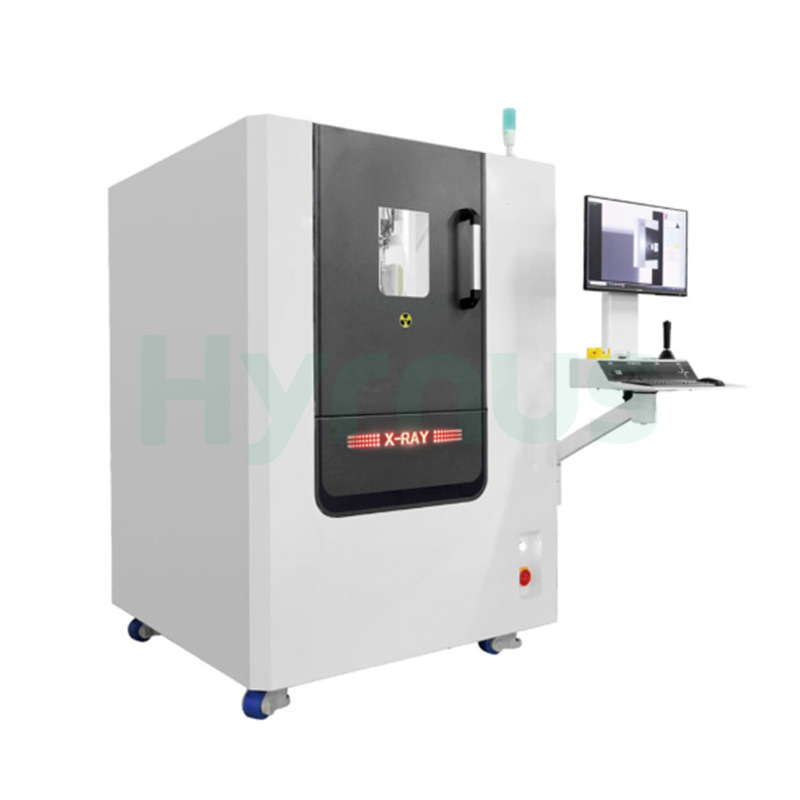

Yeni Nesil Enerji Pilleri ve Yarı İletkenler için Yarı Otomatik X-ışını İnceleme Sistemi

Ürün Fonksiyonları ve Çalışma Prensipleri

Bu cihaz, bir X-ışını kaynağı aracılığıyla X-ışınları yayar ve bu ışınlar test edilen nesnenin iç kısmına nüfuz eder. Alıcı, X-ışınlarını alır ve görüntüler oluşturur; personel bu görüntülere dayanarak test edilen nesnenin iç kusurlarını manuel olarak belirler.

Ürün Özellikleri

1. CNC Programlanabilir Hareket

Önceden ayarlanmış hareket yolları, otomatik çok noktalı denetimi destekler. Esas olarak küçük partiler halinde üretilen ürünlerin kalite değerlendirmesinde kullanılır ve denetim verimliliğini önemli ölçüde artırır.

2. Otomatik Kabarcık Ölçümü

Ürünlerin içindeki kabarcık ve boşlukların alan oranını hesaplamak için tek tıklamayla otomatik ölçüm.

3. Yüksek Çözünürlüklü Görüntüleme

Orijinal görüntüler, daha yüksek netlik sağlamak için algoritmalarla işlenir ve bu da ürün kusurlarının tespitini kolaylaştırır.

4. Çok Katmanlı Güvenlik Koruması

Cihazın tamamı kurşun bir kabinle çevrilidir ve radyasyon sızıntısı ulusal standart olan 1 μSv/h'nin altındadır. Kurşun kapılara, kapı açıldığında X-ışını emisyonunu otomatik olarak kesen kilitleme anahtarları takılmıştır. Ekipman radyasyon güvenliği sertifikasyonundan geçmiştir ve muafiyet belgeleri almıştır.

Teknik Özellikler 1



Modül	Öğe	Detaylar
Model		HY-XR5010A
X-ışını Kaynağı	Maksimum Tüp Voltajı	90KV
	Maksimum Tüp Akımı	200μA
	Maksimum Çıkış Gücü	8W
	Minimum Odak Noktası	7 μm
	X-ışını Tüpünün Kullanım Ömrü	Cihazın teslim tarihinden itibaren 8000 saat veya 1 yıl (hangisi önce gelirse; insan kaynaklı hasarlar hariç).
Görüntüleme Sistemi	Mekansal Çözünürlük	5,8 lp/mm
	Piksel Boyutu	85 μm
	Kare Hızı	35 fps (1×1)
	Etkin Düz Panel Algılama Alanı	128×128 mm
	Piksel Matrisi	1536×1536
	Eğim Fonksiyonu	İsteğe bağlı ±45° Eğim
	Büyütme	Geometrik Büyütme: 40X (Eğimli versiyon için 31X) Sistem Büyütme: 200X (Eğimli versiyon için 155X, açık parametrelerle sınırsız büyütme)
	Düz Panel Servis Ömrü	Cihazın teslim tarihinden itibaren 8000 saat veya 1 yıl (hangisi önce gelirse; insan kaynaklı hasarlar hariç).
Sahne	Maksimum Yüklenebilir Numune Ağırlığı	10 KG
	Sahne Boyutu	500 mm × 500 mm
	Etkin Aşama Algılama Aralığı	460 mm × 460 mm
	Ürün Teçhizatı	Gereksinimlere göre özelleştirilir.
Yazılım Sistemi	Navigasyon ve Konumlandırma	Desteklendi
	Otomatik Ölçüm	Desteklendi
	CNC Otomatik Muayene	Desteklendi
	Otomatik Uyku	X-ışını tüpünde 5 dakika boyunca işlem yapılmaması (ayarlanabilir)
	Hareket Kontrol Yöntemi	Fare, Klavye ve Joystick
Endüstriyel Bilgisayar (IPC)	Monitör	23,8 inç
	İşletim Sistemi	Win10
	Sabit Disk	1 TB SSD
Diğerleri	Toplam Makine Ağırlığı	1400 kg
	Kapı Açma Yöntemi	Manuel Sol Açılan Kapı
	X-ışını Sızıntısı	≤1,0 μSV/saat (Üçüncü tarafça onaylanmış bir radyasyon dozimetresi ile test edilmiştir)



Teknik Özellikler 2



Parametre	Model: HY-XR5010 (2D) Standart Versiyon	Model: HY-XR5010 (2D) Profesyonel Sürüm	Model: HY-XR5010 (2D) Premium Sürüm
Ekipman Performansı
Genel Boyutlar	1700 mm (Uzunluk) × 1100 mm (Genişlik) × 1800 mm (Yükseklik)
Makine Ağırlığı	800 kg
Güç Kaynağı	110V/220V/10A
Güç Tüketimi	1,5 kW
Eğim Açısı	± 0°
Ürün Girişi (İsteğe Bağlı)	Manuel / Otomatik Barkod Tarama
Etkin Muayene Aralığı	450 mm × 410 mm
Muayene Yöntemi	Manuel / Algoritma Tabanlı Muayene
Sahne Boyutu	510 mm × 460 mm
Maksimum Aşama Yükü	5 kg
Radyasyon Seviyesi	< 1 µSv/saat
Eksen Sayısı	4 eksen
X-ışını Kaynağı Performansı
Tüp Modeli	CNT Serisi	L Serisi
Tüp Tipi	Karbon Nanotüp (CNT) Kapalı Tüp	Yansıtıcı Kapalı Tüp
Maksimum Tüp Voltajı	90 kV	90 kV
Maksimum Tüp Akımı	150 µA	200 µA
Emisyon Açısı	90°	30° – 80°
Minimum Çözünürlük	3–15 µm	5–15 µm
Düz Panel Dedektör Performansı
Dedektör Modeli	Balina Serisi	NDT Serisi	MFG Serisi
Dedektör Tipi	Amorf Silikon	Yeni TFT	Amorf Silikon
Çözünürlük	4,0 Lp/mm	5,8 Lp/mm	10 Lp/mm
Piksel Boyutu	125 µm	85 µm	49,5 µm
Piksel Matrisi	1024 mm × 1248 mm	1536 mm × 1536 mm	2312 mm × 2904 mm
Etkin Görüntüleme Alanı	160 mm × 128 mm	130 mm × 130 mm	114 mm × 143 mm
A/D Dönüştürme Bit Derinliği	16 bit	16 bit	14 bit
Kare Hızı (1×1)	30 kare/saniye	20 kare/saniye	10 kare/saniye
Özellikler ve Uygulamalar	Gıda endüstrisinde yab cisim tespiti, 3C elektronikte lehim bağlantı kalitesi ve boşluk kontrolü ve yarı iletken endüstrisinde iç yapı kontrolü için uygundur.	Başlıca ürünlerin iç yapısı ve boyutlarının incelenmesinde kullanılır ve 0,01 mm'ye kadar doğruluk sağlar. PCBA ve yeni enerji alanlarında yüksek hassasiyetli ölçüm ekipmanı olarak yaygın olarak kullanılmaktadır.	Karmaşık yapılara ve yüksek hassasiyet gereksinimlerine sahip ürünler için tasarlanmıştır. Yarı iletken endüstrisinde altın tel ve bakır tel bağlama denetimi de dahil olmak üzere üst düzey elektronik denetiminde kullanılır.



Bileşen Açıklaması



HAYIR.	Fonksiyon Adı	Ana Bileşenler
1	X-ışını Algılama ve Görüntüleme Sistemi	X-ışını tüpü, düz panel dedektörü
2	X-ışını Radyasyon Koruma Sistemi	Kurşunla korunan muhafaza
3	Hareket Kontrol Sistemi	X/Y hareketli platform, hareket kontrol kartı
4	Görüntü İşleme Sistemi	Zhengye tarafından geliştirilen tescilli görüntü işleme ve inceleme yazılımı
5	Navigasyon Sistemi	Yüksek çözünürlüklü kamera
6	Yazılım Fonksiyonları	Çevrimdışı ölçüm modu, otomatik navigasyon, manuel gözlem, manuel değerlendirme. Otomatik değerlendirme işlevi tamamlayıcı bir özellik olarak sunulmaktadır ve kabul edilecek bir madde olarak dahil edilmemiştir.



Proses İşlem Akışı Gereksinimleri



Adım	Operasyon Tanımı
1	Kapıyı açarak malzemelerin elle yüklenmesi
2	Test ürününü ve fikstürü elle taşıyıcı platforma yerleştirin.
3	Kapıyı manuel olarak kapatın ve X-ışını kaynağını etkinleştirin.
4	Gezinti fonksiyonunu kullanarak test nesnesinin başlangıç ​​konumunu bulun.
5	Taşıyıcı aşama, önceden programlanmış yol boyunca hareket eder.
6	X-ışını cihazı otomatik görüntüleme yapar.
7	Operatör, görüntüye dayanarak sonucu (Tamam/Tamam değil) değerlendirir ve ürünü işaretler.
8	Yazılım, değerlendirme sonuçlarını saklar ve ilgili sonuç görüntülerini görüntüler.
9	X-ışını kaynağını devre dışı bırakın, kapıyı manuel olarak açın ve ürünleri ayırın.



Genel Ekipman Yapılandırması ve Standartları



Öğe	Özellikler
Ekipman Rengi	Ana gövde: RAL 9016 Beyaz (veya müşteri tarafından sağlanan renk örneğine bağlı olarak)
Güvenlik Standartları	Çin Halk Cumhuriyeti'nin elektromekanik ekipmanlar için geçerli güvenlik standartlarına uygundur.
Gürültü Seviyesi	≤ 75 dB (cihaz yüzeyinden 1 m mesafede ölçülmüştür)
Çalışma Sıcaklığı	25 ± 3°C
Çalışma Nem Oranı	≤ %60 bağıl nem (yoğuşmasız)
Güç Tüketimi	≤ 2 kW
Ekipman Boyutları	Uzunluk 1270 mm × Genişlik 1340 mm × Yükseklik 1800 mm (nihai boyutlar gerçek ürüne göre değişiklik gösterebilir)
