Lamine Güç Hücresi OH Tespiti için Hızlı 3D BT X-ışını Muayene Cihazı

Ürün Tanıtımı

HY-XRB8101 Hızlı 3D BT X-ışını Muayene Cihazı Yeni enerji üreticileri için özel olarak tasarlanmış, tahribatsız bir test cihazıdır. Lamine güç hücresi üretim hatlarını hedefleyen bu 3D BT X-ışını cihazı, hücre köşelerindeki Açık Delik (OH) kusurlarının incelenmesine odaklanarak, tüm süreç boyunca çevrimiçi kalite denetimini gerçekleştirir. Sistem, X-ışını penetrasyon görüntülemesine dayanır: hücre köşelerini birden fazla açıdan ışınlar ve düz panel bir dedektör sürekli 2D projeksiyon görüntüleri yakalar. Profesyonel 3D yeniden yapılandırma algoritmaları, bu görüntüleri yüksek çözünürlüklü 3D modellere dönüştürerek, hücre içi yapıların serbest sanal kesit gözlemini destekler.

Akıllı yapay zeka görsel algoritmalarıyla donatılmış olan bu ekipman, açık delik kusurlarını otomatik olarak tanımlayabilir ve sınıflandırabilir. Tutarlı ve yüksek hassasiyetli hat içi denetim sağlayarak, büyük ölçekli lamine hücre fabrikaları için bitmiş hücre verimliliğini etkin bir şekilde artırır ve manuel test maliyetlerini düşürür.

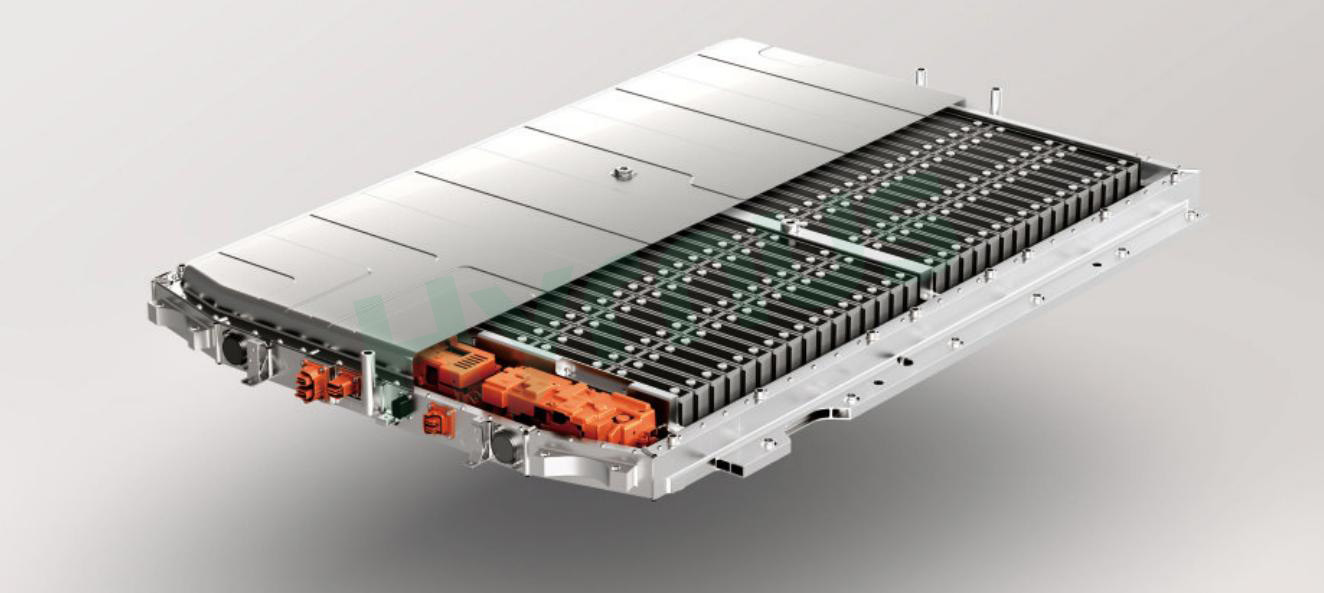

Ürün Uygulaması

Ürün Özellikleri

1. Özelleştirilebilir Görüntü Algoritmaları

Müşterilerin ürün özelliklerine göre özel yazılım algoritmaları geliştirerek, tamamen otomatik hata tespiti ve belirleme işlemini gerçekleştirin.

2. Yüksek Hassasiyet

Görüntüleme sisteminin yüksek dönme hassasiyetini sağlamak için yüksek hassasiyetli rulmanlarla donatılmıştır.

3. Yüksek Çözünürlük

10 μm'ye kadar görüntüleme çözünürlüğü elde edin.

4. Yüksek Verimlilik

Hassas hareket kontrolü ve gelişmiş algoritmalar kullanılarak, tek köşeli tarama ve yeniden yapılandırma işlemi 3 saniyeden kısa sürede tamamlanır.

5. Otomatik Köşe Değiştirme

Tek seferlik ürün kenetleme, dört köşe için otomatik tarama geçişini destekler.

6. Görüntü İyileştirme

Yeniden yapılandırma sonrasında dilim görüntülerinin kalitesini otomatik olarak iyileştirin.

7. Yapay Zeka Algoritmaları

Güçlü yapay zeka teknolojisi, son derece düşük yanlış tespit oranı sağlıyor.

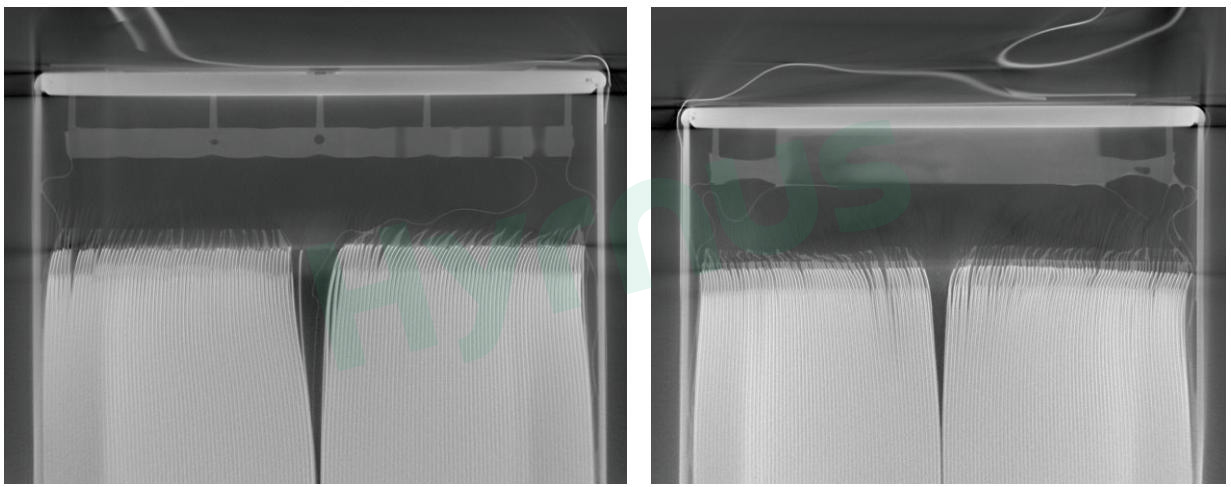

İnceleme Sonucu Görüntüleri

Prizmatik Hücre Muayenesi



Teknik Özellikler

Öğe			Özellikler
Model			HY-XRB8101
İnceleme Nesnesi			Lamine Pil
Muayene Kalemi			OH (Açık Delik Kusuru)
Görüntüleme Özellikleri	Görüntüleme Yöntemi	Çoklu Projeksiyon Görüntüleri Kullanarak 3 Boyutlu Tomografik Görüntüleme
	Görüntüleme Çözünürlüğü	İnceleme Nesnesine Göre Seçilebilir
	X-ışını Tüpü	Mikro odaklı Kapalı Tüp
	Düz Panel Dedektörü	FPD (Düz Panel Dedektörü)
Tarama Modu			Konik Işın Tarama
JIMA Kart Çözünürlüğü (Görüntü Tanımı)			≤ 5 μm
Büyütme			15×
İnceleme Nesnesi	Ürün Ağırlığı		≤ 10 kg
	Ürün Boyutları		Uzunluk: 300–650 mm; Genişlik: 60–150 mm; Kalınlık: 1–25 mm
Ölçüm Fonksiyonu			OH Arıza Analizi
Ekipman Özellikleri		Genel Boyutlar	U (Ön) 2900 × G 2100 × Y 2000 mm (monitör hariç)
		Ağırlık	Yaklaşık 11 ton
		Güç Kaynağı	AC 380/220V ±10%, 50 Hz
		Güç Tüketimi	9 kW
		Hava Basıncı	0,4–0,6 MPa
		Hareket Kontrol Yöntemi	Fare, Joystick ve Klavye
		Ana Kontrol Cihazı	İş İstasyonu Bilgisayarı
		Radyasyon Kaçağı	< 1 μSv/saat
