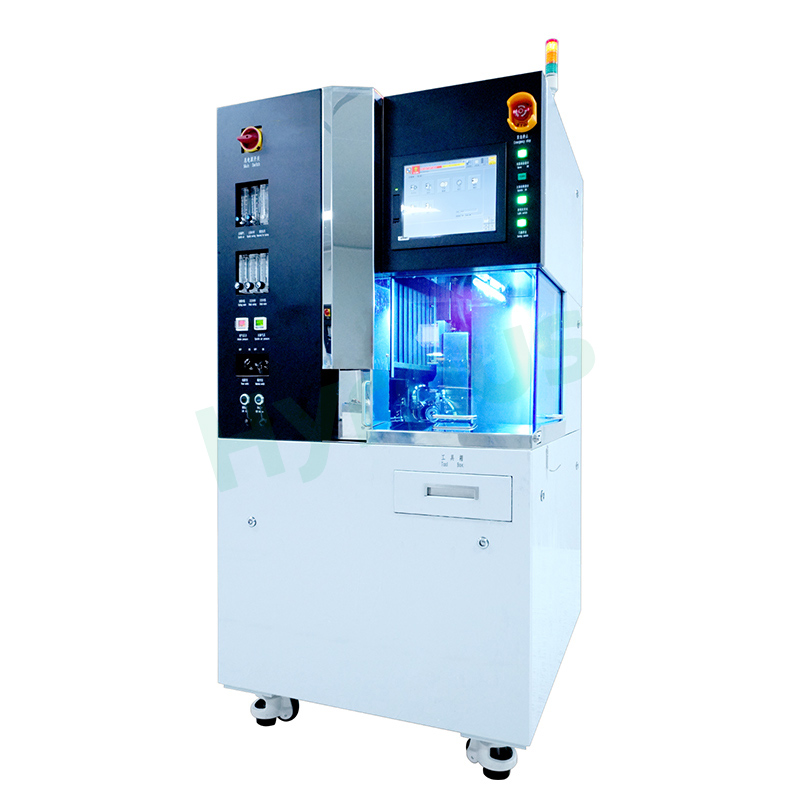

HY-PD801Bu, maksimum 210×210 mm iş parçası boyutuna sahip, 8 inçlik yarı otomatik tek milli şerit kesme testeresidir. Sağlam çerçevesi ve geliştirilmiş X ekseni, verimliliği %5 artırır. Kare çerçeveler, dokunmatik ekran, özel kesme algoritması, otomatik bıçak ön ayarı ve bıçak kırılması algılama özelliği ile donatılmış olup, istikrarlı hassasiyet ve kolay bakım sağlar ve otomatik fabrika entegrasyonu için GEM protokolünü destekler.
Marka :
HYRNUSÜrün No. :
HY-PD801Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaTek Milli Yarı Otomatik 8 İnçlik Bant Kesme Testeresi, Paket Ayırma İşlemi İçin
Ürün Tanıtımı
HY-PD801 bir Tek Milli Yarı Otomatik 8 İnçlik Şerit Kesme TesteresiYarı iletken paketlerinin tek tek ayrılması için, azami iş parçası boyutu 210×210 mm'dir.
Yüksek rijitliğe sahip çerçevesi ve optimize edilmiş X ekseni hızlı hareket mekanizmasıyla üretilen bu makine, üretim verimliliğini %5 oranında artırır. Optimize edilmiş 20 mm iş mili aralığı ve standart kare çerçeveler, seri üretim için tek seferde daha fazla iş parçasının yüklenmesine olanak tanır.
15 inçlik dokunmatik ekran, kendi geliştirdiği çok parçalı kesme algoritması, temassız otomatik bıçak ön ayarı ve çevrimiçi kırık bıçak tespiti ile donatılmış olan makine, uzun vadeli istikrarlı hassasiyet ve kolay bakım sağlar. Fabrika otomasyonlu üretim hatlarıyla sorunsuz entegrasyon için GEM yarı iletken iletişim protokolünü destekler.
Mükemmel yapısal tasarım
1. Yüksek rijitliğe sahip gövde, makinenin istikrarlı çalışmasını sağlar.
2. X ekseninin özel yüksek rijitlikli tasarımı, boş dönüş hızını önemli ölçüde artırarak üretim verimliliğini %5 oranında yükseltir.
3. İş mili aralığının 20 mm'ye optimize edilmesi, üretim verimliliğini etkili bir şekilde artırır.
4. Standart olarak kare çerçeve ile donatılmıştır, yuvarlak tepsilere kıyasla daha fazla ürün alabilir.
5. Merkezi yağlama sistemi, makinenin uzun vadeli hassasiyetini kolaylaştırır.
Ürün Uygulaması
DFN, QFN, BGA, seramik alt tabakalar ve mini LED panoları dahil olmak üzere paketlenmiş yarı iletkenlerin ayrıştırılması için uygundur.
Güvenilir ve kullanışlı işletim sistemi
1. 15 inçlik dokunmatik ekran, basit ve sorunsuz kullanım ile makine durumu hakkında daha fazla bilgi görüntüler.
2. Tüm sıvılar yazılım tarafından kontrol edilir ve program grubunda saklanır, böylece ürün değişiminde yapılan ayarlamalar korunmuş olur.
3. Çok parçalı kesim yolları için özel yazılım, geleneksel kesim yöntemlerine göre %10 daha hızlıdır.
4. Kendi geliştirdiğimiz hareket ve görüntü işleme algoritması, sistemin güvenilirliğini ve istikrarını artırır.
5. Fabrika otomasyon sistemiyle kolay entegrasyon için PRSM yarı iletken standart iletişim protokolü.
Teknik Özellikler
| Kategori | Öğe | Özellikler |
| İş Parçası Boyutu | Maksimum iş parçası boyutu | 210×210 mm (Uzunluk×Genişlik) |
| X Ekseni | Küp kesme aralığı | 220 mm |
| Besleme hızı aralığı | 0,1–1000 mm/s | |
| Küp kesme aralığı | 220 mm | |
| Y Ekseni | Tek adım | 0,001 mm |
| Konumsal doğruluk | 0,005 mm/220 mm içinde | |
| Maksimum geçerli vuruş | 25 mm (ø2" bıçaklı) | |
| Z Ekseni | Hareket çözünürlüğü | 0,001 mm |
| Tekrarlanabilirlik | 0,003 mm | |
| Maksimum bıçak çapı | ø60 mm | |
| θ Ekseni | Maksimum dönüş açısı | 380° |
| Mil | Çalışma hızı aralığı | 10000–60000 devir/dakika |
| Maksimum güç(KW) | 1.8/2.4, 60000 devir/dakikada | |
| Tork (NM) | 0.3/0.4 (15000–60000 rpm) | |
| Standart Fonksiyonlar | Kırık Bıçak Çevrimiçi Tespit | Evet |
| Temassız Bıçak Ön Ayar Sensörü | Evet | |
| GEM iletişim protokolü | Evet | |
| Çerçeve | Maksimum çerçeve boyutu | 210×210 mm (Uzunluk×Genişlik) |
| Güç Kaynağı | Güç girişi | Tek fazlı AC220V |
| Genel Boyutlar ve Ağırlık | Ekipman boyutları | 1020×890×1750 mm (Uzunluk x Genişlik x Yükseklik) |
| Ekipman ağırlığı | ≈800 KG |
Ürün Detayları
HY-WD1201, 8-12 inç çerçeveler için 310 mm X/Y hareket mesafesiyle maksimum Φ300 mm iş parçalarını işleyebilir. Sağlam titreşim önleyici yapı, 0,003 mm Y ekseni konumlandırma hassasiyeti ve 380° θ ekseni dönüşü ile donatılmış olup, Φ58 mm bıçaklarla uyumlu 10000-60000 rpm iş mili taşır. Bıçak denetimi, otomatik bileme, 15 inç dokunmatik kontrol ve GEM iletişimi ile standart olarak sunulan bu 1150x102x1750 mm/1000 kg'lık makine, silikon levhalar, SiC, seramik, optik cam ve manyetik malzemeler için hassas kesim gerçekleştirir.
HY-WD801, 6-8 inç çerçeveli wafer'lar için 220 mm X/Y hareket mesafesiyle maksimum Φ210 mm iş parçalarını işleyebilir. HY-WD1201 ile aynı hareket hassasiyetine, mil performansına, bıçak korumasına ve kontrol sistemine sahiptir ve 0,1–1000 mm/s besleme, 10000–60000 rpm mil hızı ve maksimum Φ58 mm bıçakları destekler. Kompakt (1020x890x1750 mm, 800 kg) ve küçük boyutlu yapısıyla wafer'ların, optik bileşenlerin ve seramik alt tabakaların küçük ve orta ölçekli hassas kesimi için tasarlanmıştır.
HY-PD1202, 300×300 mm'lik büyük çerçevelere uygundur. Tam kapalı devre Y kontrolü, 310 mm'lik hareket boyunca 0,005 mm doğruluk sağlarken, Z tekrarlama hassasiyeti 0,003 mm'de kalır. Temassız yükseklik algılama, çift ışıklı görüş, bıçak denetimi ve ağır hizmet tipi millerle donatılmıştır. Optimize edilmiş mil yerleşimi ve büyük kare tepsi, verimliliği %5 artırır; merkezi yağlama, uzun vadeli hassasiyet sağlar ve seri üretim otomasyon hatları için tamamen GEM uyumludur.
HY-PD802, maksimum 210×210 mm çerçeveleri destekler. Tam kapalı devre Y ekseni ızgara ölçeği, 220 mm hareket mesafesi içinde 0,005 mm doğruluk sağlar, Z ekseni tekrarlama hassasiyeti 0,003 mm'ye ulaşır. Temassız bıçak yüksekliği sensörü, çift ışıklı görüş, bıçak kırılması algılama ve ithal çift iş mili ile donatılmıştır. 15 inç dokunmatik ekranlı kompakt, düşük gürültülü ünite, toplu kesim, otomatik hizalama ve kesme noktasından devam etme özelliklerini destekler ve yarı otomatik hatlar için GEM protokolü ile uyumludur.
HY-PD1201, 12 inç'e kadar iş parçalarını destekleyen çok fonksiyonlu bir bant kesme testeresidir. Y ekseni, üstün konumlandırma doğruluğu için tam kapalı döngü ızgara ölçek kontrolüne sahiptir. Standart olarak NCS temassız yükseklik ölçümü, koaksiyel ve halka çift ışıklı görüş sistemi ve ithal yüksek hızlı mil ile birlikte gelir. Kompakt, düşük gürültülü ve kullanıcı dostu olan bu testere, çoklu levha kesimi, otomatik görüntü tanıma ve kesintilerden sonra kesime devam etme gibi tam fonksiyonlarıyla tüm sert ve kırılgan malzemeler için hassas kesim sağlar.
HY-WD601, 6 inçlik yarı iletken ve sert kırılgan iş parçaları için tasarlanmıştır. İthal yüksek hızlı iş mili ve Y ekseni ızgaralı kapalı devre kontrolü ile donatılmış olup, ultra hassas kesim performansı sunar. Koaksiyel ve halka ışıklı görüş, NCS yükseklik ölçümü ve BBD bıçak algılama özellikleriyle donatılmış olup, yarı iletken paketleme, optoelektronik ve yeni enerji sektörlerinde çok malzemeli hassas kesim taleplerini karşılar. Dokunmatik ekranlı kullanım, tam güvenlik koruması ve çoklu akıllı kesim modlarına sahiptir.
HY-IS1000, lazer modifikasyonu ve gofret ayırma işlemlerini birleştiren çift istasyonlu SiC külçe lazer dilimleme ve taşlama ekipmanıdır. Testere izi bırakmayan gofret ayırma için SiC külçelerinin içinde dahili modifiye katmanlar oluşturmak üzere ultra kısa darbeli lazer kullanır ve taşlanmış gofret TTV ≤1,1 μm ile yüksek verimlilik sağlar. Üçüncü nesil yarı iletken alt tabaka üretiminde vazgeçilmez bir seri üretim ekipmanıdır.
