HY-WD1201, 8-12 inç çerçeveler için 310 mm X/Y hareket mesafesiyle maksimum Φ300 mm iş parçalarını işleyebilir. Sağlam titreşim önleyici yapı, 0,003 mm Y ekseni konumlandırma hassasiyeti ve 380° θ ekseni dönüşü ile donatılmış olup, Φ58 mm bıçaklarla uyumlu 10000-60000 rpm iş mili taşır. Bıçak denetimi, otomatik bileme, 15 inç dokunmatik kontrol ve GEM iletişimi ile standart olarak sunulan bu 1150x102x1750 mm/1000 kg'lık makine, silikon levhalar, SiC, seramik, optik cam ve manyetik malzemeler için hassas kesim gerçekleştirir.
Marka :
HYRNUSÜrün No. :
HY-WD1201Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaKırık Bıçak Tespit Özelliğine Sahip 12 İnç Tek Milli Yarı Otomatik Dilimleme Testeresi
Ürün Tanıtımı

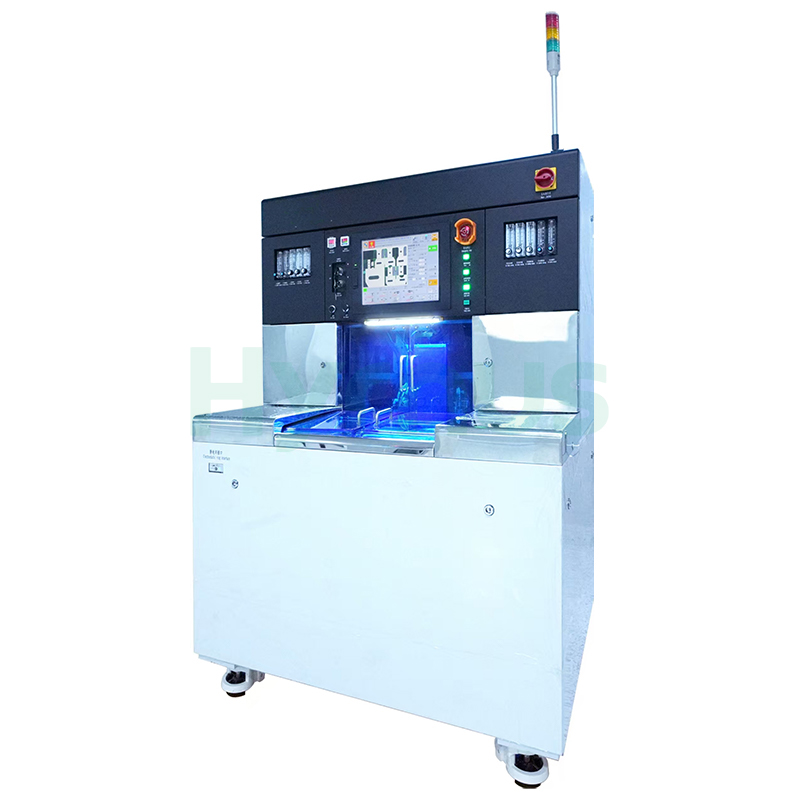

HY-WD1201 12 inç Tek Milli Yarı Otomatik Dilimleme Testeresi Φ300 mm'ye kadar maksimum iş parçası çapını destekler ve 8-12 inç çerçeveli iş parçalarına uygundur, 310 mm X/Y kesme hareketine sahiptir. Yüksek rijitliğe sahip bir çerçeve, titreşim sönümleyici Z ekseni ve yüksek hızlı X ekseni yapısı benimser. X ekseni ilerleme hızı 0,1–1000 mm/s, Y ekseni tam strok konumlandırma hassasiyeti ≤0,003 mm ve θ ekseni dönüşü 380°'ye ulaşır. Φ58 mm'ye kadar bıçaklar için 10000–60000 rpm yüksek hızlı iş mili ile donatılmıştır.
Standart konfigürasyon, çevrimiçi bıçak kırılma tespiti, temassız bıçak algılama ve otomatik bileme özelliklerini içerir. 15 inçlik dokunmatik kontrol sistemini benimser ve GEM iletişim protokolünü destekler. Tek fazlı AC220V ile çalışan makine, 1150*1020*1750 mm ölçülerinde ve yaklaşık 1000 kg ağırlığındadır. 8-12 inç silikon levhaların, silisyum karbürün, seramiklerin, optik camın ve manyetik malzemelerin hassas kesimi için uygundur.
Mükemmel yapısal tasarım1. Yüksek rijitliğe sahip gövde, makinenin istikrarlı çalışmasını sağlar.
2. Özel olarak tasarlanmış Z ekseni mekanizması, mil titreşiminden kaynaklanan konum sapmasını ortadan kaldırır.
3. X ekseninin özel yüksek rijitlik tasarımı, hızlı ilerleme hızını önemli ölçüde artırarak üretim verimliliğini yükseltir.
4. Yüksek mukavemetli malzemelerin kesimi sırasında bıçak bileme ihtiyaçlarını karşılamak için çevrimiçi bıçak bileme cihazı ile donatılmıştır.
5. Tamamen servo kontrollü taşıma mekanizması, sorunsuz taşıma sağlayarak taşıma sırasında küreğin hasar görme olasılığını ortadan kaldırır.
6. Daha kolay bakım için merkezi yağlama sistemi, makinenin uzun vadeli hassasiyetini sağlar.
Ürün Uygulaması
Bu ekipman 8-12 inç silikon levhalar, silisyum karbür levhalar, optik iletişim cihazları, seramik ve cam alt tabakalar ve manyetik malzemeler için kullanılabilir.
Güvenilir ve kullanışlı işletim sistemi
1.15 inçlik dokunmatik ekran, basit ve sorunsuz kullanım ile makine durumu hakkında daha fazla bilgi gösterir.
2. Tüm sıvılar yazılım tarafından kontrol edilir ve program gruplarında saklanır, bu da ürün değişiminde yapılacak ayarlamalar için zamandan tasarruf sağlar.
3. Kendi kendini geliştiren hareket kontrolü ve görüntü analiz algoritması, sistemin güvenilirliğini ve kararlılığını artırır.
4. Yarı iletken standart protokolü, fabrika otomasyon sistemleriyle entegrasyonu kolaylaştırır.
Teknik Özellikler
| Kategori | Öğe | Parametre |
| Model Bilgileri | Model | HY-PD1201 |
| Temel İş Parçası | İş parçasının maksimum boyutu | Φ300 mm |
| X Ekseni | Zar Atma Aralığı | 310 mm |
| Besleme Hızı Giriş Aralığı | 0,1–1000 mm/s | |
| Y Ekseni | Zar Atma Aralığı | 310 mm |
| Tek Adımlı Artış | 0,0001 mm | |
| Y Ekseni Konumsal Doğruluğu | 0,003 mm / 310 mm içinde | |
| Z Ekseni | Maksimum Geçerli Vuruş | 14,7 mm (Φ2" bıçak ile) |
| Hareket Çözümü | 0,00005 mm | |
| Tekrarlama Doğruluğu | 0,001 mm | |
| Maksimum Kullanılabilir Bıçak Çapı | Φ58 mm | |
| θ Ekseni | Maksimum Dönme Açısı | 380° |
| Mil | Çalışma Hızı Aralığı | 10000–60000 devir/dakika |
| Maksimum Güç (kW) | 1.8 / 2.4 (60000 devir/dakikada) | |
| Tork (N·M) | 0,3 / 0,4 (15000–60000 rpm) | |
| İşlevsel Özellikler | Kırık Bıçak Çevrimiçi Tespit | Evet |
| Temassız Otomatik Bıçak Ön Ayarı | Evet | |
| Otomatik Bileme | Evet | |
| GEM İletişim Protokolü | Evet | |
| Gofret Çerçevesi | Maksimum Kullanılabilir Çerçeve Boyutu | 8–12 inç |
| Diğer Özellikler | Güç Kaynağı | Tek fazlı AC220V |
| Ekipman Boyutları (L)WH) | 1150*1020*1750 mm | |
| Ekipman Ağırlığı | ≈1000 KG |
Kullanım Şartları
1. Atmosferik çiğ noktası -10℃ ile -20℃ arasında, kalıntı yağ içeriği 0,1 ppm ve filtreleme derecesi 0,01 μm/99,5% veya daha yüksek olan temiz basınçlı hava.
2. Cihazın yerleştirildiği odanın sıcaklığını 20℃ ile 25℃ arasında tutun ve ±1℃ içindeki dalgalanmayı kontrol edin.
3. Kesme suyunun sıcaklığını oda sıcaklığı +2℃ olacak şekilde, ±1℃ aralığında dalgalanmalarla kontrol edin.
4. Soğutma suyunun sıcaklığını, oda sıcaklığıyla aynı olacak şekilde, ±1℃'lik sapmalarla kontrol edin.
Ürün Detayları
HY-WD801, 6-8 inç çerçeveli wafer'lar için 220 mm X/Y hareket mesafesiyle maksimum Φ210 mm iş parçalarını işleyebilir. HY-WD1201 ile aynı hareket hassasiyetine, mil performansına, bıçak korumasına ve kontrol sistemine sahiptir ve 0,1–1000 mm/s besleme, 10000–60000 rpm mil hızı ve maksimum Φ58 mm bıçakları destekler. Kompakt (1020x890x1750 mm, 800 kg) ve küçük boyutlu yapısıyla wafer'ların, optik bileşenlerin ve seramik alt tabakaların küçük ve orta ölçekli hassas kesimi için tasarlanmıştır.
HY-PD1202, 300×300 mm'lik büyük çerçevelere uygundur. Tam kapalı devre Y kontrolü, 310 mm'lik hareket boyunca 0,005 mm doğruluk sağlarken, Z tekrarlama hassasiyeti 0,003 mm'de kalır. Temassız yükseklik algılama, çift ışıklı görüş, bıçak denetimi ve ağır hizmet tipi millerle donatılmıştır. Optimize edilmiş mil yerleşimi ve büyük kare tepsi, verimliliği %5 artırır; merkezi yağlama, uzun vadeli hassasiyet sağlar ve seri üretim otomasyon hatları için tamamen GEM uyumludur.
HY-PD802, maksimum 210×210 mm çerçeveleri destekler. Tam kapalı devre Y ekseni ızgara ölçeği, 220 mm hareket mesafesi içinde 0,005 mm doğruluk sağlar, Z ekseni tekrarlama hassasiyeti 0,003 mm'ye ulaşır. Temassız bıçak yüksekliği sensörü, çift ışıklı görüş, bıçak kırılması algılama ve ithal çift iş mili ile donatılmıştır. 15 inç dokunmatik ekranlı kompakt, düşük gürültülü ünite, toplu kesim, otomatik hizalama ve kesme noktasından devam etme özelliklerini destekler ve yarı otomatik hatlar için GEM protokolü ile uyumludur.
HY-PD801Bu, maksimum 210×210 mm iş parçası boyutuna sahip, 8 inçlik yarı otomatik tek milli şerit kesme testeresidir. Sağlam çerçevesi ve geliştirilmiş X ekseni, verimliliği %5 artırır. Kare çerçeveler, dokunmatik ekran, özel kesme algoritması, otomatik bıçak ön ayarı ve bıçak kırılması algılama özelliği ile donatılmış olup, istikrarlı hassasiyet ve kolay bakım sağlar ve otomatik fabrika entegrasyonu için GEM protokolünü destekler.
HY-PD1201, 12 inç'e kadar iş parçalarını destekleyen çok fonksiyonlu bir bant kesme testeresidir. Y ekseni, üstün konumlandırma doğruluğu için tam kapalı döngü ızgara ölçek kontrolüne sahiptir. Standart olarak NCS temassız yükseklik ölçümü, koaksiyel ve halka çift ışıklı görüş sistemi ve ithal yüksek hızlı mil ile birlikte gelir. Kompakt, düşük gürültülü ve kullanıcı dostu olan bu testere, çoklu levha kesimi, otomatik görüntü tanıma ve kesintilerden sonra kesime devam etme gibi tam fonksiyonlarıyla tüm sert ve kırılgan malzemeler için hassas kesim sağlar.
HY-WD601, 6 inçlik yarı iletken ve sert kırılgan iş parçaları için tasarlanmıştır. İthal yüksek hızlı iş mili ve Y ekseni ızgaralı kapalı devre kontrolü ile donatılmış olup, ultra hassas kesim performansı sunar. Koaksiyel ve halka ışıklı görüş, NCS yükseklik ölçümü ve BBD bıçak algılama özellikleriyle donatılmış olup, yarı iletken paketleme, optoelektronik ve yeni enerji sektörlerinde çok malzemeli hassas kesim taleplerini karşılar. Dokunmatik ekranlı kullanım, tam güvenlik koruması ve çoklu akıllı kesim modlarına sahiptir.
HY-IS1000, lazer modifikasyonu ve gofret ayırma işlemlerini birleştiren çift istasyonlu SiC külçe lazer dilimleme ve taşlama ekipmanıdır. Testere izi bırakmayan gofret ayırma için SiC külçelerinin içinde dahili modifiye katmanlar oluşturmak üzere ultra kısa darbeli lazer kullanır ve taşlanmış gofret TTV ≤1,1 μm ile yüksek verimlilik sağlar. Üçüncü nesil yarı iletken alt tabaka üretiminde vazgeçilmez bir seri üretim ekipmanıdır.
