Otomatik Ultrasonik Ağır Alüminyum Tel Kama Bağlama Makinesi

Ürün Tanıtımı

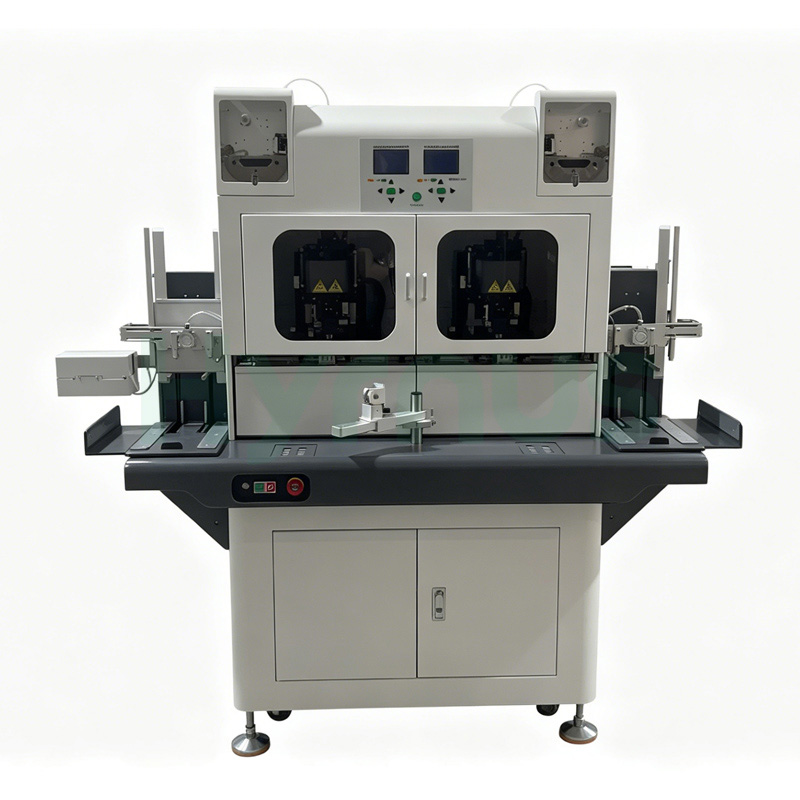

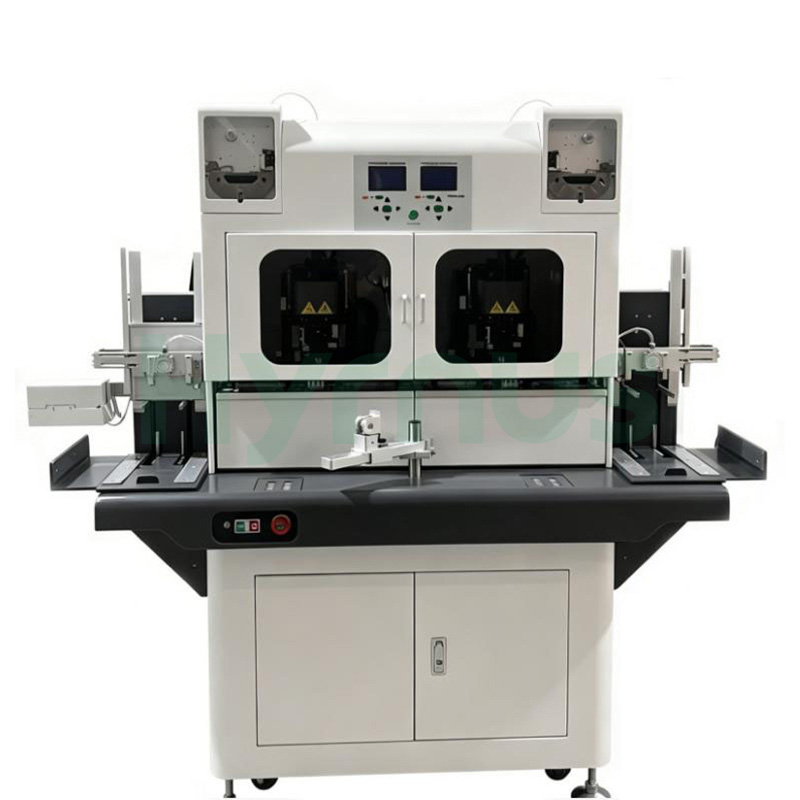

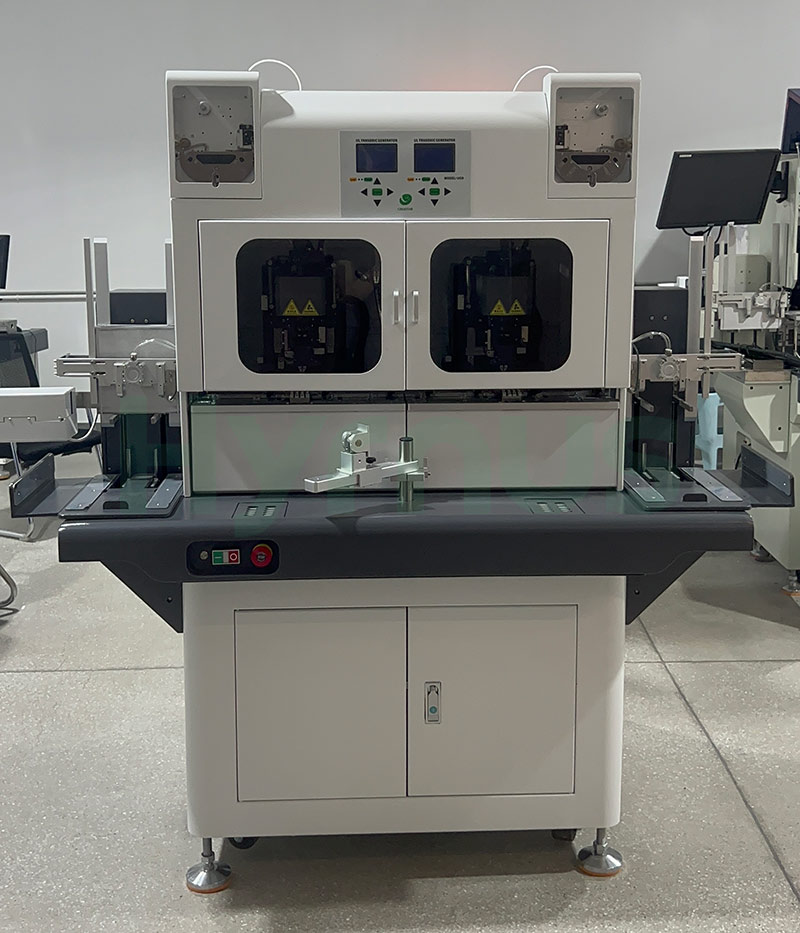

HY-HW3850 Otomatik Ultrasonik Ağır Alüminyum Tel Kama Bağlayıcı TO-220, TO-3P, TO-247, TO-252, TO-251, TO-263 ve benzeri ürünler de dahil olmak üzere tek sıralı ve çok sıralı güç yarı iletken paketleri için tasarlanmıştır.

Çift yapıştırma başlığı, hassas doğrusal motor tahrikleri kullanır ve farklı açılarda yapıştırma için otomatik olarak dönebilir. Gelişmiş PR görüntü tanıma, dijital ultrasonik kontrol ve sabit basınç kontrolü, doğru konumlandırma ve tutarlı yapıştırma kalitesi sağlar. İki yapıştırma başlığı ayrıca farklı tel çaplarını aynı anda işleyebilir ve 125 ila 500 μm arasındaki alüminyum telleri destekler.

Otomatik yükleme ve boşaltma, tel besleme izleme ve arıza alarmı fonksiyonlarıyla donatılmış olan makine, manuel müdahaleyi azaltarak sürekli üretime olanak tanır. TO-220 çift telli bağlama için üretim kapasitesi saatte yaklaşık 2,2–2,7 bin adede ulaşarak, güç yarı iletken cihazlarının verimli seri üretimi için uygun hale gelir.

Uygulamalar

Özellikler

HAYIR.	Öğe	Tanım
1	Ultra Hassas Bağlama	Altın tel bağlama makinelerinde kullanılanla aynı görüntü tanıma yazılımını kullanır ve düzensiz gri tonlamaya sahip çipler için otomatik görüntü kurtarma özelliğine sahiptir. Daha yüksek bağlama doğruluğu sağlamak için birden fazla şablon tek tek kalibre edilir.
2	Uluslararası Standart Bağlama Kalitesi	Tel bağlama performansı, ithal ekipmanlarla eşdeğerdir. Bağlama parametreleri, halka yüksekliği ve açıklığı dijital olarak ayarlanabilir, bu da istikrarlı ve tutarlı bağlama noktaları sağlar.
3	Sektör Lideri Bağlama Hızı	Çin'de yapıştırma hızı en üst sırada yer alıyor. 125 içinμm alüminyum tel ile 2,5 metreye kadar ulaşılabilir.–Saatte 3.000 çift telli bağlantı kapasitesiyle iş verimliliğini önemli ölçüde artırıyor.
4	Otomatik Yükleme ve Boşaltma Sistemi	Patentli otomatik yükleme/boşaltma sistemi ile donatılmış olup aynı anda 4 malzeme kutusunu taşıyabilir. Bir operatör 4 kutuyu yönetebilir.–5 makine ile tam otomatik seri üretim gerçekleştiriliyor.
5	Servo Motor Tahrikli	Genel dengeyi ve üretim kapasitesini artırmak için servo motorlar kullanılmıştır.
6	Çince İşletim Arayüzü	Basit Çince kullanım menüsü, kullanımı ve eğitimi kolaylaştırır.
7	Hassas İthal Fiber Optik Sensör	Kablo besleme ve yapıştırma kalitesini gerçek zamanlı olarak izleyerek, zayıf yapıştırma ve kablo yapışmama sorunlarını etkili bir şekilde tespit eder.
8	Kolay Sarf Malzemesi Eşleştirme	Sarf malzemeleri, orijinal ekipman makinelerinde kullanılanlarla doğrudan uyumludur.
9	Kablo Kelepçesi Fonksiyonu	Dahili tel kelepçesi, çip üzerindeki çift bağlantı noktalarında ark oluşumunu sağlar.

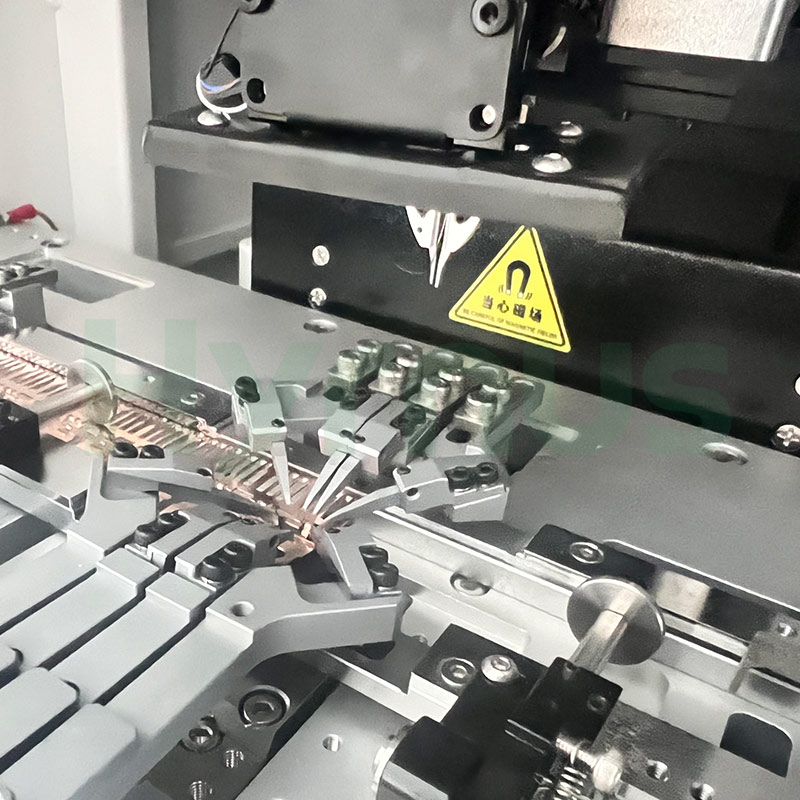

Gelişmiş görüntü tanıma ve otomatik konumlandırma teknolojisini benimseyen bu cihaz, çoklu yapıştırma ürünleri için her noktanın ayrı ayrı ayarlanabildiği otomatik ve hassas yapıştırma noktası konumlandırması sağlar. Otomatik frekans takibi ve optimize edilmiş yapıştırma başlığı tasarımına sahip güçlü dijital ultrasonik sistem, istikrarlı ve güvenilir yapıştırma kalitesi sağlar. Tescilli dijital basınç kontrol sistemi, yapıştırma tutarlılığını sağlamak için sabit basınç çıkışı sağlar. Yükleme ve boşaltma mekanizması, güvenilir çalışma için çoklu elektronik sensörler ve kontak kontrolü ile donatılmıştır; iyi tasarlanmış fikstür ve benzersiz besleme yöntemi ise kaynak kalitesini garanti eder ve verimliliği büyük ölçüde artırır. Hassas mekanik iletim, güvenilir endüstriyel PC ve tescilli yazılım, yüksek yapıştırma konumlandırma doğruluğunu sağlar. İlk yapıştırma hatası, anormal tel beslemesi ve diğer sorunlar için arıza alarmı ve kapatma fonksiyonları, kusur oranını etkili bir şekilde azaltır ve verimliliği artırır. Kullanıcı dostu tasarım, yeni operatörlerin işlemi hızlı bir şekilde öğrenmesini sağlar ve bir kişi aynı anda birden fazla makineyi çalıştırarak iş verimliliğini daha da artırabilir.
