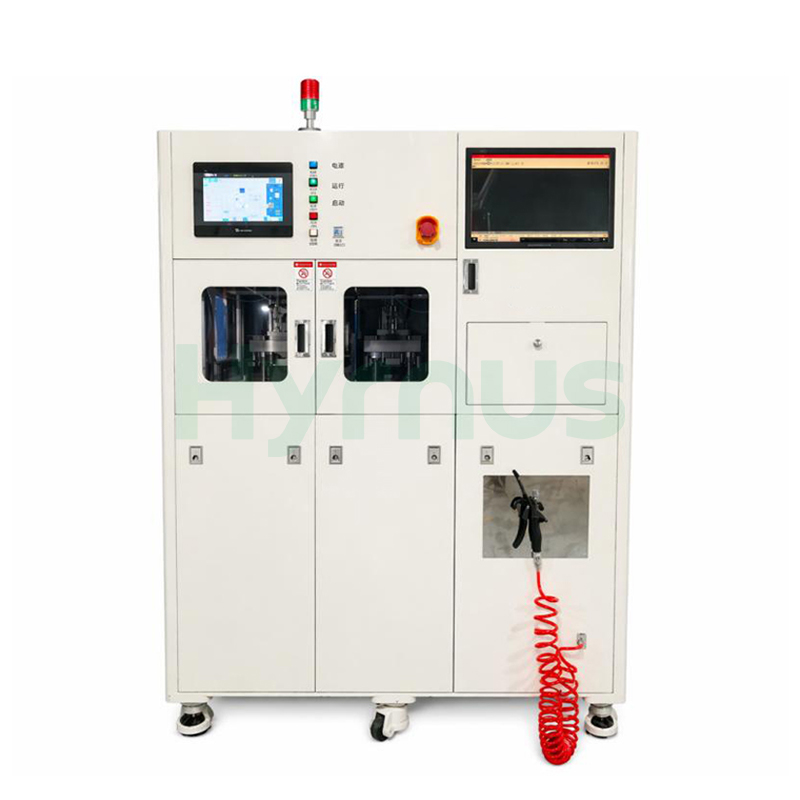

TO252-6R Paketi için Otomatik Kesim ve Şekillendirme Sistemi

HY-TF210 Yarı İletken Kurşun Şekillendirme Ekipmanı, iki kalıplı bir konfigürasyon kullanır: Kalıp 1, CCD denetimi ile degate, trim 1 ve trim 2 işlemlerini gerçekleştirir; Kalıp 2 ise kesme, form 1, form 2 ve ayırma işlemlerini gerçekleştirir. Her strok 24 pozisyonu (kurşun çerçevesi başına 192 parça) işler ve ≤0,08 mm delme çapağı, ≤0,03 mm delme merkez sapması, ≤±0,15 mm kurşun eş düzlemliliği ve ≤±0,15 mm "S" şeklinde kurşun kontrolü elde edilir; kurşun ezilmesi, kalıplanmış gövde hasarı veya kalıplanmış gövdeye doğrudan darbe olmaz. Sistem, şarjör değişimi için duraklama gerektirmeyen çift şarjör yükleme, tork kontrollü sıkışma önleyici servo tahrikli besleme, varlık ve düşme algılama özellikli servo tahrikli alma ve kademesiz dijital hız ayarı ve aşırı yük koruması ile krank mili bağlantı çubuğu mekanizması aracılığıyla servo tahrikli delme özelliklerine sahiptir. Başlıca özellikler arasında, delme takımları için tungsten çelik/yüksek hız çeliği ve şekillendirme takımları için ASP23, şim değişimi ile 2 defaya kadar takım bileme, bilyalı rulmanlı kafes kılavuzlu üç plakalı yapı ve mekanik geri dönüş önleme ve takım poka-yoke dahil olmak üzere kapsamlı hata önleme yer almaktadır. Sistem, 8,5 kW nominal güce sahip 3 fazlı 5 telli 380V ile çalışır, 12 L/dak'da 0,4–0,7 MPa basınçlı hava gerektirir ve 2600 × 1100 × 1800 mm ölçülerinde ve 1250 kg ağırlığındadır. 10,4 inç dokunmatik ekranlı HMI'ya sahip PLC tarafından kontrol edilir ve basitleştirilmiş Çince arayüz, otomatik/manuel modlar ve üç kademeli kullanıcı izinleri (Operatör/Teknisyen/Yönetici) sunar; parametre başlatma, takım ömrü hatırlatıcısı ve elektrik şemaları, kullanıcı/bakım kılavuzları ve yedek parça çizimleri dahil olmak üzere eksiksiz dokümantasyon içerir.

Ürün Özellikleri

Sistem Performans Göstergeleri
UPH	≥ 70 bin / saat
Yumruk Vuruş Hızı	Dakikada 50-60 vuruş
MTBA (Yardım Arası Ortalama Süre)	≥ 40 dakika
MTBF (Arızalar Arası Ortalama Süre)	≥ 120 saat
MTTA (Ortalama Çözüm Süresi)	≤ 5 dakika
Kesinti Oranı	≤ %3

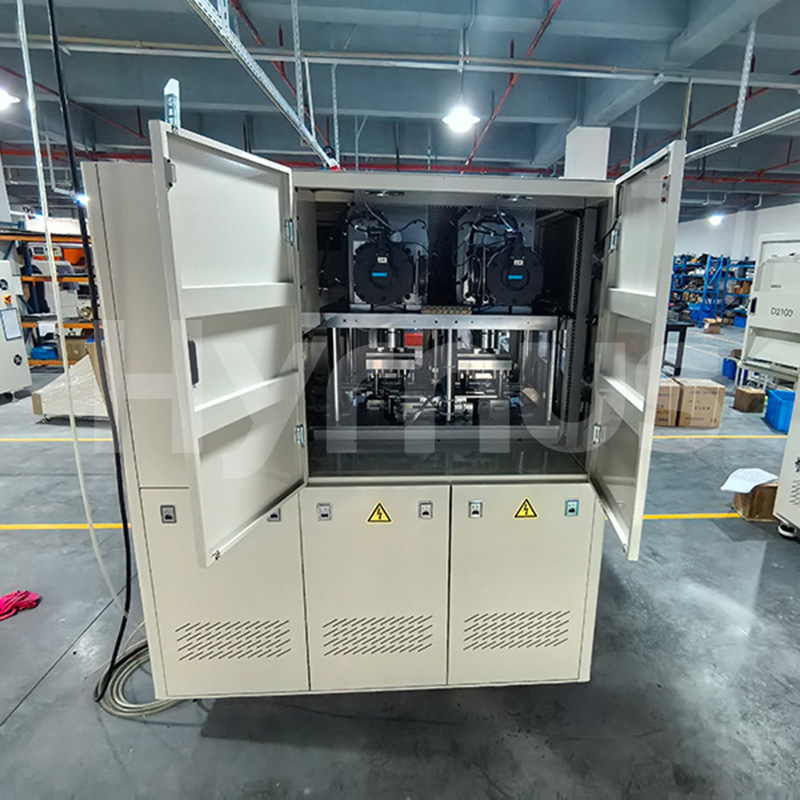

Küf Fonksiyonel Göstergeleri
İşlem Adımı Yapılandırması	Kalıp 1: Degate + Trim 1 + Trim 2 (CCD ile)
	Kalıp 2: Kesim + Kalıp 1 + Kalıp 2 + Ayırma
Vuruş Pozisyonları (192p/ön çerçeve)	24 Adet / Adım
Yumruklama Burr	≤ 0,08 mm
Yumruk Sapması	Merkez ≤ 0,03
Kurşun Eşdüzlemliliği (Çarpma)	≤ ± 0,15
"S" Şeklinde Kurşun	≤ ± 0,15
Kurşun Ezilme Hasarı	İzin verilmiyor
Kalıplanmış Gövde Ezilme Hasarı	İzin verilmiyor
Kalıplanmış Gövdeye Doğrudan Darbe Kuvveti	İzin verilmiyor
Delme Aleti Malzemesi	Tungsten çeliği / Yüksek hız çeliği
Şekillendirme Aleti Malzemesi	ASP23
Yumruklama Verimi	≥ %99,95
Alet Bileme Süreleri	2 kez
Aletin yeniden bilenmesinden sonra kurulum	Pulları değiştirin
Yapı	Üç plakalı tip
Kılavuz Yapısı	Bilyalı rulman kafesi
Hata önleme	Evet
Konum Tespiti	Evet
Tip Tanımlaması	Evet
Mekanik Geri Dönüş Önleyici	Evet
Alet Poka-yoke	Evet
Küf Giderme	Standart kılavuz rayı ve limit bloğu

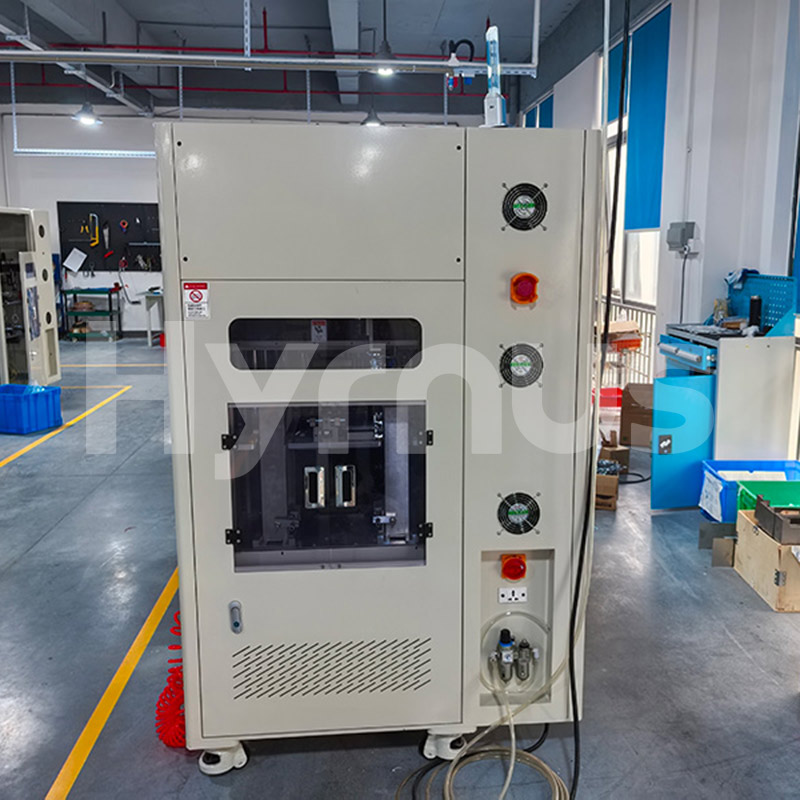

Yükleme Bölümü
Yükleme Yöntemi	Çift şarjörlü yükleme, şarjör değiştirmek için durmaya gerek yok.
Şarjör Konumu Tespiti	Evet
Dergi Ters Yön Algılama	Evet
Dergi Aşırı Seyahat Koruması	Evet
Dergi Ana Sayfası ve Limit Tespiti	Evet
Besleme Bölümü
Besleme Gücü	Servo motor
Parazit önleme fonksiyonu	Tork kontrolü
Parametreli Konum Ayar Fonksiyonu	Evet
Ürün Varlığı Doğrulama Fonksiyonu	Evet
Teslim Alma Bölümü
Pickup Gücü	Servo motor
Kurşun Çerçeve Varlığı Tespiti	Evet
Alma Sırasında Düşme Algılama	Evet
Ev ve Aşırı Seyahat Koruması	Limit anahtarı
Parametreli Konum Ayar Fonksiyonu	Evet
Kalıp İçi Transfer Bölümü
Parazit önleme fonksiyonu	Evet
Mandal Alt Konum Algılama	Evet
Mandal Kaldırma Hareketi	Silindir tahrikli
Pençe Yanal Hareketi	Servo tahrikli
Güç Bölümü
Yumruk Gücü	Servo motor
Güç Mekanizması	Krank mili bağlantı çubuğu mekanizması
Hız Ayarı	Kademesiz, dijital ayarlama
Çalışma Pozisyonu / Kurulum Pozisyonu Dönüştürme Fonksiyonu	Evet
Aşırı Yük Koruma Fonksiyonu	Evet
Hurda Yardımcı Atık Boşaltımı	Negatif basınçlı fan

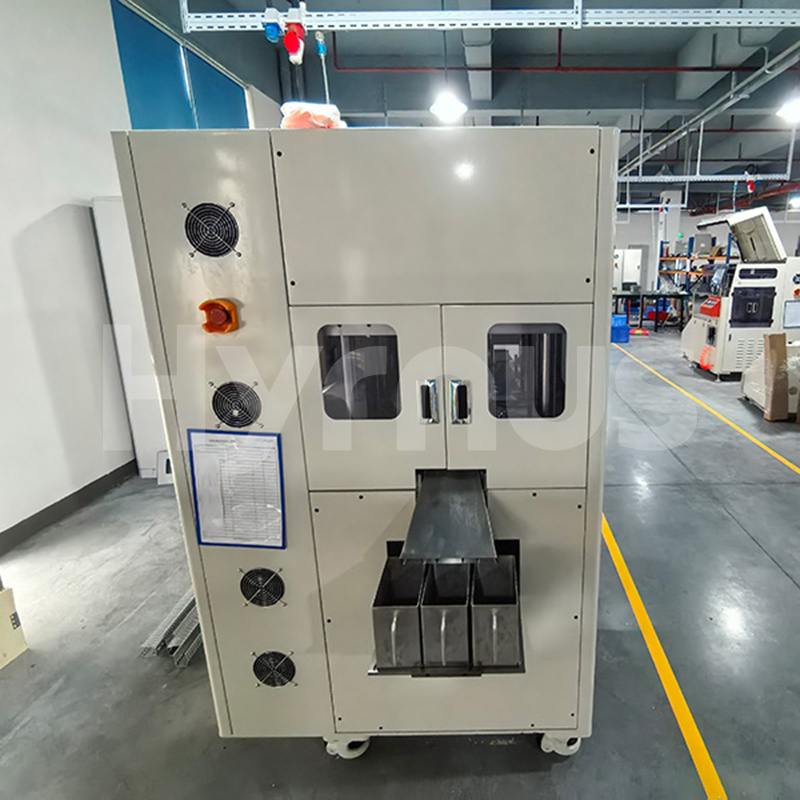

Boşaltma Bölümü
Boşaltma Yöntemi	Toplu toplama
Sayma Fonksiyonu	Evet
Kontrol Bölümü
Kontrol Bileşeni	PLC
HMI	10,4 inç dokunmatik ekran
Arayüz Dili	Basitleştirilmiş Çince
Kontrol Modu	Otomatik / Manuel
Kontrol Programı	Bilgi verilmedi.
İşlem Arayüzü
Kullanıcı İzinleri	Operatör / Teknisyen / Yönetici
Parametre Başlatma Fonksiyonu	Tedarik edilen
Alet Ömrü Hatırlatma Fonksiyonu	Evet
Dokümantasyon
Elektrik Şematik Diyagramı
Kullanım Kılavuzu, Bakım ve Servis Kılavuzu
Yedek/Aşınma Parçaları Çizimleri
Pnömatik Bileşenler	SMC, AIRTAC, CKD
FA Parçaları	MISUMI, HIWIN
Servo Motor	İnovance, DELTA, Yatırım
Dokunmatik Ekran	Weinview, PROFACE
PLC	KEYENCE, Inovance, FATEK
Bakım Öğesi	Bakım Döngüsü
Hareketli parçaların temizlenmesi ve yağlanması	Ayda bir kez
Sensör yüzeyinin temizlenmesi	Ayda bir kez
Krank mili yağlaması	iki ayda bir
Kalıp kesme ucu denetimi	Günde bir kez
Krank mili boşluk kontrolü	altı ayda bir
Küf temizliği ve bakımı	üç günde bir

Kullanım şartları

Ekipmanın Dış Ölçüleri (Uzunluk x Genişlik x Yükseklik mm)	2600x1100x1800 (referans ölçüler, gerçek ürüne göre değişiklik gösterebilir)
Ekipman Ağırlığı (kg)	1250
Ekipman Güç Kaynağı (V)	3 fazlı 5 telli 380V
Ekipman Basınçlı Hava Beslemesi (MPa)	0.4-0.7
Ekipman Basınçlı Hava Tüketimi (lpm)	12
Ekipmanın Çalışma Sıcaklığı (°C)	5-35
Ekipman Çalışma Nem Oranı (%)	75
Ekipmanın Nominal Gücü (kW)	8.5
Ekipman Su Besleme Basıncı	Hiçbiri
Ekipman Su Tüketimi	Hiçbiri
Ekipman Vakum Gereksinimi (MPa)	Hiçbiri
