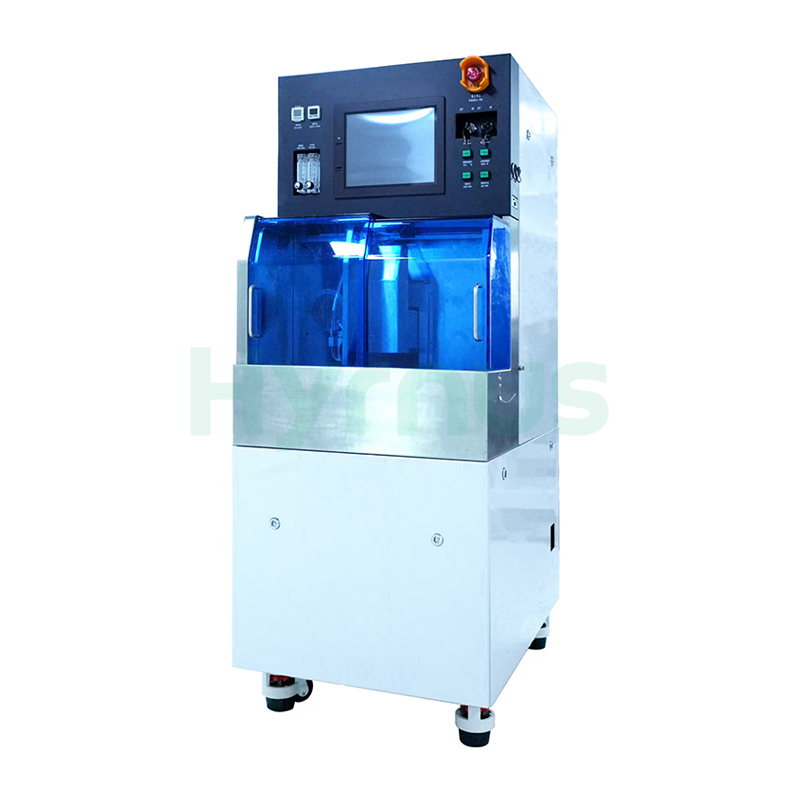

HY-WD681, 6/8 inçlik wafer'lar, seramik ve cam alt tabakalar için mikron hassasiyetinde kesim sağlar. Otomatik CCD görüntü hizalaması ve yüksek hızlı ayarlanabilir mil ile donatılmış olan bu cihaz, temiz oda alanından tasarruf sağlarken üretim istikrarını ve verimliliğini artırır; yarı iletken ara işlem ayırma ve Mini LED üretimi için idealdir.
Marka :
HYRNUSÜrün No. :
HY-WD681Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYarı İletken İşleme için Çoklu Alt Tabaka Uyumluluğuna Sahip 6 ve 8 İnçlik Yonga Levha Kesme Testeresi
Ürün Tanıtımı
HY-WD681 Gofret Kesme Testeresi 6/8 inç kalınlığındaki wafer'lar, ince seramik alt tabakalar, cam alt tabakalar ve mini LED ışık panoları için kararlı, mikron hassasiyetinde kesim sağlar. Yüksek hassasiyetli otomatik CCD görüntü hizalama sistemiyle donatılmış olup, manuel iş yükünü azaltmak ve kesim tutarlılığını artırmak için otomatik düzeltme, otomatik odaklama ve gerçek zamanlı bıçak kırılması algılama özelliklerini destekler.
3.000 ile 60.000 devir/dakika arasında ayarlanabilir yüksek hızlı iş mili ile donatılmış olan makine, 0,1 ile 800 mm/s arasında değişken kesme hızını destekleyerek uzun süreli seri üretim için 0,001 mm'lik olağanüstü tekrarlanabilirlik hassasiyeti sunar.
Kompakt tek milli tasarıma sahip olan makine, temiz oda alanında yalnızca 0,45 m² yer kaplar. Özel kesim programı düzenleme ve gerçek zamanlı üretim izleme için sezgisel bir endüstriyel dokunmatik ekranlı HMI'ya sahiptir; yarı iletken ara işlem wafer ayırma ve yüksek hacimli Mini LED üretimi için mükemmel bir çözümdür.
Ürün Özellikleri1. Kompakt tasarım, temiz oda alanında yalnızca 0,45 metrekare yer kaplar.
2. Yüksek hassasiyetli CCD sistemi ile donatılmış olup, otomatik konumlandırma, düzeltme tanıma, otomatik odaklama ve kesim yolu denetimi gerçekleştirerek işçilik maliyetlerini önemli ölçüde azaltır.
3. HY-WD681, 8 inçlik iş parçalarının işlenmesi için isteğe bağlı yükseltmeyi destekler.
4. 6 inç ve isteğe bağlı 8 inç wafer'lar, seramik alt tabakalar, cam alt tabakalar, Mini LED panoları ve diğer mikroelektronik bileşenlerle uyumludur.
5. Kullanıcı dostu düzenleme yazılımının kullanımı kolaydır. Dahili HMI, gerçek zamanlı üretim durumu izleme, üretim planı yapılandırma ve üretim verisi incelemesini destekler.
Ürün Uygulaması
Bu makine, yarı iletkenlerin ara işlem aşamasında tek tek ayrılması için tasarlanmıştır. Standart 6 inçlik wafer'ları ve isteğe bağlı 8 inçlik kare wafer'ları destekler ve seramik alt tabakalar, cam alt tabakalar, Mini LED ışık panoları ve diğer mikroelektronik bileşenleri hassas kesim için işleyebilir.
Kompakt Gövde, Üstün Kesme Hızı!
1. Kompakt Yapı: Bu dilimleme testeresi kompakt bir tasarıma sahiptir. Minimum temiz oda alanı kaplayarak yüksek hassasiyetli kesim performansı sunar, böylece yerden tasarruf sağlar ve genel üretim verimliliğini artırır.
2. Yüksek Hassasiyet: En son teknoloji ürünü hassas kesim teknolojisini benimseyerek, katı ürün kalite standartlarını karşılamak için mikron düzeyinde kesim doğruluğu elde eder.
3. Hızlı Kesim Hızı: 6 inçlik wafer kesme testeremiz, çeşitli üretim taleplerine uyacak ve işlem sürelerini kısaltacak verimli bir kesim hızı sunar.
Teknik Özellikler
| Kategori | Öğe | Birim | HY-WD681 | |
| İş parçası | İş Parçası Boyutu | — | Φ6" | Φ8" (Opsiyonel) |
| Kare Kalıp 8 inç Özel Spesifikasyon | ||||
| X ekseni | Kesme Aralığı | mm | 210 | |
| X ekseni | Kesme Hızı | mm/s | 0,1 ~ 800 | |
| Y ekseni | Kesme Aralığı | mm | 160 | 210 |
| Y ekseni | Tek Adımlı Besleme | mm | 0.0001 | |
| Y ekseni | İndeks Konumlandırma Doğruluğu | mm | 0.005/160 (Tek hata) 0.003/5 | 0.002/210 (Tek hata) 0.002/5 |
| Z ekseni | Maks. Vuruş | mm | 32,2 (Φ2" bıçaklar) | |
| Z ekseni | Hareketli Çözünürlük | mm | 0.00002 | |
| Z ekseni | Tekrarlanabilirlik Doğruluğu | mm | 0,001 | |
| θ ekseni | Maksimum Dönme Açısı | derece | 320 | |
| θ ekseni | Düzen | — | Tek mil | |
| Mil | Nominal Çıkış | kW | 40.000 dakikada 2.0⁻¹ | 60.000 dakikada 1,8⁻¹ |
| Mil | Nominal Tork | N·m | 0,48 | 0.29 |
| Mil | Devrim Hız Aralığı | dakika⁻¹ | 3.000 – 40.000 | 6.000 – 60.000 |
| Genel Boyutlar | Ekipman Boyutları (U×G×Y) | mm | 650 × 950 × 1.670 (Uzunluk × Genişlik × Yükseklik) | |
| Ağırlık | Ekipman Ağırlığı | kg | ≈650 | |
Kullanım Şartları
1. Aşağıdaki gereksinimleri karşılayan temiz basınçlı hava kullanın: atmosferik çiğ noktası -20℃ ile -10℃ arasında, artık yağ içeriği ≤0,1 ppm ve 0,01 μm partiküller için filtrasyon verimliliği ≥%99,5.
2. Makine kurulum odasının ortam sıcaklığını 20℃ ile 25℃ arasında tutun ve sıcaklık dalgalanmasını ±1℃ ile sınırlayın.
3. Kesme suyu sıcaklığını oda sıcaklığı +2℃'de kontrol edin ve sıcaklık değişimini ±1℃ içinde tutun.
4. Soğutma suyu sıcaklığını ortam oda sıcaklığıyla tutarlı tutun ve sıcaklık değişimini ±1℃ içinde kontrol edin.
Ürün Detayları
HY-WD1201, 8-12 inç çerçeveler için 310 mm X/Y hareket mesafesiyle maksimum Φ300 mm iş parçalarını işleyebilir. Sağlam titreşim önleyici yapı, 0,003 mm Y ekseni konumlandırma hassasiyeti ve 380° θ ekseni dönüşü ile donatılmış olup, Φ58 mm bıçaklarla uyumlu 10000-60000 rpm iş mili taşır. Bıçak denetimi, otomatik bileme, 15 inç dokunmatik kontrol ve GEM iletişimi ile standart olarak sunulan bu 1150x102x1750 mm/1000 kg'lık makine, silikon levhalar, SiC, seramik, optik cam ve manyetik malzemeler için hassas kesim gerçekleştirir.
HY-WD801, 6-8 inç çerçeveli wafer'lar için 220 mm X/Y hareket mesafesiyle maksimum Φ210 mm iş parçalarını işleyebilir. HY-WD1201 ile aynı hareket hassasiyetine, mil performansına, bıçak korumasına ve kontrol sistemine sahiptir ve 0,1–1000 mm/s besleme, 10000–60000 rpm mil hızı ve maksimum Φ58 mm bıçakları destekler. Kompakt (1020x890x1750 mm, 800 kg) ve küçük boyutlu yapısıyla wafer'ların, optik bileşenlerin ve seramik alt tabakaların küçük ve orta ölçekli hassas kesimi için tasarlanmıştır.
HY-PD1202, 300×300 mm'lik büyük çerçevelere uygundur. Tam kapalı devre Y kontrolü, 310 mm'lik hareket boyunca 0,005 mm doğruluk sağlarken, Z tekrarlama hassasiyeti 0,003 mm'de kalır. Temassız yükseklik algılama, çift ışıklı görüş, bıçak denetimi ve ağır hizmet tipi millerle donatılmıştır. Optimize edilmiş mil yerleşimi ve büyük kare tepsi, verimliliği %5 artırır; merkezi yağlama, uzun vadeli hassasiyet sağlar ve seri üretim otomasyon hatları için tamamen GEM uyumludur.
HY-PD802, maksimum 210×210 mm çerçeveleri destekler. Tam kapalı devre Y ekseni ızgara ölçeği, 220 mm hareket mesafesi içinde 0,005 mm doğruluk sağlar, Z ekseni tekrarlama hassasiyeti 0,003 mm'ye ulaşır. Temassız bıçak yüksekliği sensörü, çift ışıklı görüş, bıçak kırılması algılama ve ithal çift iş mili ile donatılmıştır. 15 inç dokunmatik ekranlı kompakt, düşük gürültülü ünite, toplu kesim, otomatik hizalama ve kesme noktasından devam etme özelliklerini destekler ve yarı otomatik hatlar için GEM protokolü ile uyumludur.
HY-PD801Bu, maksimum 210×210 mm iş parçası boyutuna sahip, 8 inçlik yarı otomatik tek milli şerit kesme testeresidir. Sağlam çerçevesi ve geliştirilmiş X ekseni, verimliliği %5 artırır. Kare çerçeveler, dokunmatik ekran, özel kesme algoritması, otomatik bıçak ön ayarı ve bıçak kırılması algılama özelliği ile donatılmış olup, istikrarlı hassasiyet ve kolay bakım sağlar ve otomatik fabrika entegrasyonu için GEM protokolünü destekler.
HY-PD1201, 12 inç'e kadar iş parçalarını destekleyen çok fonksiyonlu bir bant kesme testeresidir. Y ekseni, üstün konumlandırma doğruluğu için tam kapalı döngü ızgara ölçek kontrolüne sahiptir. Standart olarak NCS temassız yükseklik ölçümü, koaksiyel ve halka çift ışıklı görüş sistemi ve ithal yüksek hızlı mil ile birlikte gelir. Kompakt, düşük gürültülü ve kullanıcı dostu olan bu testere, çoklu levha kesimi, otomatik görüntü tanıma ve kesintilerden sonra kesime devam etme gibi tam fonksiyonlarıyla tüm sert ve kırılgan malzemeler için hassas kesim sağlar.
HY-WD601, 6 inçlik yarı iletken ve sert kırılgan iş parçaları için tasarlanmıştır. İthal yüksek hızlı iş mili ve Y ekseni ızgaralı kapalı devre kontrolü ile donatılmış olup, ultra hassas kesim performansı sunar. Koaksiyel ve halka ışıklı görüş, NCS yükseklik ölçümü ve BBD bıçak algılama özellikleriyle donatılmış olup, yarı iletken paketleme, optoelektronik ve yeni enerji sektörlerinde çok malzemeli hassas kesim taleplerini karşılar. Dokunmatik ekranlı kullanım, tam güvenlik koruması ve çoklu akıllı kesim modlarına sahiptir.
HY-IS1000, lazer modifikasyonu ve gofret ayırma işlemlerini birleştiren çift istasyonlu SiC külçe lazer dilimleme ve taşlama ekipmanıdır. Testere izi bırakmayan gofret ayırma için SiC külçelerinin içinde dahili modifiye katmanlar oluşturmak üzere ultra kısa darbeli lazer kullanır ve taşlanmış gofret TTV ≤1,1 μm ile yüksek verimlilik sağlar. Üçüncü nesil yarı iletken alt tabaka üretiminde vazgeçilmez bir seri üretim ekipmanıdır.
