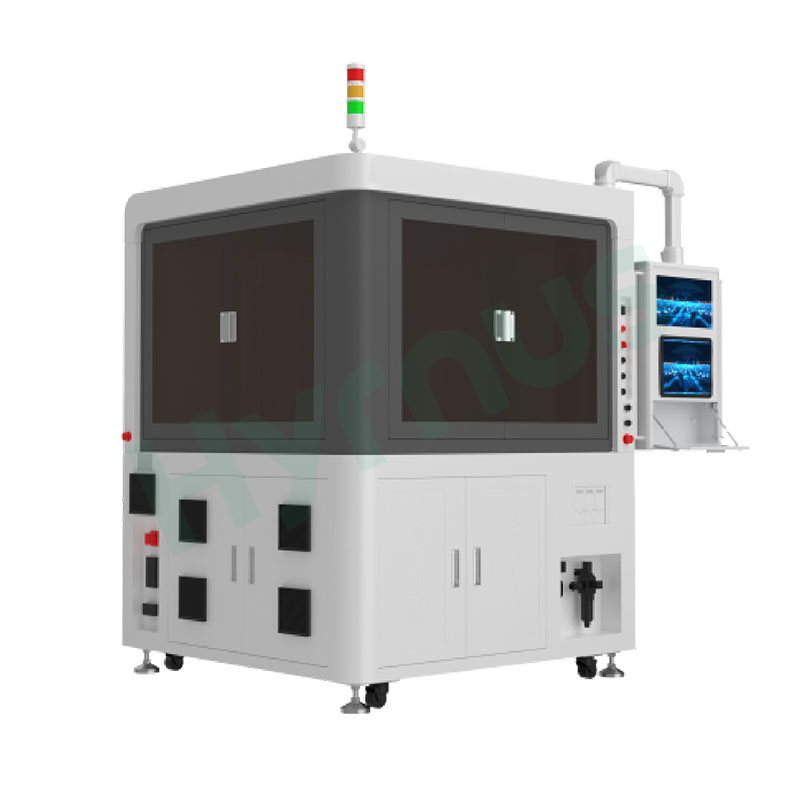

Görsel Kusur İncelemesi için Çip Kondansatör Test ve Sıralama Makinesi

HY-CS3021 Test ve Sıralama MakinesiBu cihaz, SLC, dizi kapasitörler, MLC, silikon kapasitörler ve diğer tipler dahil olmak üzere çip kapasitörler için bu işlevlerde uzmanlaşmıştır. Minyatür yarı iletken bileşenlerin büyük ölçekli üretiminde yüksek hassasiyet, yüksek uyumluluk ve akıllı gereksinimleri karşılar ve çip kapasitörlerin çıkış kalitesini ve üretim verimliliğini artırmak için kilit bir ekipmandır.

HY-CS3021 Test ve Sıralama Makinesi, serbestçe yapılandırılabilir yapıya ve modüler aşınma parçalarına sahip tam modüler bir mimariye sahiptir; bu da hızlı geçişi ve çok özellikli ürün değişimine uyumu destekler. Geleneksel olgun algoritmaları yapay zeka denetim teknolojisi ve CCD otomatik odaklama ile entegre ederek ≥5μm tanıma doğruluğuna ulaşır, 2 taraflı / 6 taraflı görünüm denetimini destekler ve elektrot oksidasyonu, çizikler ve köşe kırılmaları gibi kusurları doğru bir şekilde tespit eder.

Uygulama Senaryoları

Tek katmanlı çip kapasitörler (SLC)

Çok katmanlı çip kapasitörler (MLC/MLCC)

Silikon kapasitörler

RC ağları

Dizi çip kapasitörleri

Teknik Özellikler

Öğe	Özellikler
Model	HY-CS3021
Ürün Boyutu	0,2 mm × 0,2 mm ~ 10 mm × 10 mm
Giriş Biçimleri	Toplu / Gofret
Çıktı Biçimleri	Gofret Paketi / Jel Paketi / Gofret
Ekipman UPH	≥ 5K (test süresi ≤ 200 ms)
Ana Test Maddeleri	Kapasitans, Kayıp Faktörü, İzolasyon Direnci, Dayanım Gerilimi
Waffle Paketinin Yerleştirme Doğruluğu	Tek taraflı aralık ≥ 0,03 mm; yerleştirme başarı oranı > %96
Mavi Bant Yerleştirme Doğruluğu	±25 µm; ±1°
Görsel İnceleme	Muayene doğruluğu > 5 µm; kontrast > 30'da tespit edilebilir. Tespit edilebilir kusurlar: çizikler, aşınma, kaplama eksikliği, fazla kaplama, kıvrılma, soyulma, ezikler, girintiler, renk bozulması, kirlenme, çatlama, elektrot konum kayması vb.
Ekipman Boyutları	1500 mm (Uzunluk) × 1300 mm (Genişlik) × 1900 mm (Yükseklik)

Ürün Detayları
