Yüksek Hızlı Seri Test ve Bantlama Entegre Makinesi

HY-TT1801 Test Sıralayıcı, ayrık cihazların, entegre devrelerin, DFN bileşenlerinin ve doğrultucu köprülerin bantlanmasında kullanılır.

Marka :
HYRNUS
Ürün No. :
HY-TT1801
Sipariş (Minimum Sipariş Miktarı) :
1 Set
Garanti :
One-Year Warranty and Lifetime Maintenance
Ödeme :
T/T
Kurşun zamanı :
7-35 Days
Ürün Menşei :
China

ŞİMDİ BİLGİ ALIN

Yüksek Hızlı Seri Test ve Bantlama Entegre Makinesi

Ürün Tanıtımı

HY-TT1801 Taret Tipi Test SıralayıcısıYüksek hızlı test, işaretleme ve bantlama fonksiyonlarını entegre eder. Japonya'dan ithal edilen DD motorlarla donatılmış olan ekipman, istikrarlı çalışma ve yüksek UPH (saatte birden fazla işlem yapma) sağlar. Entegre işaretleme ve görüntüleme sistemleriyle birleştiğinde, müşteriler için yüksek kaliteli bantlama çıktısı sunar.

Donanım Sistemi

Kendi geliştirdiğimiz motorlar

Şirket içinde tasarlanmış test devre kartları

Geliştirilmiş hassasiyetle optimize edilmiş yapı.

Yüksek hız ve yüksek verimlilik

Maksimum veri aktarım hızı saatte 55 bin adete kadar.

Çeşitli sektörlerde kullanıma uygun çok fonksiyonlu tasarım.

Görsel Sistem

Görüntüleme sistemi birden fazla yapılandırma seçeneğini desteklemektedir.

Çeşitli ürün boyutlarıyla uyumludur: 1,0×1,0, 3,5×3,5, 4×4 ve 6×6 mm.

Görsel tanıma teknolojisi şirket içinde bağımsız olarak geliştirilmiştir.

Ekipman Özellikleri

Otomatik yükseklik kalibrasyon fonksiyonu

Otomatik besleme: Hızlı ve istikrarlı malzeme beslemesi için titreşimli hazne besleyici.

Test: Verimli yönlendirme doğrulaması, optik inceleme ve elektriksel performans testi için 2-8 elektrik test istasyonu ve 4 CCD inceleme istasyonu ile donatılmış olup, verimlilik oranını önemli ölçüde artırmaktadır.

Ana taret: Ürünleri her bir istasyon merkezine hassas bir şekilde aktarmak için 18 veya 24 adet servo tahrikli vakum nozulu.

Döndürme ünitesi: 0,005 mm konumlandırma hatası ve 0,1° açısal doğruluk ile yüksek hassasiyetli konumlandırma ve ürün yönlendirme ayarı.

İşaretleme kulesi: Lazer işaretleme, toz emme ve işaretleme görsel denetimi ile entegre edilerek işaretleme hızını önemli ölçüde artırır.

Bantlama modülü: Ek olarak otomatik malzeme yenileme fonksiyonu ile otomatik bantlamayı destekler.

Başlıca Teknik Özellikler

HY-TT1801 Serisi Teknik Özellikleri
Sistem Fonksiyonu
Verim (UPH)	Maksimum 55.000 UPH (ürün boyutuna ve test süresine bağlı olarak değişir)
Konumlandırma Doğruluğu	±5 µm
Yön Doğruluğu	±0.1°
Uygulanabilir Paket Türleri	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, Manyetik Sensör, Optik Sensör, Yakınlık Sensörü, vb.
Cihaz Yapılandırması
Besleme Yöntemi	Titreşimli disk / Tüp
Boşaltma Yöntemi	Taşıyıcı Bant / Tüp
Optik Muayene	Evet
Lazer Markalama	Evet
Test Baz İstasyonları	2~8 istasyon
Görüntü Tanıma Sistemi
Gri Tonlama Seviyeleri	256 seviyeli gri tonlama
Çözünürlük	480 × 640 piksel
Tanıma Doğruluğu	Piksel doğruluğu: PA 0,01; Tanıma doğruluğu: RA 0,02-0,03
Elektriksel Parametreler
Gerilim / Frekans	220V AC ±%5 / 50 Hz
Nominal Güç	800~1500 W
Basınçlı Hava Gereksinimi	0,5 MPa (minimum)
Hava Tüketimi	50 L/dakika
Mekanik Boyutlar
Boyutlar (U) × W × H)	L 1470 × W 1340 × Yükseklik 2020 mm
Ağırlık	800 kg

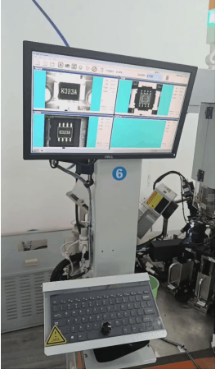

Müşteri Uygulama Örnekleri (Sıralama Makinesi Çalışması)

die bonder

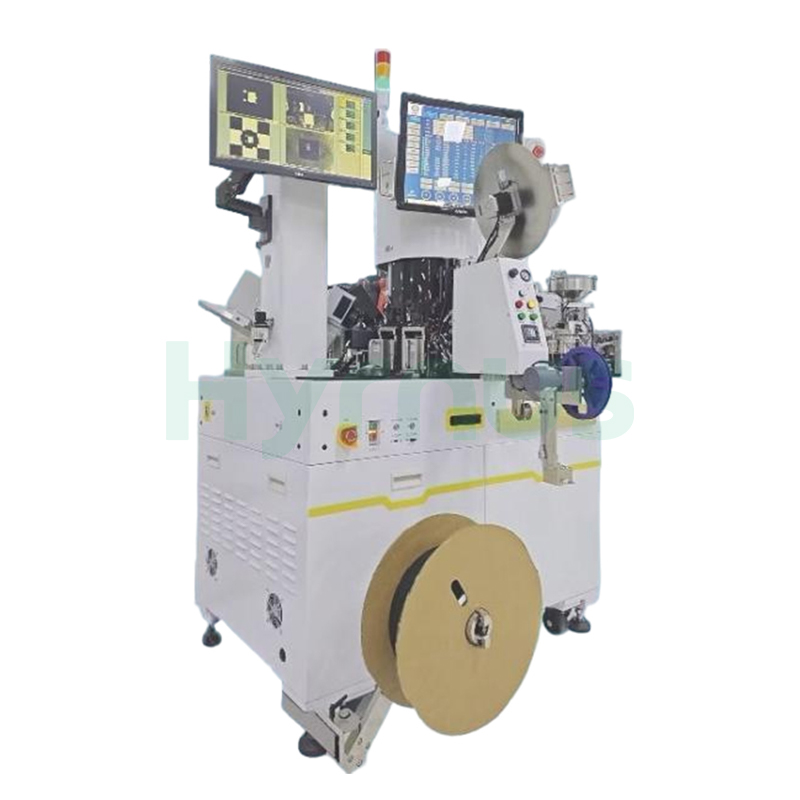

Ürün Detayları

chip sorter machine
