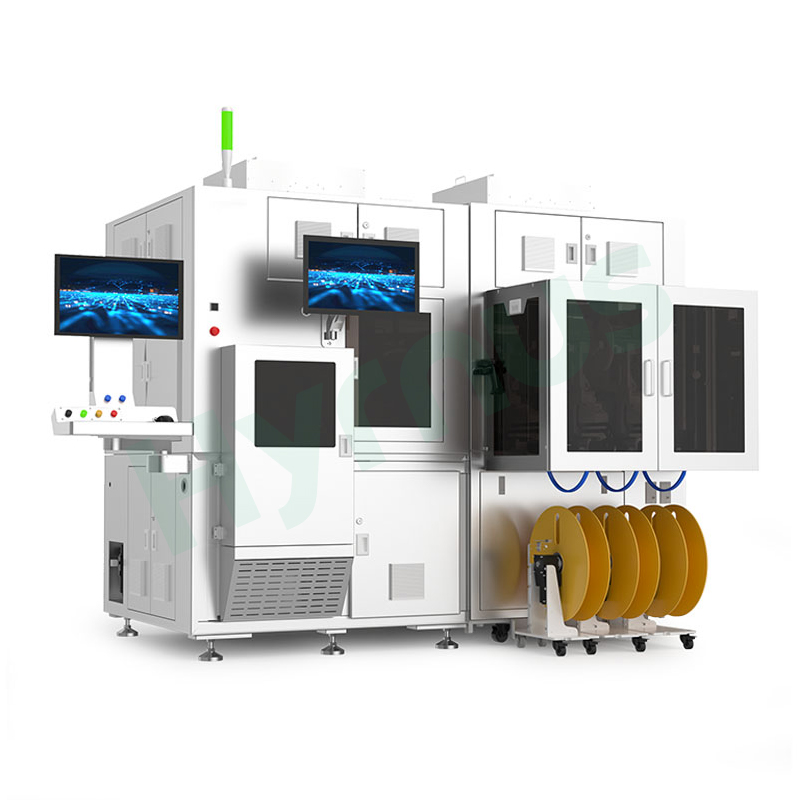

Yüksek Hassasiyetli Seri Yonga Seviyesi Ayırma Makinesi

HY-WS600Seri Sıralama MakinesiGelişmiş paketleme süreçlerinde "hassas sıralama, yüksek verimli seri üretim ve maliyet kontrolü" sağlayan bu ürün, yarı iletken arka uç paketleme ekipmanları için temel yerli alternatiflerden biri haline gelmiştir. Test ve sıralama ürün hattındaki kritik wafer seviyesi işleme segmentini doldurarak, yarı iletken arka uç süreçleri için tam endüstriyel zincir çözümünü tamamlar.6 inç, 8 inç ve 12 inç wafer'ların yanı sıra 0,5×0,5 mm'den 15×15 mm'ye kadar tam boyutlu yongaları da destekleyen bu ürün, SiC, IGBT, CIS ve MEMS dahil olmak üzere çok çeşitli cihazları kapsar.

Başlıca Yetenekler ve Faydalar

Test ve sıralama ürün serisi, tüketici sınıfı, endüstriyel sınıf ve otomotiv sınıfı çiplerin gereksinimlerini karşılayarak çip test ve sıralama senaryolarının %95'inden fazlasını kapsar. Tamamen otomatik kapalı döngü süreciyle, denetim verimliliğini %60 artırır ve %99,9 verim kontrolü sağlayarak işletmelerin maliyetleri düşürmesine ve verimliliği artırmasına olanak tanır. Yarı iletken paketleme sürecinde ±25 μm doğrulukla hassas sıralama ve sınıflandırma, yüksek esneklik ve minimum 10 μm hata tespit yeteneği sunar.

Uygulama Senaryoları

Işık algılama çipleri, TOF çipleri ve diğer ilgili cihazların fotoelektrik performans testlerinin yanı sıra çiplerin uzun süreli çalışma/testlerinin yapılması.

Teknik Özellikler

Öğe	Özellikler
Model	HY-WS600A	HY-WS601A
Gelen Form	6/8/12 inçlik Wafer, Tepsi, Bant ve Makara
Kalıp Boyutu	0,5×0,5 mm ~ 15×15 mm
Kalıp Kalınlığı	≥ 80 μm
UPH	≥ 20K	≥ 5K
Çıkış BIN Sayısı	Tek BIN	Çoklu BIN (Maks. 6 BIN)
Çıktı Formatı	6/8/12 inçlik Disk / Tepsi / Bant ve Makara	Tepsi / Bant ve Makara
Kuvvet Kontrol Aralığı	50g (0.5N) ~ 1000g (10N)
Kuvvet Kontrol Doğruluğu	≤ ±%10
Yerleştirme Konumu Doğruluğu	±25 μm @ 3σ
Yerleştirme Açısal Doğruluğu	±0,5° @ 3σ
Ön ve Arka Taraf Kontrolü	Algılama hassasiyeti: >10 μm, kontrast ≥30 ile algılanabilir;
	Kusur türleri: Çizikler, lekeler, yabancı maddeler, kalıp çatlakları, küçük kırık noktalar, kenar kırıkları vb.
Ekipman Boyutları	1500 mm (Uzunluk) × 1500 mm (Genişlik) × 1900 mm (Yükseklik)	2400 mm (Uzunluk) × 2300 mm (Genişlik) × 1900 mm (Yükseklik)

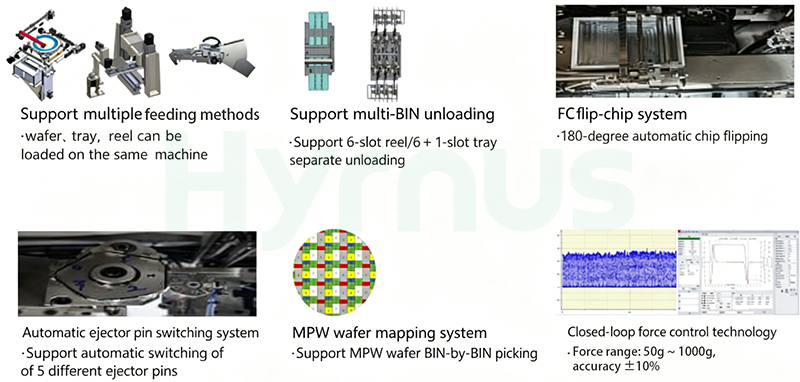

Ürün Detayları
