Yüksek Performans Serisi Test ve Bantlama Entegre İşleyici

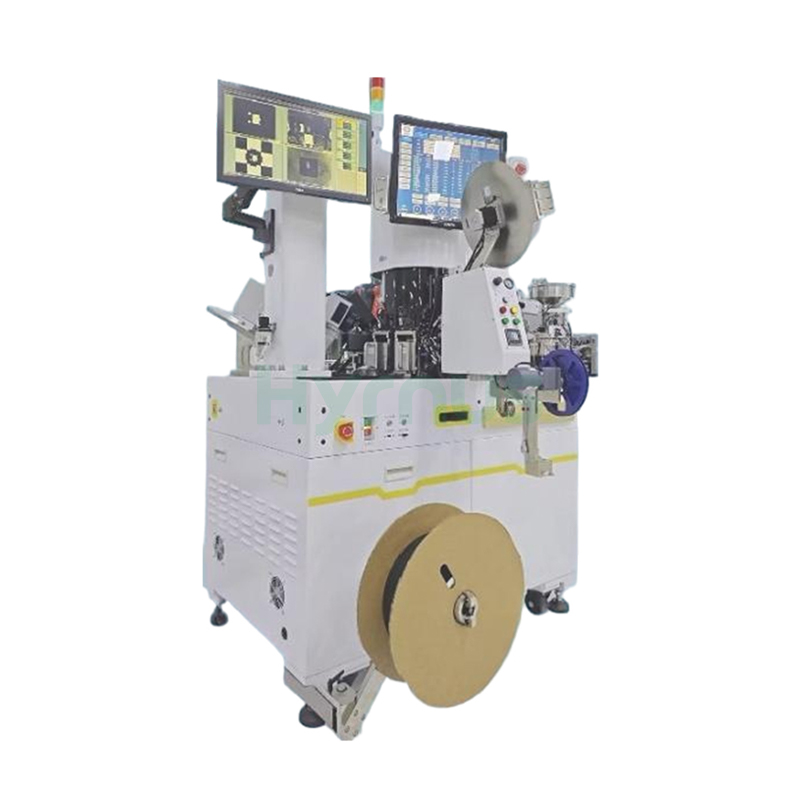

HY-TT2401 Ckalça Sıralama Makinesi ±5 µm konumlandırma doğruluğu ve ±0,1° yönsel doğruluk ile saatte 45.000 adet maksimum işlem kapasitesi sunan sistem, SOT, SOD, SC, SON, SOP, BGA, QFN, DFN, TSSOP, MSOP, WLCSP gibi çok çeşitli paket tiplerinin yanı sıra manyetik, optik ve yakınlık sensörlerinde hassasiyet ve verimlilik sağlar. Sistem, 256 seviyeli gri tonlama ve RA 0,02–0,03 tanıma doğruluğuna sahip 480×640 piksellik bir görüntü tanıma sistemine sahiptir, 2 ila 8 test istasyonunu destekler ve entegre optik inceleme ve lazer markalama fonksiyonlarını içerir. 220V AC ±5% / 50 Hz'de 800–1500 W güç aralığında çalışan sistem, minimum 0,5 MPa basınçlı hava beslemesi gerektirir ve 50 L/dak tüketir. 1470 mm × 1340 mm × 1900 mm'lik kompakt boyutları ve 800 kg ağırlığıyla HY-TT2401, yüksek hacimli, yüksek hassasiyetli cihaz testleri ve paketleme için güvenilir ve yerden tasarruf sağlayan bir çözüm sunar.

Başlıca Teknik Özellikler

HY-TT2401 Serisi Teknik Özellikleri
Sistem Fonksiyonu
Verim (UPH)	Maksimum 45.000 UPH (ürün boyutuna ve test süresine bağlı olarak değişir)
Konumlandırma Doğruluğu	±5 µm
Yön Doğruluğu	±0.1°
Uygulanabilir Paket Türleri	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, Manyetik Sensör, Optik Sensör, Yakınlık Sensörü, vb.
Cihaz Yapılandırması
Besleme Yöntemi	Titreşimli disk
Boşaltma Yöntemi	Bantlama
Optik Muayene	Evet
Lazer Markalama	Evet
Test Baz İstasyonları	2~8 istasyon
Görüntü Tanıma Sistemi
Gri Tonlama Seviyeleri	256 seviyeli gri tonlama
Çözünürlük	480 × 640 piksel
Tanıma Doğruluğu	Piksel doğruluğu: PA 0,01; Tanıma doğruluğu: RA 0,02-0,03
Elektriksel Parametreler
Gerilim / Frekans	220V AC ±%5 / 50 Hz
Nominal Güç	800~1500 W
Basınçlı Hava Gereksinimi	0,5 MPa (minimum)
Hava Tüketimi	50 L/dakika
Mekanik Boyutlar
Boyutlar (U) × W × H)	L 1470 × W 1340 × Yükseklik 1900 mm
Ağırlık	800 kg

Ürün Detayları
