Entegre devre ve LED cihazları için yüksek performanslı mavi bant yapıştırma makinesi

Entegre devre ve LED cihazları için yüksek performanslı mavi bant yapıştırma makinesi

Ürün Tanıtımı

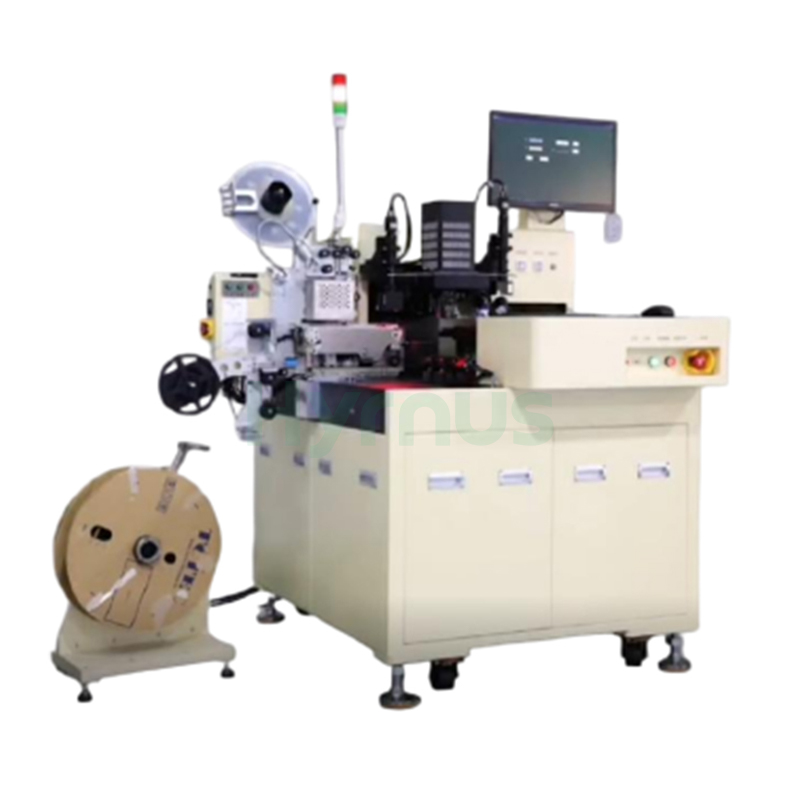

HY-BT12 sıralama makinesiKam tahrikli Z ekseni ve AC servo motorlara sahip 180° döner kola sahip olan bu ürün, bantlama çevrim süresi sunmaktadır. <300 ms (kamera kapalı) veya <450 ms (kamera açık) tepki süresi ve maksimum 15K UPH (saatte işlem sayısı) ile sistem, genişletme halkalarıyla 8" ve 12" wafer boyutlarını destekler ve 5 × 5 mil ile 270 × 270 mil arasında kalıp boyutlarını işleyebilir; 8 mm ve 12 mm taşıyıcı bantlarla uyumludur. 256 gri tonlama seviyesi ve 0,7× ila 4,5× optik büyütme sunan 1024 × 768 piksellik bir görüntüleme sistemi ile donatılmış olup, 1,56 μm ila 8,93 μm arasında tanıma doğruluğu ve 35 μm yerleştirme doğruluğu sağlar. Alt kamera, programlanabilir 40–200 gf yapıştırma kuvveti ve programlanabilir yukarı/aşağı hareket özelliğine sahip bir fırlatma sistemi ile kırık kalıbı, çatlak kalıbı ve kalıp yönünü algılar. Sistem, renk kodlu sınıflandırma (İyi/Kötü/Diğer/Boş) ile kapsamlı haritalama işlevselliği içerir, Horng Com TXT harita formatını destekler ve vakum sensörüyle eksik kalıp tespiti özelliğine sahiptir. 220V / 50Hz AC ile 2500 W nominal güçte çalışan, ≥0,6 MPa basınçlı hava ve 700 mmHg vakum gerektiren HY-BT12, 1200 × 1200 × 1500 mm ölçülerinde ve 1000 kg ağırlığındadır ve yüksek hacimli mavi banttan taşıyıcı banda paketleme için verimli ve güvenilir çalışma sağlar.

Teknik Özellikler

Öğe	Özellikler
Seçme ve Yerleştirme Ünitesi
Döner Kol	180° dönebilen tip
Z ekseni	Kamera yapısı
Motor	AC servo motor
Z Ekseni Sinyal Kablosu	Kabloların/boruların bükülmesini veya kırılmasını önlemek için kablo yönlendirmesini optimize edin.
Gofret Aşaması
XY Seyahat	14" × 14"
XY Aşama Çözünürlüğü	0,04 mil (1 μm)
Motor	Doğrusal motor
Bantlama Ünitesi
Taşıyıcı Bant Özellikleri	8 mm ve 12 mm taşıyıcı bantlarla uyumludur.
Alt Kamera	Çip hasarını, çatlak çipi ve çip yönünü (ön/arka) algılar.
Kalıp ve Gofret
Kalıp Boyutu	5 mil × 5 mil ~ 80 mil × 80 mil 80 mil × 80 mil ~ 270 mil × 270 mil
Gofret Boyutu	8" / 12" (genişletme halkalarıyla birlikte)
Kalıp Tipi	IC, LED
Bağlayıcı Güç	40 gf ~ 200 gf (programlanabilir)
Fırlatma Sistemi
Çıkarma Pimi ve Halka Hareketi	Programlanabilir yukarı/aşağı hareket
Görsel ve Optik Sistem
Görüntü İşleme	256 gri tonlama seviyesi
Algılama Yeteneği	Mürekkep lekeleri, kırık kalıp, çatlak kalıp (otomatik atlama)
Çözünürlük	1024 × 768
Optik Büyütme	0,7× ~ 4,5× ayarlanabilir
Tanıma Doğruluğu	1,56 μm ~ 8,93 μm
Kalıp Yerleştirme Doğruluğu	35 μm (5 mil ~ 80 mil için)
CPK	Yapılandırılabilir alarm limitleri
Yonga Levhası Optik Büyütme	Farklı kalıp boyutları için, kullanıcı tarafından seçilebilen iki lens seti.
Alt Kamera Büyütme	Farklı kalıp boyutları için, kullanıcı tarafından seçilebilen iki lens seti.
Hız
Bantlama Döngüsü Süresi	<300 ms (kamera KAPALI)<450 ms (kamera açık)
Program Depolama
Program Miktarı	50
Substrat başına maksimum kalıp sayısı	999 × 999
Çalıştırma Başına Maksimum Substrat Sayısı	99 × 99
Kayıp Kalıp Tespiti
Algılama Yöntemi	Vakum sensörü
Kamu Hizmetleri
Güç Kaynağı	AC 220V / 50Hz
Sıkıştırılmış Hava	≥ 0,6 MPa
Vakum Seviyesi	700 mmHg
Güç Tüketimi	2500 W
Boyutlar ve Ağırlık
Ağırlık	1000 kg
Makine Boyutu	1200 × 1200 × 1500 mm
Yazılım ve Görünüm
Markalaşma	Makinede şirket adı/logosu yok.
Yazılım Logosu	H-Com logosu entegre edilmiştir.
Makine Rengi	JAL standardı (W-900 M-12 N-0.6 B-0.7 I-0.6)
Eşleme Fonksiyonu
Kalıp Sınıflandırması	İyi / Kötü / Diğer / Boş (renk kodlu)
Dosya Biçimi	Horng Com TXT haritasıyla uyumlu
Eşleme Fonksiyonu	Tüm kalıplar tek tek hizalandı, incelendi ve kaydedildi.

Uygulama Senaryoları

Mavi bantlı makaralı makine, çipleri mavi bantlı gofretlerden hassas bir şekilde seçmek ve taşıyıcı bantlara yüklemek için tasarlanmıştır. 12 inçlik gofretleri destekler ve 8 inçlik gofretler için geriye dönük uyumluluk sağlayarak çiplerin çok taraflı alt kusur incelemesini mümkün kılar. Makine, ayarlanabilir soyulma mukavemeti ve hassas kaplama bandı sayımı ile hem kendinden yapışkanlı hem de ısı yalıtımlı bant kapsüllemeyi destekler. Sağlam ray sıkıştırması ve kolay ayarlama özelliğiyle, maksimum 15.000 UPH (saatte birim) kapasitesi sunarak seri üretim için verimli ve güvenilir çalışma sağlar. Temel uygulaması, çipleri mavi bantlı gofretlerden otomatik olarak seçmek ve müşteriler için taşıyıcı bant makaralarına paketlemektir.
