HY-PS8180Tam Otomatik Yarı İletken Kalıplama Sistemi, entegre devrelerin ve güç cihazlarının verimli bir şekilde kapsüllenmesi, istikrarlı kalite ve güvenilir koruma sağlanması için tasarlanmıştır.
Marka :
HYRNUSÜrün No. :
HY-PS8180Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaEntegre Devre Paketleme için Tam Otomatik Yarı İletken Kalıplama Sistemi
Ürün Tanıtımı

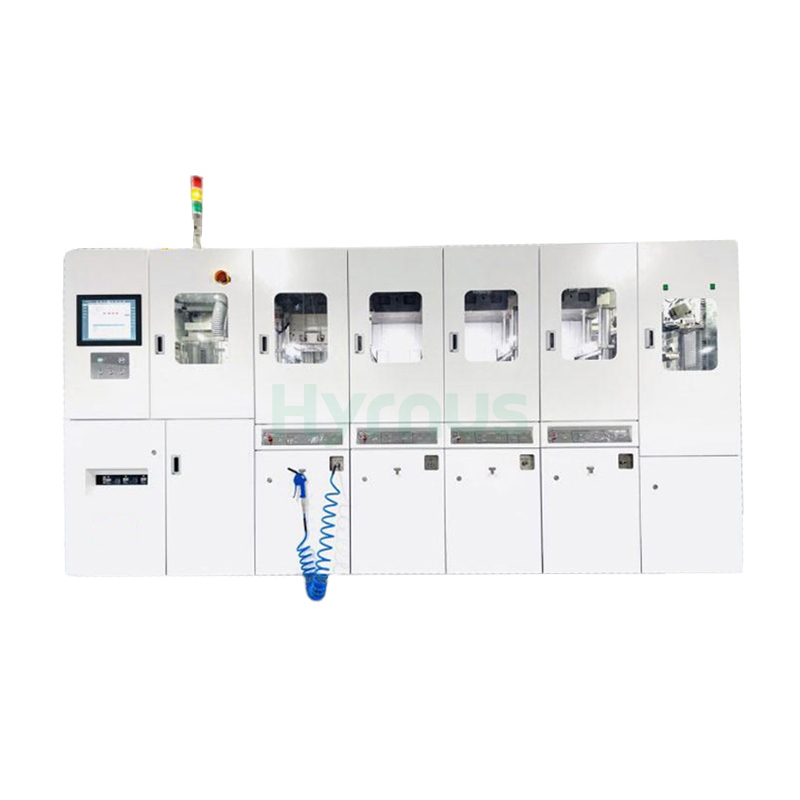

HY-PS8180 Tam Otomatik Yarı İletken Kalıplama Sistemi, yüksek hacimli yarı iletken paketleme için üretim çıktısını, verimi ve proses güvenilirliğini artırmak üzere tasarlanmıştır. Otomatik çalışma ve hassas proses kontrolü sayesinde manuel müdahaleyi azaltır, üretim değişkenliğini en aza indirir ve tutarlı kalıplama kalitesi sağlar. Sistem ayrıca akıllı izleme, üretim verisi kaydı ve proses izlenebilirliğini destekleyerek kalite yönetimini daha verimli hale getirir. İstikrarlı performansı, kolay bakımı ve düşük işletme maliyetleriyle SOT, SOP, TOLL, TO, QFN, DFN ve BGA dahil olmak üzere çeşitli paket tipleri için uygundur.
Ürün Özellikleri
Uygulama Alanları
Bu tam otomatik kalıplama sistemi, SOT, SOP, TOLL, TO, QFN, DFN ve BGA dahil olmak üzere çok çeşitli yarı iletken paket tipleri için uygundur.
Uygulanabilir Sektörler
*Entegre devre paketleme ve test etme
*Ayrı yarı iletken cihazlar
*Optoelektronik cihazlar
Teknik Parametre
| No | Parametre | Özellikler |
| 1. | Model | HY-PS8180 (180T) |
| 2. | Döngü Başına Kalıp Miktarı | Baskı başına vuruş başına 2 kurşun çerçeve |
| 3. | Baskı Makinesi Sayısı | 1 ila 4 basış |
| 4. | Kurşun çerçeve boyutu (U/F) | Genişlik: 20–100 mm / Uzunluk: 124–300mm / Kalınlık: 0,1–0,6 mm |
| 5. | Reçine Bileşiği Boyutu | Çap: 11–20 mm (±0,2 mm) / Uzunluk/Çap oranı: 1,2–1,7 (Maksimum 35 mm) |
| 6. | Sıkıştırma Kuvveti | 98–1764 kN (Maks 1)80T) |
| 7. | Enjeksiyon Basıncı | 4,9–29,4 kN (Maksimum 3T) |
| 8. | Çevrim Süresi (Mekanik) | 28 saniye (Dakika) |
| 9. | Makine Ölçüleri (4 Pres) | Genişlik: 1833mm / Yükseklik:2050mm / Uzunluk:4663mm |
| 10. | Makine Ağırlığı (4 Basma) | 14500 kg |
| 11. | Güç Kaynağı | 3 fazlı 380VAC ±10% / Güç: ≤51 KW (4 basış) |
| 12. | Basınçlı Hava Beslemesi | Basınç ≥0,5 MPa / Akış ≥350 L/dak / Hava filtresi ile birlikte |
| 13. | Egzoz Gereksinimi | ≥3000 L/dak |
| 14. | Ortam Sıcaklığı | 0–40°C (donmayan) |
| 15. | Ortam Nem Oranı | ≤%75 bağıl nem (yoğuşmasız) |
| 16. | Otomobil Yağlaması | İsteğe bağlı |
| 17. | Reçine Tartımı | İsteğe bağlı |
| 18. | Vakum Sistemi | İsteğe bağlı |

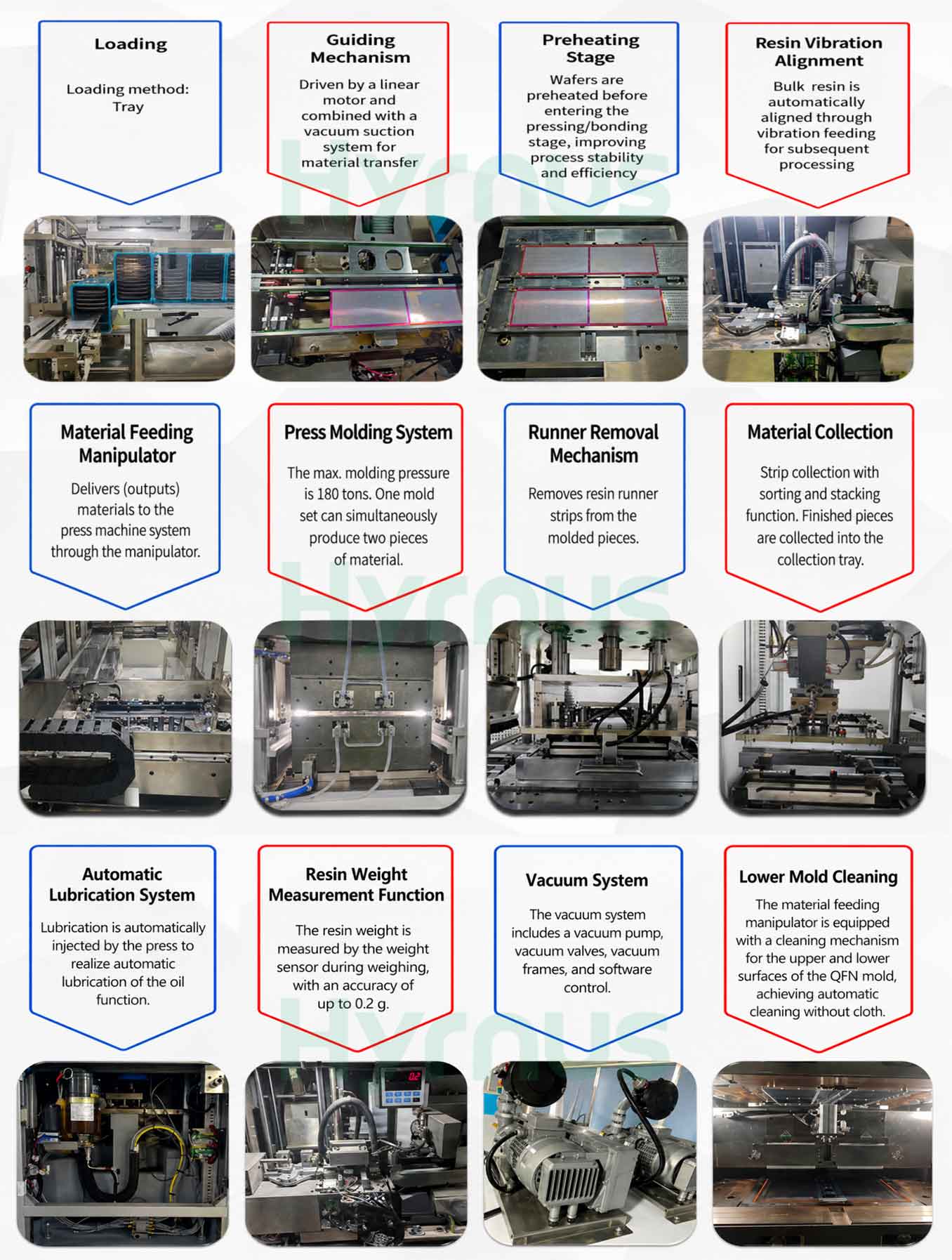

İşlem
