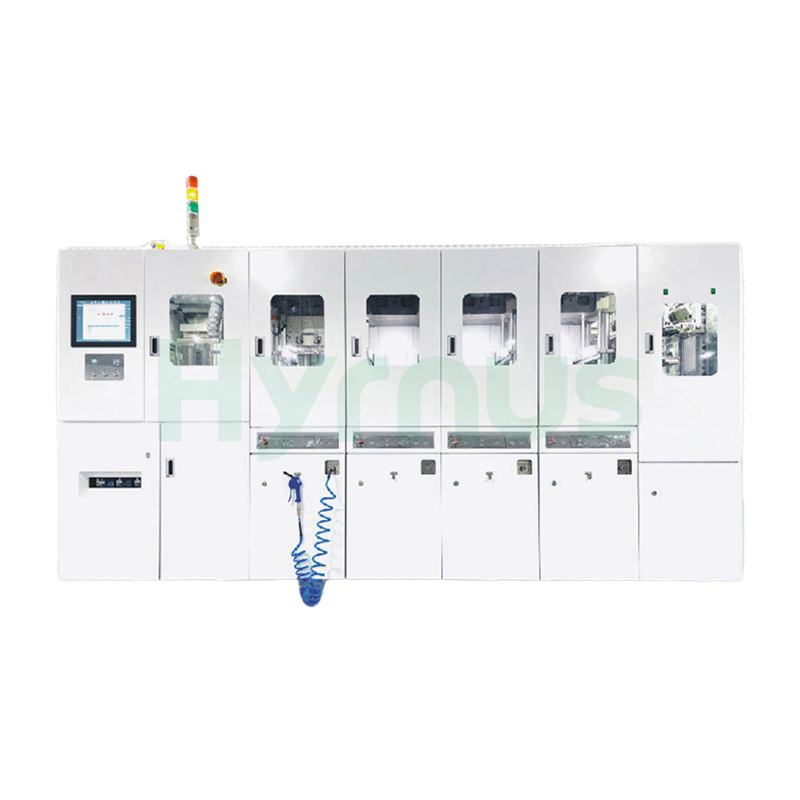

HY-PS8120Kalıplama SistemiYarı iletken paketleme için tasarlanmış, tam otomatik bir kalıplama sistemidir ve SOT, SOP, TOLL, TO, QFN, DFN ve BGA dahil olmak üzere çok çeşitli paket tiplerini destekler.
Marka :
HYRNUSÜrün No. :
HY-PS8120Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYarı İletken Paketleri için Maksimum 120 Ton Yüksek Performanslı Tam Otomatik Kalıplama Sistemi
Ürün Tanıtımı
HY-PS8120 Komple Hat Pres Kalıplama Ekipmanı Sistem, artırılmış çıktı ve verimlilik, önemli ölçüde iyileştirilmiş verim ve güvenilirlik, insan kaynaklı değişkenliği ortadan kaldıran güçlü proses tutarlılığı, akıllı izlenebilirlik ve uygun maliyetli bakım avantajları sunar. Sistem, pres başına her strokta 2 kurşun çerçeveyi işler ve 1 ila 4 presle yapılandırılabilir; 20–80 mm genişlik, 124–270 mm uzunluk ve 0,1–0,6 mm kalınlıkta kurşun çerçeve boyutlarını destekler. 11–20 mm (±0,2 mm) reçine bileşik çaplarını ve 1,2–1,7 (maks. 35 mm) L/D oranını destekler. Sıkıştırma kuvveti 1176 kN'ye (maks. 120 T) kadar ulaşır, enjeksiyon basıncı 4,9–29,4 kN (maks. 3 T) arasındadır ve minimum mekanik çevrim süresi 28 saniyedir. 4 presli sistem, 3803 mm uzunluğunda, 1728 mm genişliğinde ve 1920 mm yüksekliğinde olup yaklaşık 10.000 kg ağırlığındadır. 3 fazlı 380VAC ±%10 ile çalışır ve ≤51 kW (4 pres) güç tüketimine sahiptir. ≥0,5 MPa basınçlı hava ve ≥350 L/dak debi gerektirir; hava filtresi, ≥3000 L/dak egzoz debisi bulunur. 0–40°C ortam sıcaklıklarında ve ≤%75 RH nemde çalışır. Opsiyonel özellikler arasında otomatik yağlama, reçine tartımı ve vakum sistemi yer alır.
Özellik
Üretim ve Verimlilikte Artış
Verim ve Güvenilirlikte Önemli İyileşme
Güçlü Süreç Tutarlılığı – İnsan Kaynaklı Değişkenliği Ortadan Kaldırır
Akıllı ve İzlenebilir
Maliyet ve Bakım AvantajıTeknik Özellikler
| Parametre | Özellikler |
| Model | HY-PS8120 |
| Döngü Başına Kalıp Miktarı | Baskı başına vuruş başına 2 kurşun çerçeve |
| Baskı Makinesi Sayısı | 1 ila 4 basış |
| Kurşun Çerçeve Boyutu (U/F) | Genişlik: 20–80 mm / Uzunluk: 124–270 mm / Kalınlık: 0,1–0,6 mm |
| Reçine Bileşiği Boyutu | Çap: 11–20 mm (±0,2 mm) / Uzunluk/Çap oranı: 1,2–1,7 (Maksimum 35 mm) |
| Sıkıştırma Kuvveti | 98–1176 kN (Maksimum 120T) |
| Enjeksiyon Basıncı | 4,9–29,4 kN (Maksimum 3T) |
| Çevrim Süresi (Mekanik) | 28 saniye (Dakika) |
| Makine Ölçüleri (4 Pres) | Genişlik: 1728 mm / Yükseklik: 1920 mm / Uzunluk: 3803 mm |
| Makine Ağırlığı (4 Basma) | 10.000 kg |
| Güç Kaynağı | 3 fazlı 380VAC ±10% / Güç: ≤51 KW (4 basış) |
| Basınçlı Hava Beslemesi | Basınç ≥0,5 MPa / Akış ≥350 L/dak / Hava filtresi ile birlikte |
| Egzoz Gereksinimi | ≥3000 L/dak |
| Ortam Sıcaklığı | 0–40°C (donmayan) |
| Ortam Nem Oranı | ≤%75 bağıl nem (yoğuşmasız) |

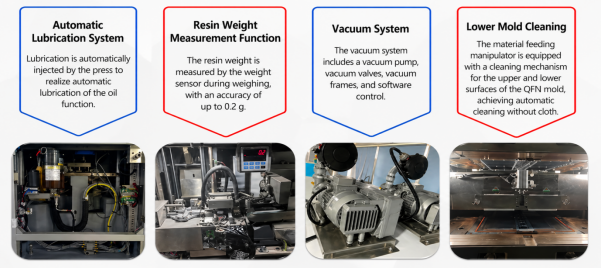

| Otomobil Yağlaması | İsteğe bağlı |
| Reçine Tartımı | İsteğe bağlı |
| Vakum Sistemi | İsteğe bağlı |
İşlem

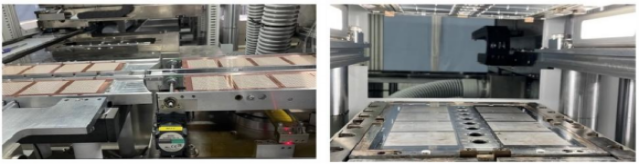

Modül

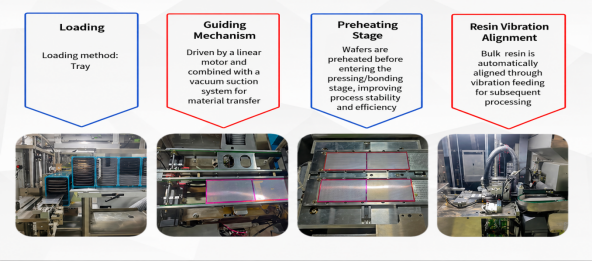

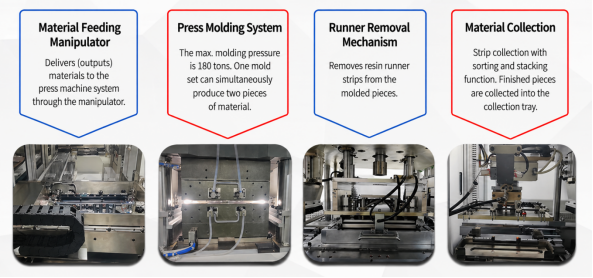

LYükleme Modülü ve Baskı Modülü

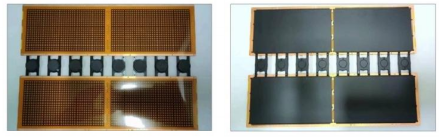

Son Ürün
Ürün Detayları
HY-PM23 MGP plastik kalıplama kalıbı, SOT23-20R yarı iletken paketleme için özel olarak tasarlanmıştır. 6 adet kalıp kutusu ile donatılmıştır; her kalıp kutusu 2 adet kurşun çerçeve içerir ve tam bir kalıpta toplam 12 adet kurşun çerçeve bulunur. Tüm kalıp kutuları ve iç bileşenler tamamen değiştirilebilir olup, hızlı sökme ve değiştirme yapısına sahiptir.
HY-AU400, entegre devre plastik kalıplama kalıpları için profesyonel yardımcı ekipman olarak hizmet veren entegre bir makinedir. Otomatik kurşun çerçeve ön ısıtmasını ve kalıplama bileşiği pelet düzenlemesini gerçekleştirir. Robotik kollar ve çok noktalı sıcaklık kontrolü ile donatılmış olup, tüm entegre devre paketleme çeşitlerine uyum sağlar, manuel kirlenmeyi azaltır, üretim verimliliğini artırır ve isteğe bağlı MES sistem ağını destekler.
HY-MF300, tüm IC paketleri için yolluk ve kapı artıklarını tek seferde temizleyebilen, plastik paketleme kalıpları için yardımcı bir ekipmandır. Mitsubishi/Yonghong PLC kontrolü ve ışık perdesi, kapı sensörü, acil durdurma ve çift elle kullanılan düğmeler dahil olmak üzere tam güvenlik kilitlemeleriyle donatılmış olup, tüm yarı iletken paketleme üretim hatları için istikrarlı performans ve evrensel uyumluluk sunar.
HY-PM252-6R Kalıplama, TO252-6R paket ürünleri için tasarlanmış yüksek hassasiyetli bir kalıplama kalıbıdır. Kalıp, hızlı kalıp kutusu değiştirme tasarımıyla 6 kalıp kutusunu barındırabilen evrensel bir kalıp tabanına sahiptir ve dört adet dahili yüksek sıcaklığa dayanıklı, sızdırmaz hidrolik silindirle çalışan, alttan üste çoklu hazneli enjeksiyon tasarımına ve dengeli bir enjeksiyon başlığı tahrik plakasına sahiptir.
HY-GD001/HY-GD803/HY-GD001A Otomatik Tortu Ayırma Makinesi Bu cihaz, kalıplanmış yarı iletken kurşun çerçevelerinden geçitleri ve yolları çıkarmak için tasarlanmıştır. Hassas delme, otomatik hava üfleme ve atık toplama özelliklerini bir araya getirirken, hatasız kalıp ve güvenlik ışık perdesi güvenilir ve emniyetli çalışma sağlar.
HY-LB200 OPtoelektronik Kurutma Fırını Elektronik ve donanım ürünlerini 200°C'nin altındaki sıcaklıklarda fırınlamak ve kurutmak için tasarlanmıştır. PID sıcaklık kontrolü, ayarlanabilir hava sirkülasyonu, zamanlama ayarları ve çok seviyeli aşırı sıcaklık koruması ile donatılmış olup, istikrarlı ve güvenilir çalışma sağlar. Paslanmaz çelik hazne, mükemmel dayanıklılık ve korozyon direnci sunarak fırını özellikle LED diyotlar, dijital ekranlar, arka aydınlatmalar ve benzeri optoelektronik ürünler için uygun hale getirir.
HY-PS8180Tam Otomatik Yarı İletken Kalıplama Sistemi, entegre devrelerin ve güç cihazlarının verimli bir şekilde kapsüllenmesi, istikrarlı kalite ve güvenilir koruma sağlanması için tasarlanmıştır.
