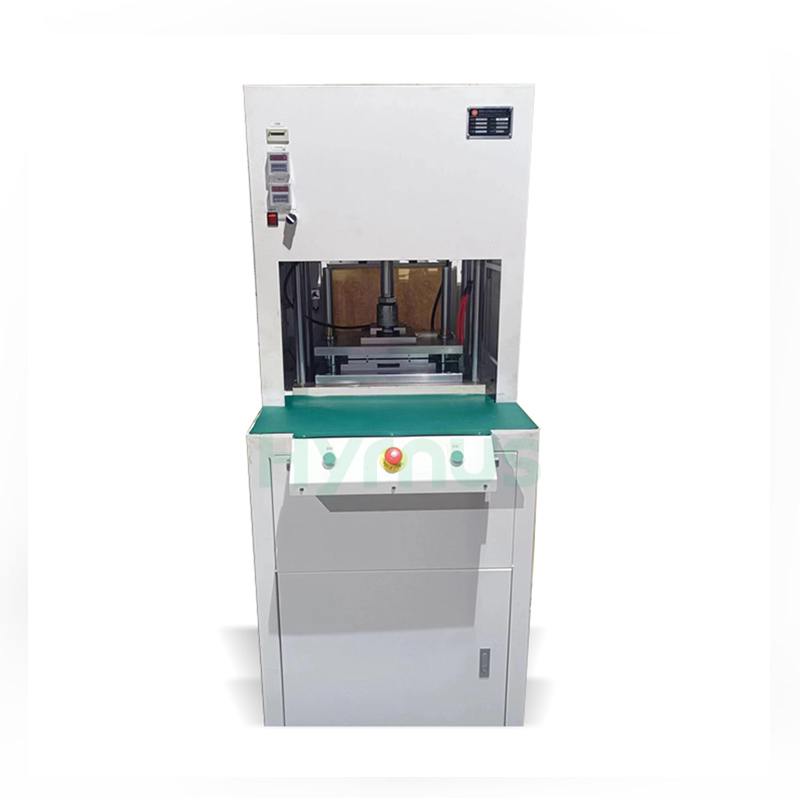

HY-GD001/HY-GD803/HY-GD001A Otomatik Tortu Ayırma Makinesi Bu cihaz, kalıplanmış yarı iletken kurşun çerçevelerinden geçitleri ve yolları çıkarmak için tasarlanmıştır. Hassas delme, otomatik hava üfleme ve atık toplama özelliklerini bir araya getirirken, hatasız kalıp ve güvenlik ışık perdesi güvenilir ve emniyetli çalışma sağlar.
Marka :
HYRNUSÜrün No. :
HY-GD001 / HY-GDS03 / HY-GD001ASipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYarı İletken Paket Otomatik Degülasyon Makinesi
Ürün Tanıtımı
HY-GD001/HY-GD803/HY-GD001AOtomatik Tortu Ayırma Makinesi Yarı iletken kalıplama işleminden sonra kapı ve yollukların çıkarılması için tasarlanmıştır ve standart konfigürasyonu TO252-6R ürünleri için uygundur. Operatör, kurşun çerçeveyi manuel olarak yükler ve boşaltır; makine ise hassas delme, hava üfleme ve hurda toplama işlemlerini otomatik olarak tamamlar.
Kalıbı, geri dönüşü önleyici konumlandırma tasarımı, hassas bilyalı kılavuz bileşenleri ve istikrarlı işleme sağlamak için 1 tonluk pnömatik silindir içerir. Delme işleminden sonra kalan çapak, kalıplanmış gövdeye veya kurşun çerçeveye zarar vermeden 0,1 mm içinde kontrol edilebilir. Güvenlik ışık perdesi ve dayanıklı takım yapısı, güvenli, güvenilir ve verimli üretimi daha da destekler.
İşlemeKurşun çerçevesinin manuel olarak yüklenmesi (kalıp, ters dönüşü önleyici hata koruma tasarımına sahiptir). Çapak alma işlemi için kalıp açıldığında, artık giriş ve yolluk atıkları uzaklaştırılır ve aşağıdaki hurda kutusuna düşer. Otomatik hava üfleme. Bitmiş ürünlerin manuel olarak çıkarılması.
Uygulanabilir Ürün
| Öğe | Uygulanabilir Ürün |
| HY-GD001 | TO220 |
| HY-GDS03 | SMA/KOBİ/SMC |
| HY-GD001A | TO252-6R |
| No | Öğe | Gereklilik |
| 1. | Kalıp Tipi | SMA/SMB/SMC yolluk ayırma kalıbı, her vuruşta 2 kurşun çerçeve için giriş ve yolluk delme işlemi. |
| 2. | Operasyon Yöntemi | Manuel yükleme. |
| 3. | Kalıp Yapısı | Yeterli mukavemet garantisi altında, kalıp hafif, küçük boyutlu, kompakt ve mekanizması makul olmalı ve tüm bileşenler arasında benzer parçaların değiştirilebilirliğine sahip olmalıdır. |
| 4. | Güvenlik Cihazı | Işık perdesi (güvenlik ızgarası) eklenmelidir. |
| 5. | Kalan Flaş Uzunluğu | Delme işleminden sonra kalan çapak uzunluğu 0,1 mm'den az olmalıdır. |
| 6. | Ürün ve Kurşun Çerçeve Koruması | Normal kurşun çerçeve konumlandırmasında, kalıplanmış gövdenin giriş deliği delindikten sonra, kalıplanmış gövdeye veya kurşun çerçeveye herhangi bir zarar verilmesine izin verilmez. |
| 7. | Aletin Kullanım Ömrü | Her bir aletin kullanım ömrü en az 200.000 vuruş olmalıdır. Tasarım, malzeme, üretim veya süreç gibi insan kaynaklı olmayan faktörler nedeniyle kullanım ömrü yetersiz kalırsa, tedarikçi ücretsiz yedek parça sağlamalıdır. |
Kalıp Malzemesi Seçimi
| No | Öğe | Gereklilik |
| 1. | Üst Bıçak Malzemesinin Aşındırılması | ASP-23, HRC62-64 |
| 2. | Üst ve Alt Kalıp Plakası Malzemesi | 55#, su verme ve temperleme işlemi, HRC32-35 |
| 3. | Diğer Yapısal Bileşenler | SKD-11, HRC58-62 |
| 4. | Kalıp Yüzey İşlemi | Sert krom kaplama |
| 5. | Silindir | 1 tonluk pozitif basınçlı silindir |
| 6. | Kılavuz Bileşenleri | Hassas bilyalı kılavuz direkleri ve kılavuz burçları |
Ürün Detayları

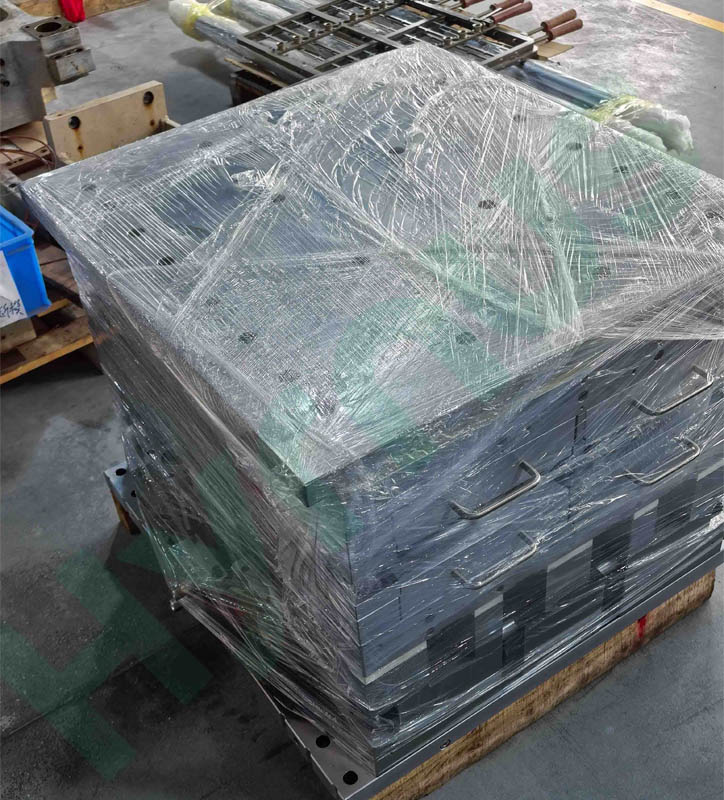

HY-PM23 MGP plastik kalıplama kalıbı, SOT23-20R yarı iletken paketleme için özel olarak tasarlanmıştır. 6 adet kalıp kutusu ile donatılmıştır; her kalıp kutusu 2 adet kurşun çerçeve içerir ve tam bir kalıpta toplam 12 adet kurşun çerçeve bulunur. Tüm kalıp kutuları ve iç bileşenler tamamen değiştirilebilir olup, hızlı sökme ve değiştirme yapısına sahiptir.

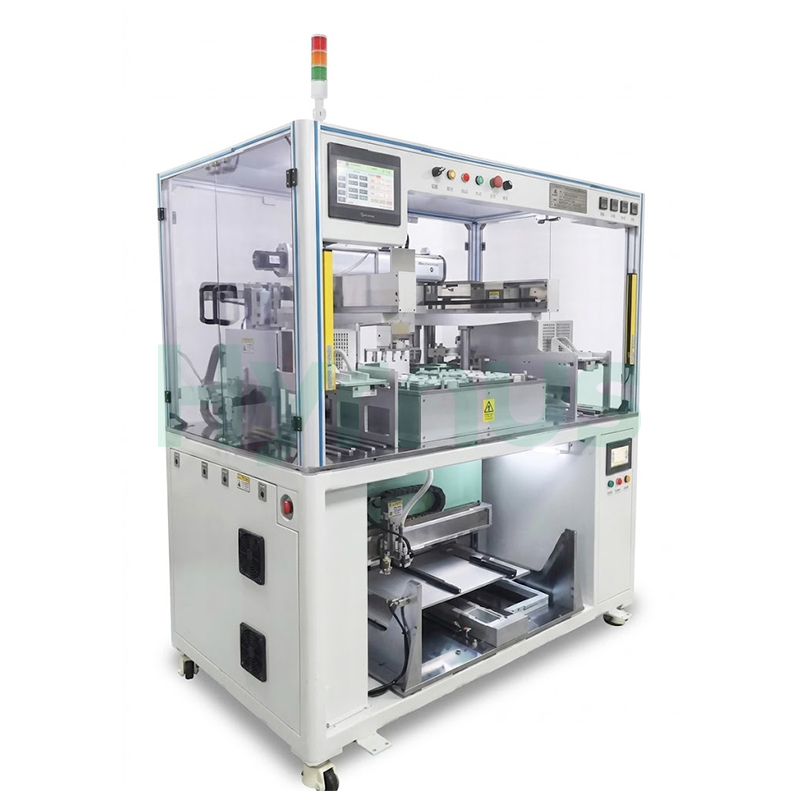

HY-AU400, entegre devre plastik kalıplama kalıpları için profesyonel yardımcı ekipman olarak hizmet veren entegre bir makinedir. Otomatik kurşun çerçeve ön ısıtmasını ve kalıplama bileşiği pelet düzenlemesini gerçekleştirir. Robotik kollar ve çok noktalı sıcaklık kontrolü ile donatılmış olup, tüm entegre devre paketleme çeşitlerine uyum sağlar, manuel kirlenmeyi azaltır, üretim verimliliğini artırır ve isteğe bağlı MES sistem ağını destekler.

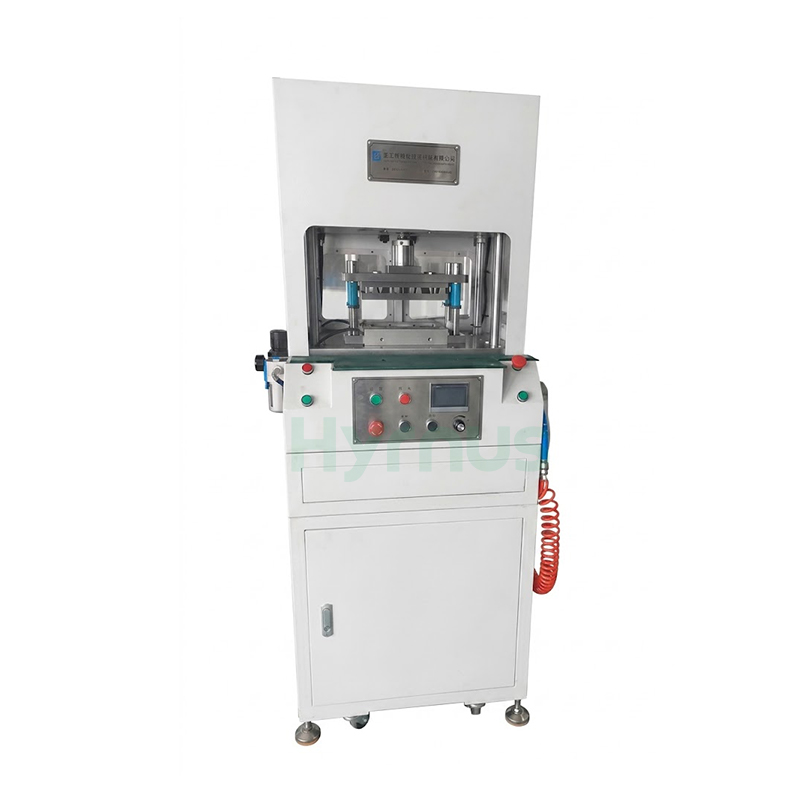

HY-MF300, tüm IC paketleri için yolluk ve kapı artıklarını tek seferde temizleyebilen, plastik paketleme kalıpları için yardımcı bir ekipmandır. Mitsubishi/Yonghong PLC kontrolü ve ışık perdesi, kapı sensörü, acil durdurma ve çift elle kullanılan düğmeler dahil olmak üzere tam güvenlik kilitlemeleriyle donatılmış olup, tüm yarı iletken paketleme üretim hatları için istikrarlı performans ve evrensel uyumluluk sunar.

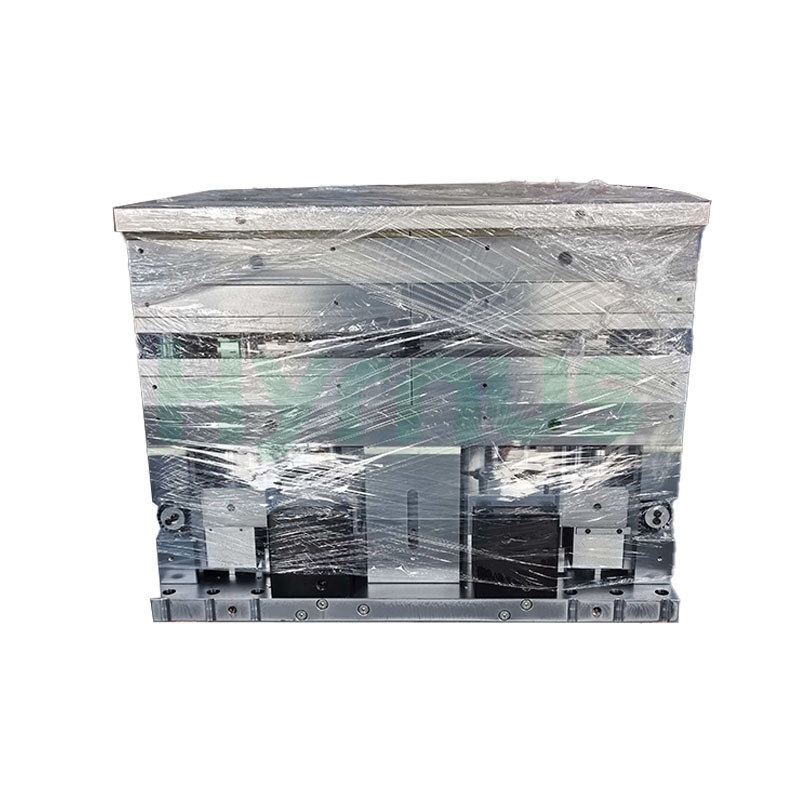

HY-PM252-6R Kalıplama, TO252-6R paket ürünleri için tasarlanmış yüksek hassasiyetli bir kalıplama kalıbıdır. Kalıp, hızlı kalıp kutusu değiştirme tasarımıyla 6 kalıp kutusunu barındırabilen evrensel bir kalıp tabanına sahiptir ve dört adet dahili yüksek sıcaklığa dayanıklı, sızdırmaz hidrolik silindirle çalışan, alttan üste çoklu hazneli enjeksiyon tasarımına ve dengeli bir enjeksiyon başlığı tahrik plakasına sahiptir.

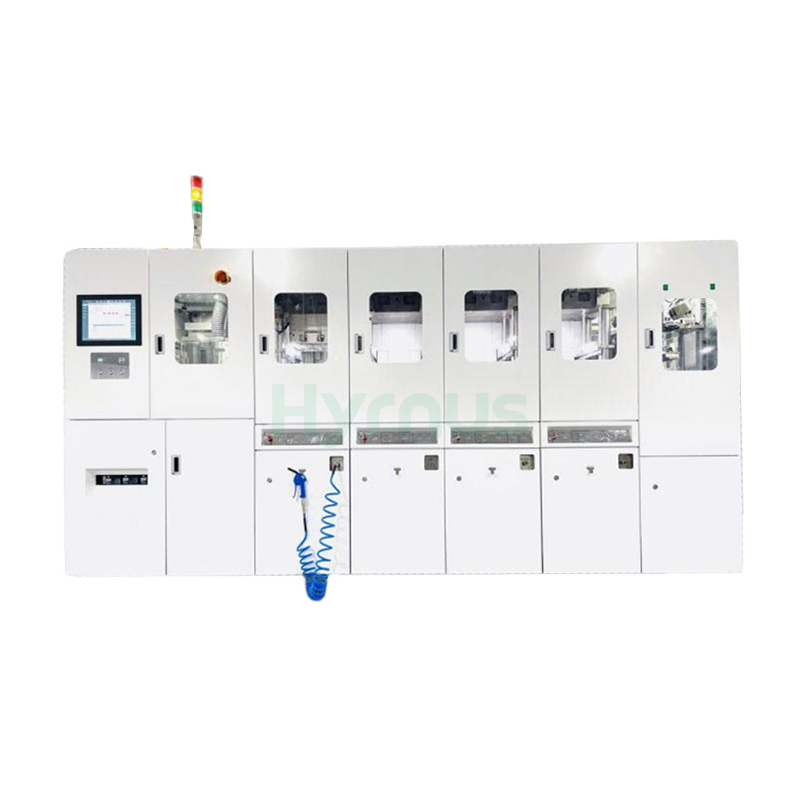

HY-PS8120Kalıplama SistemiYarı iletken paketleme için tasarlanmış, tam otomatik bir kalıplama sistemidir ve SOT, SOP, TOLL, TO, QFN, DFN ve BGA dahil olmak üzere çok çeşitli paket tiplerini destekler.

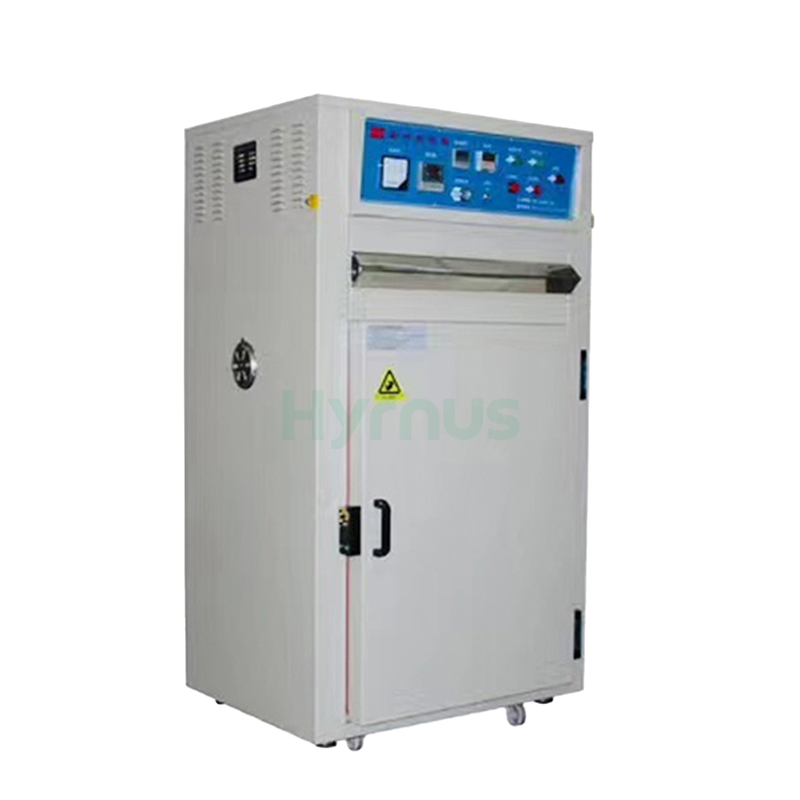

HY-LB200 OPtoelektronik Kurutma Fırını Elektronik ve donanım ürünlerini 200°C'nin altındaki sıcaklıklarda fırınlamak ve kurutmak için tasarlanmıştır. PID sıcaklık kontrolü, ayarlanabilir hava sirkülasyonu, zamanlama ayarları ve çok seviyeli aşırı sıcaklık koruması ile donatılmış olup, istikrarlı ve güvenilir çalışma sağlar. Paslanmaz çelik hazne, mükemmel dayanıklılık ve korozyon direnci sunarak fırını özellikle LED diyotlar, dijital ekranlar, arka aydınlatmalar ve benzeri optoelektronik ürünler için uygun hale getirir.

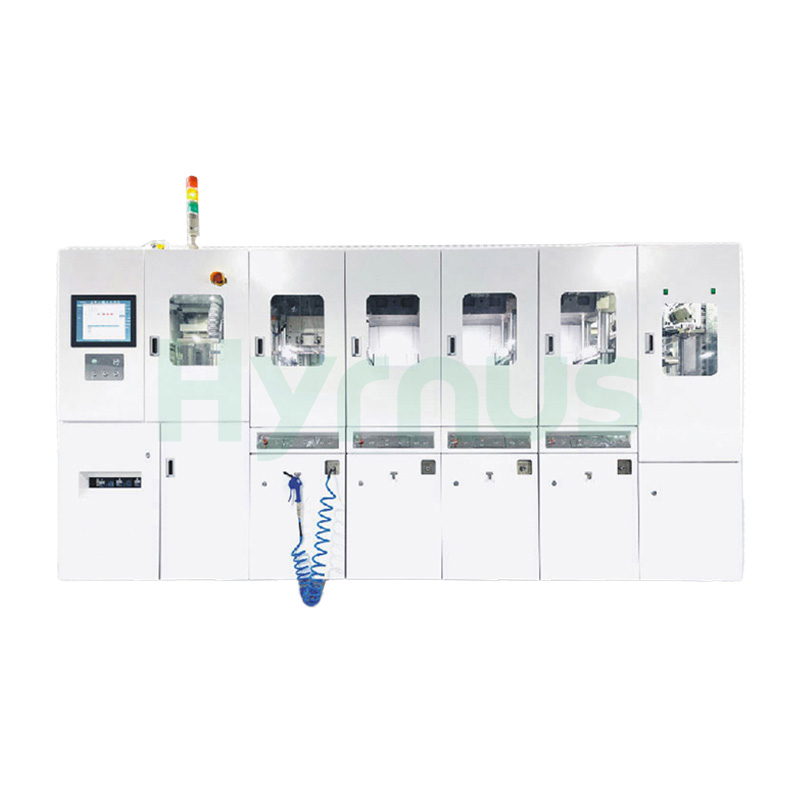

HY-PS8180Tam Otomatik Yarı İletken Kalıplama Sistemi, entegre devrelerin ve güç cihazlarının verimli bir şekilde kapsüllenmesi, istikrarlı kalite ve güvenilir koruma sağlanması için tasarlanmıştır.
