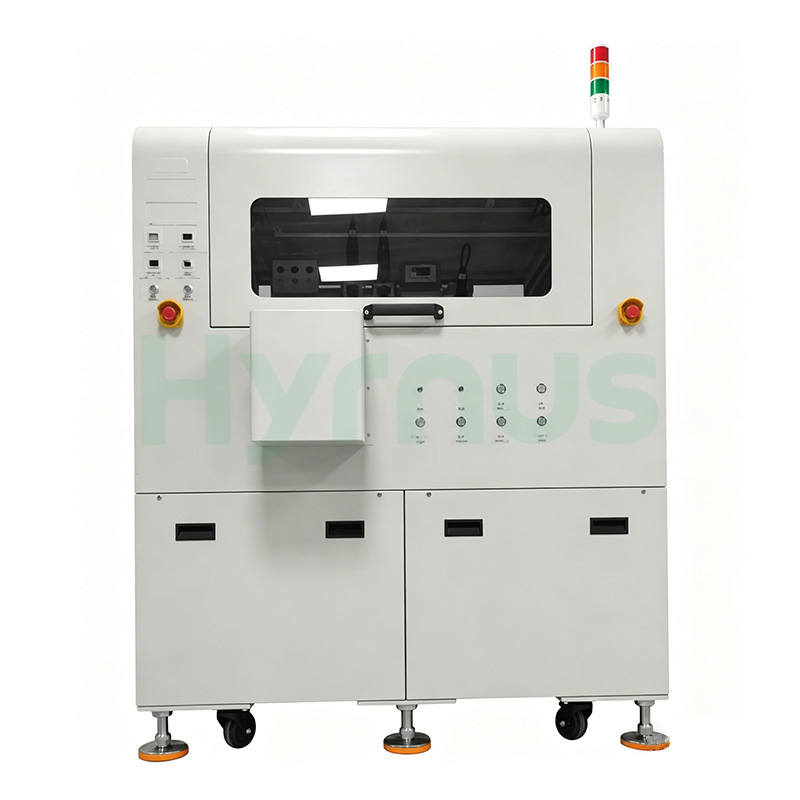

Ultra Yüksek Hassasiyetli Optoelektronik ve Yarı İletken Paketleme Uygulamaları için Kalıp Bağlama Cihazı

HY-DB504 Kalıp takma ekipmanı En büyük avantajı olan son derece yüksek yerleştirme hassasiyetiyle, bu ekipman TO Serisi Cihazlarda, Fotodiyotlarda, Lazerlerde, Optokuplörlerde, miniLED'lerde ve Tüketici Optoelektronik Cihazlarında yaygın olarak kullanılmaktadır ve bu da onu, en yüksek yerleştirme hassasiyeti seviyelerini gerektiren son teknoloji ürün geliştirme ve yüksek hacimli üretim için özellikle uygun hale getirmektedir.

TO serisi cihazlar, fotodiyotlar, lazerler, optokuplörler, miniLED'ler, tüketici elektroniği optoelektronik cihazlar vb.

Ürün Özelliği

Yüksek hassasiyetli otomatik talaş açısı düzeltme sistemi

Otomatik PCB değişimi (tek veya çift magazin konfigürasyonu mevcuttur)

Sabit sıcaklıkta dağıtım fonksiyonu

Eksik kalıp tespiti

Meme tıkanıklığı tespiti

Yüksek kalıp yapıştırma hassasiyeti için çift sıralı yapıştırma başlığı

İlaç dağıtımından önce yapılan inceleme

Teknik Özellikler

No	Kategori	Parametre	Özellikler
1. Genel bilgi		İşletim Sistemi	Windows 7
		Desteklenen Diller	Çince / İngilizce
		UPH	1K/saat (Maksimum) (malzeme ve kalite gereksinimlerine bağlı olarak değişir)
2. Kesinlik		X/Y Kalıp Bağlama Doğruluğu	±3 μm (fotomask ve ham madde hataları hariç)
		Açı Doğruluğu	±0,5°
3. Otomasyon		Otomatik PCB Değişimi	Evet
		Otomatik Gofret Halkası Değişimi	İsteğe bağlı
4. Görsel Sistem		Kamera Çözünürlüğü	1280 × 1024 piksel
		Denetim Fonksiyonları	Yüksek zekalı görüntüleme sistemi, yapıştırıcı hacmi, şekli, konumu ve yapıştırma sonrası denetiminin otomatik olarak yapılmasını destekler.
5. Uyumluluk		Sistem Uyumluluğu	Birden fazla harita formatını destekler.
		Özelleştirme	Yüksek açıklık, farklı müşteri gereksinimlerine göre özelleştirilebilir.
6. Boyutlar ve Ağırlık		PCB Boyutu (G×U, maks.)	90 mm × 280 mm
		Kalıp Boyutu	6 mil × 6 mil ~ 100 mil × 100 mil
		Gofret Halkası Boyutu	6 inç (diğer boyutlar özelleştirilebilir)
		Ekipman Boyutları (Uzunluk × Genişlik × Yükseklik)	1600 × 1000 × 1630 mm
		Ekipman Ağırlığı	1050 kg (nihai ağırlık, ürünün gerçek ağırlığına bağlıdır)
7. Kamu Hizmetleri		Sıkıştırılmış Hava	5–6 kgf/cm²
