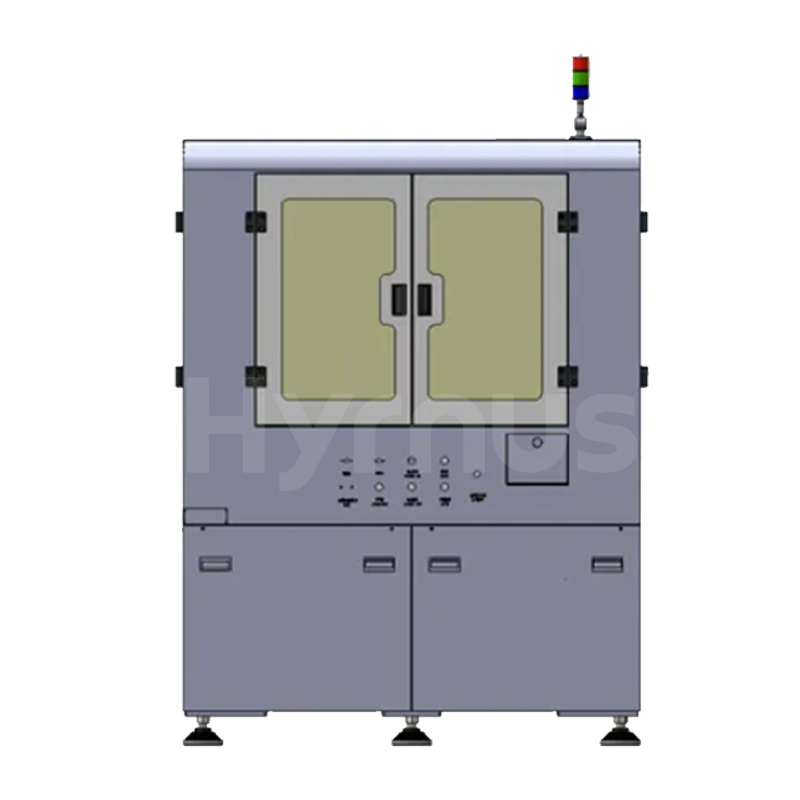

Optik İletişim için Yüksek Hassasiyetli Ötektik Bağlama

Yüksek hassasiyetli otomatik talaş açısı düzeltme sistemi

Otomatik yükleme/boşaltma fonksiyonu (isteğe bağlı)

Ötektik ısıtma sistemi (±10°C)

Ötektik aşama XY ekseni otomatik ayarlama fonksiyonu

Ekipman verimliliğini artırmak için çift istasyonlu ötektik ısıtma kademesi

Eksik kalıp tespiti

Meme tıkanıklığı tespiti

Gözlem muayene mikroskobu / mercek tüpü

90° çevirme besleme fonksiyonu

Yüksek kalıp yapıştırma doğruluğu için doğrusal çift bağlantı başlıklı tasarım.

Ötektik öncesi muayene: TO6 malzemesinde kalıntı veya ciddi kusurların olup olmadığını kontrol eder.

Bağlantı sonrası kontrol: kalıp yerleşimini ve açısını kontrol eder.

6 inç ve daha küçük wafer halkalarını destekler (diğer boyutlar özelleştirilebilir).

Güç kesintisi sonrası çarpışma önleme fonksiyonu (yeni teknoloji, UPS gerektirmez)

Farklı pazar taleplerini karşılamak için çeşitli konfigürasyonlar mevcuttur; gereksinimlere göre özelleştirilebilir.

Teknik Özellikler



No	Kategori	Parametre	Özellikler
1. Genel bilgi		İşletim Sistemi	Windows 7
		Desteklenen Diller	Çince / İngilizce
		UPH	1000 adet/saat (ötektik işlem süresine ve müşteri ürün işlemine bağlıdır)
2. Kesinlik		X/Y Kalıp Bağlama Doğruluğu	±10 μm (fotomask ve ham madde hataları hariç)
		Açı Doğruluğu	±1°
		Bağlantı Başlığı Tipi	Doğrusal yüksek hassasiyetli kalıp yapıştırma başlığı
3. Otomasyon		Otomatik Yükleme/Boşaltma	Evet
4. Görsel Sistem		Kamera Çözünürlüğü	1280 × 1024 piksel
		Denetim Fonksiyonları	Yüksek zekalı görüntüleme sistemi, şekil, konum ve yapıştırma sonrası otomatik denetimi destekler.
5. Uyumluluk		Sistem Uyumluluğu	Birden fazla harita formatını destekler.
		Özelleştirme	Yüksek açıklık, farklı müşteri gereksinimlerine göre özelleştirilebilir.
6. Malzeme Türleri		TO56, TO38, TO9, vb. (dönüştürme gerektirir)
7. Boyutlar ve Ağırlık		Gofret Halkası Boyutu	6 inç (diğer boyutlar özelleştirilebilir)
		Kalıp Boyutu	6 mil × 6 mil ~ 100 mil × 100 mil
		Ekipman Boyutları (Uzunluk × Genişlik × Yükseklik)	1600 × 1245 × 1850 mm
		Ekipman Ağırlığı	1600 kg (nihai ağırlık, ürünün gerçek ağırlığına bağlıdır)
8. Kamu Hizmetleri		Sıkıştırılmış Hava	5–6 kgf/cm²
