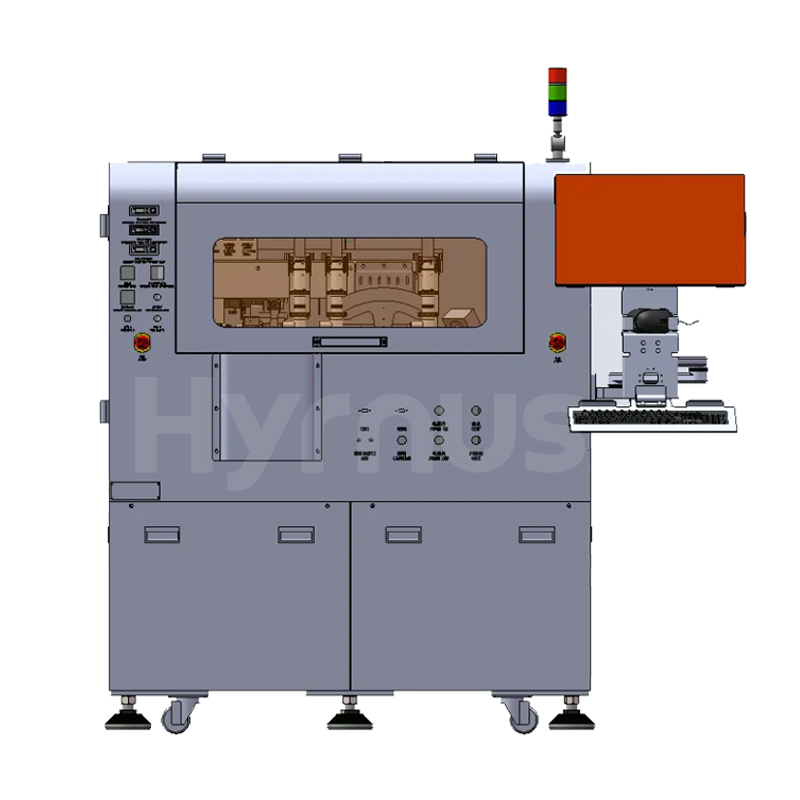

Otomotiv LED'leri ve Optoelektronik Yarı İletkenler için Ötektik Bağlayıcı

Yüksek hassasiyetli otomatik talaş açısı düzeltme sistemi

Otomatik PCB (alt tabaka) değişimi

Otomatik gofret halkası değiştirme (isteğe bağlı fonksiyon)

Meme ısıtma fonksiyonu: 330°C'ye kadar sabit sıcaklık

İş parçası/altlık sabit sıcaklıkta ısıtma fonksiyonu: 285°C'ye kadar sabit sıcaklık.

Ön ısıtma ve son ısıtma aşaması fonksiyonları

Görüntü kaymasını önleme sistemi fonksiyonu

Eksik kalıp tespiti fonksiyonu

Meme tıkanıklığı tespiti

Yüksek ötektik bağlama doğruluğu için doğrusal bağlama başlığı

Ötektik öncesi inceleme: PCB üzerinde kalıntı veya ciddi kusurların olup olmadığını kontrol eder.

Bağlantı sonrası kontrol: yonga yerleşimini ve açısını kontrol eder.

6 inç ve daha küçük wafer halkalarını destekler (diğer boyutlar özelleştirilebilir).

Güç kesintisi sonrası çarpışma önleme fonksiyonu (yeni teknoloji, UPS gerektirmez)

Farklı pazar taleplerini karşılamak için çeşitli konfigürasyonlar mevcuttur; gereksinimlere göre özelleştirilebilir.

Teknik Özellikler

No	Kategori	Parametre	Özellikler
1. Genel bilgi		İşletim Sistemi	Windows 7
		Desteklenen Diller	Çince / İngilizce
		UPH	5000 adet/saat (ötektik işlem süresine ve müşteri ürün işlemine bağlı olarak)
2. Kesinlik		X/Y Kalıp Bağlama Doğruluğu	±10 μm (fotomask ve ham madde hataları hariç)
		Konumlandırma Doğruluğu	±7 μm (fotomask)
		Açı Doğruluğu	±1°
		Bağlantı Başlığı Tipi	Doğrusal yüksek hassasiyetli kalıp yapıştırma başlığı
3. Sıcaklık Kontrolü		Kalıp Bağlama Aşaması Sıcaklığı	285°C (±5°C)
		Bağlantı Başlığı Sıcaklığı	330°C (±5°C)
4. Otomasyon (İsteğe bağlı)		Otomatik PCB Değişimi	Evet
		Otomatik Gofret Halkası Değişimi	İsteğe bağlı
5. Görsel Sistem		Kamera Çözünürlüğü	1280 × 1024 piksel
		Denetim Fonksiyonları	Yüksek zekalı görüntüleme sistemi, şekil, konum ve yapıştırma sonrası otomatik denetimi destekler.
6. Uyumluluk		Sistem Uyumluluğu	Birden fazla harita formatını destekler.
		Özelleştirme	Yüksek açıklık, farklı müşteri gereksinimlerine göre özelleştirilebilir.
7. Boyutlar ve Malzemeler		PCB Boyutu (G×U, maks.)	110 mm × 130 mm
		Gofret Halkası Boyutu	6 inç (diğer boyutlar özelleştirilebilir)
		Kalıp Boyutu	6 mil × 6 mil ~ 100 mil × 100 mil
		Ekipman Boyutları (Uzunluk × Genişlik × Yükseklik)	1500 × 1350 × 1600 mm
		Ekipman Ağırlığı	1050 kg (nihai ağırlık, ürünün gerçek ağırlığına bağlıdır)
8. Kamu Hizmetleri		Sıkıştırılmış Hava	5–6 kgf/cm²
