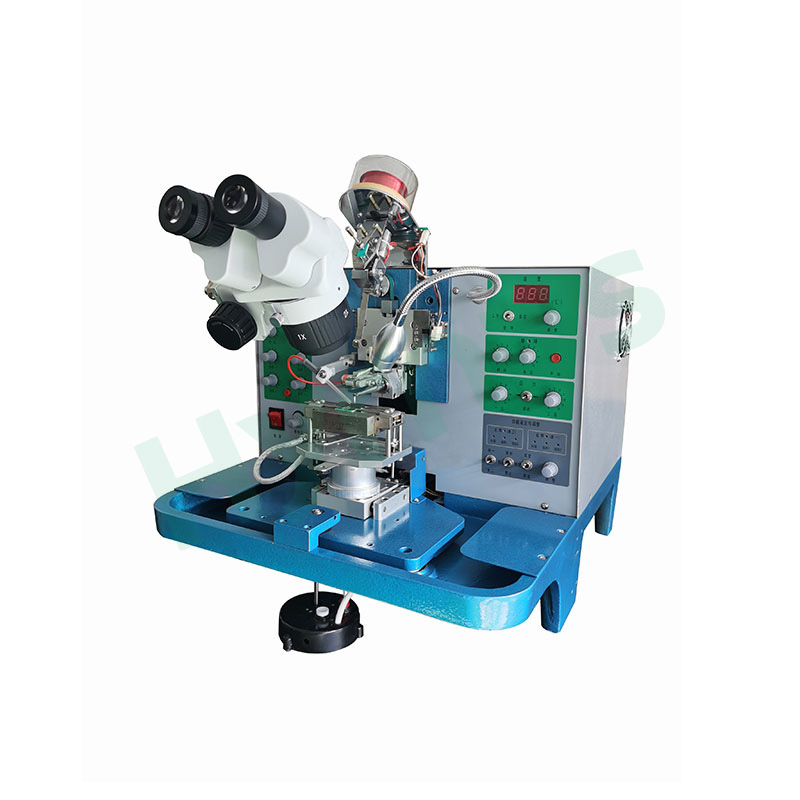

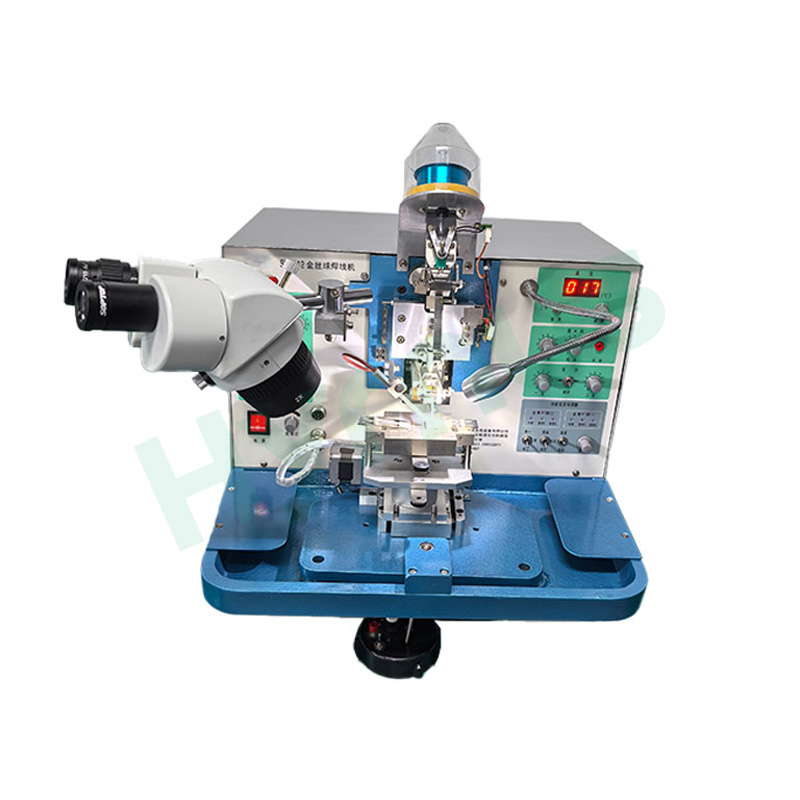

Altın Tel Bağlama Topu Bağlama Makinesi

HY-GB2012 Altın Bilyalı Tel Bağlama Cihazı, esas olarak yüksek güçlü LED'lerin, lazer diyotların, küçük ve orta güçlü diyotların, transistörlerin, entegre devrelerin, sensörlerin ve özel yarı iletken cihazların iç uç bağlaması için kullanılır. Özellikle yüksek güçlü LED cihazlarının tel bağlaması için uygundur.

Marka :
HYRNUS
Ürün No. :
HY-GB2012
Sipariş (Minimum Sipariş Miktarı) :
1 Set
Garanti :
One-Year Warranty and Lifetime Maintenance
Ödeme :
T/T
Kurşun zamanı :
7-35 Days
Ürün Menşei :
China

ŞİMDİ BİLGİ ALIN

Altın Tel Bağlama Topu Bağlama Makinesi

Ürün Tanıtımı

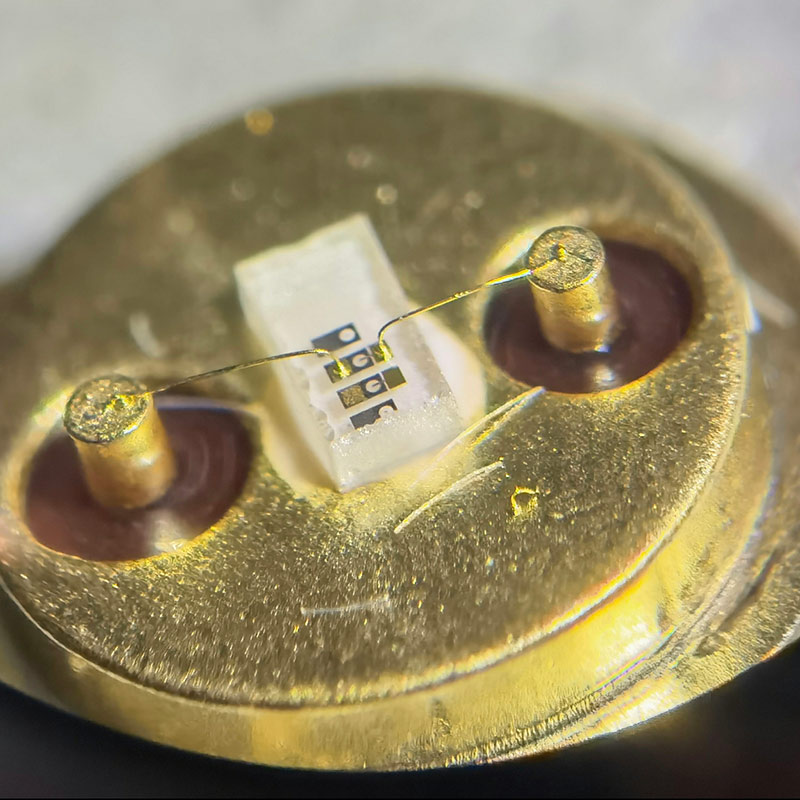

HY-GB2012 altın tel bağlama makinesi, altın teli çip pedleri ve alt tabakalarla birleştirmek için ultrasonik bağlama teknolojisini kullanır ve güvenilir elektriksel bağlantı ve sinyal iletimi sağlar. Altın tel ucu, yüksek voltajlı elektronik top oluşturma yöntemiyle top haline getirilir, ardından kontrollü basınç, süre ve ultrasonik titreşim altında bağlanır. Elektronik mikro montajda kullanılan önemli ekipmanlardan biridir ve silikon-alüminyum tel bağlamaya göre daha yüksek güvenilirlik, daha istikrarlı bağlama kalitesi ve iyi elektriksel performans sunar.

Ürün Özellikleri

*Esnek çalışma için tek yönlü ve çift yönlü bağlantıyı destekler.

*İki telli topraklama verilerini saklayarak kullanım kolaylığını ve verimliliği artırır.

*Farklı braket yapıları için ayrı ayrı ayarlanabilen halka yüksekliği ve ikinci bağlantı yüksekliği.

*Yüksek güçlü LED, derin çanak ve piranha LED braketleri için uygun, çok sayıda halka şekli seçeneği.

*İkinci bağ topu telafisi, yapışma kabiliyetini artırır ve arıza oranını düşürür.

*1 veya 2 aşamalı otomatik indeksleme, üretim verimliliğini artırır.

*Sürekli indeksleme fonksiyonu, yeniden işleme uygulamaları için uygundur.

*Kılcal damar tespiti, yanlış montajdan kaynaklanan hatalı yapışmayı azaltır.

*Dört kanallı ultrasonik güç çıkışı, daha tutarlı yapıştırma kalitesi sağlar.

*Geliştirilmiş top oluşumu, daha küçük ilk bağlara ve daha güvenilir ikinci bağlara olanak tanır.

Uygulama Alanları

*Mikrodalga fırınlar

*RF modülleri

*Hibrit devreler

*MEMS devreleri

*Optoelektronik cihazlar

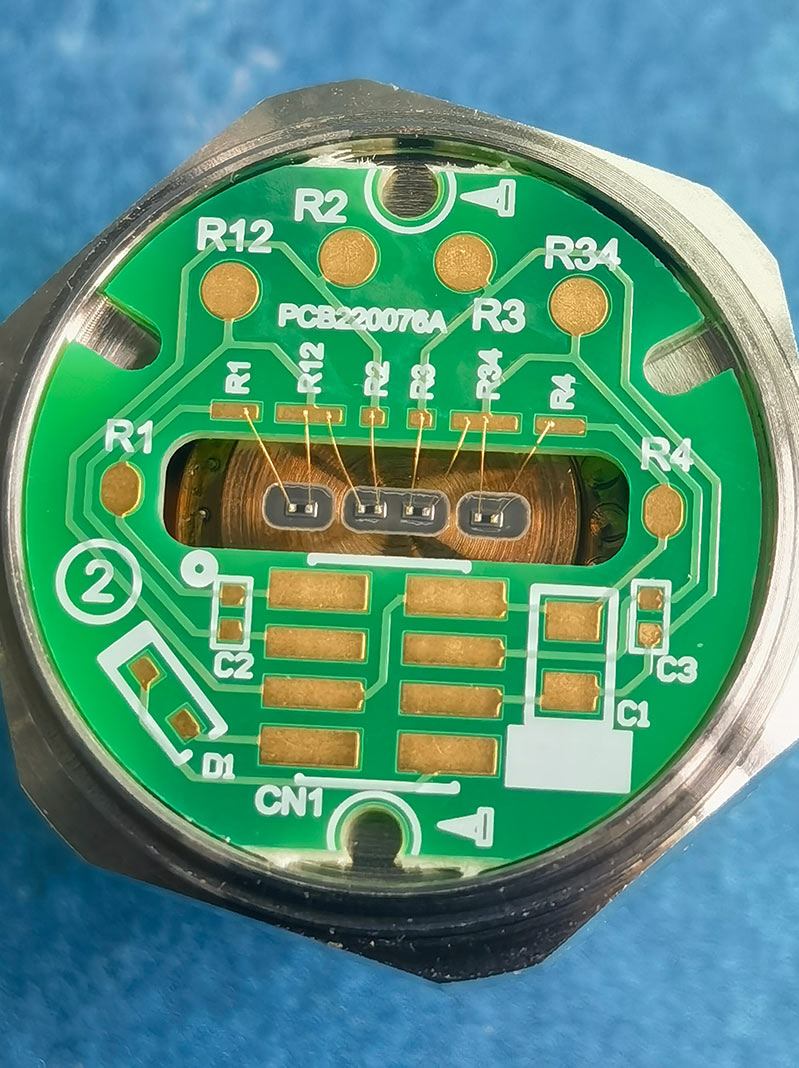

*Sensörler

*Nano cihazlar

*Yarı iletken cihazlar

*Radar cihazları

*Askeri unsurlar

*Özel amaçlı devreler

*COB/SOB ambalajı

Uygulanabilir Sektörler

*Optoelektronik şirketleri

*Ayrı elektronik bileşen üreticileri

*Araştırma enstitüleri

*Üniversite laboratuvarları

*Ar-Ge ve üretim kuruluşları

Teknik Parametreler

Öğe	Özellikler
Güç Kaynağı	220 VAC ±10%, 50 Hz, 300 W, güvenilir topraklama gereklidir.
İsteğe bağlı güç kaynağı	AC 110 V özelleştirilebilir
Güç Tüketimi	Maks. 300 W
Uygulanabilir Altın Tel Çapı	16–50 μm / 0,7–2 mil
Bağlanma Sıcaklığı	Oda sıcaklığından 400°C'ye kadar
Ultrasonik Güç	4 kanal, 0–5 W, iki aralıkta sürekli ayarlanabilir.
Ultrasonik Zaman	5–200 ms ±%5 / adım başına 20 ms
Birlikte Geçirilen Zaman	2 kanal, 0–200 ms
Bağlanma Basıncı	2 kanal, 25–180 g
Minimum Bağlanma Süresi	0,4 s / tel
Birinci Bağlantıdan İkinci Bağlantıya Kadar Maksimum Otomatik Süre	her iki yönde de ≥4 mm
Döngü Yüksekliği Ayar Aralığı	0–6 mm
Kuyruk Teli Uzunluğu	0–2 mm
Altın Top Boyutu	Negatif elektronik top oluşumu, ayarlanabilir çap
Armatür Hareket Aralığı	Φ25 mm
Mikroskop	Standart iki aşamalı mikroskop: 15× / 30×

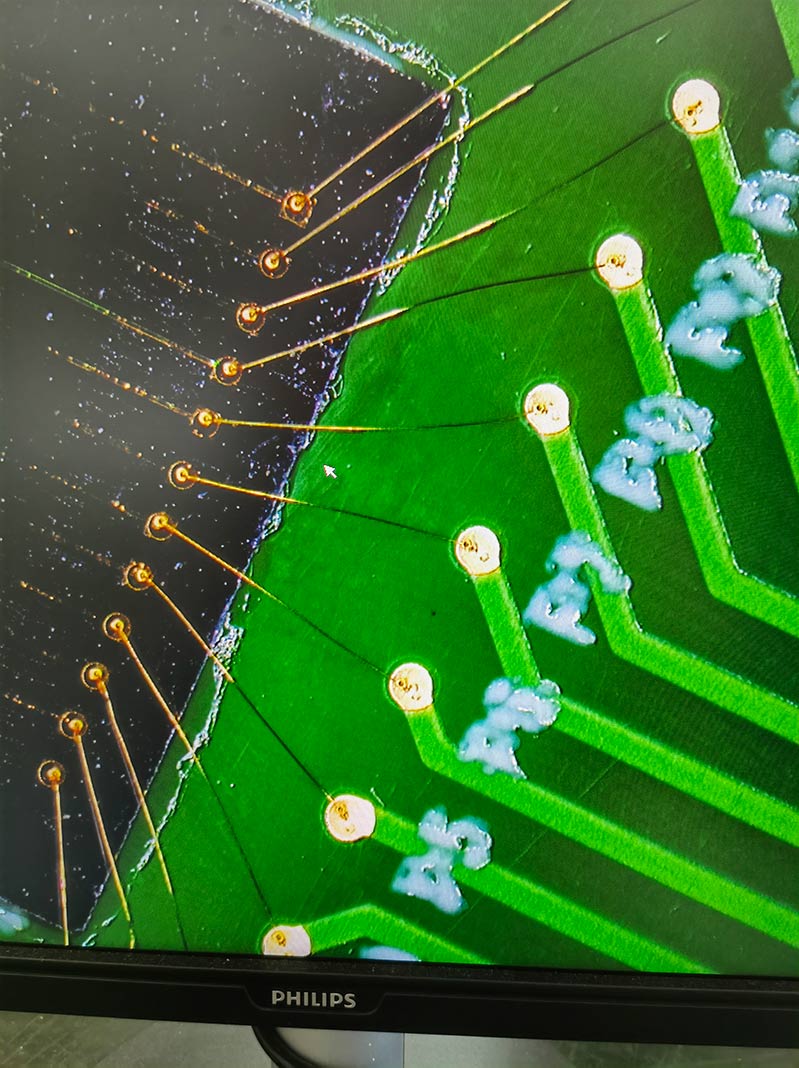

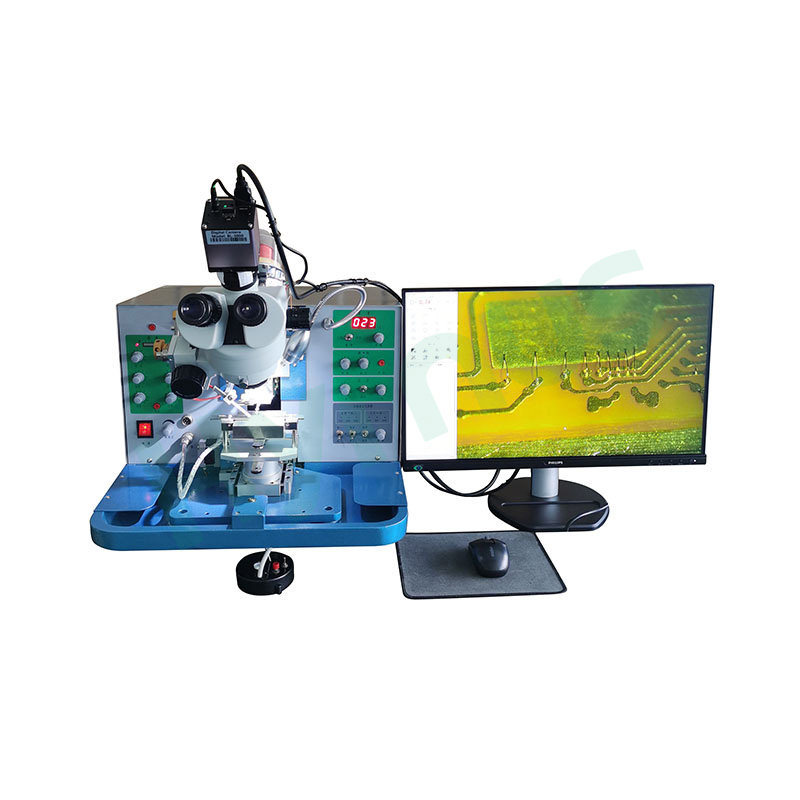

İsteğe Bağlı Yapılandırma	HD kamera ve monitör
Genel Boyutlar	520 × 460 × 550 mm, U × G × Y
Ağırlık	Yaklaşık 28 kg

Opsiyonel HD Kamera ve Monitör Özellikleri

FPGA + ARM mimarisine sahip, Linux 3.10 işletim sistemiyle çalışan gömülü sistem.
Çift çekirdekli Cortex-A9 işlemci, 1 GHz ana frekans ve 1 GB'a kadar DDR3 bellek.
1/2 inç arka aydınlatmalı CMOS sensörle donatılmıştır.
1920 × 1080 çözünürlükte ve saniyede 60 kare hızında, 2 MP'ye kadar yüksek hızlı görüntü yakalama.
Kablosuz fare veya klavye bağlamak için iki adet USB bağlantı noktası.
HDMI HD arayüzü, net ve parlak görüntü gösterimi sağlar.
Daha sezgisel ve kullanışlı bir işlem için yeni kullanıcı arayüzü.
Popüler düz düğme tasarımı, çekici ve kullanımı kolay.
Gelişmiş parlaklık bastırma işlevi, güçlü yansımaları etkili bir şekilde azaltır.
Basitleştirilmiş Çince, Geleneksel Çince ve İngilizce dil seçeneklerini destekler.
Monitör boyutu: 24 inç.
