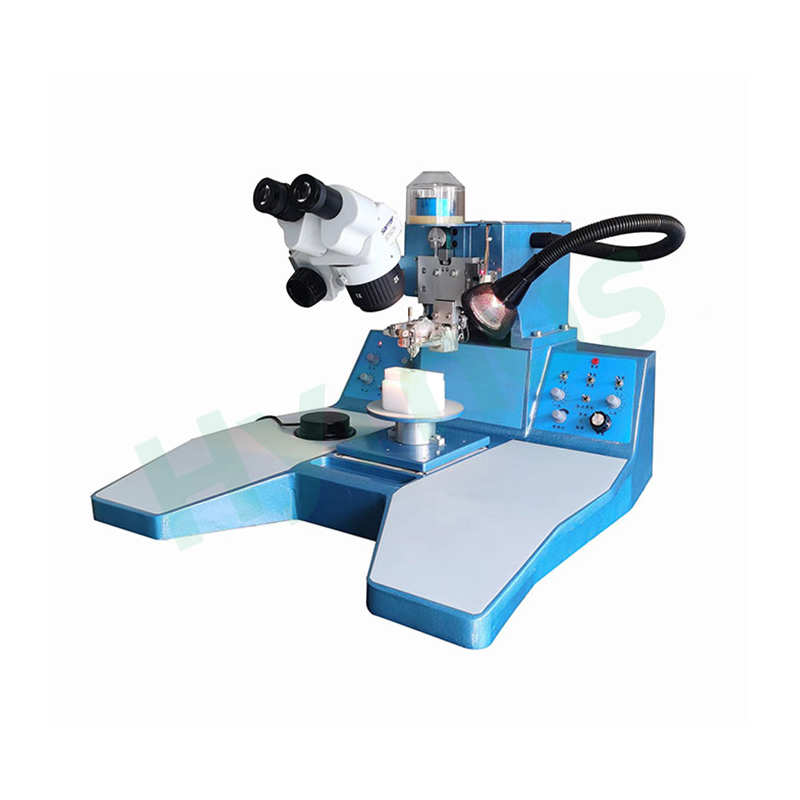

Laboratuvar İçin Ultrasonik Tel Bağlama Makinesi

HY-WB2000 ultrasonik tel bağlayıcı, ince alüminyum tel, basınç ve ultrasonik enerji kullanarak çipler ve alt tabakalar arasında güvenilir elektriksel bağlantılar oluşturur. Mikrodalga cihazları, RF modülleri, hibrit devreler, MEMS, optoelektronik cihazlar, sensörler, yarı iletken cihazlar, radar cihazları, COB/SOB paketleme ve diğer mikroelektronik uygulamalar için uygundur.

Marka :
HYRNUS
Ürün No. :
HY-WB2000
Sipariş (Minimum Sipariş Miktarı) :
1 Set
Garanti :
One-Year Warranty and Lifetime Maintenance
Ödeme :
T/T
Kurşun zamanı :
7-35 Days
Ürün Menşei :
China

ŞİMDİ BİLGİ ALIN

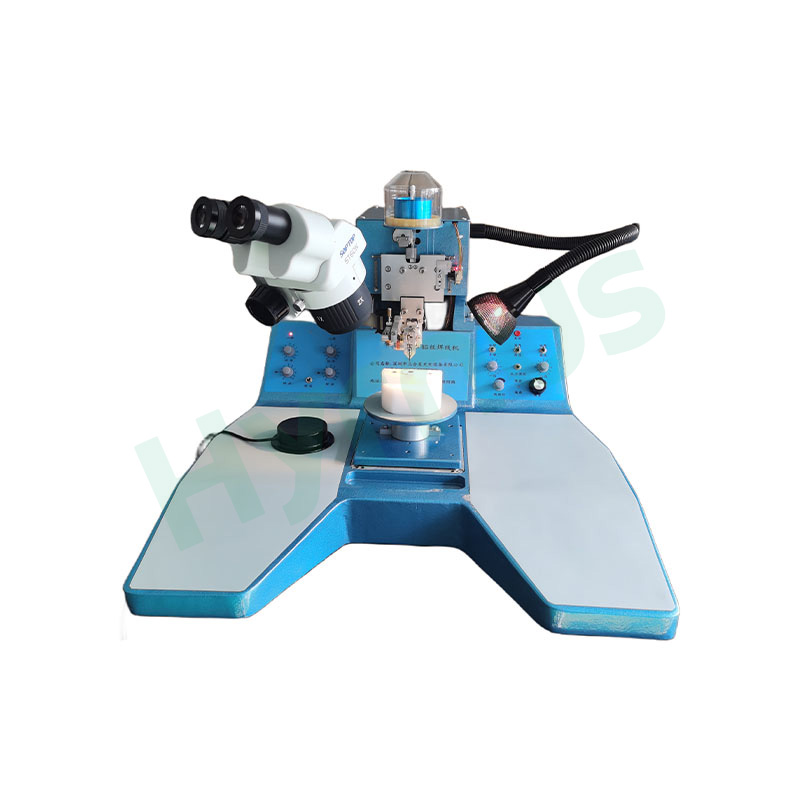

Laboratuvar İçin Ultrasonik Tel Bağlama Makinesi

Ürün Tanıtımı

HY-WB2000 ultrasonik tel bağlama cihazı, mikroelektronik paketleme ve çip ara bağlantısı için tasarlanmış yüksek hassasiyetli bir bağlama makinesidir. İnce alüminyum tel, bağlama basıncı ve ultrasonik enerji kullanarak, alüminyum tel ile alt tabaka pedleri arasında güçlü ve güvenilir bağlantılar oluşturur; bu da çipler ve alt tabakalar arasında elektriksel ara bağlantının yanı sıra çipler arasında sinyal iletimini de mümkün kılar. Mikrodalga cihazları, RF modülleri, hibrit devreler, MEMS devreleri, optoelektronik cihazlar, sensörler, nano cihazlar, yarı iletken cihazlar, radar cihazları, askeri bileşenler, özel amaçlı devreler, COB/SOB paketleme ve diğer yüksek güvenilirlik gerektiren elektronik uygulamalarda yaygın olarak kullanılmaktadır.

Ürün Özellikleri

*Dikey kılavuz rayın Z ekseni hareketi, yapıştırma başlığının istikrarlı hareketini ve hassas yapıştırma kontrolünü sağlar.

*Y ekseni yatay kılavuz rayı, doğru tel konumlandırması için ikinci bağlantı aralığını kontrol eder.

*İthal step motorlar, sorunsuz çalışma ve yüksek tekrarlanabilirlik için hem Z ekseni hem de Y ekseni hareketlerini sağlar.

*Birinci bağlantı yüksekliği, ikinci bağlantı yüksekliği, halka yüksekliği ve tel açıklığı dijital olarak kontrol edilebilir.

*İstikrarlı bağlantı kalitesi, doğru bağlantı noktası kontrolü ve yüksek tel bağlantı tutarlılığı sağlar.

*Tutarlı döngü yüksekliği, yüksek güvenilirlik gerektiren mikroelektronik paketleme şartlarını karşılamaya yardımcı olur.

*İkinci bağlantı noktası, daha kolay kullanım için otomatik bağlantıyı destekler.

*Operatörler, parametreleri ayarladıktan sonra tek bir düğmeye basarak yapıştırma işlemini tamamlayabilirler.

*Daha hızlı yapıştırma hızı, üretim verimliliğini ve tek vardiyada üretim kapasitesini artırmaya yardımcı olur.

Uygulama Alanları

Mikrodalga cihazları, RF modülleri, hibrit devreler, MEMS devreleri, optoelektronik cihazlar, sensörler, nano cihazlar, yarı iletken cihazlar, radar cihazları, askeri bileşenler, özel amaçlı devreler, COB/SOB paketleme, vb.

Uygulanabilir Sektörler

*Optoelektronik şirketleri

*Ayrı elektronik bileşen üreticileri

*Araştırma enstitüleri

*Üniversite laboratuvarları

*Ar-Ge ve üretim kuruluşları

Teknik Parametre

Bağlantı Başlığı	Alüminyum Tel Çapı	0,7 mil–3,0 mil / 18 μm–75 μm
	İlgili Kama Aleti	Dış çap Φ1,6 mm, uzunluk 21 mm
	Bağlanma Açısı	45°
	Tel Aralığı	0–10 mm, kademeli motor, dijital olarak ayarlanabilir
	Bağlantı Döngüsü Yüksekliği	0–6 mm, dijital olarak ayarlanabilir
Ultrasonik Sistem	Ultrasonik Kanallar	2 kanal
	Ultrasonik Güç	0–5 W, sürekli ayarlanabilir
	Birlikte Geçirilen Zaman	5–200 ms ±%5 / adım başına 20 ms
	Ultrasonik Frekans Ayarı	61 kHz ±1 kHz, otomatik izleme
	Bağlama Basıncı Ayar Aralığı	10–60 g, 2 kanal, elektromanyetik ayarlama
XYZ Çalışma Masası	Yuvarlak Çalışma Masası Çapı	125 mm
	Bağlanma Alanı	20 × 20 mm
	Fare Tipi Kontrol Kolu	20 × 20 mm
	XY Minimum Hareket	0,1 mil, ayarlanabilir
	Z Minimum Hareket	0,1 mil, ayarlanabilir
	Doğruluk Kontrolü	0,1 milyon, normal uzman kullanımında
Makine Parametreleri	Güç Kaynağı	AC 220 V ±10%, 50 Hz, 60 W
	Makine Ağırlığı	36 kg
	Genel Boyutlar	600 * 560 * 390 mm, U * G * Y
	Makine Rengi	Mavi
	Mikroskop Büyütmesi	İki kademeli büyütme: 15× ve 30×, standart konfigürasyon

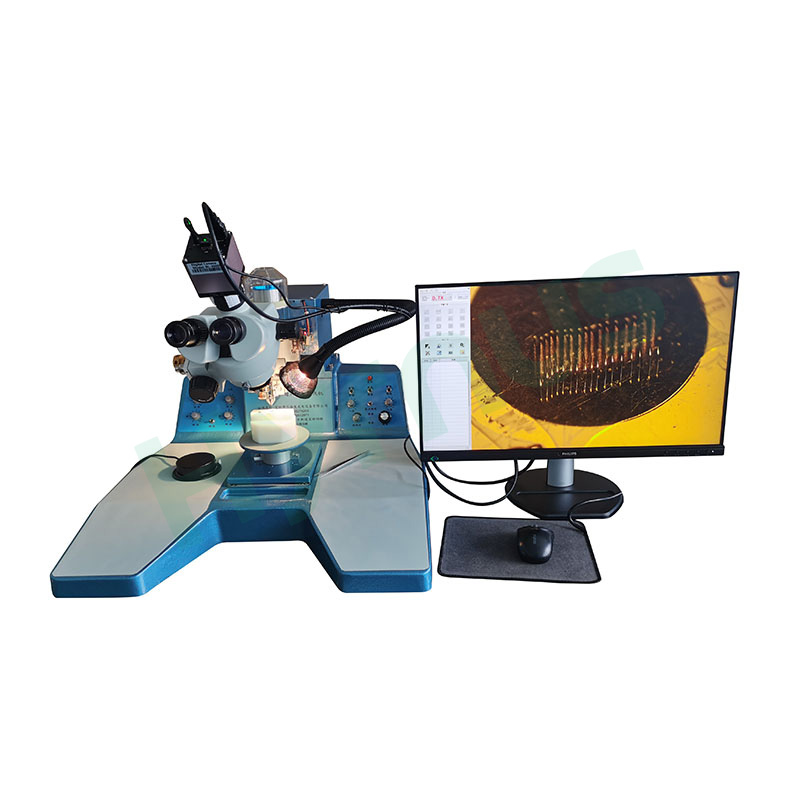

Opsiyonel HD Kamera ve Monitör Özellikleri

FPGA + ARM mimarisine sahip, Linux 3.10 işletim sistemiyle çalışan gömülü sistem.
Çift çekirdekli Cortex-A9 işlemci, 1 GHz ana frekans ve 1 GB'a kadar DDR3 bellek.
1/2 inç arka aydınlatmalı CMOS sensörle donatılmıştır.
1920 × 1080 çözünürlükte ve saniyede 60 kare hızında, 2 MP'ye kadar yüksek hızlı görüntü yakalama.
Kablosuz fare veya klavye bağlamak için iki adet USB bağlantı noktası.
HDMI HD arayüzü, net ve parlak görüntü gösterimi sağlar.
Daha sezgisel ve kullanışlı bir işlem için yeni kullanıcı arayüzü.
Popüler düz düğme tasarımı, çekici ve kullanımı kolay.
Gelişmiş parlaklık bastırma işlevi, güçlü yansımaları etkili bir şekilde azaltır.
Basitleştirilmiş Çince, Geleneksel Çince ve İngilizce dil seçeneklerini destekler.
Monitör boyutu: 24 inç.
