HY-HW3018 Ultrasonik Ağır Tel Bağlama Cihazı, orta ve yüksek güçlü transistörlerin, MOSFET'lerin, çeşitli güç modüllerinin, yüksek akımlı hızlı toparlanma diyotlarının, Schottky diyotlarının, tristörlerin, IGBT'lerin ve diğer özel yarı iletken güç cihazlarının dahili uç bağlaması için kullanılır.
Marka :
HYRNUSÜrün No. :
HY-HW3018Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaUltrasonik Ağır Tel Bağlama Makinesi Alüminyum Altın Şerit Bağlama Makinesi
Ürün Tanıtımı
HY-HW3018 Ultrasonik Ağır Alüminyum Tel Bağlayıcı, transistörler, MOSFET'ler, güç modülleri, yüksek akımlı hızlı toparlanma diyotları, Schottky diyotları, tristörler ve IGBT'ler dahil olmak üzere orta ve yüksek güçlü yarı iletken güç cihazlarının dahili kurşun bağlaması için tasarlanmıştır.
TO-3, TO-3P, TO-3PF, TO-3PN, TO-3PL, TO-220F, TO-126, TO-12F, TO-66, TO-251, TO-202 ve diğer paket tipleri için uygundur. Ayrıca otomotiv sensörleri, yüksek güçlü basınç sensörleri ve diğer özel yarı iletken güç cihazları için de kullanılabilir.
Bu makine, istikrarlı performans, kolay kullanım, basit bakım ve kompakt masaüstü yapısıyla öne çıkmaktadır. Özellikle laboratuvar kullanımı, Ar-Ge uygulamaları ve küçük ölçekli üretim için uygundur.
Özellikler
*Hassas vida ve kılavuz ray aktarımı ile kademeli motor tahrikli Y ekseni ve Z ekseni hareketi, esnek hareket, doğru konumlandırma ve hızlı yapıştırma hızı sağlar.
*Yüksek ultrasonik güç marjı ve yeni tasarlanmış dönüştürücü, yüksek güçte ve uzun süreli çalışmada istikrarlı ve güvenilir performans sağlar.
*Kılcal boru montaj algılama fonksiyonu, kılcal borunun doğru şekilde monte edilip edilmediğini kontrol ederek bağlantı güvenilirliğini artırmaya yardımcı olur.
*Otomatik basınç kontrolüne sahip elektromanyetik yapıştırma basıncı, yapıştırma işlemi boyunca istikrarlı ve doğru basınç sağlar.
*Mükemmel ultrasonik, basınç ve hareket kontrol sistemleri, güçlü bağlantı noktaları, tutarlı bağlantı kalitesi ve iyi tel halkası görünümü elde edilmesine yardımcı olur.
*Birinci ve ikinci bağlantı noktaları için çift bağlantı noktası desteği sunarak bağlantı direncini azaltır ve geniş alanlı güç cihazlarının güvenilirliğini artırır.
*İki kablo için kablo açıklığı, halka yüksekliği ve hedefleme yüksekliği verilerini saklayarak güç cihazı topraklama işlemlerinin verimliliğini artırabilir.
*Ultrasonik güç, yapıştırma süresi, basınç, halka yüksekliği, tel açıklığı, hedefleme yüksekliği ve kuyruk teli uzunluğu için uygun parametre ayarı.
*Alüminyum şerit, altın şerit, bakır tel ve diğer metal telleri birbirine bağlayabilir.
Uygulamalar
*Orta ve yüksek güçlü transistörler
*MOSFET'ler
*IGBT'ler
*Çeşitli yarı iletken güç modülleri
*Yüksek akımlı hızlı toparlanma diyotları
*Schottky diyotları
*Tristörler

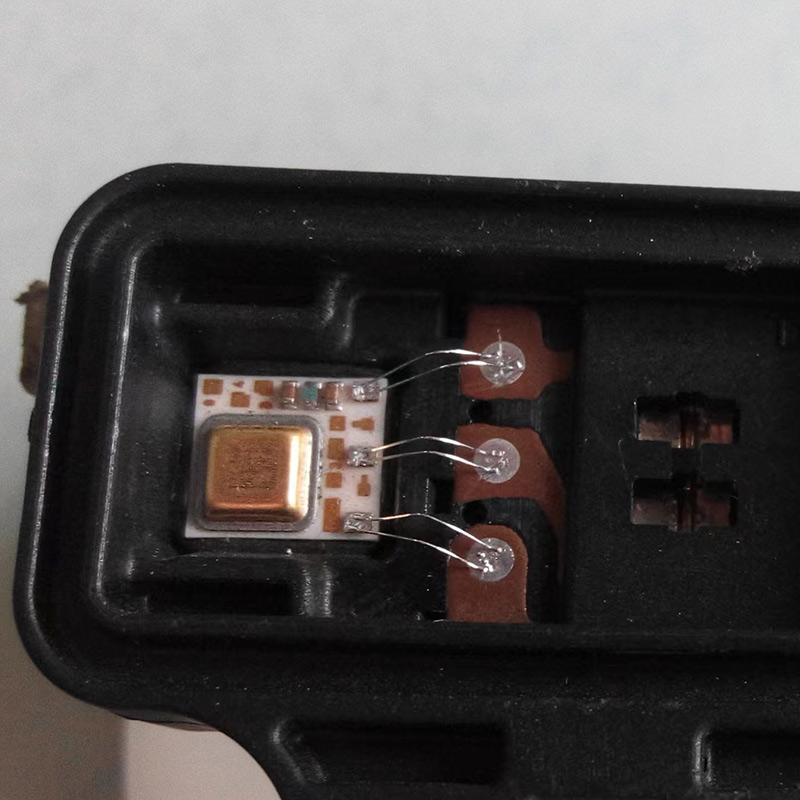

*Otomotiv sensörleri
*Yüksek güçlü basınç sensörleri
*Özel yarı iletken güç cihazları
Özelleştirilmiş Armatürlü Uygulamalar
*TO-3、TO-3P、TO-3PF、TO-3PN、TO-3PL、TO-220、TO-220F、TO-126、TO-66、TO-251、TO-202, Diğer özelleştirilmiş paket türleri
Teknik Parametreler
| Öğe | Özellikler |
| Güç Kaynağı | 220 V AC ±10%, 50 Hz, güvenilir topraklama gereklidir. |
| Maksimum Güç Tüketimi | 200 W |
| Uygulanabilir Alüminyum Tel Çapı | 100–500 μm / 4–20 mil |
| Ultrasonik Güç | 0–30 W, 2 kademe, 2 kanal; birinci ve ikinci bağlantı ayrı ayrı ayarlanabilir. |
| Birlikte Geçirilen Zaman | 10–500 ms, 2 kanal |
| Bağlanma Basıncı | 30–1200 g, 2 kanal, hassas ayar |
| Birinci Tahvilden İkinci Tahvile Otomatik Geçiş | 0–18 mm |
| Mikroskop | 15× / 30× iki kademeli büyütme |
| Çalışma Masası Hareket Aralığı | Φ25 mm |
| Aydınlatma | Ayarlanabilir parlaklık |
| Genel Boyutlar | 620 × 610 × 560 mm |
| Ağırlık | Yaklaşık 40 kg |

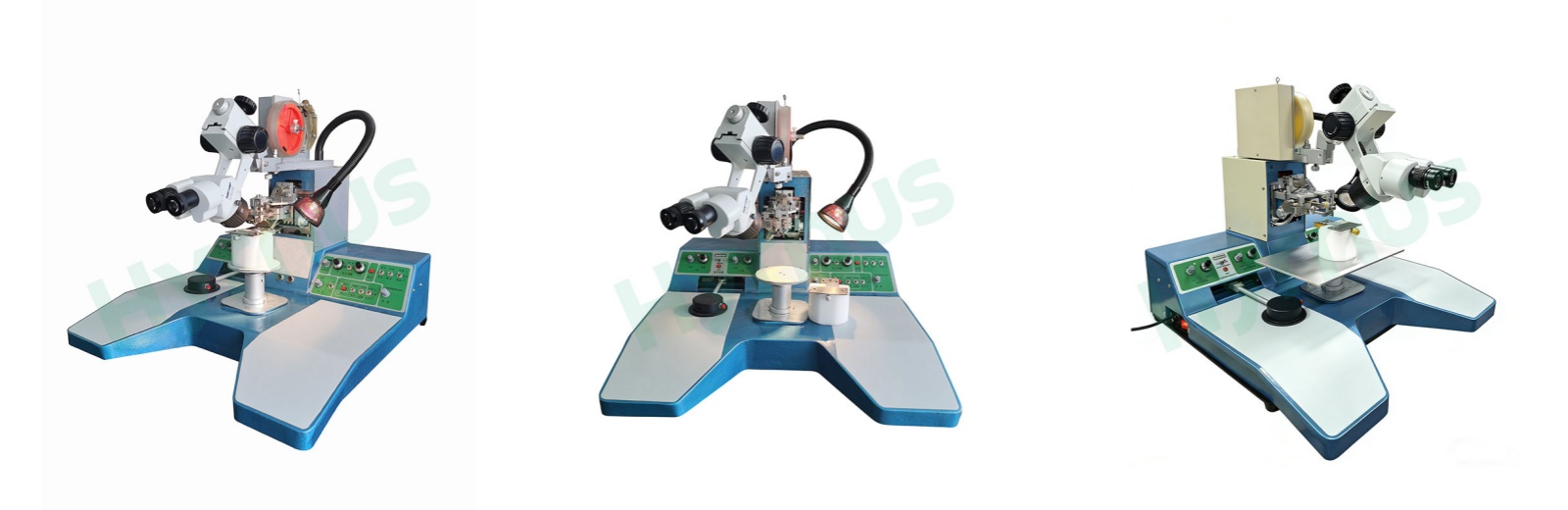

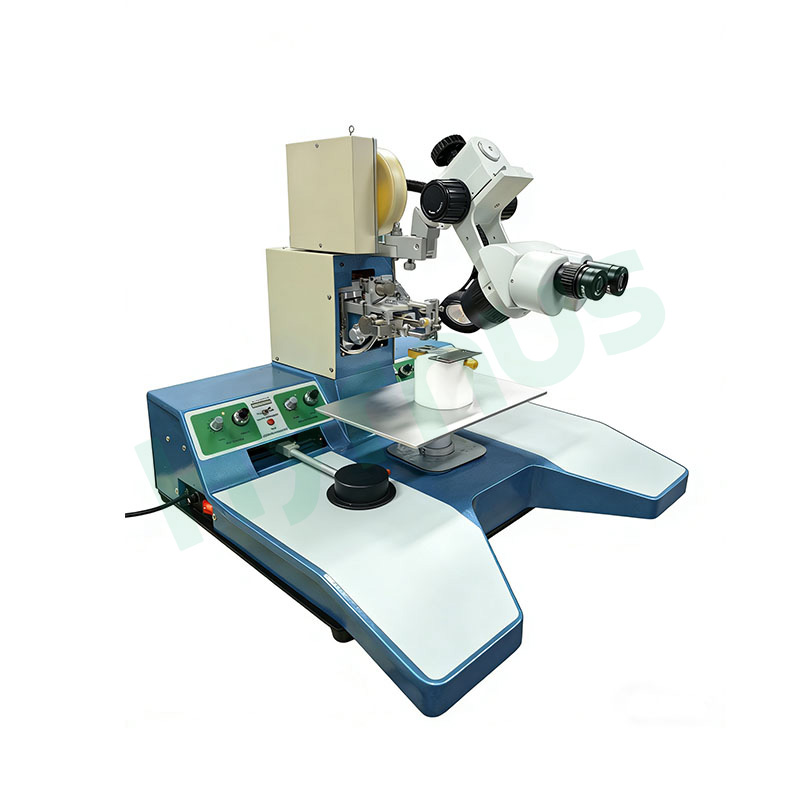

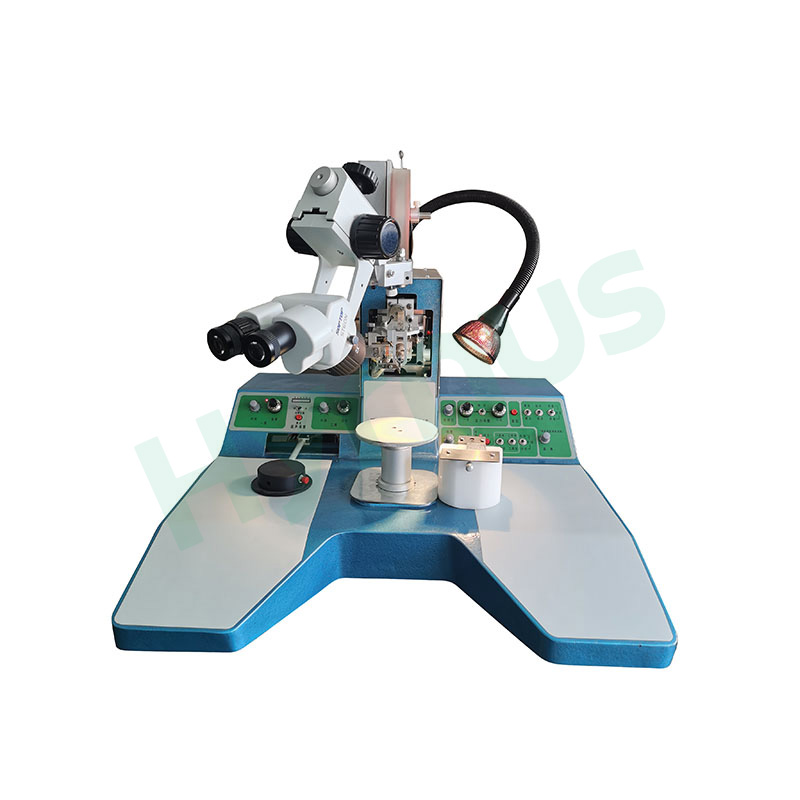

Ürün Detayları
