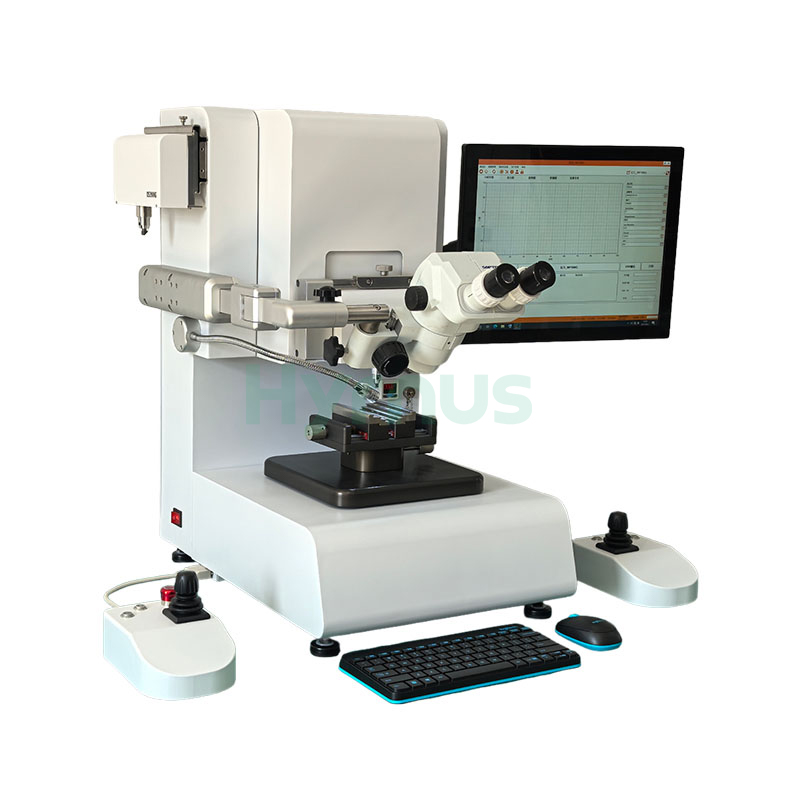

Çok Fonksiyonlu Tel Bağlantı Çekme Test Cihazı Yarı İletken Bağlantı Test Ekipmanı

HY-PT6000 Tel Bağlantı Çekme Test Cihazı Yarı iletken paketleme, LED, SMT, BGA, otomotiv elektroniği ve sensör üretiminde dinamik mekanik testler için tasarlanmıştır. Bağlantı telleri, lehim topları, çipler, şeritler ve pinlerin çekme, kesme ve kopma testlerini destekleyerek, bağlantı mukavemeti ve işlem kalitesinin güvenilir bir şekilde değerlendirilmesini sağlar.

Marka :
HYRNUS
Ürün No. :
HY-PT6000
Sipariş (Minimum Sipariş Miktarı) :
1 Set
Garanti :
One-Year Warranty and Lifetime Maintenance
Ödeme :
T/T
Kurşun zamanı :
7-35 Days
Ürün Menşei :
China

ŞİMDİ BİLGİ ALIN

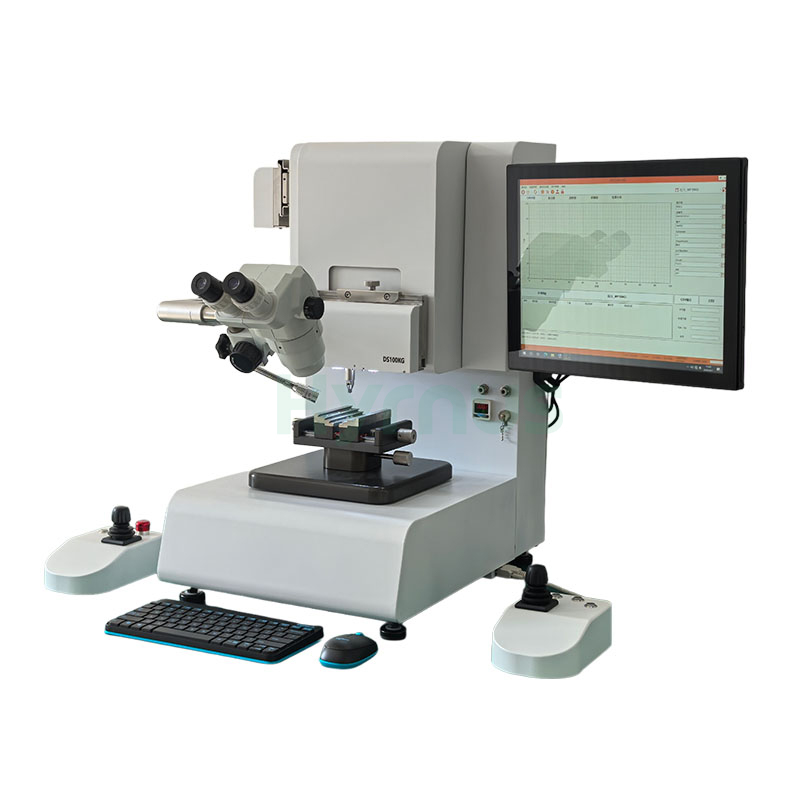

Çok Fonksiyonlu Tel Bağlantı Çekme Test Cihazı Yarı İletken Bağlantı Test Ekipmanı

Ürün Tanıtımı

HY-PT6000 çok fonksiyonluTel Bağlantı Çekme Test CihazıYarı iletken ve LED paketleme, yeni enerji otomotiv endüstrisi, kamera ve sensör üretimi, üniversiteler ve askeri araştırma enstitülerinde mekanik testler ve gelişmiş paketleme süreçleri için güvenilirlik testleri de dahil olmak üzere çok sayıda alanda yaygın olarak kullanılmaktadır. Bağlama işlemleri, COB/COG işlemleri, SMT işlemleri ve BGA top montaj işlemleri için standart dinamik mekanik test cihazıdır. Altın tel, bakır tel, alüminyum tel, alüminyum şerit vb. çekme testi, altın toplar, lehim topları, çip bileşenleri vb. kesme testi ve lehim içermeyen pimler, BGA lehim topları vb. çekme testi gereksinimlerini karşılayabilir.

İş Akışı

HAYIR.	Test Öğesi	İş Akışı Açıklaması
1	İtme (Kesme Kuvveti) Testi	Sol ve sağ joystick'leri kullanarak test başlığını test edilen ürünün tam üstüne getirin. Test tuşuna basın; Z ekseni yükseklik algılama için otomatik olarak aşağı doğru hareket edecektir. Test başlığı test alt tabakasının yüzeyine temas ettiğinde iniş durur, ardından başlık önceden ayarlanmış kesme yüksekliğine yükselir ve duraklatılır. Daha sonra, Y ekseni yazılımda ayarlanan parametrelere göre test hedefini iter ve hareket tamamlandığında durur. Yazılım, test sırasında kuvvet profilini bir eğri şeklinde görüntüler, işlemdeki tepe kuvvet değerini analiz eder, ardından test sonucunu gösterir ve kaydeder.
2	Kanca Çekme Testi	Sol ve sağ joystickleri kullanarak çekme testi başlığını test hedefinin altına getirin, ardından test tuşuna basın. Z ekseni, ayarlanan mesafe parametresine göre otomatik olarak yukarı doğru hareket eder ve tamamlandığında durur. Yazılım, test sırasında kuvvet dağılımını bir eğri şeklinde gösterir, işlem sırasında tepe kuvvet değerini analiz eder, ardından test sonucunu gösterir ve kaydeder.
3	Kelepçe Çekme Kuvveti Testi	Sol ve sağ joystickleri kullanarak kelepçe test başlığını test hedefinin (BGA lehim topları, pin başlıkları vb.) her iki tarafına hareket ettirin, ardından test tuşuna basın. Kelepçe otomatik olarak test hedefini kavrar ve yukarı doğru çeker. Yazılım, test sırasında kuvvet dağılımını bir eğri şeklinde gösterir, işlem sırasındaki en yüksek kuvvet değerini analiz eder, ardından test sonucunu gösterir ve kaydeder.

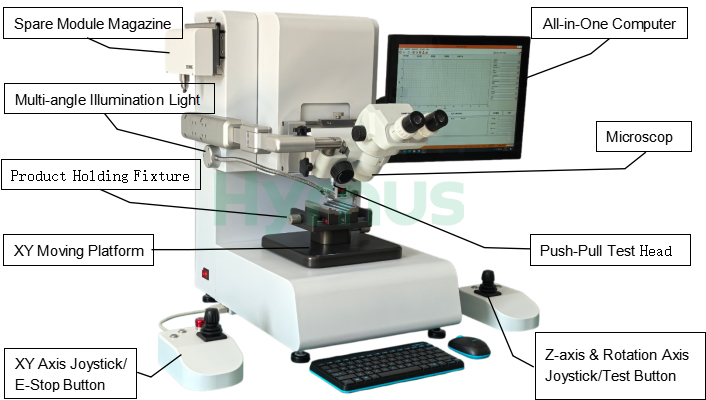

Ekipman Özellikleri

HAYIR.	Öğe	Tanım
1	Çok fonksiyonlu test başlıkları	İtme, çekme, basınç ve kelepçe çekme kuvveti dahil olmak üzere birden fazla fonksiyonel test başlığını destekler ve test gereksinimlerine göre seçilebilir.
2	Yüksek hassasiyetli veri toplama sistemi	Sistem, doğruluğu optimize etmek için yüksek hassasiyetli ve yüksek hızlı veri toplama modülleri ve gelişmiş sinyal işleme algoritmaları kullanmaktadır.
3	Çalışırken değiştirilebilir test modülleri	Çalışırken değiştirilebilen test modüllerini destekler; yazılım, test başlığı tipini ve ölçüm aralığını otomatik olarak tanır.
4	Bağımsız kanal koruması	Çarpışma ve aşırı hareketten kaynaklanan makine hasarını önlemek için her kanal için bağımsız alt temas ve kenar temas koruması.
5	Basit ve kullanıcı dostu yazılım	Kolay kullanım ve öğrenme özelliğiyle, hızlı ve doğrudan parametre yapılandırması ve test verisi incelemesi için basit bir yazılım arayüzü.
6	Çevrimdışı veri depolama ve dışa aktarma	Test sonuçları, kolay izlenebilirlik ve sorgulama için seçilebilir veri çıktı formatları ve yöntemleriyle çevrimdışı olarak kaydedilir.
7	MES sistem bağlantısı	MES sistemi yerleştirme modülü, test verilerinin uzaktan paylaşımı için isteğe bağlıdır.
8	Ayarlanabilir koruyucu aydınlatma	Her kanal, parlaklığı sağlamak ve çalışma konforunu artırmak için bağımsız olarak ayarlanabilen bir koruyucu ışık kaynağı ile donatılmıştır.
9	HD binoküler mikroskop	Standart yüksek çözünürlüklü binoküler mikroskop, manuel hizalamayı kolaylaştırmak ve operatörün görsel yorgunluğunu azaltmak için donatılmıştır.
10	İçe aktarılan temel bileşenler	Doğruluk, istikrar ve kullanım ömrünü daha iyi sağlamak için temel bileşenler tanınmış uluslararası markalardan ithal edilmektedir.
11	Hassas dört yönlü kontrol	Dört yöne kontrol sağlayan çift Hall kumanda kolları, hassas mekatronik yapıyla birleşerek rahat ve doğru konumlandırma imkanı sunar.
12	Evrensel döner bağlantı tabanı	Evrensel fikstür tabanı, fikstürlerin ve kalibrasyon aletlerinin hızlı bir şekilde değiştirilmesine olanak tanır ve 360 derece dönüşü destekler.°dönüş.
13	Sağlam ve yüksek yük taşıma kapasiteli gövde	Sağlam ve dengeli gövde tasarımı ve malzemeleri, 200 kg'ın üzerindeki itme testlerine dayanabilme özelliğine sahiptir.
14	Motorlu mekanizma tasarımı	Tüm genel mekanizmalar tamamen motorludur ve hava beslemesi olmadan normal şekilde çalışabilir (pnömatik test başlıkları hariç).
15	Ayrılmış yükseltme arayüzleri	Gelecekteki otomatik armatür yükseltmelerini kolaylaştırmak için ayrılmış devre ve hava besleme arayüzleri.
16	Özelleştirilebilir Ar-Ge yeteneği	Güçlü Ar-Ge yeteneği, çeşitli standart dışı özelleştirilmiş test gereksinimlerine hızlı yanıt vermeyi ve destek sağlamayı mümkün kılar.
17	Profesyonel satış sonrası hizmet	Kullanıcılar için sorunsuz bir kullanım sağlamak amacıyla, tam yaşam döngüsü desteğiyle profesyonel ve verimli satış sonrası hizmet sunuyoruz.

Teknik Özellikler

Öğe	Özellikler	Notlar
(I) Ana Ekipman Parametreleri
1	Test Yöntemi	Tahribatlı / Tahribatsız test
2	Ekipman Türü	Masaüstü tipi (tezgah üstü kullanım için)
3	Yükleme Yöntemi	Manuel yükleme
4	Hizalama Yöntemi	Manuel hizalama
5	Test Modülü Değiştirme Yöntemi	Manuel geçiş
6	Test Modülü Takma Yöntemi	Çalışır durumdayken takılıp çıkarılabilir (güç açıkken takılıp çıkarılabilir)
7	Mikroskop	Standart binoküler sürekli değişken büyütmeli mikroskop (6,7–45×)	İsteğe bağlı trinoküler görüntüleme mikroskobu ve gözlem CCD'si
8	Hava Besleme Gereksinimi	0.4–0,6 MPa (4,0–6.0 Bar) kuru hava
9	Gaz Tedarik Bağlantısı	φ6 adet hızlı bağlantı parçalı hava hortumu
10	Güç Derecelendirmesi	AC 220V, 50Hz, 1,2kW (maks.)
11	Ekipman Boyutları	750(W)×680(D)×700(Y) mm (sol/sağ kontrol kutuları ve monitör dahil)
12	Ekipman Ağırlığı	90 kg
(II) Test Modülü Aralığı ve Doğruluğu
1	İtme Test Başlığı (altın/bakır/kalay top, alüminyum tel ped, wafer testi için)	BS250G, BS1KG, DS5KG, DS10KG, DS50KG, DS100KG, DS200KG	Gerektiği gibi seçin ve Ekipman Fabrikası Ana Parça Listesini doldurun.
2	Kanca Çekme Test Başlığı (altın/bakır/alaşım/alüminyum tel testleri için)	WP100G, WP200G, WP1KG, WP5KG, WP10KG, WP20KG	Gerektiği gibi seçin ve Ekipman Fabrikası Ana Parça Listesini doldurun.
3	Basınç Test Başlığı (malzeme basınç dayanımı, pres geçme prosesi testleri için)	PP100G, PP5KG, PP50KG	Gerektiği gibi seçin ve Ekipman Fabrikası Ana Parça Listesini doldurun.
4	Sıkıştırma Çekme Test Başlığı (BGA lehim topu, pin çekme testi için)	TP100G, TP1KG, TP5KG, TP20KG, TP50KG (manuel sıkıştırma)	Gerektiği gibi seçin ve Ekipman Fabrikası Ana Parça Listesini doldurun.
5	Kapsamlı Test Doğruluğu	±%0,25 FS
6	Kuvvet Birimi Seçimi	Kg, g, N (gerektiğinde seçilebilir)
(III) Eksen (XYZ Eksenleri)
1	XY Ekseni Hareketi	100 mm×100 mm
2	XY Ekseni Tam Hareket Mesafeli Konumlandırma Doğruluğu	±10μm
3	XY Eksen Çözünürlüğü	0.3μm
4	XY Ekseni Maksimum Hızı	5 mm/s
5	Y Ekseni Maksimum İtme Kuvveti	200 kg
6	Z Ekseni Hareketi	80 mm
7	Z Ekseni Tam Hareket Mesafesi Konumlandırma Doğruluğu	±10μm
8	Z Ekseni Konumlandırma Doğruluğu (2 mm hareket aralığı içinde)	±1μm
9	Z Ekseni Çözünürlüğü	0.2μm
10	Z Ekseni Maksimum Hızı	5 mm/s
11	Z Ekseni Maksimum Çekme Kuvveti	50 kg
12	Z Ekseni Kayma Yüksekliği Ayar Ünitesi	1μm
(IV) Armatür Bölümü
1	Armatür Tipi	Kullanım Kılavuzu (ürüne özel)	Standart olarak bir takım armatür
2	Armatür Sabitleme Yöntemi	Vida ile sabitleme (vakumlu adsorpsiyonlu sabitleme ile uyumlu)
3	Armatür Açısı Ayar Aralığı	360°rotasyon
4	Armatür Hızlı Değiştirme Fonksiyonu	Evet
5	Maksimum Armatür Taban Yük Kapasitesi	300 kg
(V) Bilgisayar ve Kontrol Sistemi
1	Bilgisayar Yapılandırması	Endüstriyel kullanım için özel olarak tasarlanmış hepsi bir arada bilgisayar: 5. Nesil i5 işlemci / 8 GB RAM / 128 GB SSD / Windows 10 işletim sistemi / 17 inç ekran
2	Arayüz ve Dil	17 inç LCD ekran, Basitleştirilmiş Çince
3	Kontrol Donanımı	Kendi geliştirdiğimiz ana kontrol panosu
4	Kontrol Yazılımı	Kendi kendine geliştirilmiş
5	Kullanıcı Yetkisi (3 seviye)	Operatör / Teknisyen / Yönetici
6	Parametre Başlatma Fonksiyonu	Evet
7	Parametre Giriş Yöntemi	Bilgisayar arayüzü üzerinden giriş
8	Veri İstatistikleri Fonksiyonu	Evet (ekstrem, ortalama, CPK değeri vb.)
9	Test Sonucu Değerlendirmesi	Test sonuçlarının otomatik olarak değerlendirilmesi
10	Harici Bağlantı	Fabrika MES sistemine bağlanabilir.	İsteğe bağlı fonksiyon
11	Veri Dışa Aktarımı	Sabit formatta dışa aktarma (Excel, vb.)
12	Acil Durdurma Fonksiyonu	Evet
(VI) Satın Alınan Parçaların Kalite Güvencesi
1	Pnömatik Bileşenler	SMC / Airtac
2	FA Parçaları	MISUMI, Yiheda
3	Motorlar	Meiji, Leadshine
4	Şanzıman Parçaları	THK, GMT
5	Mikrokontrolcü	Yabancı marka MCU
(VII) Kurulum Ortamı Gereksinimleri
1	Güç Kaynağı Gereksinimi	Voltaj: AC220V±%5; 50Hz
2	Hava Besleme Gereksinimi	0.4–0,6 MPa (4,0–6.0 Bar) kuru hava	Zorunlu değil; yalnızca belirli testler için gerektiğinde bağlanın.
3	Atölye Çalışması Gereksinimleri	(1) Temiz veya tozsuz atölye; (2) Sıcaklık: 18°C–32°C;(3) Nem:≤%70
4	Çalışma Tezgahı Gereksinimi	Yatay, sabit, sağlam ve titreşim önleyici çalışma yüzeyi
5	Diğer Dış Gereksinimler	(1) Topraklama teli; (2) Yıldırımdan koruma ekipmanı takılı; (3) Şiddetli rüzgar olmamalı, test başlığına doğrudan fan üflemesinden kaçınılmalıdır.
(VIII) Bakım ve Onarım
1	Test Başlığı Fabrika Kalibrasyon Servis Süreleri	(Gidiş-dönüş kargo ücreti müşteri tarafından karşılanır)
2	Kanca Değiştirme Aralığı	500 test sonrasında tavsiye edilir.	Müşteri operatörü
3	İtme Bıçağı Değiştirme Aralığı	500 test sonrasında tavsiye edilir.	Müşteri operatörü
4	Kalibrasyon Aralığı	yılda en az bir kez	Müşteri operatörü
5	Mikroskop Merceği Temizliği	Ayda bir kez	Müşteri operatörü
6	Hava Besleme Filtresi Tahliyesi	altı ayda bir	Müşteri operatörü
