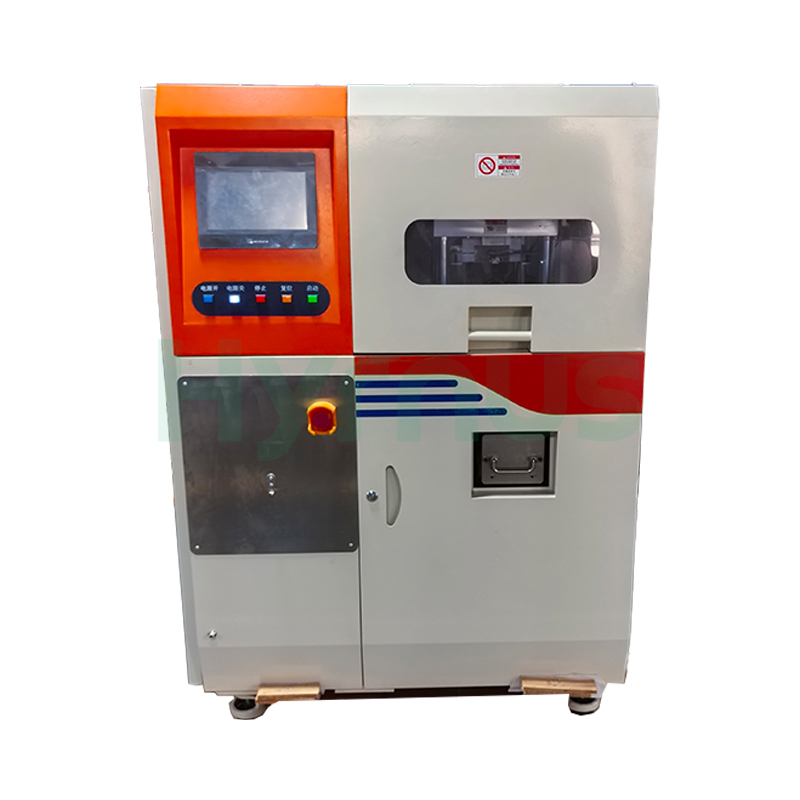

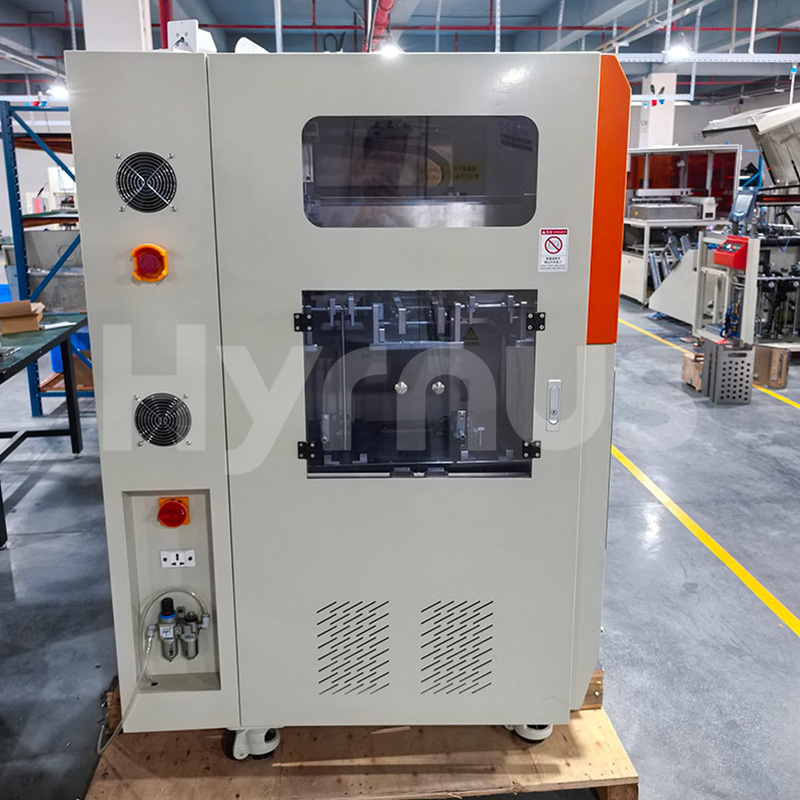

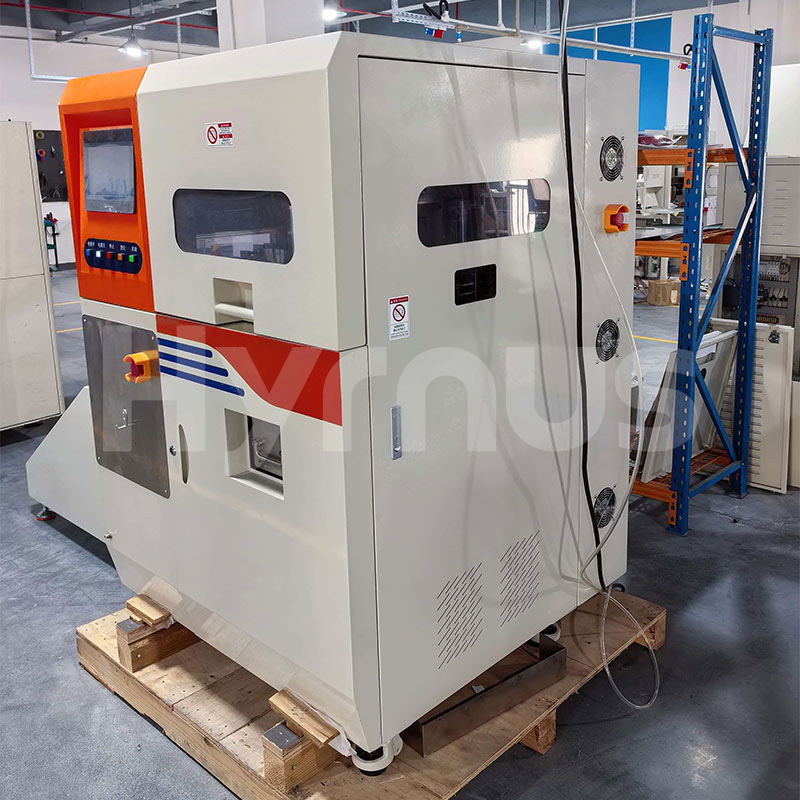

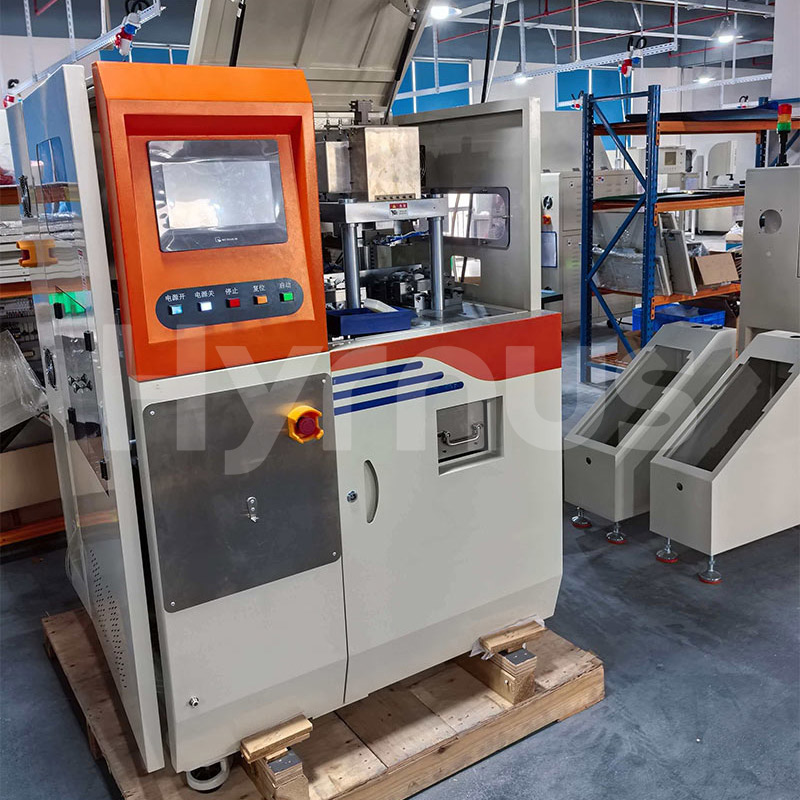

SOT23 için Otomatik Kurşun Çerçeve İşleme Makinesi

HY-TF110 Yüksek Hızlı Kesme ve Şekillendirme MakinesiSOT23-3L-20R seri üretim için tasarlanmış, yüksek hızlı bir kesim ve şekillendirme iş makinesidir. Saatte 580.000 adet üretim kapasitesi ve dakikada 130 vuruşluk bir tempoyla çalışan bu sistem, sürekli artan talebi karşılamak için montaj atölyeleri için ham hızı somut üretim kazanımlarına dönüştürür. Hassas mühendislik, çapak yüksekliğinin 0,08 mm'nin altında ve konum sapmasının 0,03 mm içinde kalmasını sağlayarak, otomotiv ve tüketici elektroniği spesifikasyonlarını karşılayan tutarlı ve temiz kurşun kesimleri sunar. Dört kılavuz direkli, üç plakalı kalıp yapısı, bilyalı rulmanlı kafes kılavuzlamasıyla birleşerek milyonlarca döngü boyunca hizalamayı korurken, tungsten çelik ve ASP23 takımlar yeniden bileme gerektirmeden 1,5 milyon vuruşa dayanır. Çift magazin yükleme, yalın üretim hatları için kritik bir avantaj olan, geçişler için duraklama olmadan sürekli beslemeyi sağlar. Operatörler, 10,4 inçlik PLC kontrollü dokunmatik arayüz üzerinden sistemi yöneterek gerçek zamanlı üretim sayımlarına, takım ömrü uyarılarına ve bakım programlarına erişebilirler. Beş dakikanın altında ortalama çözüm süresi ve yüzde üç ile sınırlı arıza süresiyle HY-TF110, varlık kullanımını en üst düzeye çıkarırken denetim müdahalesini en aza indirir; bu da yüksek çeşitlilikte ve yüksek çalışma süresi gerektiren yarı iletken arka uç tesisleri için vazgeçilmez bir varlıktır.

Ürün Özellikleri

Sistem Performans Göstergeleri
UPH	580 bin / saat	Normal kullanım koşullarında, maddi sorunlar hariç
Yumruk Vuruş Hızı	Dakikada 120-140 vuruş	Önerilen: Dakikada 130 vuruş
MTBA (Yardım Arası Ortalama Süre)	≥ 40 dakika
MTBF (Arızalar Arası Ortalama Süre)	≥ 12 saat
MTTA (Ortalama Çözüm Süresi)	≤ 5 dakika
Kesinti Oranı	≤ %3
Küf Fonksiyonel Göstergeleri
İşlem Adımı Yapılandırması	Degate + Trim + Separate	Kalıba dökmek
Delme Pozisyonları (1200 adet/kurşun çerçeve)	80 Adet / Adım
Yumruklama Burr	≤ 0,08 mm
Yumruk Sapması	Merkez ≤ 0,03	Bıçak pozisyonu, kurşun çerçeve merkezine göre
Kurşun Çarpması	≤ ± 0,15
Kurşun Ezilme Hasarı	İzin verilmiyor
Kalıplanmış Gövde Ezilme Hasarı	İzin verilmiyor
Kalıplanmış Gövdeye Doğrudan Darbe Kuvveti	İzin verilmiyor
Delme Aleti Malzemesi	Tungsten çeliği / ASP23
Alet Ömrü	1,5 milyon vuruş
Şekillendirme Aleti Malzemesi	ASP23
Yumruklama Verimi	≥ %99,95
Alet Bileme Süreleri	2 kez
Aletin yeniden bilenmesinden sonra kurulum	Pulları değiştirin
Yapı	Dört kılavuz direği, üç plakalı tip
Kılavuz Yapısı	Bilyalı rulman kafesi
Hata önleme	Evet
Konum Tespiti	Evet
Tip Tanımlaması	Evet
Mekanik Geri Dönüş Önleyici	Evet
Alet Poka-yoke	Evet
Küf Giderme	Standart kılavuz rayı ve limit bloğu
Yükleme Bölümü
Yükleme Yöntemi	Çift şarjörlü yükleme, şarjör değiştirmek için durmaya gerek yok.
Şarjör Konumu Tespiti	Evet
Dergi Ters Yön Algılama	Evet
Dergi Aşırı Seyahat Koruması	Evet
Dergi Ana Sayfası ve Limit Tespiti	Evet
Besleme Bölümü
Besleme Gücü	Step motor
Besleme Yöntemi	Kayış ve sıkıştırma silindiri tertibatı
Parametreli Konum Ayar Fonksiyonu	Evet
Ürün Varlığı Doğrulama Fonksiyonu	Evet
Teslim Alma Bölümü
Pickup Gücü	Servo motor
Kurşun Çerçeve Varlığı Tespiti	Evet
Kurşun Çerçeve Yönlendirme Algılama	No
Alma Sırasında Düşme Algılama	Evet
Ev ve Aşırı Seyahat Koruması	Limit anahtarı
Parametreli Konum Ayar Fonksiyonu	Evet
Kalıp İçi Transfer Bölümü
Aktarım Gücü	Servo motor
Aktarım Yöntemi	Motor sıkıştırma silindiri mekanizması
Parazit önleme fonksiyonu	Evet
Güç Bölümü
Yumruk Gücü	Servo motor
Güç Mekanizması	Üstten monte edilmiş güç
Hız Ayarı	Kademesiz, dijital ayarlama
Çalışma Pozisyonu / Kurulum Pozisyonu Dönüştürme Fonksiyonu	Evet
Aşırı Yük Koruma Fonksiyonu	Evet
Hurda Yardımcı Atık Boşaltımı	Negatif basınçlı fan
Tüp Yükleme Bölümü
Boşaltma Yöntemi	Tek dergi toplu koleksiyonu
Sayma Fonksiyonu	Evet
Kontrol Bölümü
Kontrol Bileşeni	PLC
HMI	10,4 inç dokunmatik ekran
Arayüz Dili	Basitleştirilmiş Çince
Kontrol Modu	Otomatik / Manuel
Kontrol Programı	Bilgi verilmedi.
İşlem Arayüzü
Kullanıcı İzinleri	Operatör / Teknisyen / Yönetici
Parametre Başlatma Fonksiyonu	Tedarik edilen
Alet Ömrü Hatırlatma Fonksiyonu	Evet
Hurda Haznesi Kapasitesi Hatırlatma Fonksiyonu	Evet
Parametreli Ayar Fonksiyonu	Evet
Bakım Hatırlatma Fonksiyonu	Evet
Ürün ve Üretim Sayım Fonksiyonu	Evet
Yedek/Aşınma Parçaları Çizimleri
Pnömatik Bileşenler	SMC, AIRTAC, CKD
FA Parçaları	MISUMI, HIWIN
Servo Motor	İnovance, DELTA, INVT
Dokunmatik Ekran	Weinview, PROFACE
PLC	KEYENCE, Inovance, FATEK
Bakım Öğesi	Bakım Döngüsü
Hareketli parçaların temizlenmesi ve yağlanması	Ayda bir kez
Sensör yüzeyinin temizlenmesi	Ayda bir kez
Krank mili yağlaması	iki ayda bir
Kalıp kesme ucu denetimi	Günde bir kez
Krank mili boşluk kontrolü	altı ayda bir
Küf temizliği ve bakımı	üç günde bir

Kesim/Şekillendirme Öncesi Ürün Gereksinimleri

Kalıplanmış ürün ile kurşun çerçeve arasındaki merkez sapması	≤ 0,05 mm
Kalıplanmış gövde boyutu tutarlılık sapması	≤ 0,02 mm
Üst ve alt kalıp bileşimi arasındaki merkez sapması	≤ 0,03 mm
Kesim/şekillendirme öncesi ret kriterleri	Kalıbı eksik veya tamamlanmamış ürünler reddedilmelidir.

Ürün Kesme/Şekillendirme İstasyonlarının Şematik Diyagramı

Kullanım şartları

Ekipmanın Dış Ölçüleri (L)WHmm)	1160x1180x1660 (referans ölçüler, gerçek ürüne göre değişiklik gösterebilir)
Ekipman Ağırlığı (kg)	760
Ekipman Güç Kaynağı (V)	3 fazlı 5 telli 380V
Ekipman Basınçlı Hava Beslemesi (MPa)	0,45-0,7
Ekipman Basınçlı Hava Tüketimi (lpm)	12
Ekipmanın Çalışma Sıcaklığı (°C)	5-35
Ekipman Çalışma Nem Oranı (%)	75
Ekipmanın Nominal Gücü (kW)	3.5
Ekipman Su Besleme Basıncı	Hiçbiri
Ekipman Su Tüketimi	Hiçbiri
Ekipman Vakum Gereksinimi (MPa)	Hiçbiri
