HY-TF200L, yarı iletken kalıplama sonrası kurşun çerçeve kesme, şekillendirme ve ayırma işlemleri için çift alt volanlı presleme sistemini kullanır ve SOT, TO, SOP ve DIP paketleriyle uyumludur. PLC kontrolü ve tam güvenlik kilitlemeleriyle dakikada 80-120 vuruş yapar ve isteğe bağlı CCD görsel inceleme ve MES sistem ağını destekler. Tam seri hassas kalıp yedek parçalarıyla birlikte gelir ve seri IC paketleme üretim gereksinimlerini karşılar.
Marka :
HYRNUSÜrün No. :
HY-TF200LSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYarı İletken Kurşun Çerçeve İşleme için Çift Alt Volanlı Otomatik Kesme Şekillendirme ve Ayırma Makinesi
Ürün Tanıtımı
HY-TF200L Çift Alt Volanlı Otomatik Kesme Formu Ayırma Makinesi Yarı iletken kalıplama sonrası işleme için profesyonel bir ekipman olan bu cihaz, kalıplanmış yarı iletken kurşun çerçevelerinin pimlerini ve uçlarını kesme, şekillendirme ve ayırma işlemlerine adanmıştır. Ana akım SOT, TO, SOP ve DIP IC paketleme ürünlerinde yaygın olarak kullanılabilen bu ekipman, yarı iletken paketleme üreticileri için yüksek hızlı, istikrarlı ve otomatik seri üretim olanağı sağlar.

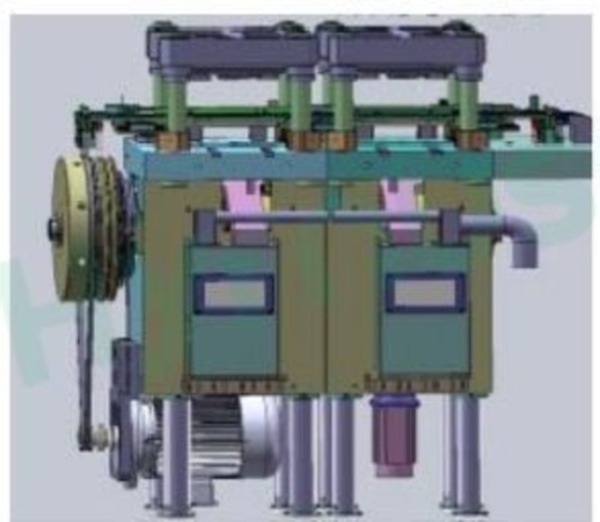

Geleneksel tek güç kaynaklı hassas kalıplama ekipmanlarından farklı olarak, çift alt volanlı presleme yapımız daha güçlü delme kuvveti ve düzgün gerilim dağılımı sağlayarak hassas kalıpların kullanım ömrünü uzatır. Kurşun çerçeve işleme sırasında çapakları ve pim deformasyonunu etkili bir şekilde azaltarak ürün red oranlarını düşürür. Değiştirilebilir, özelleştirilmiş hassas kalıp yedek parçalarıyla donatılmış olan tek bir makine, ekipman yatırım maliyetlerinizi düşürmek için birden fazla ambalaj spesifikasyonu arasında esnek bir şekilde geçiş yapabilir.
Ürün Uygulaması
Bu ekipman, seri IC paketleme üretimi için yaygın SOT, TO, SOP ve DIP paketleme yöntemleriyle uyumlu, kalıplanmış yarı iletken kurşun çerçevelerinin kesilmesi, şekillendirilmesi ve tek tek ayrılması için tasarlanmıştır.
Ürün Özellikleri
1. Çift alt volan güç sistemi, eşit damgalama kuvveti, daha az pim çapağı ve uzun kalıp ömrü.
2. 80–120 SPM yüksek hızlı delme, hassas kurşun çerçeve konumlandırması için kam besleme.
3. Çift elastik jigler, kesintisiz döngüsel besleme, tüp ve toplu kutu çift alım modu
4. Mitsubishi/Yonghong PLC + dokunmatik ekran, SOT/TO/SOP/DIP için tek tıklamayla parametre geri çağırma
5. Tam güvenlik kilidi: ışık perdesi, kapı sensörü ve acil durdurma düğmesi
6. İsteğe bağlı CCD görsel hata incelemesi ve MES fabrika ağ bağlantısı
7. Değiştirilebilir hassas kalıp yedek parçaları, birden fazla paket türü için tek makine.

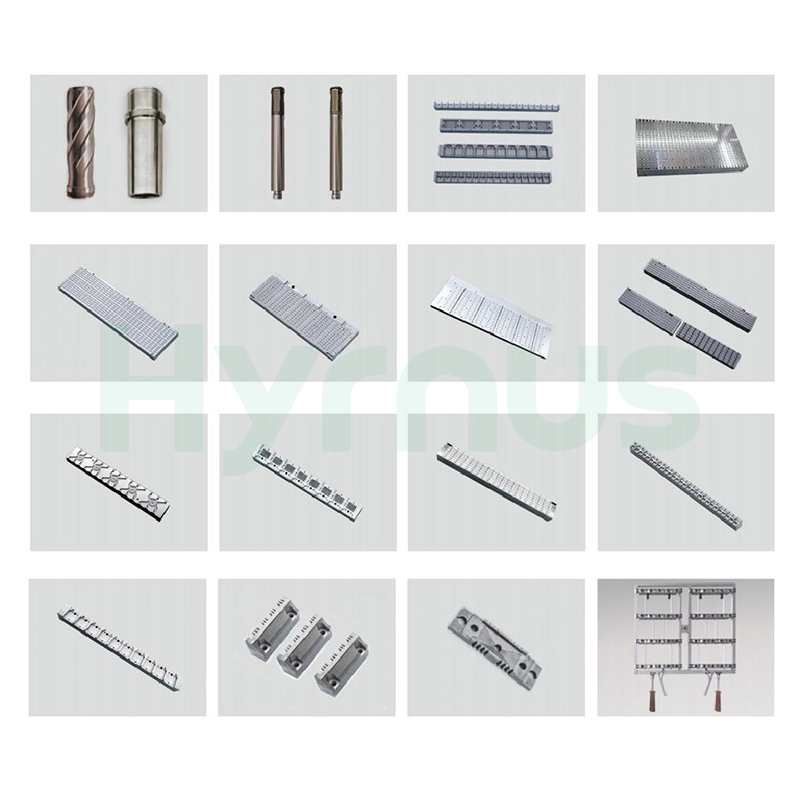

Hassas Kalıp Yedek Parçaları
Teknik Özellikler
| Öğe | Özellikler |
| Damgalama Sistemi | Çift Alt Volan Gücüne Sahip Otomatik Damgalama Sistemi |
| Başvuru | Kalıplanmış yarı iletken bileşenlerin pimlerini ve uçlarını kesin, şekillendirin ve ayırın. |
| Uyumlu Paket Türleri | SOT, TO, SOP, DIP |
| Damgalama Hızı (Dak) | Dakikada 80-120 vuruş |
| Kontrol Sistemi | Mitsubishi / Yonghong PLC + Dokunmatik Ekran + Çalıştırma Düğmeleri |
| Güç Sistemi | Motor + Debriyaj |
| Kalıp Açma ve Kapatma Mekanizması | Servo Motor + Dişli Takımı |
| Beslenme Mekanizması | Kamera Beslemesi |
| Yükleme Mekanizması | Kesintisiz döngüsel besleme için çift bağımsız yaylı mekanizma. |
| Alıcı Mekanizma | Tüp koleksiyonu veya toplu malzeme kutusu depolama |
| Güvenlik Yapılandırması | Işık perdesi, kapı açık sensörü, tam güvenlik kilidi ve acil durdurma düğmesi |
| İsteğe Bağlı Aksesuar 1 | CCD Görsel İnceleme Cihazı |
| İsteğe Bağlı Aksesuar 2 | MES Sistemi Ağ Fonksiyonu |
Ürün Detayları
HY-TF200U, yarı iletken paketleme bileşenlerinin kalıplama sonrası uç kesme, şekillendirme ve ayırma işlemleri için özel olarak tasarlanmıştır. SOT, TO, SOP, DIP, IPM, fotovoltaik modüller ve optokuplörlerle uyumludur. Tam servo tahrik sistemi, çift magazin kesintisiz besleme, güvenlik ışık perdesi koruması, isteğe bağlı CCD görsel inceleme ve MES ağ fonksiyonu ile donatılmış olup, 30-60 SPM'ye kadar delme hızıyla IC paketleme endüstrisi için istikrarlı ve yüksek verimli seri üretim çözümü sunar.
HY-TF100, yarı iletken entegre devrelerin kalıplama sonrası uç kesme, pin şekillendirme ve ayırma işlemleri için tasarlanmıştır. SOT, SOD, TSOT ve PDFN dahil olmak üzere yaygın minyatür paketlerle uyumlu olup, 120-200 SPM delme hızı sunar. Servo besleme ve çift kesintisiz yaylı kelepçeler içeren bu ekipman, yarı iletken paketleme hatlarının verimliliğini önemli ölçüde artırır. Standart olarak eksiksiz güvenlik korumasıyla donatılmış olup, akıllı fabrika dijital yönetimini desteklemek için isteğe bağlı CCD görsel inceleme ve MES ağ bağlantısı da mevcuttur.
HY-TFS210 Kurşun Kesme Makinesi, özellikle SMA, SMB ve SMC paket ürünleri için tasarlanmış otomatik bir kesme ve şekillendirme sistemidir. Basit yapısı, istikrarlı ve güvenilir performansı, küçük boyutu, hızlı ve istikrarlı çalışması, düşük gürültü seviyesi ve kolay kullanım ve bakımı ile iş gücü yoğunluğunu önemli ölçüde azaltır.
HY-TF110 Yarı İletken Kalıp Sonrası İşleme Ekipmanı SOT23-3L-20R paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir.Dakikada 130 vuruşluk delme hızıyla dikkat çekici bir şekilde 580.000 UPH'ye ulaşıldı.1,5 milyon vuruşluk takım ömrünü korurken verimliliği en üst düzeye çıkarır.
HY-TF221 IC Kesme ve Şekillendirme Makinesi iTO220 paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir.verimli ve uygun maliyetli Kesme ve Şekillendirme Makinesi Daha yüksek verimlilik, üstün ürün kalitesi ve daha düşük işletme maliyetleri arayan modern yarı iletken paketleme hatları için.
HY-TF210 Tjant Rulosu Şekillendirici TO252-6R paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir. Dakikada 50-60 vuruşluk delme hızıyla saatte ≥70.000 adetlik bir üretim kapasitesi sunar ve ≥40 dakika MTBA, ≥120 saat MTBF, ≤5 dakika MTTA ve ≤%3 arıza oranı özelliklerine sahiptir.
HY-DS30K, yarı iletken kalıplanmış alt tabakaların kalıp sonrası tek tek ayrılması için geliştirilmiş yüksek hızlı entegre bir kesme testeresidir. Alt tabaka kesme, temizleme, görsel inceleme, ayırma ve tepsi yerleştirme dahil olmak üzere entegre bir işlem akışını destekleyerek standart yarı iletken arka uç paketleme süreçlerinin üretim verimliliğini önemli ölçüde artırır.
