HY-TF200U, yarı iletken paketleme bileşenlerinin kalıplama sonrası uç kesme, şekillendirme ve ayırma işlemleri için özel olarak tasarlanmıştır. SOT, TO, SOP, DIP, IPM, fotovoltaik modüller ve optokuplörlerle uyumludur. Tam servo tahrik sistemi, çift magazin kesintisiz besleme, güvenlik ışık perdesi koruması, isteğe bağlı CCD görsel inceleme ve MES ağ fonksiyonu ile donatılmış olup, 30-60 SPM'ye kadar delme hızıyla IC paketleme endüstrisi için istikrarlı ve yüksek verimli seri üretim çözümü sunar.
Marka :
HYRNUSÜrün No. :
HY-TF200USipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaÜstün Güçlü Tam Otomatik IC Kablo Kesme, Şekillendirme ve Ayırma Makinesi
Ürün Tanıtımı

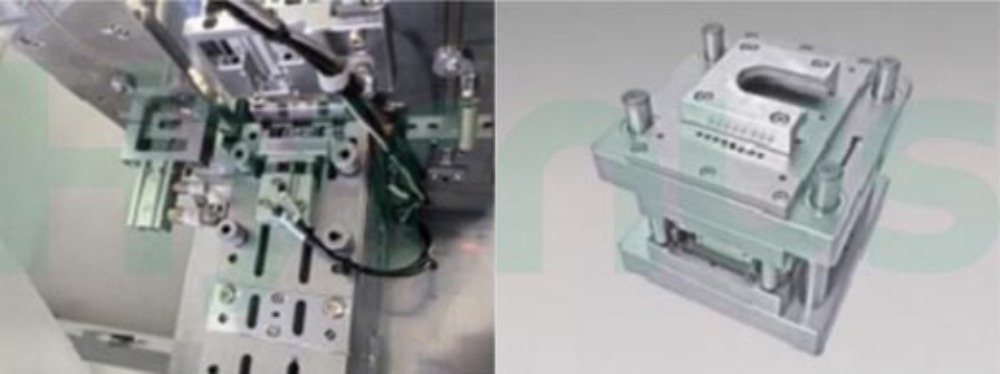

HY-TF200U Tam Otomatik IC Kablo Kesme, Şekillendirme ve Ayırma Makinesi Üstten monte edilmiş otomatik delme sistemine sahip olan bu makine, üç temel işlevi bir araya getiriyor: uç kesme, pim şekillendirme ve tek bileşenli ayırma. Yarı iletken cihazların plastik kapsülleme sonrası fazla uçlarını ve pimlerini işlemek için özel olarak geliştirilen makine, uç delme, pim şekillendirme ve şerit ayırma işlemlerini tek bir döngüde otomatik olarak tamamlıyor.
Çift kesintisiz besleme haznesiyle donatılmış olan bu makine, uzun döngülü, gözetimsiz, sürekli seri üretime olanak tanır. Operatörlerin yalnızca düzenli aralıklarla ham madde takviyesi yapması ve bitmiş ürünleri toplaması yeterlidir. Yarı iletken paketleme, yeni enerji fotovoltaik ve optokuplör üretim atölyeleri için güvenilir bir temel işleme makinesi görevi görür.
Ürün Uygulaması
SOT, TO, SOP, DIP, IPM, fotovoltaik modüller ve optokuplörlerin kalıplama sonrası kesme, şekillendirme ve ayırma işlemleri için uygundur; IC paketleme, yeni enerji fotovoltaik ve optoelektronik üretim atölyelerinde yaygın olarak kullanılır.
Ürün Özellikleri
1. Üstten monte edilmiş servo delme güç sistemi, istikrarlı delme kuvveti ve yüksek şekillendirme hassasiyeti.
2. Çift bağımsız magazin, kesintisiz döngüsel besleme sayesinde üretim kesintilerini azaltır.
3. Çift alım modu: esnek ambalaj için tüp toplama veya toplu malzeme kutusu
4. Güç, kalıp açma/kapama ve besleme hareketleri için tam servo kontrolü.
5. PLC + dokunmatik ekran kontrol sistemi, basit kullanım ve kolay parametre ayarı.
6. Çok katmanlı eksiksiz güvenlik koruması: güvenlik ışık perdesi, kapı sensörü ve acil durdurma düğmesi
7. Akıllı üretim için isteğe bağlı CCD görsel inceleme ve MES ağ iletişimi işlevi.
Teknik Özellikler
| Öğe | Özellikler |
| Sistem Tipi | Üstten monte edilmiş otomatik delme sistemi |
| Uygulama Amacı | Plastik kapsülleme sonrasında bileşen uçlarının ve pimlerinin delinmesi, şekillendirilmesi ve ayrılması. |
| Uyumlu Paket Türleri | SOT, TO, SOP, DIP, IPM, fotovoltaik modüller, optokuplörler |
| Yumruk Atma Hızı (DÖN) | Dakikada 30-60 vuruş |
| Kontrol Sistemi | Mitsubishi veya Yonghong PLC + Dokunmatik Ekran + Çalıştırma Düğmeleri |
| Ana Güç Sistemi | Servo Motor + Redüktör |
| Kalıp Açma ve Kapatma Mekanizması | Servo Motor + Krank Güç Kutusu |
| Beslenme Mekanizması | Servo Motor + Hava Silindiri + Pnömatik Yüzer Köprü Yapısı |
| Yükleme Mekanizması | Çift Bağımsız Şarjör, Kesintisiz Döngüsel Besleme |
| Alıcı Mekanizma | Otomatik Tüp Toplama / Toplu Tüp Malzeme Kutusu |
| Güvenlik Tasarımı | Güvenlik ışık perdesi, koruyucu kapı açma sensörü, tam güvenlik kilitleme sistemi ve acil durdurma düğmesi. |
| İsteğe Bağlı Yapılandırma 1 | CCD Görsel İnceleme Cihazı |
| İsteğe Bağlı Yapılandırma 2 | MES Sistemi Ağ Fonksiyonu |
Ürün Detayları
HY-TF200L, yarı iletken kalıplama sonrası kurşun çerçeve kesme, şekillendirme ve ayırma işlemleri için çift alt volanlı presleme sistemini kullanır ve SOT, TO, SOP ve DIP paketleriyle uyumludur. PLC kontrolü ve tam güvenlik kilitlemeleriyle dakikada 80-120 vuruş yapar ve isteğe bağlı CCD görsel inceleme ve MES sistem ağını destekler. Tam seri hassas kalıp yedek parçalarıyla birlikte gelir ve seri IC paketleme üretim gereksinimlerini karşılar.
HY-TF100, yarı iletken entegre devrelerin kalıplama sonrası uç kesme, pin şekillendirme ve ayırma işlemleri için tasarlanmıştır. SOT, SOD, TSOT ve PDFN dahil olmak üzere yaygın minyatür paketlerle uyumlu olup, 120-200 SPM delme hızı sunar. Servo besleme ve çift kesintisiz yaylı kelepçeler içeren bu ekipman, yarı iletken paketleme hatlarının verimliliğini önemli ölçüde artırır. Standart olarak eksiksiz güvenlik korumasıyla donatılmış olup, akıllı fabrika dijital yönetimini desteklemek için isteğe bağlı CCD görsel inceleme ve MES ağ bağlantısı da mevcuttur.
HY-TFS210 Kurşun Kesme Makinesi, özellikle SMA, SMB ve SMC paket ürünleri için tasarlanmış otomatik bir kesme ve şekillendirme sistemidir. Basit yapısı, istikrarlı ve güvenilir performansı, küçük boyutu, hızlı ve istikrarlı çalışması, düşük gürültü seviyesi ve kolay kullanım ve bakımı ile iş gücü yoğunluğunu önemli ölçüde azaltır.
HY-TF110 Yarı İletken Kalıp Sonrası İşleme Ekipmanı SOT23-3L-20R paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir.Dakikada 130 vuruşluk delme hızıyla dikkat çekici bir şekilde 580.000 UPH'ye ulaşıldı.1,5 milyon vuruşluk takım ömrünü korurken verimliliği en üst düzeye çıkarır.
HY-TF221 IC Kesme ve Şekillendirme Makinesi iTO220 paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir.verimli ve uygun maliyetli Kesme ve Şekillendirme Makinesi Daha yüksek verimlilik, üstün ürün kalitesi ve daha düşük işletme maliyetleri arayan modern yarı iletken paketleme hatları için.
HY-TF210 Tjant Rulosu Şekillendirici TO252-6R paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir. Dakikada 50-60 vuruşluk delme hızıyla saatte ≥70.000 adetlik bir üretim kapasitesi sunar ve ≥40 dakika MTBA, ≥120 saat MTBF, ≤5 dakika MTTA ve ≤%3 arıza oranı özelliklerine sahiptir.
HY-DS30K, yarı iletken kalıplanmış alt tabakaların kalıp sonrası tek tek ayrılması için geliştirilmiş yüksek hızlı entegre bir kesme testeresidir. Alt tabaka kesme, temizleme, görsel inceleme, ayırma ve tepsi yerleştirme dahil olmak üzere entegre bir işlem akışını destekleyerek standart yarı iletken arka uç paketleme süreçlerinin üretim verimliliğini önemli ölçüde artırır.
