HY-TF100, yarı iletken entegre devrelerin kalıplama sonrası uç kesme, pin şekillendirme ve ayırma işlemleri için tasarlanmıştır. SOT, SOD, TSOT ve PDFN dahil olmak üzere yaygın minyatür paketlerle uyumlu olup, 120-200 SPM delme hızı sunar. Servo besleme ve çift kesintisiz yaylı kelepçeler içeren bu ekipman, yarı iletken paketleme hatlarının verimliliğini önemli ölçüde artırır. Standart olarak eksiksiz güvenlik korumasıyla donatılmış olup, akıllı fabrika dijital yönetimini desteklemek için isteğe bağlı CCD görsel inceleme ve MES ağ bağlantısı da mevcuttur.
Marka :
HYRNUSÜrün No. :
HY-TF100Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYarı İletken Kurşun Çerçeve Kesme, Şekillendirme ve Ayırma Makinesi | Yüksek Hızlı Delme Sistemi
Ürün Tanıtımı

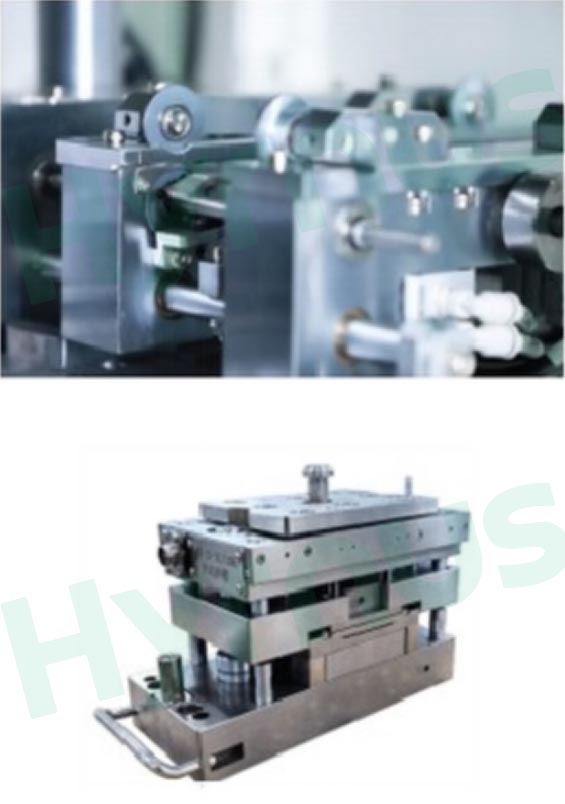

HY-TF100 Yarı İletken Kurşun Çerçeve Kesme, Şekillendirme ve Ayırma Makinesi Bu, temel arka uç paketleme ekipmanıdır. Çip kalıplama işleminden sonra, kurşun çerçeveler, kaburgaları çıkarmak, pinleri şekillendirmek ve tek tek entegre devreleri ayırmak için kesme, şekillendirme ve ayırma işlemlerinden geçer.
Bu makine, sıfır boyutsal sapma ile istikrarlı yüksek hızlı delme işlemi için tamamen servo tahrikli bir yapıya sahiptir. Çift bağımsız yaylı kelepçeler, arıza süresini azaltmak ve üretim verimliliğini artırmak için çevrimdışı malzeme değişimine olanak tanır. Operatör güvenliği için ışık perdeleri, kapı sensörleri ve acil durdurma düğmeleri ile donatılmış olup, akıllı fabrika izleme için isteğe bağlı CCD görsel inceleme ve MES ağ bağlantısını destekler. Küçük ayrık cihazlar ve minyatür güç entegre devreleri için paketleme hatlarına uygundur.
Ürün Uygulaması
SOT, SOD, TSOT ve PDFN paketleriyle küçük ayrık cihazların ve minyatür güç entegre devrelerinin paketleme üretim hatları için uygundur.
Ürün Özellikleri
1. Entegre Proses: Kalıp sonrası uç kesme, pin şekillendirme ve IC ayırma için tek elden çözüm.
2. Yüksek Verimlilik: Çift yaylı kelepçeler, kesintisiz malzeme değişimine olanak tanıyarak arıza sürelerini azaltır ve genel verimliliği artırır.
3. Hassas ve Kararlı Çıkış: Tam servo motor + redüktör tahrik sistemi, sıfır boyutsal sapma ile delme işlemini garanti eder.
4. Kolay Kullanım: Basit kullanım için PLC + dokunmatik ekranlı insan-makine arayüzü.
5. Kapsamlı Güvenlik Koruması: Çok katmanlı güvenlik bileşenleri, çalışma sırasında operatörleri tamamen korur.
6. Akıllı Yükseltme Seçenekleri: İsteğe bağlı CCD görsel hata denetimi ve akıllı fabrika veri izleme için MES ağ bağlantısı.
Teknik Özellikler
| Öğe | Detaylar |
| Delme Sistemi | Yüksek hızlı delme sistemi |
| Başvuru | Çip plastik kapsüllemesinden sonra kurşun çerçevelerin kesilmesi, şekillendirilmesi ve tek tek ayrılması |
| Uyumlu Paketler | SOT, SOD, TSOT, PDFN |
| Yumruk Atma Hızı (DÖN) | Dakikada 120-200 vuruş |
| Kontrol Sistemi | PLC (Mitsubishi / Yonghong) + Dokunmatik Ekran + Çalıştırma Düğmeleri |
| Güç Sistemi | Servo motor + Redüktör |
| Beslenme Mekanizması | Servo silindir besleme |
| Yükleme Mekanizması | Kesintisiz döngüsel yükleme için çift bağımsız yaylı kelepçeler |
| Boşaltma Mekanizması | Tüplerin malzeme kutularına toplanması |
| Güvenlik Tasarımı | Tam koruma için ışık perdeleri, kapı açma sensörleri ve acil durdurma düğmeleri. |
| İsteğe Bağlı Aksesuar 1 | CCD görsel inceleme cihazı |
| İsteğe Bağlı Aksesuar 2 | MES ağ oluşturma işlevi |
Ürün Detayları
HY-TF200L, yarı iletken kalıplama sonrası kurşun çerçeve kesme, şekillendirme ve ayırma işlemleri için çift alt volanlı presleme sistemini kullanır ve SOT, TO, SOP ve DIP paketleriyle uyumludur. PLC kontrolü ve tam güvenlik kilitlemeleriyle dakikada 80-120 vuruş yapar ve isteğe bağlı CCD görsel inceleme ve MES sistem ağını destekler. Tam seri hassas kalıp yedek parçalarıyla birlikte gelir ve seri IC paketleme üretim gereksinimlerini karşılar.
HY-TF200U, yarı iletken paketleme bileşenlerinin kalıplama sonrası uç kesme, şekillendirme ve ayırma işlemleri için özel olarak tasarlanmıştır. SOT, TO, SOP, DIP, IPM, fotovoltaik modüller ve optokuplörlerle uyumludur. Tam servo tahrik sistemi, çift magazin kesintisiz besleme, güvenlik ışık perdesi koruması, isteğe bağlı CCD görsel inceleme ve MES ağ fonksiyonu ile donatılmış olup, 30-60 SPM'ye kadar delme hızıyla IC paketleme endüstrisi için istikrarlı ve yüksek verimli seri üretim çözümü sunar.
HY-TFS210 Kurşun Kesme Makinesi, özellikle SMA, SMB ve SMC paket ürünleri için tasarlanmış otomatik bir kesme ve şekillendirme sistemidir. Basit yapısı, istikrarlı ve güvenilir performansı, küçük boyutu, hızlı ve istikrarlı çalışması, düşük gürültü seviyesi ve kolay kullanım ve bakımı ile iş gücü yoğunluğunu önemli ölçüde azaltır.
HY-TF110 Yarı İletken Kalıp Sonrası İşleme Ekipmanı SOT23-3L-20R paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir.Dakikada 130 vuruşluk delme hızıyla dikkat çekici bir şekilde 580.000 UPH'ye ulaşıldı.1,5 milyon vuruşluk takım ömrünü korurken verimliliği en üst düzeye çıkarır.
HY-TF221 IC Kesme ve Şekillendirme Makinesi iTO220 paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir.verimli ve uygun maliyetli Kesme ve Şekillendirme Makinesi Daha yüksek verimlilik, üstün ürün kalitesi ve daha düşük işletme maliyetleri arayan modern yarı iletken paketleme hatları için.
HY-TF210 Tjant Rulosu Şekillendirici TO252-6R paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir. Dakikada 50-60 vuruşluk delme hızıyla saatte ≥70.000 adetlik bir üretim kapasitesi sunar ve ≥40 dakika MTBA, ≥120 saat MTBF, ≤5 dakika MTTA ve ≤%3 arıza oranı özelliklerine sahiptir.
HY-DS30K, yarı iletken kalıplanmış alt tabakaların kalıp sonrası tek tek ayrılması için geliştirilmiş yüksek hızlı entegre bir kesme testeresidir. Alt tabaka kesme, temizleme, görsel inceleme, ayırma ve tepsi yerleştirme dahil olmak üzere entegre bir işlem akışını destekleyerek standart yarı iletken arka uç paketleme süreçlerinin üretim verimliliğini önemli ölçüde artırır.
