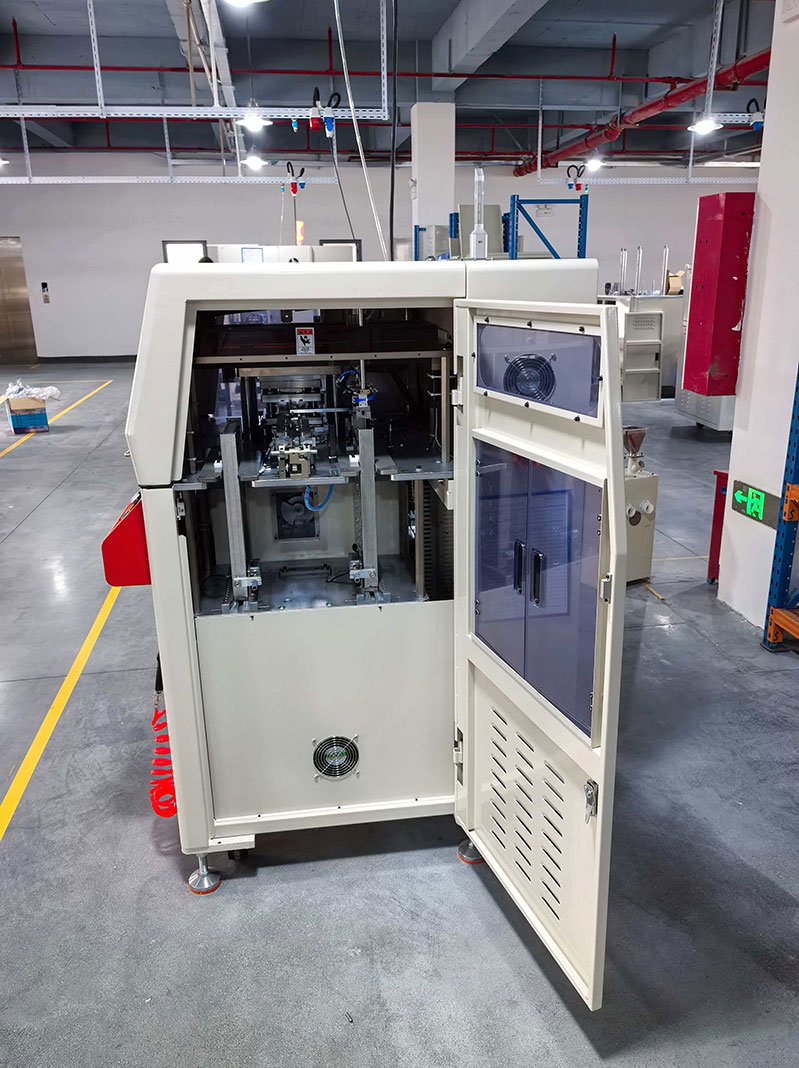

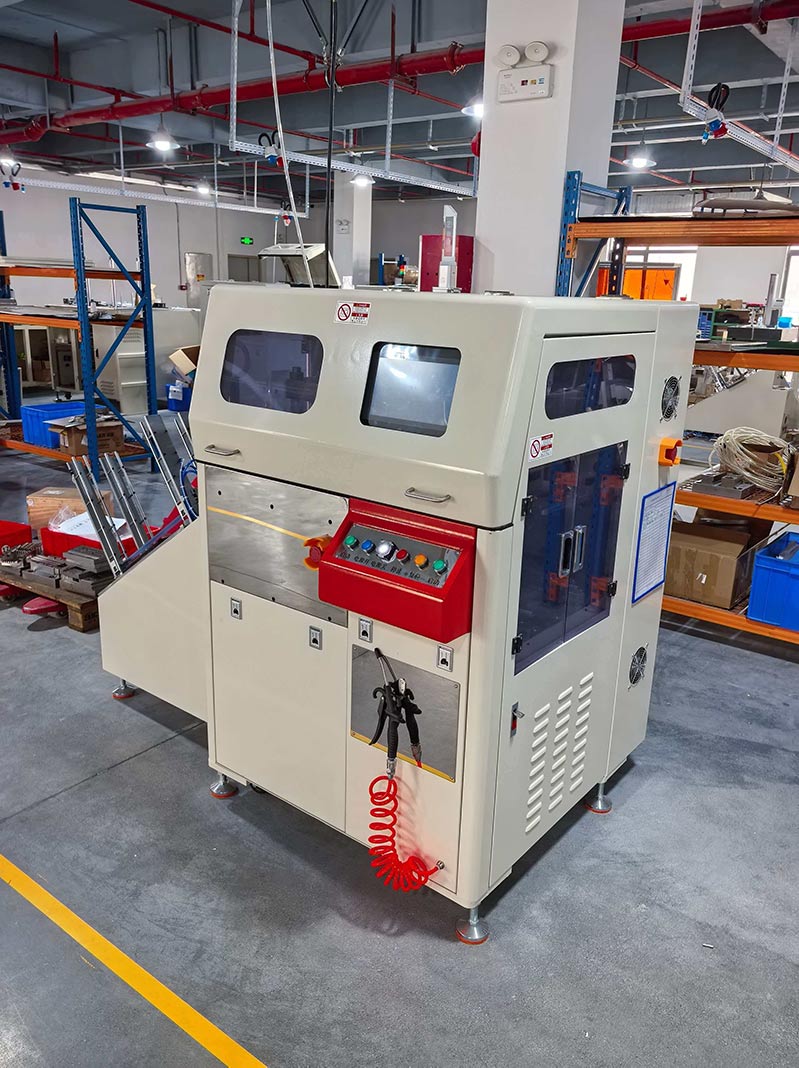

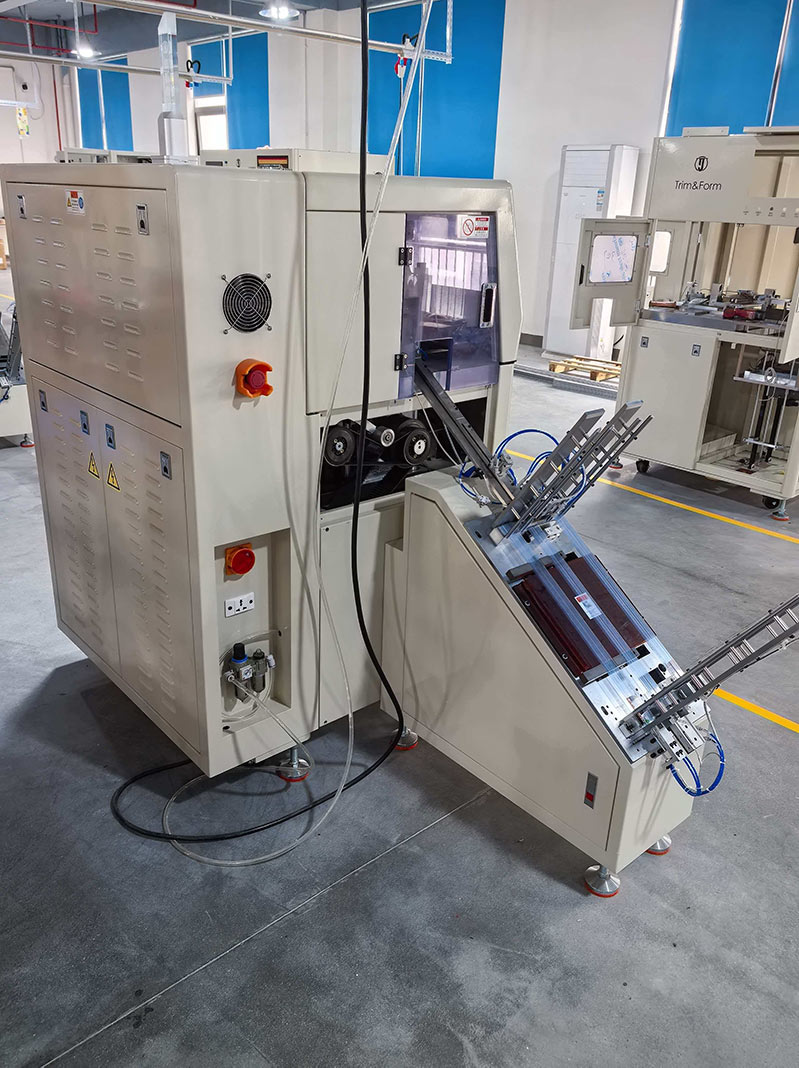

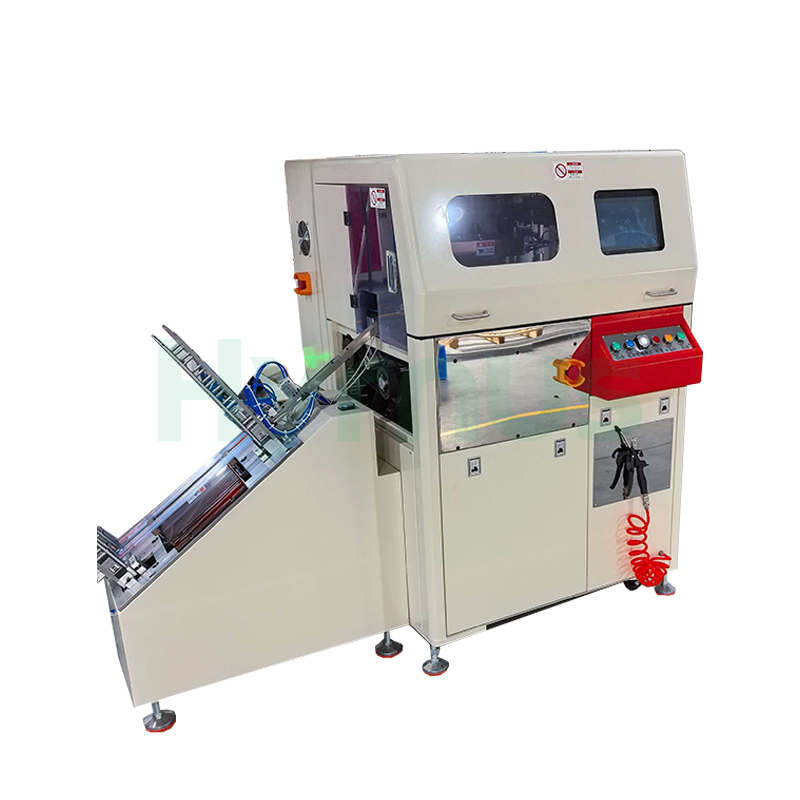

TO 220 için Yüksek Hassasiyetli Kurşun Çerçeve Kesme ve Şekillendirme Makinesi

HY-TF221 TO Paketleme Kesme ve Şekillendirme Makinesi, tek kalıp tasarımı sayesinde tek bir işlemde kalıptan ayırma, kesme ve bölme işlemlerini gerçekleştirir ve her strokta 5 pozisyon (her bir kurşun çerçevede 20 ünite) işleyebilir.TO paket kurşun çerçevelerinin yüksek hassasiyetli işlenmesi için tasarlanan bu makine, kalıp çıkarma, kesme ve ayırma işlemlerini tek bir otomatik operasyonda birleştirir. TO-220, TO-247, TO-252, TO-263, MOSFET, IGBT ve diğer güç yarı iletken cihazları için ideal olan bu makine, yüksek doğruluk, istikrarlı performans ve mükemmel ürün tutarlılığı sunar. Servo tahrikli hareket, dayanıklı tungsten çelik ve ASP23 takımları, çift magazinli sürekli yükleme ve akıllı PLC kontrol sistemi ile donatılmış olan makine, güvenilir çalışma, azaltılmış arıza süresi ve iyileştirilmiş üretim verimliliği sağlayarak modern yarı iletken paketleme hatları için ideal bir çözüm sunar.

Ürün Özellikleri

Sistem Performans Göstergeleri
TO-220 için UPH	≥ 15.6K / saat
Yumruk Vuruş Hızı	Dakikada 50-70 vuruş	Önerilen: Dakikada 65 vuruş
MTBA (Ortalama Yardım Arası Süre)	≥ 40 dakika
MTBF (Arızalar Arası Ortalama Süre)	≥ 120 saat
MTTA (Ortalama Çözüm Süresi)	≤ 5 dakika
Kesinti Oranı	≤ %3
Küf Fonksiyonel Göstergeleri
İşlem Adımı Yapılandırması	Degate + Trim + Separate
Delme Pozisyonları (20 adet/kurşun çerçeve)	5 Adet / Adım
Yumruklama Burr	≤ 0,08 mm
Yumruk Sapması	Merkez ≤ 0,03	Bıçak pozisyonu, kurşun çerçeve merkezine göre
Kurşun Çarpması	≤ ± 0,15
Kurşun Ezilme Hasarı	İzin verilmiyor
Kalıplanmış Gövde Ezilme Hasarı	İzin verilmiyor
Kalıplanmış Gövdeye Doğrudan Darbe Kuvveti	İzin verilmiyor
Delme Aleti Malzemesi	Tungsten çeliği / ASP23
Alet Ömrü	2 milyon vuruş	Budama aleti
Şekillendirme Aleti Malzemesi	Yok
Yumruklama Verimi	≥ %99,95
Alet Bileme Süreleri	2 kez
Aletin yeniden bilenmesinden sonra kurulum	Pulları değiştirin
Yapı	İç/dış kılavuz direği üç plakalı tip
Kılavuz Yapısı	Bilyalı rulman kafesi
Hata önleme	Evet
Konum Tespiti	Evet
Tip Tanımlaması	Evet
Mekanik Geri Dönüş Önleyici	Evet
Alet Poka-yoke	Evet
Küf Giderme	Standart kılavuz rayı ve limit bloğu
Yükleme Bölümü
Yükleme Yöntemi	Çift şarjörlü yükleme, şarjör değiştirmek için durmaya gerek yok.
Şarjör Konumu Tespiti	Evet
Dergi Ters Algılama	Evet
Dergi Aşırı Seyahat Koruması	Evet
Dergi Ana Sayfası ve Limit Tespiti	Evet
Besleme Bölümü
Besleme Gücü	Servo motor
Parazit önleme fonksiyonu	Tork kontrolü
Ev ve Aşırı Seyahat Koruması	Ev + tork koruması
Parametreli Konum Ayar Fonksiyonu	Evet
Ürün Varlığı Doğrulama Fonksiyonu	Evet
Teslim Alma Bölümü
Pickup Gücü	Servo motor
Kurşun Çerçeve Varlığı Tespiti	Evet
Kurşun Çerçeve Yönlendirme Algılama	Evet
Alma Sırasında Düşme Algılama	Evet
Ev ve Aşırı Seyahat Koruması	Limit anahtarı
Parametreli Konum Ayar Fonksiyonu	Evet
Kalıp İçi Transfer Bölümü
Parazit önleme fonksiyonu	Evet
Mandal Alt Konum Algılama	Evet
Mandal Kaldırma Hareketi	Kam
Pençe Yanal Hareketi	Kam
Güç Bölümü
Yumruk Gücü	Servo motor
Güç Mekanizması	Krank mili bağlantı çubuğu mekanizması
Hız Ayarı	Kademesiz, dijital ayarlama
Çalışma Pozisyonu / Kurulum Pozisyonu Dönüştürme Fonksiyonu	Evet
Aşırı Yük Koruma Fonksiyonu	Evet
Hurda Yardımcı Atık Boşaltımı	Negatif basınçlı fan
Tüp Yükleme Bölümü
PVC Boru Yükleme Yöntemi	Manuel, yığına yüklendi
Ürün Toplama Yöntemi	İstifleme
Sayma Fonksiyonu	Evet
Kontrol Bölümü
Kontrol Bileşeni	PLC
HMI	10,4 inç dokunmatik ekran
Arayüz Dili	Basitleştirilmiş Çince
Kontrol Modu	Otomatik / Manuel
Kontrol Programı	Bilgi verilmedi.
İşlem Arayüzü
Kullanıcı İzinleri	Operatör / Teknisyen / Yönetici
Parametre Başlatma Fonksiyonu	Tedarik edilen
Alet Ömrü Hatırlatma Fonksiyonu	Evet
Hurda Haznesi Kapasitesi Hatırlatma Fonksiyonu	Evet
Parametreli Ayar Fonksiyonu	Evet
Bakım Hatırlatma Fonksiyonu	Evet
Ürün ve Üretim Sayım Fonksiyonu	Evet
Dokümantasyon
Kullanım Kılavuzu (devre şeması ve bakım talimatları dahil)	1 kopya
Yedek/Aşınma Parçaları Çizimleri	1 kopya
Kalıbın detaylı görünümü (parça numaraları dahil)	1 kopya
Hareketli Parça Modelleri ve Markaları	1 kopya
Dış Bileşen Kalite Güvencesi	Dış Bileşen Kalite Güvencesi
Pnömatik Bileşenler	SMC, AIRTAC, CKD
FA Parçaları	MISUMI, HIWIN
Servo Motor	İnovance, DELTA
Dokunmatik Ekran	Weinview, PROFACE
PLC	KEYENCE, Inovance, FATEK
Bakım Programı
Hareketli parçaların temizlenmesi ve yağlanması	Ayda bir kez	Müşteri
Sensör yüzeyinin temizlenmesi	Ayda bir kez	Müşteri
Krank mili yağlaması	iki ayda bir	Müşteri
Kalıp kesme ucu denetimi	Günde bir kez	Müşteri
Krank mili boşluk kontrolü	altı ayda bir	Müşteri
Krank mili zamanlama kayışı değişimi	Yılda bir kez	Müşteri

Kullanım şartları

Ekipmanın Dış Ölçüleri (L)WHmm)	1050x1000x1750 (referans ölçüler, gerçek ürüne göre değişiklik gösterebilir)
Ekipman Ağırlığı (kg)	980
Ekipman Güç Kaynağı (V)	3 fazlı 5 telli 380V
Ekipman Basınçlı Hava Beslemesi (MPa)	0.4-0.7
Ekipman Basınçlı Hava Tüketimi (lpm)	12
Ekipmanın Çalışma Sıcaklığı (°C)	5-35
Ekipman Çalışma Nem Oranı (%)	75
Ekipmanın Nominal Gücü (kW)	3.5
Ekipman Su Besleme Basıncı	Hiçbiri
Ekipman Su Tüketimi	Hiçbiri
Ekipman Vakum Gereksinimi (MPa)	Hiçbiri
