PCB Yeniden Bağlama için Hassas Yarı İletken Tel Yeniden Bağlama Makinesi

Ürün Tanıtımı

HY-RW4000Hassas Tel Yeniden Bağlama Makinesiolabilmek yeniden bağlamaTek taraflı devre kartları, çok katmanlı devre kartları, dış katmanlı devre kartları, iç katmanlı devre kartları, sert alt tabakalar (örneğin fiberglas ve alüminyum alt tabakalar) ve esnek alt tabakalar dahil olmak üzere çok çeşitli devre kartları. yeniden bağlamaTüm hat genişliklerini kapsayan yeteneklere sahiptir. Ekipman kullanımı kolaydır, güvenilir lehimleme sağlar ve kullanıcı dostudur. Uygun eğitimle, sıradan çalışanlar genellikle bu ekipmanı kullanmayı öğrenebilirler. yeniden bağlamaBu yöntemi 2 saat içinde öğrenin ve uygulamada uzmanlaşın. yeniden bağlama2 hafta içinde tamamlanacak görevler. yeniden bağlamaDevreler mükemmel elektriksel performanslarını korur ve levha taşlama işleminden etkilenmeden dayanabilirler.

PCB devresi yeniden bağlamaekipman hassas devre işlemleri gerçekleştirir yeniden bağlama İşlemler, bir ekran aracılığıyla doğrudan görsel denetim altında gerçekleştirilir. Lehimleme, üç parametre ayarlanarak yapılır: lehimleme kuvveti (Force), çıkış darbe genliği (Voltage) ve darbe süresi (Milisaniye).

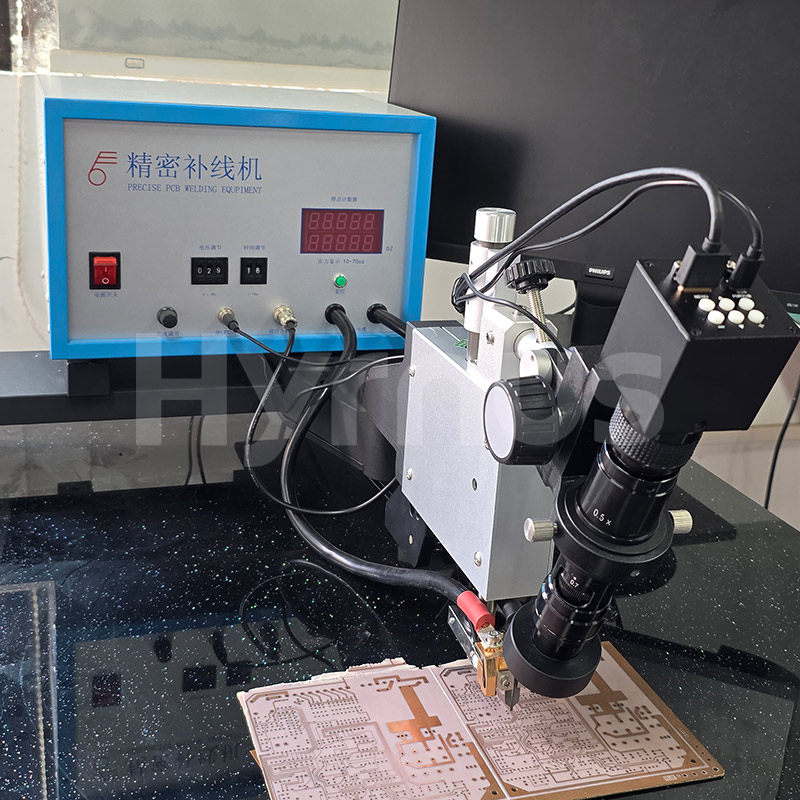

PCB devresi yeniden bağlama Ekipman dört bileşenden oluşmaktadır:

Bileşen	Temel İşlev	Temel Parametreler / Yapılandırma
Ana Ünite	Kaynak akımı sağlar	Gerilim aralığı: 0,01–1,99V, çözünürlük: 0,01V Zaman aralığı: 1–19 ms, çözünürlük: 1 ms

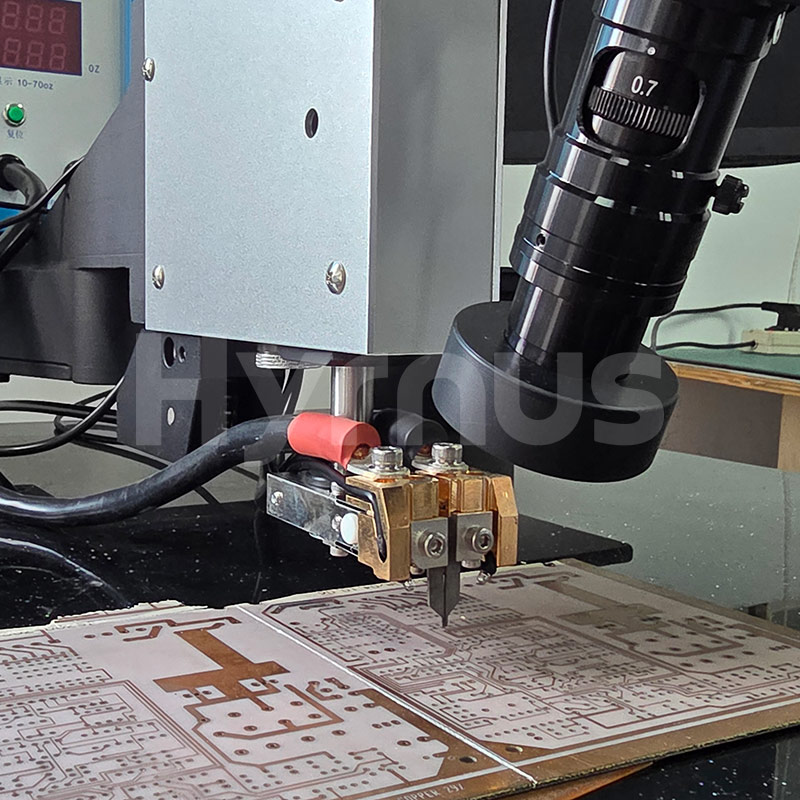

Kaynak Başlığı	Kaynak basıncı sağlar.	Basınç aralığı: 1–70 oz. Önceden ayarlanmış basınç ile enerji çıkışını tetikler; kaynak işlemi ayak pedalı ile kontrol edilir.
Optik Sistem	Hassas kaynak için büyütülmüş görüntüleme	Tek kanallı mikroskop, sehpa, ışık kaynağı, kamera, monitör vb. içerir.

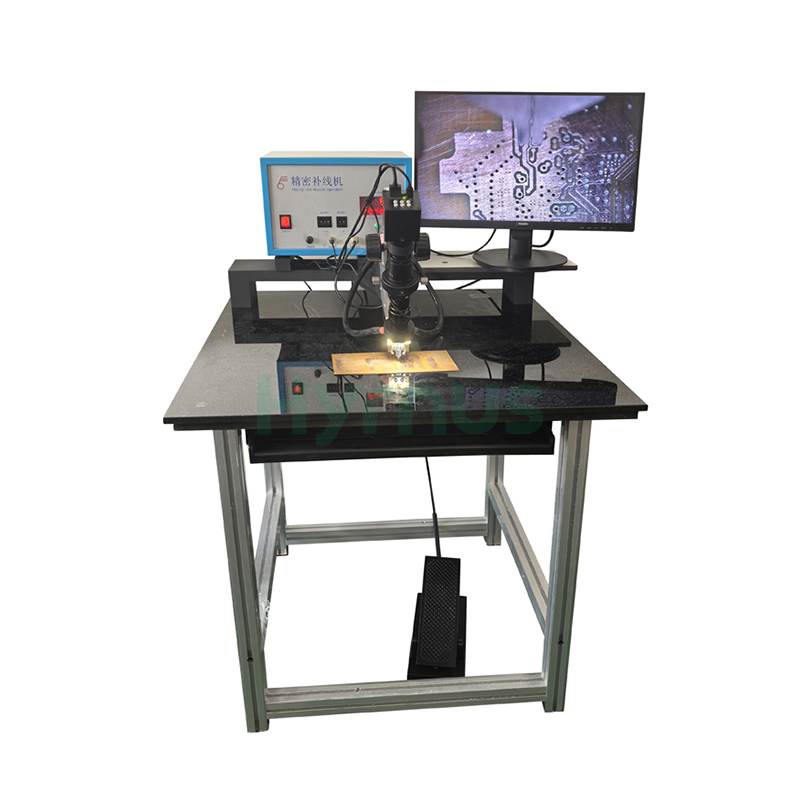

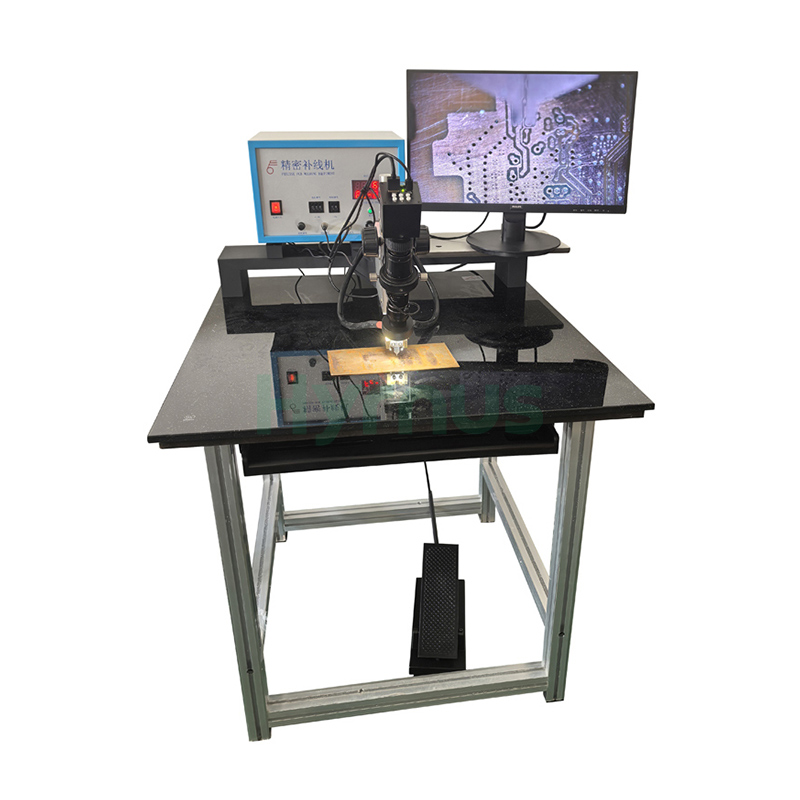

Çalışma Tezgahı ve Standı	Tüm ekipmanı destekler.	Çalışma masası ve kaynak başlığı destek çerçevesinden oluşmaktadır.

Teknik Parametre

Öğe	Detaylar
Güç kaynağı	220 VAC, 50 Hz, 300 VA
Maksimum çıkış akımı	350 A
Darbe gerilimi	0,01–1,99 V
Nabız süresi	1–19 ms
Kaynak frekansı	180 devir/dakika
Giriş gücü	110V/220V ±5%, 50/60 Hz
Kaynak gerilimi	DC 0,01–1,99 V
Kaynak süresi	0–19 ms
Kaynak basıncı	10–70 ons
Maksimum kaynak gücü	500 VA
Kaynak başlığı hareketi	5–10 mm
Çalışma masası boyutu (temperli cam)	Standart	750 × 800 mm
	İsteğe bağlı	950 × 800 mm
	Maksimum çalışma boyutu	700 mm
Yeniden bağlama verim oranı	%95–%98 (üretici gereksinimlerine göre değişir)



*Sürekli yakınlaştırma özellikli monoküler mikroskop

*Mikroskop için LED aydınlatma

*CCD kamera: 2 megapiksel (1920×1080), 60 Hz

*22 inç LCD monitör
