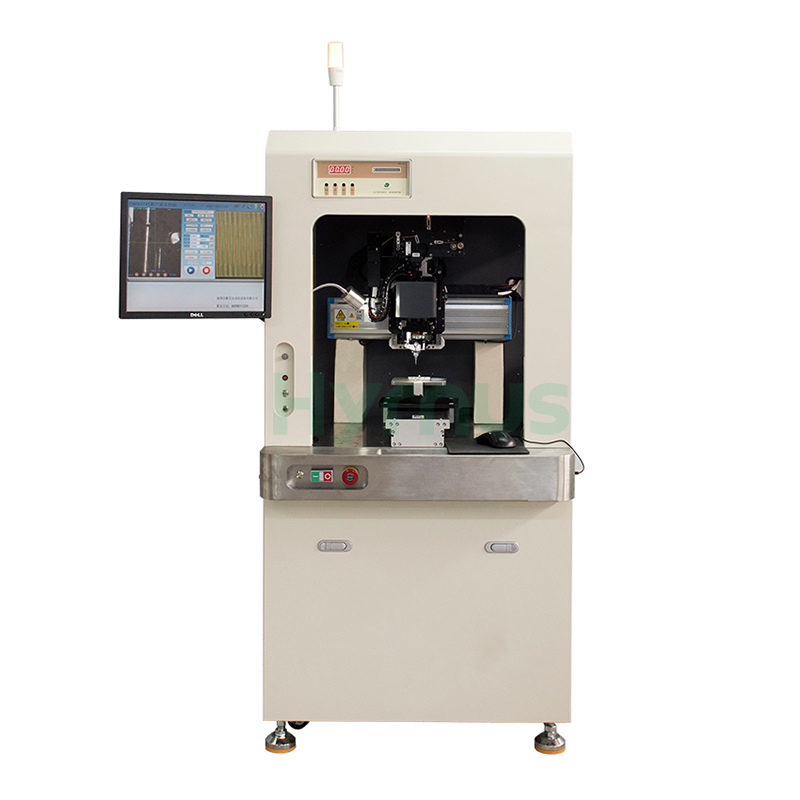

HY-HW3741A Otomatik Ultrasonik Ağır Alüminyum Tel Kama Bağlayıcı Döner yapıştırma başlığı, otomatik dijital frekans takibi, hassas basınç kontrolü, gelişmiş görüntü tanıma ve kapalı devre hareket kontrolü özelliklerine sahiptir.
Marka :
HYRNUSÜrün No. :
HY-HW3741ASipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
China18650 26800 Pil Paketleri için Ultrasonik Tel Bağlama Makinesi, Ağır Alüminyum Kama Bağlama Cihazı
Ürün Tanıtımı
HY-HW3741A Otomatik Ultrasonik Ağır AlüminyumTel Kama Bağlayıcı Tamamen otomatik dijital frekans izleme ultrasonik sistemi, dijital olarak kontrol edilen basınç düzenlemesi, yüksek performanslı görüntü tanıma ünitesi ve tamamen kapalı devre hareket kontrol devresini entegre ederek, Çin'de ağır alüminyum tel bağlama ekipmanının tam otomasyonunu gerçek anlamda gerçekleştiriyor.
Uygulamalar
HY-HW3741A, esas olarak 18650 Tesla tipi pillerin, 26800 lityum pillerin, IGBT hızlı kurtarma modüllerinin, otomotiv elektroniğinin ve diğer ilgili ürünlerin yapıştırma işleminde kullanılır. Gelişmiş görüntü tanıma ve otomatik konumlandırma teknolojisiyle donatılmış olan makine, yapıştırma noktalarının otomatik ve hassas bir şekilde konumlandırılmasını sağlar.
Başlıca Avantajlar
| HAYIR. | Avantaj | Tanım |
| 1 | İstikrarlı ve Güvenilir Bağlanma Kalitesi | Güçlü dijital ultrasonik sistem, istikrarlı ve güvenilir bir yapıştırma kalitesi sağlar. |
| 2 | Tutarlı Yüksek Kaliteli Tahviller | Tam otomatik frekans takipli ultrasonik sistem ve optimize edilmiş yapıştırma başlığı tasarımı, tutarlı ve yüksek kaliteli yapıştırmaları daha da garanti eder. |
| 3 | Düzgün Basınç Çıkışı | Özel dijital basınç kontrol sistemi, yapıştırma homojenliğini sağlamak için sabit basınç çıkışı sağlar. |
| 4 | Yüksek Bağlama Pozisyonu Doğruluğu | Hassas mekanik aktarım, güvenilir endüstriyel bilgisayar ve bağımsız fikri mülkiyet haklarına sahip yazılım, yapıştırma pozisyonlarının yüksek doğruluğunu sağlar. |
| 5 | Arıza Alarmı ve Geliştirilmiş Verim | Makine, ilk bağlantı hatası ve anormal tel beslemesi de dahil olmak üzere çoklu arıza alarmı ve otomatik kapatma fonksiyonlarıyla donatılmıştır; bu da arıza oranını önemli ölçüde azaltırken üretim verimliliğini büyük ölçüde artırır ve kullanım kolaylığını ve kullanıcı dostluğunu geliştirir. |
| 6 | Kolay Kullanım ve Yüksek Verimlilik | Makine, basit ve sezgisel bir kullanım sunar. Yeni operatörler kısa süreli eğitimden sonra makineyi hızla kullanmayı öğrenebilirler. Tek bir operatör aynı anda birden fazla makineyi çalıştırabilir ve bu da üretim verimliliğini etkili bir şekilde artırır. |
Ekipman Özellikleri
| HAYIR. | Tanım |
| 1 | Manuel yükleme, otomatik tanıma ve konumlandırma, otomatik yapıştırma, manuel boşaltma. |
| 2 | Bu montaj makinesi, müşterinin özel siparişine göre üretilen pil ürünlerinin yapıştırma işlemi için tasarlanmıştır ve evrensel bir ekipman değildir. |
| 3 | Başka ürünlerde kullanılacaksa, gerçek koşullara göre değişiklik yapılmalıdır. |
| 4 | Makine esas olarak çerçeve tertibatı, XYZC besleme modülü, tel besleme mekanizması, fikstür konumlandırma ve sıkıştırma tertibatı, yapıştırma başlığı mekanizması ve kontrol konsolundan oluşmaktadır. |
| 5 | X ekseninde lineer motor, Y/Z modüllerinde ise hassas bilyalı vidalı tahrik sistemi kullanılmaktadır. Konumlandırma tekrarlanabilirliği daha düşüktür.±Açısal konumlandırma doğruluğu 0,02 mm'dir.±1°. |
| 6 | Kontrol sistemi, servo motorları çalıştırmak için endüstriyel PC + hareket kontrol kartı kullanır. Ekipman, kullanıcı dostu kontrol arayüzü, dijital parametre ayarı ve yüksek esnekliği ile kullanımı ve bakımı kolaydır. |
| 7 | Hızlı sıkıştırma kelepçeleri ve tek tuşla çalıştırma özelliğiyle donatılmış olup, iş parçası yüklemeyi operatörler için basit ve güvenli hale getirir. |
Kısa Üretim Akışı
| HAYIR. | Tanım |
| 1 | Operatör ürünü elle fikstüre yerleştirir ve hızlı sıkıştırma kelepçesiyle sabitler. |
| 2 | Makine tek bir düğmeye basılarak çalıştırılır. |
| 3 | Sistem, konumlandırma amacıyla ürün üzerindeki referans işaretlerinin görüntülerini kamera aracılığıyla yakalar. |
| 4 | Konumlandırma tamamlandıktan sonra, hareket mekanizması kaynak işlemini gerçekleştirmek için yapıştırma başlığını hareket ettirir. |
| 5 | Tüm sigortalar kaynaklandıktan sonra, kaynak başlığı başlangıç noktasına geri döner. Operatör ürünü elle çevirir ve yukarıdaki adımları tekrarlar. |
| 6 | İki taraf kaynaklandıktan sonra ürün elle boşaltılır. |
| 7 | Üretimin kesintisiz devam etmesi için döngü sürekli olarak tekrarlanır. |
Başlıca Teknik Özellikler
| Öğe | Özellikler |
| Güç Kaynağı | 220VAC±%10, 50 Hz, güvenilir topraklama ile; maksimum güç tüketimi yaklaşık 1660 W. |
| Ultrasonik Frekans | 60 kHz |
| Ultrasonik Güç | 0~24W, 1. ve 2. bağlar arasında otomatik geçiş özelliğiyle. |
| X ekseni | Doğrusal motorla tahrik edilen, tekrarlanabilir konumlandırma hassasiyeti 200'e kadar.±0,02 mm |
| Yapıştırılabilir Alüminyum Tel Çapı | 125~500μm (5~20 mil) |
| Çalışma Alanı | XY eksenleri: Maks. 300×300 mm (isteğe bağlı olarak özelleştirilebilir) |
| Z ekseni hareket mesafesi: 70 mm; C ekseni dönüşü:±90° | |
| Ultrasonik Zaman | 10~500 ms, çok kanallı kontrol |
| Bağlayıcı Güç | 50~1200 g, çok kanallı kontrol |
| Bağlanma Hızı | Tel başına yaklaşık 1,5 saniye (Not: Gerçek hız, tel çapına, hücreler arasındaki mesafeye ve malzeme yapışma özelliğine büyük ölçüde bağlıdır.) |
| Bağlanma Açısı | ±90° |
| Görsel Sistem | 0,5x büyütmeli PR mikroskobu |
| PR Aydınlatması | Parlaklığı ayarlanabilir beyaz ışık |
| Genel Boyutlar (Uzunluk)×W×H) | Yaklaşık 800×1000×1650 mm |
| Ağırlık | Yaklaşık 650 kg |
