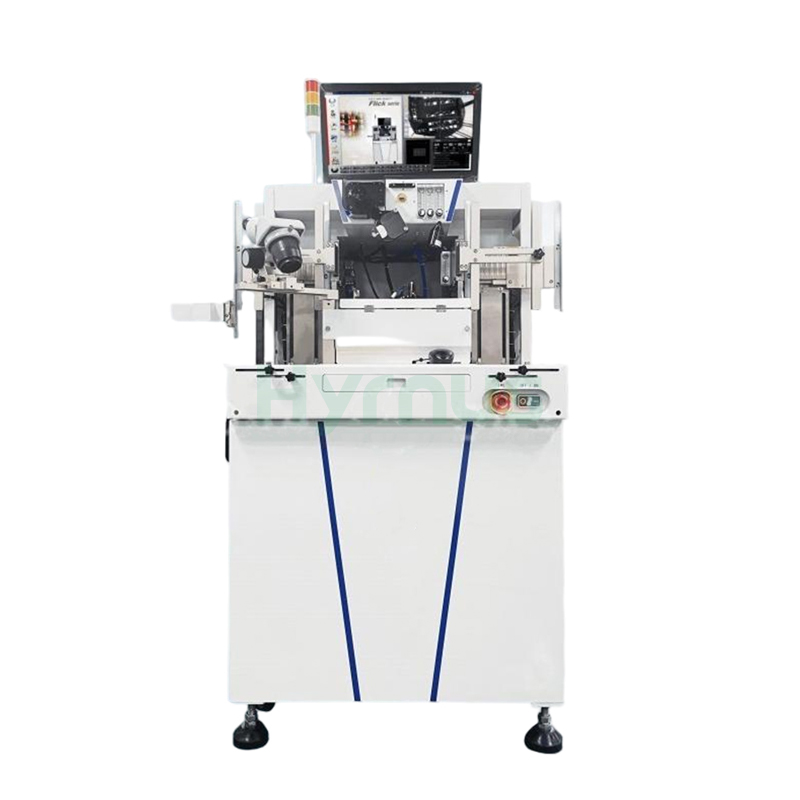

HY-WB200 Tel Bağlama Cihazı, SOT, SOP, MEMS, DFN, QFN, SiP ve çeşitli paket formlarını destekleyen, altın, bakır, gümüş ve alaşımlı tellerle uyumlu, yüksek hassasiyetli otomatik bir tel bağlama sistemidir.
Marka :
HYRNUSÜrün No. :
HY-WB200Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYüksek Hassasiyetli Otomatik Tel Bağlama Makinesi Cips için
Ürün Tanıtımı
HY-WB200 Tel Bağlama MakinesiAltın, bakır, gümüş, paladyum kaplı bakır, altın-paladyum bakır ve alaşımlı teller de dahil olmak üzere geniş bir yelpazede tel malzemesini destekler ve tel çapları 0,7 ila 2,0 mil arasındadır. Ultra düşük halkalar, uzay poligon yayları, kelebek halkalar ve M-halkalar dahil olmak üzere programlanabilir tel halka profilleri, LED RGB ekranlardan 82 tele kadar karmaşık IC paketlemeye kadar çeşitli uygulama gereksinimlerini karşılar. Tescilli kelebek halka algoritması, 2835 çift telli ürünler için 2000'den fazla termal şok döngüsü elde ederek ürün güvenilirliğini artırırken, M-halka algoritması düşükten yükseğe bağlama uygulamaları için termal şok direncini 500'den 1500 döngüye yükseltir. Aynı tip kurşun çerçeveler için 5 dakikanın altında ve farklı tipler için 20 dakikanın altında geçiş süreleri, üretim kesintilerini en aza indirir.
Ekipman Özellikleri
Yeni yüksek hızlı tanımlama cihazıyla donatılmıştır.
Yüksek hızlı yapıştırma başlığı düşük atalet elde etti.
Geniş yelpazede tel bağlama alanları
Çoklu görüntü tanıma sistemleri
Karmaşık tel bağlama programlaması için özellikler destekler.
SOT/SOP/MEMS/DFN/QFN/SIP ve diğer çeşitli paket biçimleri için uygundur.
Altın tel, bakır tel, gümüş tel, paladyum kaplı bakır tel, altın paladyum bakır tel, alaşım tel vb. için uygundur.
Çeşitli çizgi yayları programlanabilir: ultra düşük çizgi yayı, uzay çokgen çizgisi yayı, vb.Başlıca Teknik Özellikler
| Bağlanma Yeteneği | Bağlanma Alanı | X ekseni: 56 mm, Y ekseni: 76 mm |
| Bağlanma Doğruluğu | ±3,0 µm @ 3 sigma | |
| Bağlanma Hızı | 2 mm tel için saniyede 22 tel (ürüne ve işleme göre değişir) | |
| Görsel Sistem | 2–4x sürekli ayarlanabilir büyütme; yüksek/düşük çift lens (isteğe bağlı) | |
| Görüntü tanıma doğruluğu: ±0,5 µm | ||
| Açısal sapma ±30° tanınabilir | ||
| Programlanabilir kırmızı/mavi aydınlatma | ||
| Tel Döngüsü Oluşturma Özelliği (25,4 µm Tel) | Maksimum Döngü Uzunluğu | 5,5 mm |
| Minimum Döngü Yüksekliği | 70µm | |
| Döngü Yerleştirme Doğruluğu | ±25µm @ 3 sigma (bağ uzunluğu için) < 2,54 mm) | |
| ±Bağ uzunluğunun %1'i @ 3 sigma (bağ uzunluğu > 2,54 mm için) | ||
| Uygulanabilir Tel Çapı | 0.7–2,0 milyon | |
| Ürün Değişim Süresi | Aynı tip kurşun çerçeve | <5 dakika (ısıtıcı bloğunun takılması, kelepçe değişimi ve program indirme dahil) |
| Farklı tipte kurşun çerçeve | <20 dakika (kurşun çerçeve genişliği/uzunluğu değişikliği, magazin boyutu değişikliği, ısıtıcı blok/kelepçe değişikliği ve program indirme dahil) | |
| Malzeme Taşıma Yeteneği | Paket / Kurşun Çerçeve Boyutu | Uzunluk: 100–280 mm |
| Genişlik: 28–83 mm | ||
| Kalınlık: 0,1–0,8 mm | ||
| Dergi Boyutu | Uzunluk | 100–285 mm |
| Genişlik | 35–95 mm | |
| Yükseklik | 100–180 mm Maks. | |
| Saha | 4,5 / 5,0 / 5,2 / 5,5 mm (isteğe bağlı) | |
| İnsan-Makine Arayüzü | Görüntülemek | 19 inç renkli LCD monitör |
| Kontrol Paneli | Dayanıklı çalışma düğmeleri, kullanıcı dostu arayüz | |
| Kullanıcı Arayüzü | Basit açılır menü; renk kodlu bağ grupları; kolay programlama | |
| İşletme Gereksinimleri | Minimum Hava Basıncı | 0,4 MPa (4 kgf/cm)²) |
| Giriş Gerilimi | Tek fazlı AC220V ±%5, 50Hz | |
| Güç Tüketimi | 1,5 kVA (tipik), 2,0 kVA (maks.) | |
| Ekipman Boyutları | L × W × H | 1180 × 910 × 1970 mm |
| Ağırlık (Tahmini) | Net ağırlığı | Yaklaşık 640 kg |
| Brüt ağırlık | Yaklaşık 705 kg (ambalajıyla birlikte) | |
| Gaz Tüketimi | Azot Akışı | 0,3 L/dak (malzeme ve tele göre ayarlanabilir) |
| N₂:H₂ Oran | %95 Azot : %5 Hidrojen | |
| Sıkıştırılmış Hava Tüketimi | 150 L/dak (vakumsuz) | |
| 180 L/dak (vakum ile) |

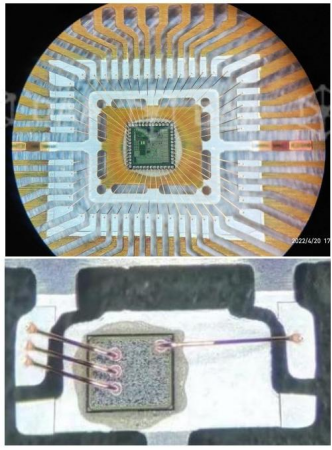

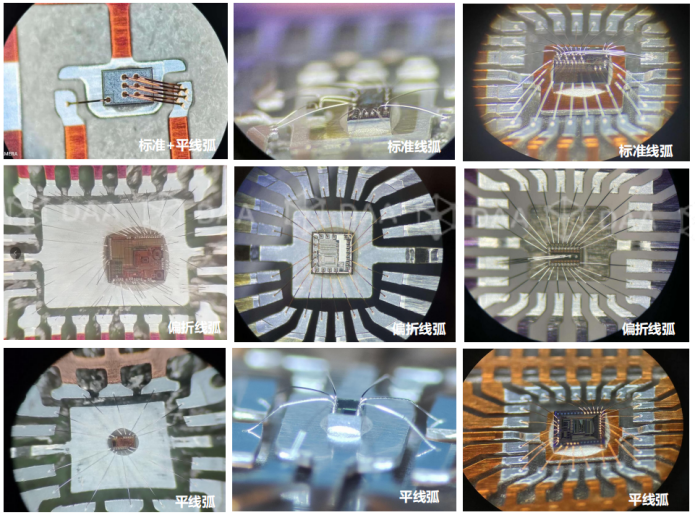

Çok Katmanlı Tel Halka Desteği
Saptırılmış Standart +D / Standart Döngü
Saptırılmış Düz Döngü / Düz Döngü
Uzamsal Z-Döngüsü / P-Döngüsü
Uzamsal Kırık Döngü / M-Döngü
Topraklama Döngüsü / Standart Döngü +D
Soru İşareti Döngüsü / Ultra Düşük Kırık Döngü
Özel proses tel halkaları için çözümler sunar.
Ofset Standardı +D / Standart Döngü
Ofset Düz Döngü / Düz Döngü
Uzamsal Z-Döngüsü / P-Döngüsü
Uzamsal Kırık Döngü / M-Döngü
Topraklama Döngüsü / Standart Döngü +D
Soru İşareti Döngüsü / Ultra Düşük Kırık Döngü

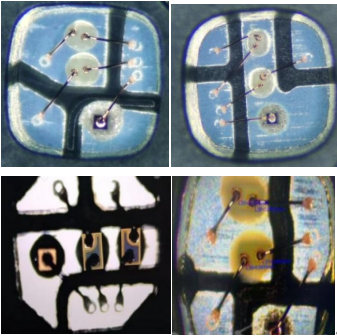

LED RGB Ekran
Paket
Çok segmentli ark + standart ark + yassı tel
Sabit halka yüksekliği kontrolü ile birden fazla tel halkasını destekler.
Ürün Detayları
Sıkça Sorulan Sorular
HY-WB200 Serisi, 2 mm tel uzunluğu için saniyede 22 tele ulaşan yapıştırma hızlarıyla 3 sigma'da ±3,0 μm yapıştırma doğruluğu sunar. Bu hassasiyet ve verimlilik kombinasyonu, zorlu yarı iletken paketleme uygulamaları için yüksek verimli üretim sağlar.
Sistem, altın, bakır, gümüş, paladyum kaplı bakır, altın-paladyum bakır ve alaşımlı teller de dahil olmak üzere, çapları 0,7 ila 2,0 mil arasında değişen çok çeşitli tel malzemelerini destekleyerek, farklı ambalaj gereksinimleri için esneklik sağlar.
Sistem, saptırılmış standart döngüler, düz döngüler, uzamsal Z-döngüler, P-döngüler, M-döngüler, topraklama döngüleri, soru işareti döngüleri ve ultra düşük kırılma döngüleri de dahil olmak üzere bir düzineden fazla programlanabilir döngü profilini destekler. Tescilli kelebek ve M-döngü algoritmaları, zorlu uygulamalar için gelişmiş termal şok direnci sağlar.
Aynı tip kurşun çerçeveler için geçiş süresi, ısıtıcı bloğunun takılması, kelepçe değişimi ve program indirme dahil olmak üzere 5 dakikadan azdır. Farklı tip kurşun çerçeveler için geçiş 20 dakikadan kısa sürede tamamlanarak üretim kesintisi en aza indirilir ve ekipman kullanımı en üst düzeye çıkarılır.
