Akü bağlantı kablosu için ultrasonik alüminyum tel bağlama

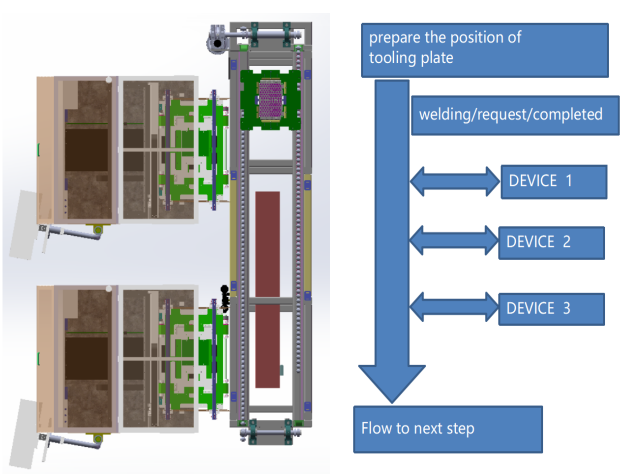

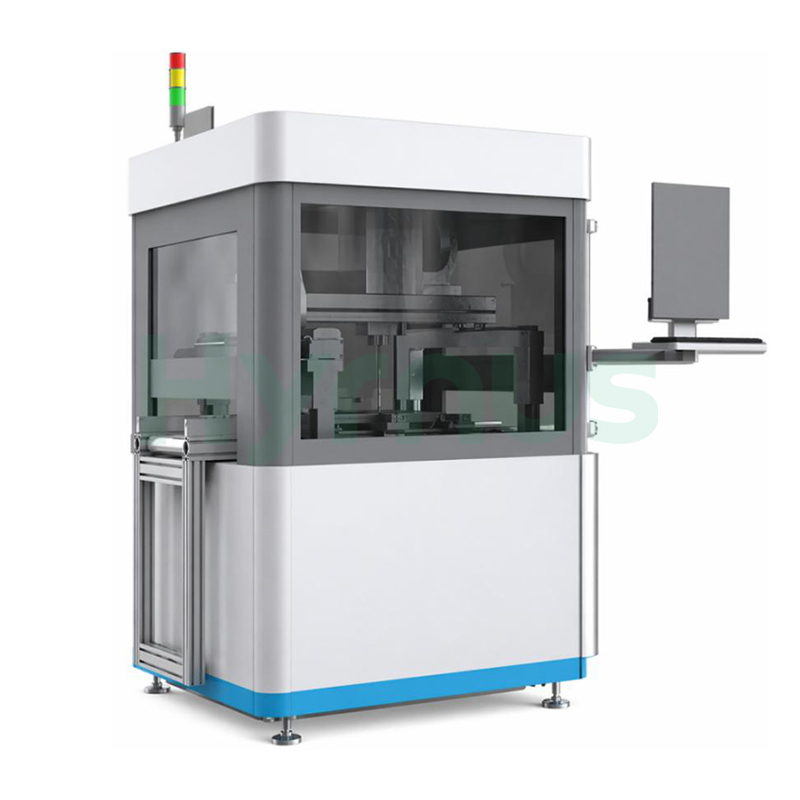

HY-BW830 Hağır Tel BağlayıcıOtomatik besleme ve transfer mekanizması sayesinde modüller kaynak alanına taşınır ve burada yapıştırma başlığı, belirlenen parametrelere ve pozisyonlara göre ultrasonik kaynak işlemi gerçekleştirir. 400 mm (X) × 800 mm (Y) etkili stroklu kaynak alanı, 1,25 μm çözünürlükle 60 mm Z ekseni hareketi ve 0,08° çözünürlükle ±220° dönme ekseni sunar. Kalın tel kaynak başlığı, standart bir ön kesici ile döndürülebilir olup, 60 kHz transdüser (istek üzerine diğer frekanslar da mevcuttur) kullanır ve 50–1500 g kaynak basıncı sağlar. Tel besleme sistemi, optik kodlayıcı ile motor kontrollüdür ve 40 mm maksimum ark yüksekliği, 2 mm minimum tel uzunluğu algılama ve 50–120 mm dış çap, 22–45 mm genişlik ve 10–11 mm iç çap makara boyutlarını destekler. XK görüntü tanıma sistemi ve 17 inç renkli düz ekranla donatılmış olan makine, 220V AC, 50/60 Hz ile çalışır, 3000 W güç tüketir, 0,5 MPa basınçlı hava gerektirir ve 1300 × 1300 × 1650 mm ölçülerinde ve 500 kg net ağırlığındadır.

Teknik Özellikler

Parametre	Özellikler
Kaynak Alanı	400 mm (X yönü) × 800 mm (Y yönü) etkili hareket mesafesi (standart)
Z ekseni	Maksimum hareket mesafesi: 60 mm, çözünürlük: 1,25 μm
Döner Eksen	±220°, çözünürlük: 0,08°
Güç Gereksinimleri	220V AC, 50/60 Hz
Güç Tüketimi	3000 W
Sıkıştırılmış Hava	0.5 lütfen
Görüntülemek	17 inç renkli düz ekran
Çalışma Yüz Yüksekliği	yerden 1150 mm yükseklikte
Zemin Ölçüleri (U×G×Y)	1300 mm × 1300 mm × 1650 mm (uyarı ışığı hariç)
Net ağırlığı	500 kg
Kalın Tel Kaynak Başlığı	Döndürülebilir tip, standart ön kesici
Transdüser	Standart 60 kHz; müşteri isteği üzerine diğer frekanslar da mevcuttur.
Kaynak Basıncı	50 – 1500 g
Tel Besleme Sistemi	Optik kodlayıcılı motor kontrollü tel besleyici
Sızıntı Hattı Tespiti	Çizgi tespiti
Maksimum Yay Yüksekliği	40 mm
Minimum Kablo Uzunluğu Algılama	2 mm tel besleme
Makara Boyutu	Dış çap: 50–120 mm; Genişlik: 22–45 mm; İç çap: 10–11 mm
Görüntü Tanıma / Optik / Aydınlatma
Görsel Sistem	XK Görüntü Tanıma Sistemi

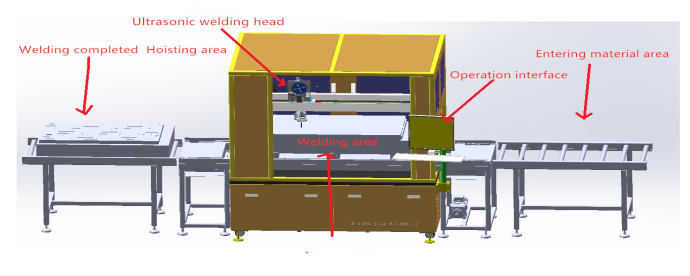

Yapı

Kullanım Şartları

Sıcaklık:28°C'nin altında

Nem:%30 – %70

Temiz oda:10.000. sınıf veya üzeri

Gerilim:Vakumlu lehim fırını hariç tüm ekipmanlar 220V ile çalışır (vakumlu lehim fırını 380V'tur).

Görüntülemek

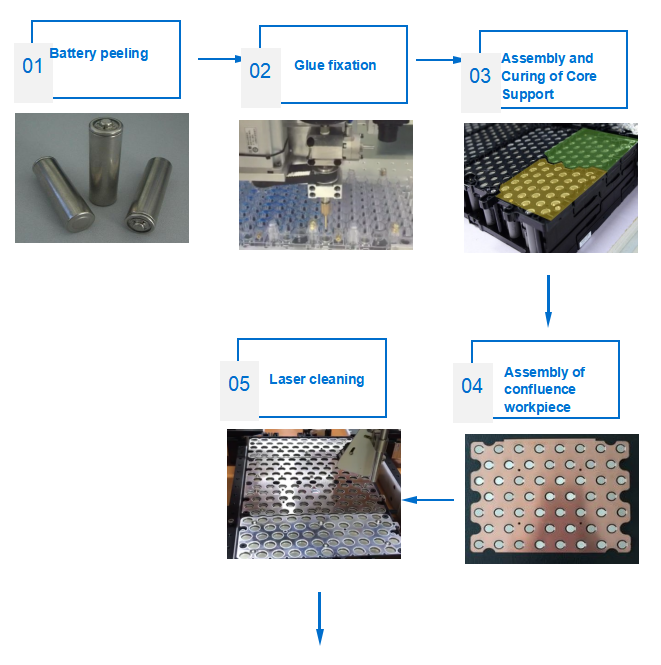

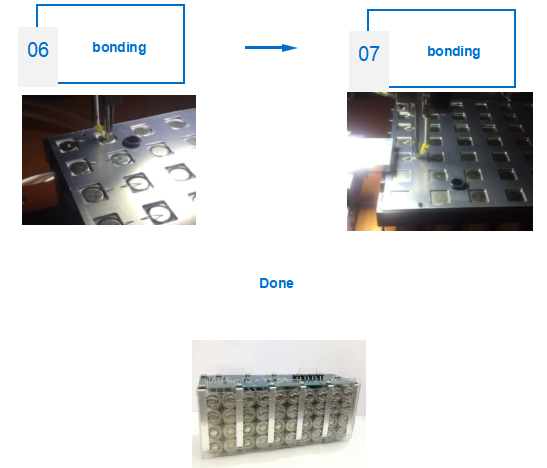

İşlem

Ürün Detayları
