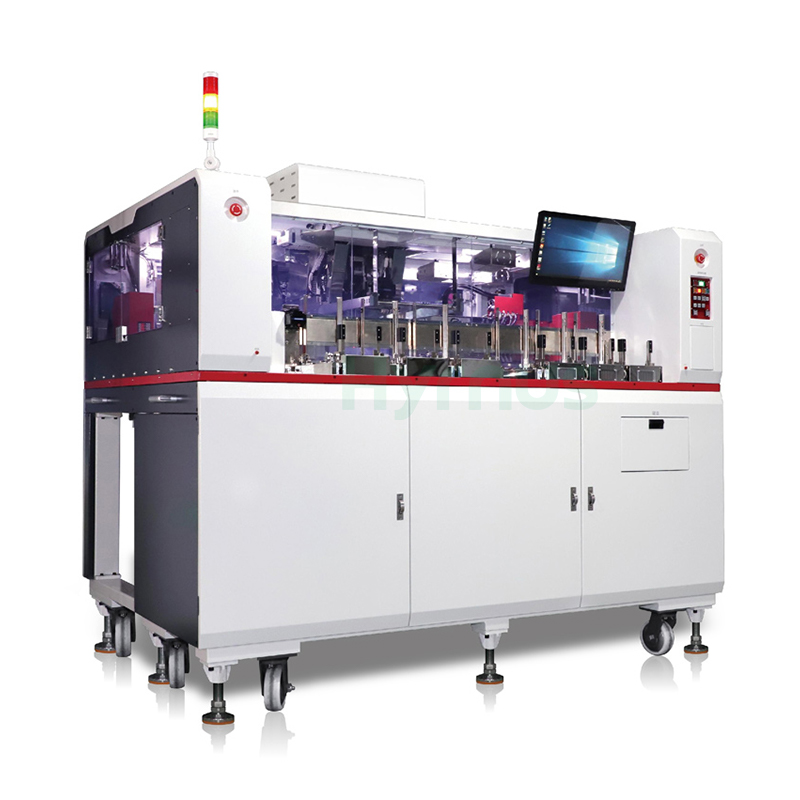

HY-PS308 Yerleştirme ve Alma Test Kolur, 2 × 2 mm ile 110 × 110 mm arasında değişen MSOP, QFN, DFN, LQFP, LGA, BGA, CSP ve diğer yarı iletken paketlerinin otomatik test ve sıralaması için tasarlanmıştır.
Marka :
HYRNUSÜrün No. :
HY-PS308Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYarı İletken Alma ve Yerleştirme Test Cihazı
Ürün Genel Bakışı
HY-PS308 Pick&Place Test İşleyicisi MSOP, QFN, DFN, LQFP, LGA, BGA, CSP ve 2x2 ile 110x110 arasında değişen özelliklere sahip diğer ürünlerin test ve sıralaması için uygundur; hem oda sıcaklığında hem de yüksek sıcaklıkta test ve sıralama gereksinimlerini karşılar ve müşteriler için yüksek kaliteli ürün çıktısı sağlar.
Ürün Avantaj
| HAYIR. | Avantaj Tanım |

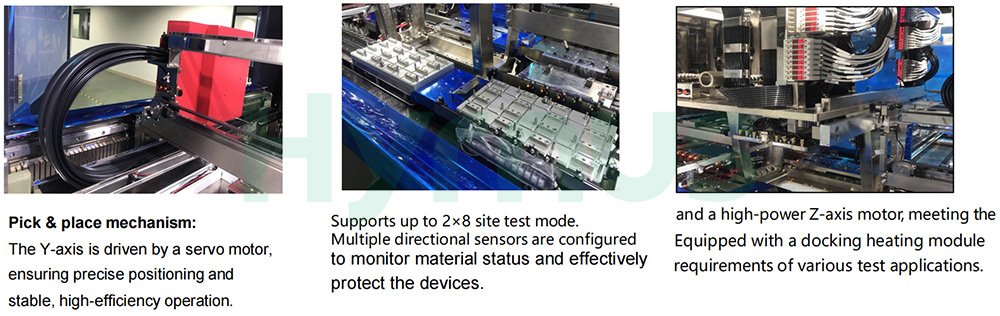

| 1 | Mekanik kolun alınması ve boşaltılması: Y ekseni çift taraflı tahrik modundadır; Z ekseni motor bağımsız kontrolüne sahiptir ve 2 adet ile donatılmıştır.×4 emme ve boşaltma nozulu, X açısı değişken. Nozul modülü, kirişli tasarıma sahiptir, ağırlık merkezi stabildir ve kolayca deforme olmaz. |
| 2 | Basınç ölçüm modülü: Hassas yüzer başlık ve soket tipi sensörle donatılmış olup, basınç ölçümünü otomatik olarak hesaplar ve 240 kgf'ye kadar destekler. |
| 3 | Taşıma modülü: XY iki yönünde sensörlerle donatılmıştır, taşıma aracının istiflenmiş olup olmadığını doğru bir şekilde algılar ve malzemeleri korur; Boşaltma taşıma aracı, dönüş sıcaklığı ısıtma fonksiyonuna sahiptir. |
| 4 | Sıcaklık kontrol sistemi: Test TJ: ±2℃; Ön ısıtma tepsisi/Mekik: ±3℃; TC: ±1℃; 200W@ -55℃/300W@ -40℃/850W @ 25℃/1150W@ 85~150℃ / 200℃(İsteğe bağlı). |
| 5 | Plaka modülü: Besleme plakası motorlu vida ile donatılmıştır, bu da farklı kalınlıktaki plakalar kullanılırken ayarlamayı daha kolay hale getirir. |
| 6 | Ön ve arka konfigürasyonlu dokunmatik ekran ve tuş paneli, çeşitli marka test cihazlarına bağlanmayı destekler. |
Teknik Parametre
| Öğe | Özellikler |
| Uygun bileşenler | MSOP、QFN、DFN、LQFP、LGA、BGA、CSPDimensions: 2×2-110×110 mm |
| UPH | Maksimum 13.5K (8 site, QFN4)×4) |
| Test istasyonu | 16/12/8/4/2/tek lokasyon |
| Sıkıştırma testi | Maksimum 240 kgf |
| Sürüş modu | Doğrusal motor sürücüsü |
| Endeks zamanı | 0.42S |
| Yükleme ve Boşaltma | Tepsi girişi + Tepsi çıkışı |
| Tepsi | 300 mm×146 mm |
| İstikrar | SIKILAŞMA ORANI＜1/10000, MTBA>60dk, MTTA<3 dakika, MTBF > 168 saat |
| Sıcaklık aralığı | 50℃ – 90℃ ±2℃ 90℃ – 150℃ ±3℃ İsteğe bağlı: 200'e kadar℃ |
| İletişim Giriş/Çıkış | TTL / GPIB / RS232 / Ethernet |
| Boyutlar | 213515452000(mm) |
| Güç kaynağı | Oda sıcaklığı: Tek fazlı 220V 50/60Hz 32A, güç 7KW; Yüksek sıcaklık: Tek fazlı 220V 50/60Hz 32A*2, güç 11,5KW |
| Basınç | ≥0,5 MPa, 550 L/dak, 12 pinli hızlı bağlantı |
| Ağırlık | 1560 KG |
