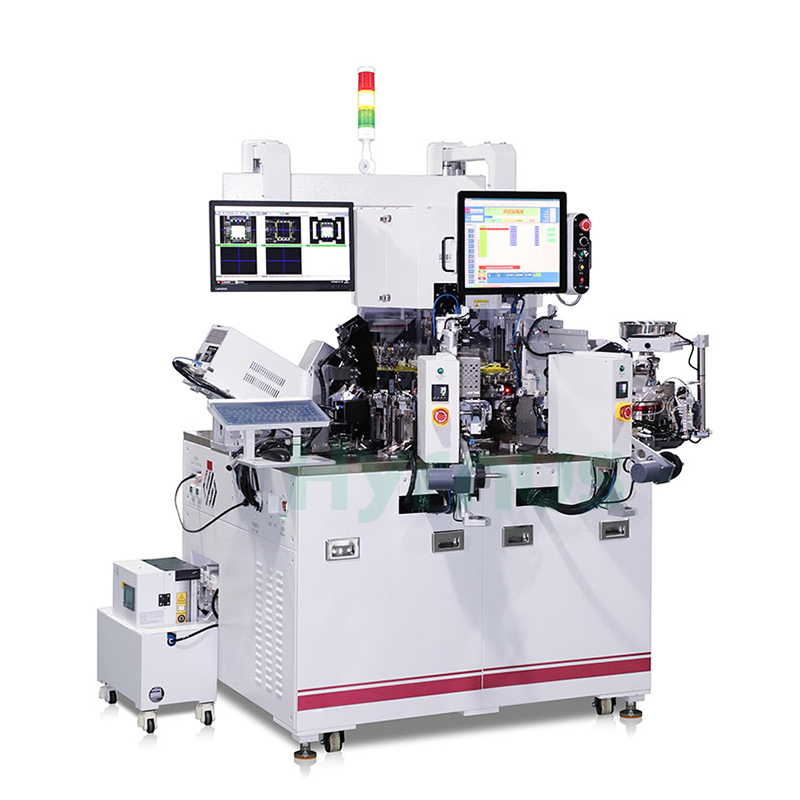

Taret Test Cihazı Yüksek Sıcaklık Test Taret Ayırma Makinesi

HY-TS936H Taret Test İşleyicisi Bu cihaz, ayrık devrelerin ve entegre devrelerin oda sıcaklığında ve yüksek sıcaklıkta test edilmesi ve sınıflandırılması için tasarlanmıştır.

Marka :
HYRNUS
Ürün No. :
HY-TS936H
Sipariş (Minimum Sipariş Miktarı) :
1 Set
Garanti :
One-Year Warranty and Lifetime Maintenance
Ödeme :
T/T
Kurşun zamanı :
7-35 Days
Ürün Menşei :
China

ŞİMDİ BİLGİ ALIN

İndirmek

Taret Test Cihazı Yüksek Sıcaklık Test Taret Ayırma Makinesi

Ürün Genel Bakışı

HY-TS936H Taret Test İşleyicisi Yüksek sıcaklık testine ihtiyaç duyan ayrık cihazlar ve entegre devreler için tasarlanmıştır. Orijinal oda sıcaklığı test özelliğine dayanarak, istikrarlı performans sağlamak için yüksek sıcaklık test işlevi eklenmiştir. PDFN / DFN / MSOP / SOT / SOP / SOD / TO / SMA / SMB / SMC vb. paketlerin hem oda sıcaklığında hem de yüksek sıcaklıkta test edilmesi ve sıralanması için uygundur.

ÜrünAvantaj

HAYIR.	Avantaj Açıklaması
1	Test Yapılandırması: 1–4 yüksek sıcaklık test noktası (isteğe bağlı) + oda sıcaklığı test noktaları; ısıtma sıcaklığı ≤ 180 °C (yüksek sıcaklık test noktaları ısı yalıtım tasarımına sahiptir).
2	Sıcaklık Kontrol Doğruluğu: Isıtma sıcaklığı ≤ 180 °C; sıcaklık kontrol doğruluğu ±3 °C. PDFN 5×6 örneğini ele alırsak, aynı anda 96 cihaza kadar ısıtılabilir.
3	Yüksek Sıcaklık Alt Taret: Yüksek sıcaklık testleri doğrudan yüksek sıcaklık alt taretinde tamamlanarak sıcaklık doğruluğu sağlanır; hem giriş hem de çıkış kısımlarında haşlanmaya karşı koruma mekanizmaları bulunur.
4	Soğutma Sistemi: Soğutma, girdap tüpü ile sağlanır ve bu sayede sıcaklık 30 saniye içinde 125 °C'den 28 °C'ye hızla düşürülebilir.
5	Otomatik Besleme (Titreşimli Hazne): Hızlı ve istikrarlı besleme hızına sahip titreşimli hazne ile besleme.
6	Ana Taret: Ana taret, bağımsız motorlarla tahrik edilen 36 adet toplama başlığı ile donatılmıştır ve bu başlıklar, toplama başlığının emme özelliği sayesinde ürünü her istasyonun merkezine hassas bir şekilde gönderebilir.
7	Yönlendirme Hizalama Cihazı: Ürünün doğru konumlandırılması ve ayarlanması, konumlandırma toleransı ≤ 0,005 mm, yönsel doğruluk 0,1 dereceye kadar.
8	İşaretleme İstasyonu Mekanizması: İşaretleme istasyonu, lazer işaretleme, toz emme ve işaret inceleme görüntüsünü entegre ederek işaretleme hızını önemli ölçüde artırır.
9	Bant ve Makara Modülü: Standart otomatik bantlama özelliğine ek olarak, otomatik malzeme yenileme de desteklenmektedir.

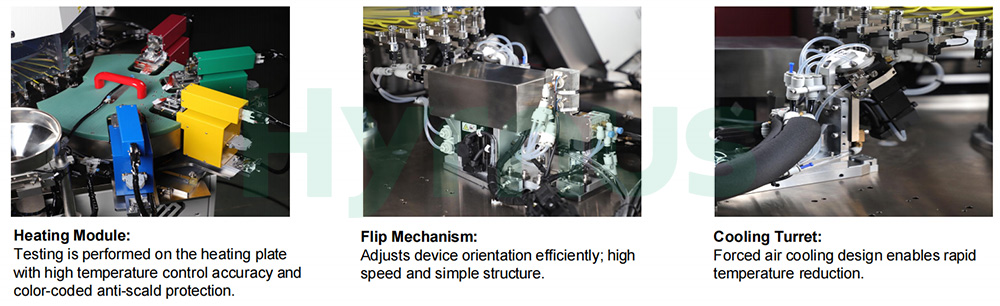

Hyrnus turret sorter

Teknik Parametreler

HAYIR.	Parametre	Özellikler
1	Uygun bileşenler	PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA/B/C, vb.
2	UPH	Maksimum 10K (test süresi 200 ms'den az)
3	Yüksek sıcaklık test istasyonu	1-4 istasyon mevcuttur, yüksek sıcaklık (isteğe bağlı)
4	Yüksek sıcaklık test yöntemi	Ön ısıtma plakasında test edin.
5	Yüksek sıcaklık test sıcaklığı	30~180℃ ±3℃
6	Kategorizasyon	4+4+1
7	Yükleme	Kase içinde / Tüp içinde
8	Yükü boşaltın	Bant çıkışı / Tüp çıkışı
9	Aşağı basma modu	Servo motor+kam / İthal lineer motor / Yerli lineer motor
10	Kuvvet kontrol doğruluğu	Kuvvet kontrolü ±%10 (≥10N) / ±%5 (2-10N) hassasiyetinde olabilir ve adaptif kalibrasyonu destekler.
11	İstikrar	MTBA>60dk, MTTA<3 dakika, MTBF > 168 saat
12	Atmosfer basıncı	0,4-0,7 MPa, vakum: >65 KPa
13	Güç kaynağı	AC220V / 380V 50/60Hz
14	İşaretleme parametreleri	10W lazer markalama cihazı / 20W darbeli markalama cihazı (isteğe bağlı); Markalama aralığı: 110mm/70mm; Tel oyma hızı: 7000mm/sn; Minimum karakter: 0,5/0,3; Çıkış gücü: 0-10W / 20W
15	Görüntü parametresi	Kamera ve çözünürlük: 1,6 megapiksel CCD kamera, çözünürlük H1440×V1080 piksel; Doğruluk: ≤0,015 mm/piksel; döngü süresi: <50 ms
16	Otobüs programı	Yüksek hassasiyet, hızlı hız, tüm servo parametre ayarlarının açık olması, ekipmanın hata ayıklamasını ve izlenmesini kolaylaştırması; MTBA orijinal veri kayıtları, ekipman çalışma kayıtları, ekipman arıza alarm kodları ve bilgileri ile diğer veriler kalıcı olarak saklanır.
17	Pickheads	36
18	Önemli bileşenler	İthal DDR

Ürün Yapısı ve Çalışma Prensibi

Toplam 18 ila 24 modül istasyonu ile, piyasa ihtiyaçlarına göre her türlü konfigürasyon değiştirilebilir. HY Otomatik yüksek hızlı test sıralama makinesinin özellikleri:

HAYIR.	Öğe	Tanım
1	UPH saatte 45.000 ila 50.000'e kadar.	1.Taret tasarımı benimsenmiştir.
		2.Keens PLC + PC sistemini kullanarak
		3. Servo motor sistemi yaygın olarak kullanılmaktadır.
		4.Sektörün en gelişmiş optik sistemiyle donatılmıştır.
2	Yüksek Esneklik	1.Çeşitli besleme sistemlerini destekler.
		2.Kolay hata ayıklama ve bakım için modüler sistemle donatılmıştır.
		3.Kolay hata ayıklama ve bakım için makinenin tamamını 360 derece kapsayan çift ekranla donatılmıştır.
3	İkonik çok dilli kullanıcı arayüzü	Win7 işletim sistemi
4	Tasarım	Standartlaştırılmış tasarımlar

Turret Test Handler Structure

İş Akışı

Çalışma Prensibi Şeması: Titreşim plakası beslemesinden tüm işlem döngüsünün tamamlanmasına kadar olan bileşenler, makinenin çalışma prensibi; emme nozulunun dönüşü için tahrik edilen DDR motoru (50 ms'lik bir döngü), PLC kontrolü (servo motorlar, solenoid valfler, silindirler, indüktörler) ve algılama eylemiyle ilgili bileşenlerin tamamlanmasıyla birlikte bir dizi iş istasyonu. Aşağıdaki şekil:

ic handler workflow

Güçlü Yazılım Fonksiyonları

IoT teknolojisiyle desteklenen, sahadaki süreç ve çevresel verilerin büyük miktarlarını birleşik bir platformda entegre eden sektör lideri yazılım çözümleri geliştirdik. Yenilikçi algoritmik modeller aracılığıyla sistemimiz, üretim verimliliğini, kalite kontrolünü ve ekipman öngörücü bakımını iyileştirir. Bu modeller, verimi etkili bir şekilde artırmak ve arıza sürelerini ve kusur kaynaklı kayıpları en aza indirmek için sahada test edilmiş ve doğrulanmıştır.

ic handler Software
