Ayrık Cihazlar ve Entegre Devre Bileşenleri için Tepsi Transferli Taretli Sıralama Makinesi

HY-TS936T Taretli Ayırma Makinesi Bu ürün, ayrık cihazların ve entegre devre bileşenlerinin tepsi tabanlı olarak taşınması için tasarlanmıştır.

Marka :
HYRNUS
Ürün No. :
HY-TS936T
Sipariş (Minimum Sipariş Miktarı) :
1 Set
Garanti :
One-Year Warranty and Lifetime Maintenance
Ödeme :
T/T
Kurşun zamanı :
7-35 Days
Ürün Menşei :
China

ŞİMDİ BİLGİ ALIN

Ayrık Cihazlar ve Entegre Devre Bileşenleri için Tepsi Transferli Taretli Sıralama Makinesi

Ürün Genel Bakışı

HY-TS936TTaretli Ayırma MakinesiTepsi yükleme ve boşaltma, görünüm denetimi, bant ve makara çıkışı, yüksek hızlı test ve lazer markalama işlemlerini destekler. Yüksek hassasiyetli DDR sürücü sistemi ile donatılmış ve lazer markalama sistemini görüntüleme sistemiyle entegre eden makine, istikrarlı performans sağlar ve yüksek kaliteli ürün çıktısı sunar.

ÜrünAvantaj

HAYIR.	Avantaj Açıklaması
1	Tepsi-makara, kase-tepsi ve tepsi-kutu sıralaması dahil olmak üzere birden fazla yükleme ve yerleştirme konfigürasyonunu destekler.
2	Tepsi transfer mekanizması: Otomatik tepsi değişimi ve sorunsuz, istikrarlı konumlandırma sayesinde ürün hareketinde yüksek doğruluk sağlanır.
3	Ana kule: Ana kule, bağımsız motorlarla tahrik edilen 36 adet toplama başlığı ile donatılmıştır ve bu başlıklar, toplama başlığının emme özelliği sayesinde ürünü her istasyonun merkezine hassas bir şekilde gönderebilir.
4	Yönlendirme hizalama cihazı: Ürünün doğru konumlandırılması ve ayarlanması, konumlandırma toleransı ≤0,005 mm, yönsel doğruluk 0,1 dereceye kadar.
5	Markalama istasyonu: Lazer markalama, toz emme ve markalama görsel denetimini entegre ederek markalama hızını önemli ölçüde artırır.
6	Bant ve makara modülü: otomatik bantlama ve otomatik malzeme yenileme işlemlerini destekler.
7	İsteğe bağlı olarak, işlem sonrası görsel kontrol yapılabilir.

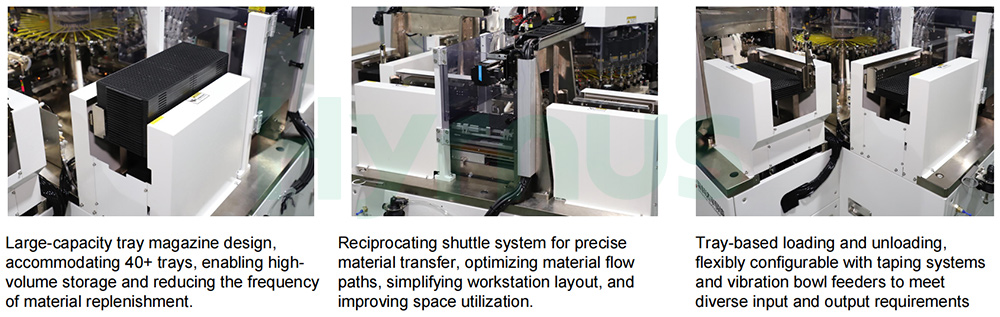

Tray Transfer Turret Sorting Machine

Teknik Parametreler

Parametre	Özellikler
Uygun bileşenler	DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA
UPH	Maksimum 10K (test süresi 200 ms'den az)
Test istasyonu	6 istasyonlu testi destekler.
İletişim türü	Açılır pencere türü
Sınıflandırma	2 Tepsi + 1
Yükleme / Boşaltma	Tepsiye bant (kablo makarası) / Kaseye tepsiye / Tepsiye tepsi
Aşağı basma modu	Servo motor+kam / İthal lineer motor / Yerli lineer motor
Kuvvet kontrol doğruluğu	Kuvvet kontrolü ±%10 (≥10N) / ±%5 (2-10N, uyarlanabilir kalibrasyonu destekler) hassasiyetinde gerçekleştirilebilir.
İstikrar	MTBA>60dk, MTTA<3 dakika, MTBF > 168 saat
Hava basıncı	Sıkıştırılmış hava: 0,4-0,7 MPa, Vakum: >65 kPa
Güç kaynağı	AC220V 50/60Hz
Lazer işaretleyici	10W lazer üreticisi:
	HYCW10Y-S minimum harf yüksekliği: 0,3 mm, satır genişliği: 0,045 mm - 0,06 mm
	HYCW10Y-H minimum harf yüksekliği: 0,2 mm, satır genişliği: 0,02 mm-0,03 mm
Görüntü parametresi	Kamera ve çözünürlük: 1,6 milyon CCD kamera, çözünürlük H1280*V1080 piksel, Doğruluk: 0,013 mm/piksel; Döngü periyodu: <35 ms
Otobüs Programı	Yüksek hassasiyet, yüksek hız ve tüm servo parametrelerinin ayarlanabilir olması, ekipman hata ayıklamasını ve izlemesini kolaylaştırır. Çeşitli ham MTBA verileri, ekipman çalışma kayıtları, makine arıza alarm kodları ve mesajları ve diğer veriler kalıcı olarak depolanır.
Boyut	160016001900(mm)
Pickheads	36
Önemli bileşenler	İthal DDR

Ürün Yapısı ve Çalışma Prensibi

Toplam 18 ila 24 modül istasyonu ile, piyasa ihtiyaçlarına göre her türlü konfigürasyon değiştirilebilir. HY Otomatik yüksek hızlı test sıralama makinesinin özellikleri:

HAYIR.	Öğe	Tanım
1	UPH saatte 45.000 ila 50.000'e kadar.	1.Taret tasarımı benimsenmiştir.
		2.Keens PLC + PC sistemini kullanarak
		3. Servo motor sistemi yaygın olarak kullanılmaktadır.
		4.Sektörün en gelişmiş optik sistemiyle donatılmıştır.
2	Yüksek Esneklik	1.Çeşitli besleme sistemlerini destekler.
		2.Kolay hata ayıklama ve bakım için modüler sistemle donatılmıştır.
		3.Kolay hata ayıklama ve bakım için makinenin tamamını 360 derece kapsayan çift ekranla donatılmıştır.
3	İkonik çok dilli kullanıcı arayüzü	Win7 işletim sistemi
4	Tasarım	Standartlaştırılmış tasarımlar

Turret Sorting Machine Structure

İş Akışı

Çalışma Prensibi Şeması: Titreşim plakası beslemesinden tüm işlem döngüsünün tamamlanmasına kadar olan bileşenler, makinenin çalışma prensibi; emme nozulunun dönüşü için tahrik edilen DDR motoru (50 ms'lik bir döngü), PLC kontrolü (servo motorlar, solenoid valfler, silindirler, indüktörler) ve algılama eylemiyle ilgili bileşenlerin tamamlanmasıyla birlikte bir dizi iş istasyonu. Aşağıdaki şekil:

Turret Sorting Machine workflow

Güçlü Yazılım Fonksiyonları

IoT teknolojisi üzerine kurulu yazılım platformumuz, daha akıllı fabrika operasyonlarını desteklemek için üretim, süreç ve çevresel verileri birbirine bağlar. Kanıtlanmış algoritmik modellerle, verimliliği optimize etmeye, kalite yönetimini iyileştirmeye ve öngörücü bakımı mümkün kılmaya yardımcı olarak arıza sürelerini, kusurları ve verim kayıplarını azaltır.

Turret Sorting Machine Software

Kalite Kontrol Süreci

Turret Sorting Machine Quality Control

Ürün Detayları

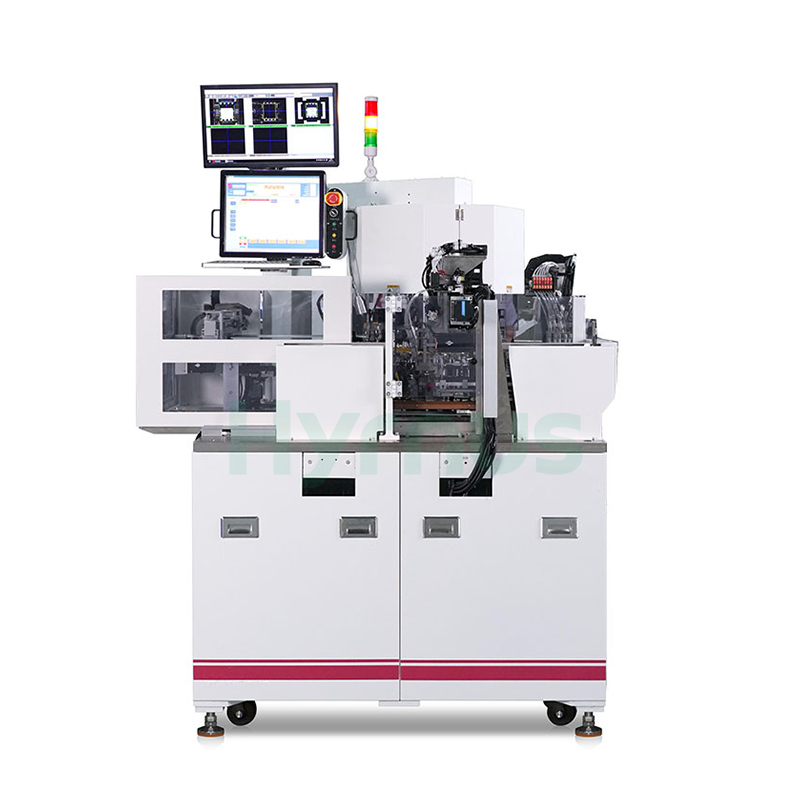

test handler semiconductor

Sıkça Sorulan Sorular

Bu makine hangi paket türlerini işleyebilir?

Bu cihaz, aşağıdakiler de dahil olmak üzere farklı IC yarı iletken paketlerine uygulanabilir.DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA ve diğer paket türleri. Son yapılandırma, belirli paket boyutuna ve test gereksinimlerine göre onaylanmalıdır.

Taret tasarımının başlıca avantajları nelerdir?

Taret tasarımı, besleme, test etme, inceleme, işaretleme, sıralama ve bantlama istasyonları arasında sürekli yüksek hızlı aktarımı destekler. Üretim verimliliğini artırmaya, manuel işlemeyi azaltmaya ve istikrarlı bir süreç akışını korumaya yardımcı olur.
