Büyük Paket Boyutları için Yarı İletkenler için Tureet Test Cihazı

Ürün Genel Bakışı

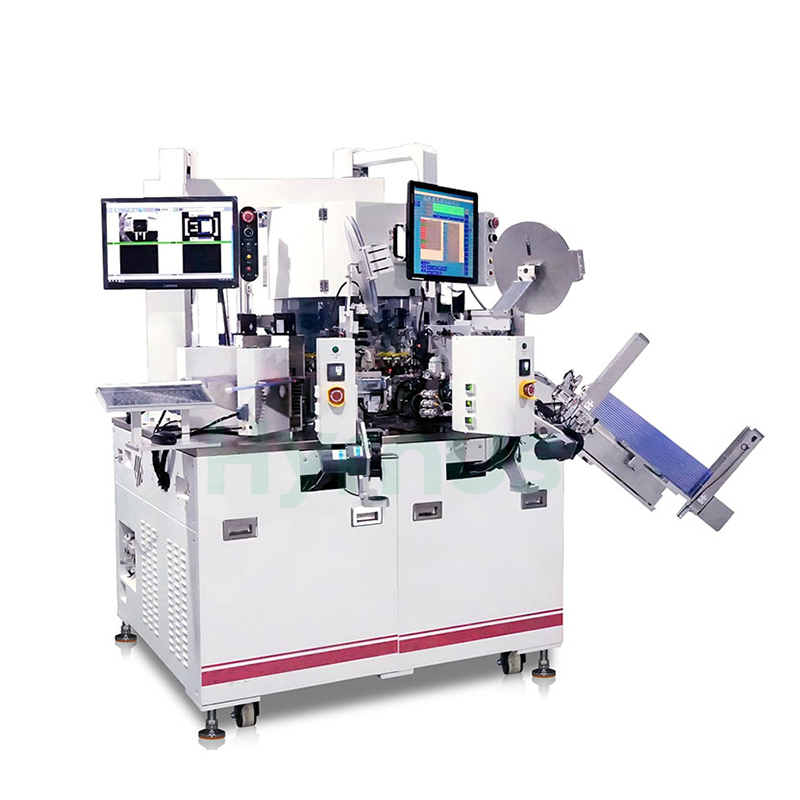

HY-TS936P Taret Test İşleyicisi Çok fonksiyonlu test ve sıralama uygulamaları için tasarlanmıştır. Daha geniş bir test istasyonu yelpazesini ve esnek besleme yöntemleri kombinasyonlarını desteklemenin yanı sıra, çeşitli depolama ve kapasite gereksinimlerini karşılamak için çoklu boşaltma konfigürasyonlarına da olanak tanır. Sistem ayrıca TO220/263/247, TO251, TOLL6R, LFPAK, PPAK 8×8, XJ836 ve diğer düz uçlu kelepçe tipi paketler de dahil olmak üzere daha büyük paket boyutlarını da destekler.

ÜrünAvantaj

HAYIR.	Avantaj Açıklaması
1	İşaretleme İnceleme Görüntüsü (2B işaretleme incelemesi): Eksik işaretleri, çift işaretleri, kırık çizgileri, fazladan çizgileri ve kalıplama alanını aşan işaretleri tespit eder.
2	3D5S Muayenesi: Ürün boyutlarını ve bütünlüğünü ölçer; ayrıca kablo uzunluğunu, ara yüksekliğini, kablo eğimini, kablo genişliğini ve kablo aralığını inceler.
3	Cep İçi Görüntüleme (bant cebi incelemesi): Paket hasarı, kirlenme ve bant cebi içindeki çatlaklar gibi (görsel olarak tespit edilebilir) kusurları algılar.

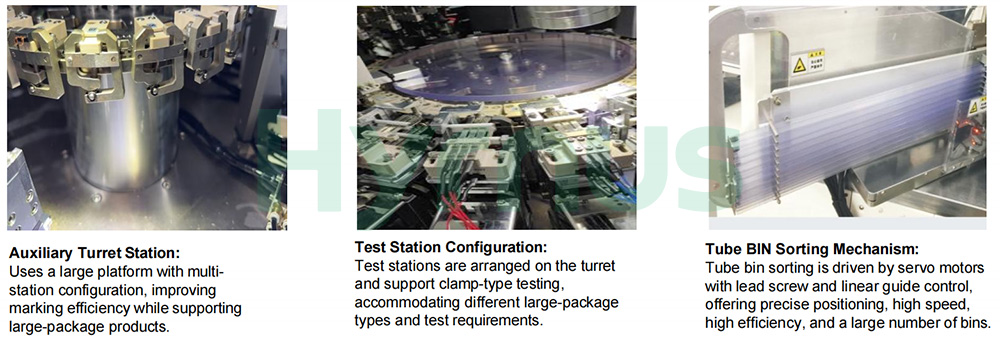

4	Ürün Transferi: Ana taret 36 vakumlu toplama başlığı ile donatılmıştır; alt taret 20 adet kıskaç tipi taşıyıcı ile donatılmıştır.
5	Uç kısmının özellikleri: Koruma özelliği ve otomatik yükseklik kalibrasyonu.
6	Test Cihazı Uyumluluğu: Birden fazla marka test cihazını destekler. Yazılım bağımsız olarak geliştirilmiştir.
7	Çalıştırma ve veri girişi için basmalı düğmeler ve standart bir klavye kullanılır; ayrıca iş istasyonu kilitleme işlevi de mevcuttur.
8	Yönlendirme Kulesi: Ürünleri malzeme yönüne göre otomatik olarak yönlendirir.
9	Test Noktası Sayısı: Yüksek test doğruluğu sağlayan, yaylı mekanizmalı 8 adede kadar test noktasını destekler.
10	Paket Uyumluluğu: TO220 için, kuru çalıştırma UPH ≥ 11K (test yapılmadan veya test + işaretleme süresi ≤ 120 ms ile).





Teknik Parametreler

Parametre	Özellikler
Uygun bileşenler	TO220/263/247, TO251, TOLL6R, LFPAK, PPAK8×8, vb. ve tüm dik açılı kelepçe test ürünleri
UPH	Maksimum 11K (test süresi 30 ms'den az)
Test istasyonları	8 istasyonlu testleri destekler.
İletişim türü	Kelepçe testi
Sınıflandırma	10 tüp içinde
Yükleme	Kase içinde / Tüp içinde
Yükü boşaltın	Bant çıkışı / Tüp çıkışı
Aşağı basma modu	Servo motor+kam / İthal lineer motor / Yerli lineer motor
Kuvvet kontrol doğruluğu	Kuvvet kontrolü ±%10 (≥10N) / ±%5 (2-10N, uyarlanabilir kalibrasyonu destekler) hassasiyetinde gerçekleştirilebilir.
İstikrar	MTBA>60dk, MTTA<3 dakika, MTBF > 168 saat
Basınç	0,4-0,7 MPa, vakum >65 KPa
Güç kaynağı	AC220V / 380V 50/60Hz
İşaretleme parametreleri	10W lazer üreticisi:
	HYCW10Y-S Minimum yazı tipi yüksekliği: 0,3 mm; satır genişliği: 0,045 mm-0,06 mm
	HYCW10Y-H Minimum yazı tipi yüksekliği: 0,2 mm; satır genişliği: 0,02 mm-0,03 mm
Görüntü parametreleri	Kamera ve çözünürlük: 1,6 megapiksel CCD kamera, çözünürlük: H1440*V1080 piksel, Doğruluk: ≤0,015 mm/piksel; döngü süresi: <50 ms
Otobüs programı	Yüksek hassasiyet, hızlı işlem hızı, ekipman hata ayıklamasını kolaylaştırmak ve çeşitli MTBA ham veri kayıtlarını izlemek için tüm servo parametre ayarlarına açık erişim. Ekipman çalışma kayıtları, alarm kodları ve bilgiler, veri erişimi için kalıcı olarak saklanır.
Boyutlar	2251*1205*1900(mm)
Çalışma istasyonları	36 Çalışma istasyonu (ana) + 20 Çalışma istasyonu (yardımcı)
Önemli bileşenler	İthal DDR



Ürün Yapısı ve Çalışma Prensibi

Toplam 18 ila 24 modül istasyonu ile, piyasa ihtiyaçlarına göre her türlü konfigürasyon değiştirilebilir. HY Otomatik yüksek hızlı test sıralama makinesinin özellikleri:



HAYIR.	Öğe	Tanım
1	UPH saatte 45.000 ila 50.000'e kadar.	1.Taret tasarımı benimsenmiştir.
		2.Keens PLC + PC sistemini kullanarak
		3. Servo motor sistemi yaygın olarak kullanılmaktadır.
		4.Sektörün en gelişmiş optik sistemiyle donatılmıştır.
2	Yüksek Esneklik	1.Çeşitli besleme sistemlerini destekler.
		2.Kolay hata ayıklama ve bakım için modüler sistemle donatılmıştır.
		3.Kolay hata ayıklama ve bakım için makinenin tamamını 360 derece kapsayan çift ekranla donatılmıştır.
3	İkonik çok dilli kullanıcı arayüzü	Win7 işletim sistemi
4	Tasarım	Standartlaştırılmış tasarımlar





İş Akışı

Çalışma Prensibi Şeması: Titreşim plakası beslemesinden tüm işlem döngüsünün tamamlanmasına kadar olan bileşenler, makinenin çalışma prensibi; emme nozulunun dönüşü için tahrik edilen DDR motoru (50 ms'lik bir döngü), PLC kontrolü (servo motorlar, solenoid valfler, silindirler, indüktörler) ve algılama eylemiyle ilgili bileşenlerin tamamlanmasıyla birlikte bir dizi iş istasyonu. Aşağıdaki şekil:





Güçlü Yazılım Fonksiyonları

IoT teknolojisiyle desteklenen, sahadaki süreç ve çevresel verilerin büyük miktarlarını birleşik bir platformda entegre eden sektör lideri yazılım çözümleri geliştirdik. Yenilikçi algoritmik modeller aracılığıyla sistemimiz, üretim verimliliğini, kalite kontrolünü ve ekipman öngörücü bakımını iyileştirir. Bu modeller, verimi etkili bir şekilde artırmak ve arıza sürelerini ve kusur kaynaklı kayıpları en aza indirmek için sahada test edilmiş ve doğrulanmıştır.





Kalite Kontrol Süreci
