HY-DC1000, geniş kapsama alanına sahip döner bir tabanca ve 20 ila 80 mm arasında değişen değiştirilebilir nozullarla donatılmıştır; bu nozullar, tam boyutlu PCB'ler, yeni enerji pil elektrotları, otomotiv plastik bileşenleri ve ekran cam panelleri de dahil olmak üzere büyük düz iş parçaları için özelleştirilmiştir. Geniş yüzeylerde düzgün plazma kaplaması oluşturmak için 0-1000W geniş aralıklı ayarlanabilir gücü destekler, organik kirleticileri verimli bir şekilde temizler ve seri üretim hat içi montaj hatlarında baskı boşluklarını ve kaplama ayrılma sorunlarını ortadan kaldırır.
Marka :
HYRNUSÜrün No. :
HY-DC1000Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaPCB seri üretim hatları için 1000W ayarlanabilir dijital döner dairesel plazma temizleme makinesi
Ürün Tanıtımı

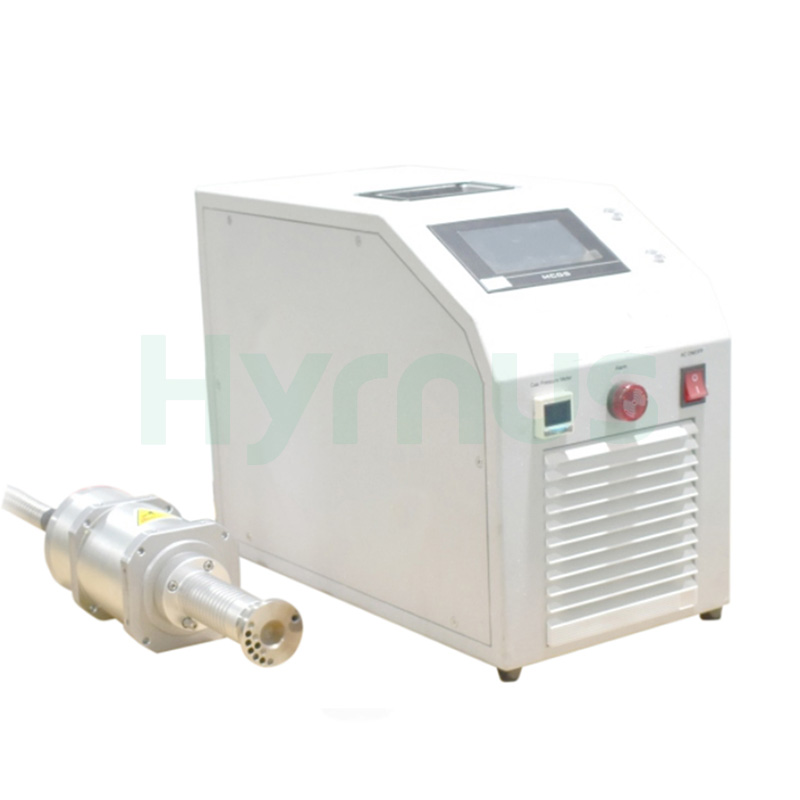

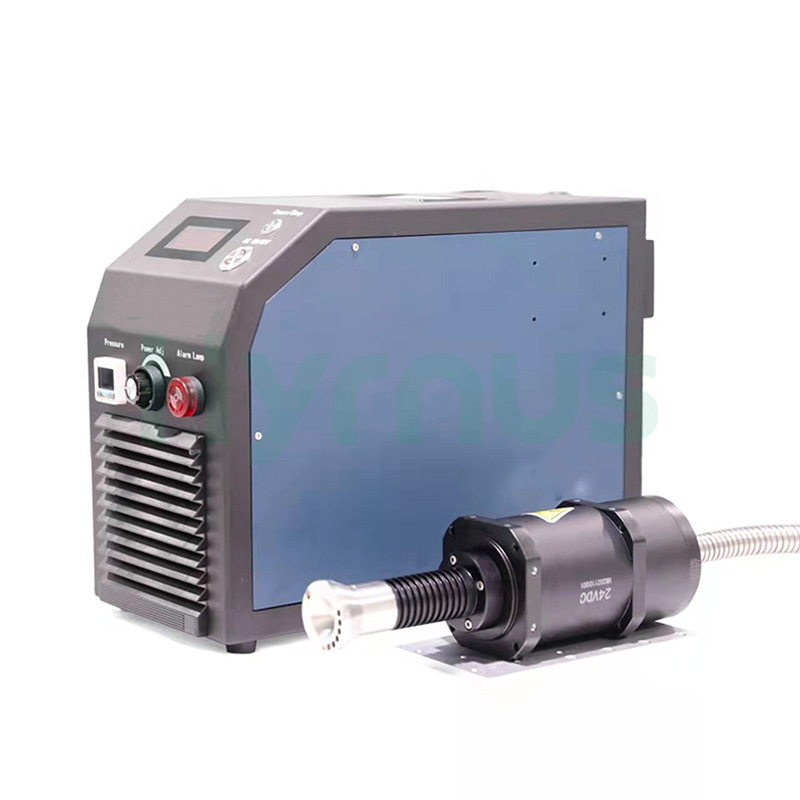

HY-DC1000 Dijital Döner Dairesel Plazma Temizleme Makinesi 0-1000W arasında ayarlanabilir çıkışa sahip AC220V güç kaynağı kullanır. -25℃~50℃ arasında stabil çalışan ve 190.000 saatin üzerinde MTBF (Ortalama Arıza Arası Süre) sunan askeri sınıf donanımla üretilmiştir; ST ARM dijital izleme sistemi ve 0,1 saniyeden daha kısa tepki süresine sahip TI yumuşak anahtarlama devresi ile donatılmıştır. Bu makine, altı gerçek zamanlı algılama modülü ve eksiksiz güvenlik alarm koruması ile RS485, I/O ve manuel kontrol modlarını destekler; plazma tabancası, 5-20 mm ayarlanabilir çalışma yüksekliği altında 20-80 mm etkili işlem genişliği sunmak için değiştirilebilir 20-80 mm nozullarla uyumludur ve özellikle büyük düz iş parçalarının seri işlenmesi için tasarlanmıştır.
PCB'lere ve yarı iletken parçalara zarar gelmesini önlemek için sıfır potansiyelli düşük sıcaklık işlemi kullanır. Otomatik üretim hatlarıyla tamamen uyumludur, yüzey temizliğini ve aktivasyonunu yalnızca kuru basınçlı hava ile gerçekleştirir ve 3C elektronik, yarı iletken, otomotiv ve yeni enerji sektörlerindeki yapıştırma, baskı ve kaplama işlemlerinde yapışma mukavemetini önemli ölçüde artırır.
Ürün Uygulaması
Bu ekipman esas olarak yarı iletken endüstrisi için tasarlanmıştır. Kalıp bağlama, tel bağlama, kalıplama ve dağıtım öncesinde temizleme ve aktivasyon sağlar; yağlı kir ve organik parçacıkları gidermek için gofretleri, kurşun çerçeveleri ve BGA alt tabakalarını temizler ve paketleme yapışmasını ve üretim verimliliğini artırır.
Ayrıca 3C ekranlar, kamera modülleri, PCB/FPC, LED, otomotiv, yeni enerji ve diğer alanlarda da yaygın olarak kullanılmaktadır. Plastik, cam, seramik, metal, PI, ITO ve özel malzemeler için, yapıştırma, baskı, kaplama ve kaynak işlemlerinden önce yüzey temizliği ve aktivasyonu sağlayarak zayıf yapışmayı, ambalaj boşluklarını ve baskı kusurlarını ortadan kaldırır.
Ürün Özellikleri
1. Askeri sınıf donanım tasarımı, çeşitli zorlu çalışma koşullarına uyum sağlamak için -25°C ile 50°C arasında değişen çalışma ortam sıcaklığı aralığına sahiptir. 25°C'de MIL-HDBK-217F standardına göre MTBF (Arızalar Arası Ortalama Süre) değeri ≥190.000 saate ulaşır.
2. Tamamen dijital kontrol, dijital ekran ve güçlü parazit önleme performansı ile gerçek zamanlı izleme.
3. TI faz kaydırmalı tam köprü yumuşak anahtarlama devresi ve PFC güç faktörü düzeltmesini kullanır. Analog sert anahtarlama devreleriyle karşılaştırıldığında, 0,1 saniyeden daha kısa tepki süresi ve üstün parazit önleme yeteneği ile verimliliği %10'dan fazla artırılmıştır.
4. Sezgisel insan-makine etkileşimi için ST marka ARM çipi ile donatılmıştır. Güçlü uzaktan hata ayıklama iletişimini ve çeşitli uygulama senaryolarıyla sorunsuz entegrasyonu destekler. Kendi geliştirdiği yazılım, koordineli çalışma ve istikrarlı çıkışı korumak için otomatik güç eşleştirmesi amacıyla gerçek zamanlı olarak toplanan verileri akıllıca analiz eder.
5. RS-485 iletişimini ve çoklu veri uzaktan izleme işlevine sahip G/Ç kontrol arayüzlerini destekler.
6. Altı adet gerçek zamanlı algılama fonksiyonu: hava basıncı, ana kart sıcaklığı, transformatör ark gerilimi, transformatör primer tepe akımı, şebeke akımı ve püskürtme tabancası dönüş hızı izleme.
7. Onu aşkın arıza alarmı türüyle arıza giderme süresini %80'den fazla azaltır. Tek tıklamayla geçiş özelliğiyle jet püskürtme tabancaları, döner püskürtme tabancaları ve lineer geniş çaplı püskürtme tabancalarını destekler.
8. Aşırı sıcaklık, aşırı yük, kısa devre, açık devre, elektrik kaçağı ve hatalı kullanım koruması dahil olmak üzere kapsamlı koruma mekanizmaları.
Ekipman Yapısı
Atmosferik doğrudan püskürtmeli plazma yüzey işleme sistemi esas olarak bir güç jeneratörü, plazma üreten püskürtme tabancası ve kontrol sisteminden oluşmaktadır.
1. Güç Jeneratörü
Otomatik güç eşleştirmeyi destekleyerek istikrarlı ve yüksek hassasiyetli güç çıkışı sağlar. Çıkış gücü, hava basıncı dalgalanmalarından etkilenmez. Parametreler, optimum işlem sonuçları elde etmek için gerçek iş parçası koşullarına göre ayarlanabilir.
2.Döner Plazma Tabancası
Esas olarak 20 mm ile 80 mm arasında değişen etkili işleme genişliğine sahip geniş alanlı ve karmaşık şekilli iş parçalarının işlenmesinde kullanılır. Mevcut üretim montaj hatlarıyla uyumlu olup, tam otomatik hat içi üretime olanak tanır ve işçilik maliyetlerini etkin bir şekilde azaltır.
3. Kontrol Sistemi
Kontrol sistemi, güç jeneratörünün ana ünitesine entegre edilmiştir. Atmosferik plazma temizleyicinin çalışmasını yönetir ve genel sistem korumasını sağlar.

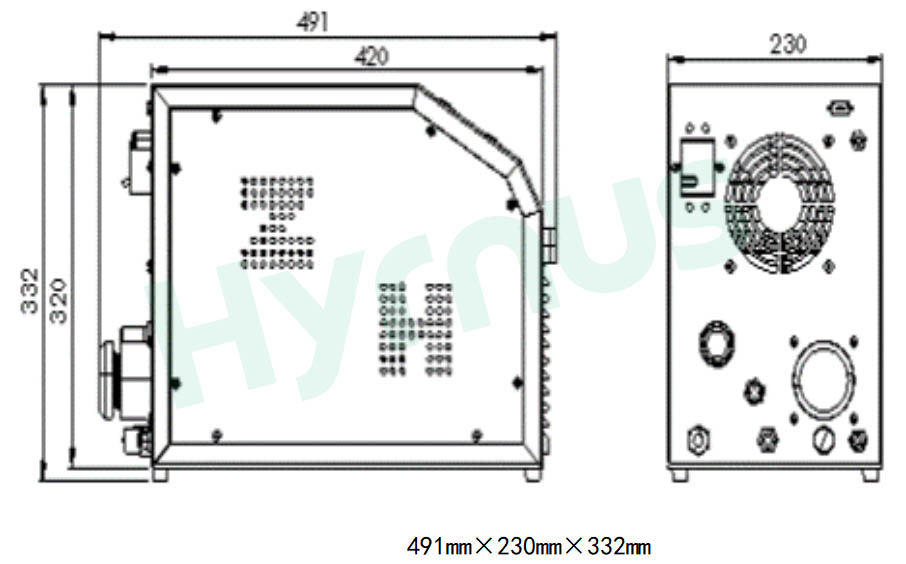

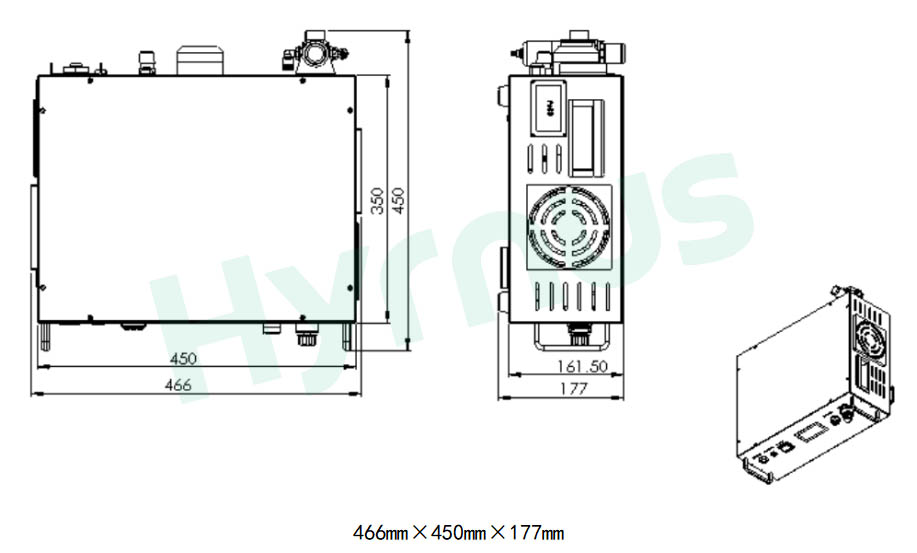

Plazma Jeneratörü BoyutlarıAna Ünite Genel Boyutlandırma Çizimi
Plazma Silahı Boyutları
Plazma Silahının Anahat Çizimi
Teknik Özellikler: Atmosferik Plazma Jeneratörü Ana Ünitesi
1. Atmosferik Plazma Jeneratörü
(1) Ana Ünite Parametreleri
| Öğe | Parametre |
| Model | HY-DC1000 |
| Genel Boyutlar | 491*200*332 mm (Uzunluk)WH) |
| Ağırlık | 10 KG |
| Giriş Güç Kaynağı | AC220V |
| Güç Frekansı | 25 kHz |
| Plazma Çıkış Gücü | 0–1000W, ayarlanabilir ve görüntülenebilir |
| Kontrol Modu | RS485 / Giriş/Çıkış kontrolü / Manuel |
| Koruma ve Alarm Fonksiyonları | Dönme hızı, sıcaklık, voltaj, hava basıncı, aşırı yük, elektrik kaçağı, güç uyumsuzluğu, kısa devre, açık devre, aşırı akım koruması vb. |
| Algılama Fonksiyonları | Hava basıncı tespiti, güç tespiti, dönüş tespiti, çıkış gücü tespiti, anakart sıcaklığı tespiti, transformatör primer tepe akımı tespiti |
(2) Atmosferik Doğrudan Püskürtmeli Plazma Tabancası Özellikleri
| Öğe | Parametre |
| Silah Boyutu | 314,5 mm * 95 mm |
| Standart Meme Boyutları | 20 mm, 40 mm, 60 mm, 80 mm |
| Plazma Çalışma Yüksekliği | 5–20 mm |
| Etkin Plazma Tedavisi Genişliği | 20–80 mm |
| Hava Basıncı Aralığı | Standart 0,2 MPa, 0,08–0,25 MPa arasında ayarlanabilir. |
2. Fabrika Kurulum Gereksinimleri
| Öğe | Gereksinimler |
| Güç Kaynağı Gereklidir | Tek fazlı AC 220V, 10A; topraklama direnci 4Ω'dan az. |
| Egzoz Sistemi | Akış hızı: 5 m³/dak; Korozyona dayanıklı malzeme |
| Basınçlı Hava Gereksinimleri | Boru çapı: 8 mm |
| Boru malzemesi: Poliüretan boru | |
| Hava basıncı: 0,4–0,6 MPa | |
| Hava kalitesi standardı: | |
| Katı parçacık boyutu ≤0,1 μm, yağ içeriği ≤0,01 mg/m³, basınç çiğ noktası ≤ -40℃ |
| Öğe | Detaylar |
| Tehlike Etiketi | Yüksek voltaj tehlikesi uyarı etiketi |
| Çalışma Ortamı | Sıcaklık: 15~35℃ |
| Nem oranı: %30-80 | |
| Diğer Önlemler | Yanıcı gazlardan, aşındırıcı gazlardan, patlayıcı ve reaktif tozlardan uzak tutun. |
Ürün Detayları
Bu ekipman, basınçlı hava basıncı, ana kart sıcaklığı, transformatör ark voltajı, transformatör primer tepe akımı, şebeke akımı ve döner tabanca hızını izlemek için 6 adet bağımsız gerçek zamanlı algılama sensörü ile donatılmıştır. Tüm çalışma verileri dijital olarak görüntülenir ve makinenin tamamını 7/24 izlemek için eksiksiz bir güvenlik kilitleme alarm sistemi mevcuttur.
MIL-HDBK-217F standardına uygun askeri sınıf donanım kullanılarak üretilen bu cihaz, 25°C'de ≥190.000 saatlik MTBF (Ortalama Arıza Arası Süre) değerine ulaşır. -25°C ile 50°C arasında sürekli ve istikrarlı bir şekilde çalışabilen, güçlü elektromanyetik girişim önleme performansına sahip bu cihaz, elektronik, otomotiv ve yeni enerji sektörlerinin yüksek/düşük sıcaklıktaki karmaşık üretim atölyeleri için uygundur.
Aşırı sıcaklık, aşırı yük, kısa devre, açık devre, elektrik kaçağı, hatalı kullanım, anormal hava basıncı ve güç uyumsuzluğu koruması dahil olmak üzere çok katmanlı kapsamlı koruma sistemini benimser. Herhangi bir anormallik meydana geldiğinde dijital sesli ve ışıklı alarmlar tetiklenir, böylece otomatik üretim hatlarının beklenmedik arıza süreleri etkin bir şekilde azaltılır.
Üç temel kuru arıtma işlevi sunar:
1. Yağ lekelerini, organik parçacıkları ve statik elektriği gidermek için hassas temizlik;
2. Malzeme yüzey gerilimini artırmak ve yapıştırma, baskı ve kaplama için yapışmayı önemli ölçüde iyileştirmek amacıyla yüzey aktivasyonu;
3. Mikro aşındırma yöntemiyle, yapıştırıcı soyulması, baskı dökülmesi ve ambalaj ayrılması gibi kusurları temelden ortadan kaldırmak ve sıfır kimyasal çözücü kirliliği sağlamak.
HY-AD03 atmosferik bir direkttir Ortam hava koşullarında yüzey temizliği, aktivasyonu ve modifikasyonu için tasarlanmış plazma temizleme cihazı. Küçük bir işlem alanı kaplayan yoğunlaştırılmış enerji özelliği sayesinde ürün yapışmasını, hidrofilitesini ve baskı kalitesini etkili bir şekilde iyileştirir. Ayrıca organik kalıntılar, yağ lekeleri ve oksit tabakaları gibi kirleticileri malzeme yüzeylerinden uzaklaştırabilir.
HY-TM500, vakum odalarına ihtiyaç duymadan atmosferik basınç altında çalışır. Özel 3 eksenli raylar, tam kapsamlı hassas işlem sağlar. Askeri sınıf donanım ve dijital kontrol ile üretilen cihaz, 0-800W ayarlanabilir gücü destekler. Sıfır potansiyelli düşük sıcaklık plazması, PCB, FPC ve yarı iletken bileşenlerini koruyarak yüzey temizliği, aktivasyonu ve modifikasyonunu tamamlar ve yapıştırma, baskı ve kaplama için yapışmayı artırır. 3C, ekran, yarı iletken, otomotiv ve yeni enerji sektörlerinde hat içi otomasyon için hazırdır.
HY-DD600, çipler, FPC esnek devreler ve minyatür BGA alt tabakaları dahil olmak üzere küçük hassas parçalar için özel olarak tasarlanmış dar ve küçük nozul tasarımına (2–6 mm etkili genişlik) sahiptir. Sıfır potansiyelli düşük sıcaklıklı plazma jeti, ultra ince PI/ITO malzemeler için termal yanma riskini ortadan kaldırır. Kompakt tabancası, dar boşluklara ve karmaşık mikro yapılara uyum sağlayarak, yarı iletken paketleme ve kamera modülü ön işlemi için küçük otomatik yapıştırma ve dağıtım hatlarıyla mükemmel bir uyum sağlar.
HY-AC500, döner plazma püskürtme tabancası ve çift manuel ve G/Ç kontrol modlarını kullanarak PCB, FPC, BGA ve yarı iletken çipler için homojen temizleme, aktivasyon ve mikro aşındırma işlemlerini gerçekleştirir. Askeri sınıf donanım, dijital gerçek zamanlı izleme ve çok katmanlı güvenlik koruması özelliklerine sahiptir. Bu masaüstü 1000W analog plazma makinesi, yarı iletken paketleme, 3C elektronik, ekran, otomotiv elektroniği ve yeni enerji endüstrilerinde ön işlem için yaygın olarak kullanılmaktadır.
HY-AC1000H, vakumsuz düşük sıcaklıklı nötr plazma kullanır ve özelleştirilebilir raylar ve çift döner tabanca ile donatılmıştır. 0–1000W ayarlanabilir güç ve 20–80 mm işlem genişliği ile çipleri termal hasar olmadan güvenli bir şekilde temizler.Birleşik fiziksel ve kimyasal kuru temizleme, kalıp yapıştırma, tel bağlama ve kalıplama işlemlerinde yapışmayı artırarak katman ayrılmasını ve boşluk oluşumunu azaltır. Tam güvenlik izleme ile manuel ve IO kontrolünü destekleyen bu sistem, alt tabakaların, kurşun çerçevelerin ve büyük FPC panellerinin sürekli işlenmesi için otomatik hatlara bağlanarak 0,1 saniyenin altında tepki süresiyle istikrarlı, uzun süreli tam yük üretimi sağlar.
HY-AS1200, düzgün bir plazma yüzeyi oluşturmak için motor tahrikli döner bir nozul ile donatılmıştır. 20-80 mm işlem genişliği ve 0 ila 1200 W arasında ayarlanabilir gücü ile geniş alanlı kurşun çerçevelerin ve alt tabakaların toplu ön işlemine mükemmel şekilde uyum sağlar. Oda sıcaklığındaki nötr plazma, çiplere zarar vermez, organik kalıntıları ve yüzey oksitlerini atmosfer basıncı altında kuru olarak uzaklaştırarak kalıp yapıştırma, tel bağlama ve kalıplama için yapışmayı güçlendirirken, katman ayrılmasını ve boşluk kusurlarını azaltır.Çok katmanlı güvenlik korumasıyla donatılmış ve otomatik üretim hatlarıyla tam uyumlu olan bu ekipman, entegre devreler, esnek baskılı devreler ve otomotiv çipleri için paketleme ve test işlemlerinde yaygın olarak kullanılmaktadır.
HY-AD800, hassas çipleri, PCB'leri ve plastik bileşenleri termal deformasyon olmadan güvenli bir şekilde işler. 0-800W ayarlanabilir güç, IO/manuel çift çalışma ve eksiksiz güvenlik koruması ile donatılmış olup, yüzey temizleme, aktivasyon ve gelişmiş yapıştırma için otomatik üretim hatlarına kolayca entegre edilebilir; bu da onu yarı iletken paketleme, 3C elektronik, otomotiv, yeni enerji ve LED üretimi için ideal hale getirir.
